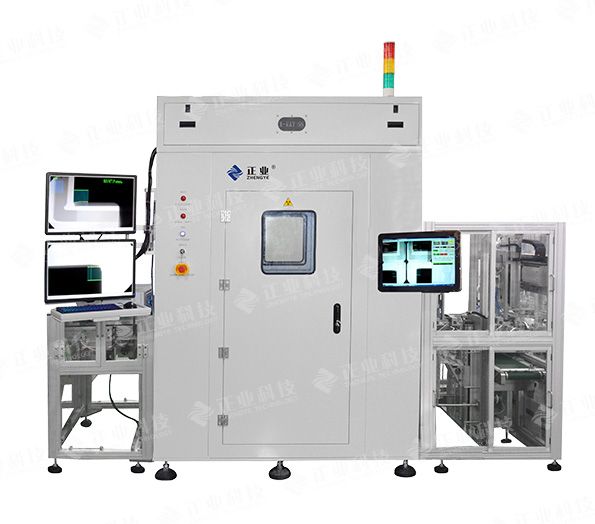

卷绕动力电池X光检查机
应用对像：多层卷绕型动力电池
自动化：在线全自动检测
产品优率：≥99.5%
产品用途：
两套成像系统在线检测分析，针对多层卷绕型动力电池的在线全自动检测，主要应用电池行业动力卷绕型电池的在线全自动检测。
产品特点：
1、自动检测
自动检测判断，自动分拣良品与不良品。
2、数据库建模
客户可据检测标准自由设定，建模型号多达60种;设备通过读取条形码或二维码，进行自动切换。
3、实时监测
对所有动作、信号、硬件状态实时监测，并呈现在软件操作界面上。
4、OK品电池智能配对
软件自动判定AB型号电池，AB型号配对流往下一道生产工序。
5、图像和数据实时在线显示
同一电池的多部位检测图片和数据，在同一软件界面中显示，方便观察识别。
6、安全环保
整个设备安全互锁，三重防护功能，机身表面任何部位均满足安全辐射标准。
|
技术参数 |
||
|
光管 |
光管电压 |
MAX 90-130KV（可根据需要选配） |
|
光管电流 |
MAX 89uA-455uA （可根据需要选配） |
|
|
聚焦尺寸 |
5-15um |
|
|
冷却方式 |
强制风冷 |
|
|
成像系统 |
类型 |
增强器/平板探测器 |
|
视场 |
Φ100mm/114.9mm*64.6mm （可根据需要选配） |
|
|
分辨率 |
1024*1024Pixels/1536*864Pixels（可根据需要选配） |
|
|
数量 |
4套 |
|
|
检测精度 |
重复测试精度 |
60um |
|
效率 |
检测效率 |
≥24ppm（检测四角） |
|
误差率 |
≤2% |
|
|
漏判率 |
0% |
|
|
产品优率 |
≥99.5% |
|
|
安全标准 |
国际辐射安全标准 |
≤1μSV/hr |
|
其他参数 |
计算机 |
工控机 /四核处理器/内存4G/硬盘1000G |
|
主机尺寸 |
4000*1600*2200mm |
|
|
电源 |
AC220V/10A，约2500W |
|
|
温度和湿度 |
25 ℃±3 ℃ RH50%±10% |
|
|
适用电池尺寸范围 |
长度 |
70~160mm |
|
宽度 |
80~180mm |
|
|
厚度 |
5~25mm |
|
