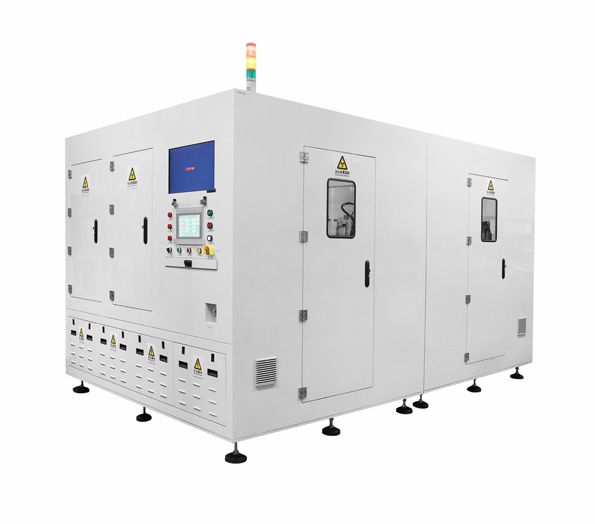

叠片电池全自动X光检查机
应用对像：叠片型动力电池
自动化：在线全自动检测
聚焦尺寸：5um
产品用途：
一套成像系统在线检测分析针对叠片型动力电池的在线全自动检测。该设备采用PLC及板卡控制，通过X-RAY发生器发出X射线，穿透电池内部，由成像系统接收X射线成像和拍照，通过相关软件对图像进行处理并自动测量和判断，确定良品和不良品，并将不良品挑选出来，设备前后端可与产线对接。
产品特点：
1.全自动检测：自动检测判断，自动分拣良品与不良品，能适应在线和离线两种检测方式的需要。
2.实时监控：对所有动作，信号，硬件状态实时监控，并呈现在软件操作界面上。
3.图像和数据保存：同时保存检测图像与原始图像，并对检测数据采用数据表格保存，便于查看与分析。
4.安全环保:整个设备安全互锁，三重防护功能，机身表面任何部件均满足欧美国家安全辐射标准。
|
技术参数 |
||
|
光管 |
光管电压 |
MAX 90KV-110KV （可根据需要选配） |
|
光管电流 |
MAX 89uA-455uA（可根据需要选配） |
|
|
聚焦尺寸 |
5-15um |
|
|
冷却方式 |
强制风冷 |
|
|
成像系统 |
类型 |
增强器 |
|
视场 |
Φ100mm |
|
|
分辨率 |
2456*2058/1024*1024Pixels |
|
|
数量 |
1套 |
|
|
检测精度 |
重复测试精度 |
60um |
|
效率 |
检测效率 |
≥8ppm（非极耳侧两角） |
|
误差率 |
≤2% |
|
|
漏判率 |
0% |
|
|
产品优率 |
≥99.5% |
|
|
安全标准 |
国际辐射安全标准 |
≤1μSV/hr |
|
其他参数 |
计算机 |
工控机 /四核处理器/内存4G/硬盘500G |
|
主机尺寸 |
3000*1800*1750mm |
|
|
电源 |
AC220V/50HZ，约1500W |
|
|
温度和湿度 |
25 ℃±3 ℃ RH50%±10% |
|
|
适用电池尺寸范围 |
长度 |
80~250mm |
|
宽度 |
180~300mm |
|
|
厚度 |
5~25mm |
|
