热压化成柜16个通道5V6产品型号:GRS-RY16R 设备简介: 该设备主要用于聚合物电芯在高温、压力状态下进行化成。主要有加热及温控功能,压力及压力控制功能,充放电及数据通讯功能,整机由1台16通道化成。
二、设备组成
本设备由温控系统、压力控制系统、化成柜系统、夹具机构四部分组成。
2.1温控系统
(1)硅胶发热板均匀电加热;
(2)每层发热板独立控温;
(3)触摸屏+PLC集成智能控制;
(4)电芯化成完毕,自然冷却;
(5)超温报警功能。
2.2压力控制系统
(1)由9层包覆绝缘纸铝板垂直叠放加压;
(2)智能压力输出控制;
(3)多工段压力智能调节控制。
2.3化成柜系统
(1)充放电及过充过放保护功能
(2)数据联网存储功能
(3)电压检测分选功能
(4)烟雾报警功能
2.4夹具机构
(1)正负极耳与触点可靠对接功能;
(2)加热板限位,防空载压伤触点功能;
(3)加热板绝缘防护。
2.5设备优点
电池厚度2.5-12mm范围,不用更换极耳压块;
2.6设备操作流程:
打开柜门 放入电池 关闭柜门 参数设定 夹具压紧 启动加热 启动化成 化成结束 夹具松开 打开柜门 取出电池。
三、技术指标
3.1 夹具机构的主要性能
3.1.1 加热板主要构成:精加工铝板,一面贴合1.0mm厚绝缘板,另一面贴合特制1.0mm厚硅胶加热板,整体包覆300克光面名片纸。
3.1.2 工作方式:气缸由右向左驱动,电池放置在两层加热板之间的固定位置,通过夹具的收缩实现电芯夹紧受力,同时使电芯正负极耳与化成柜触点可靠接触。

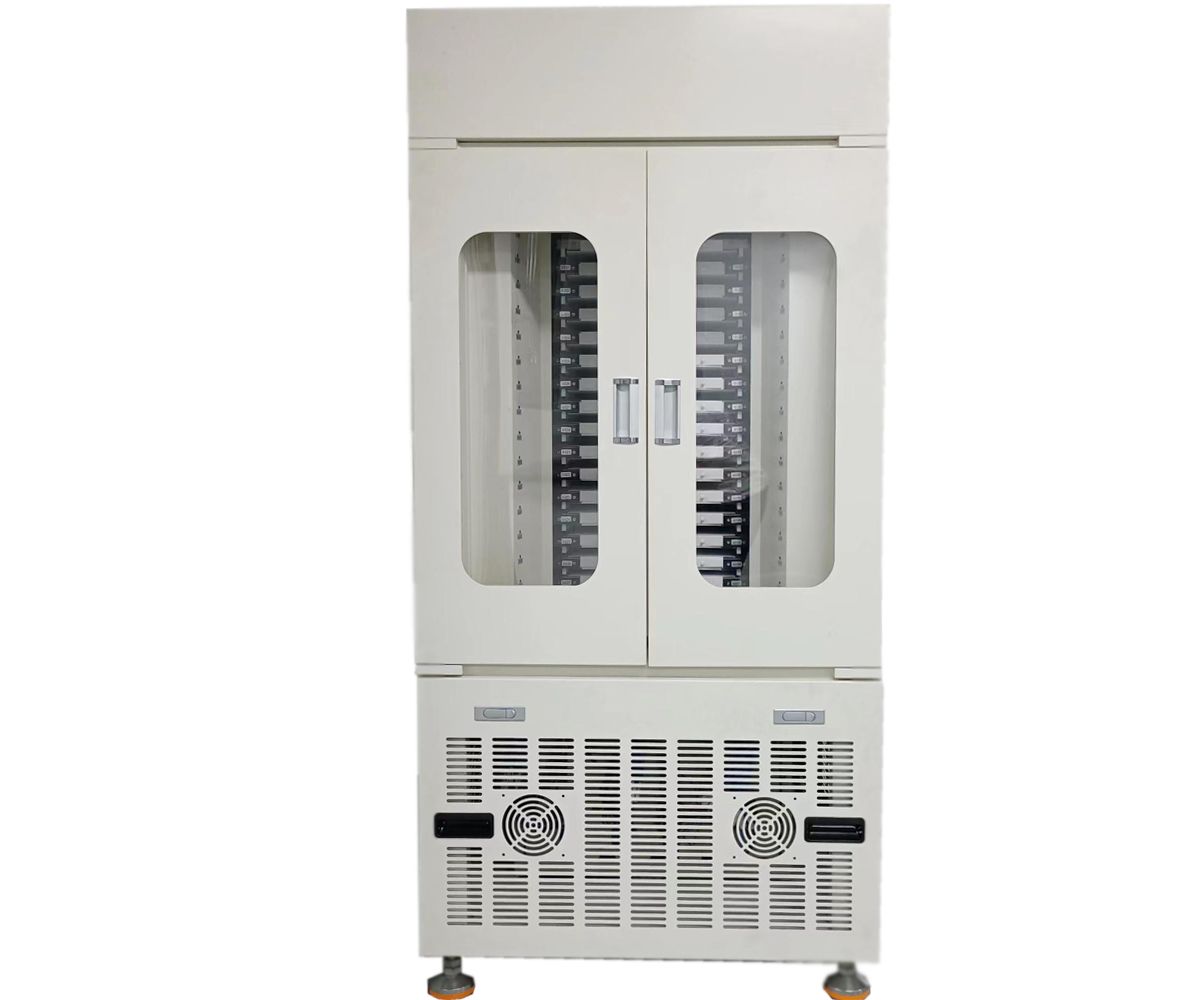

3.1.3 该设备为双面合页门结构,每扇门安装一块钢化玻璃,便于观察夹具的内部运行行情况;
3.1.4 压力设定方式:在触摸屏上输入单只电芯长、宽尺寸,每层电芯数量及面压力,PLC智能计算并自动输出所需压力。
3.1.5 升温时间:以室温为25℃为例,≈15分升温至60℃,≈25分钟升温至75℃.
3.1.6 所采用触点为四线法,磷铜镀24K黄金触点,具有采样精准、触点耐磨抗氧化之优点。
3.17恒流控制板采用四线夹具方法测量,最大限度排除接线与接触的误差,使用与维护方便,测试精度高,每个接触夹具电池通道都具有完全独立的恒流恒压源,自成回路互不影响。
3.18采样速度快,在不存在欠压寄存情况下整柜巡检周期≤9S
3.2、基本技术参数
序号 |
参数名称 | 技术参数 | 备注 |
1 | 加热方式 | 硅胶加热板 | 每层发热板独立温控 |
2 | 升温时间 | 15-20 Min | 与设定温度及环境温度有关 |
3 | 温度控制范围 | 常温-90℃ | 控制精度:±2℃ |
4 | 压力输出范围 | 80-1000KG | 气缸缸径为125mm |
5 | 面压设定范围 | 0.01-0.85 MPa | |
6 | 恒流源通道数量 | 16通道 | 每层板可放2只电池 |
7 | 电压输出范围 | 5 ~ 5000 mV |
精度范围:±0.1%FS±0.1%RD mV 分辨率1mV |
8 | 充电电流范围 | 5 ~6000mA |
精度范围:±0.1%FS±0.1%RD mA 分辨率1mA |
9 | 时间测量范围(min/工步) | 0-30000mi工步 | 时间测量误差:±0.1% |
10 | 工步数(每次循环) | 1-32步 | |
11 | 产品合格率 | ≥98% | 非设备因素除外 |
12 | 工作环境 |
温度:0~40℃, 相对湿度≤85% |
|
13 | 电 源 | AC380V、50HZ | |
14 | 设备总功率 | 2.8KW | |
15 | 气 源 | 0.6-0.8 MPa | |
16 | 设备尺寸(长*宽*高) | 1240*840*1600mm | |
17 | 设备重量 | 约300 KG |
3.3 化成设备的主要性能
3.3.1本设备专门用于聚合物锂电池的化成工艺使用;
3.3.2 工作方式有:恒流充电、恒流恒压充电、恒流放电、搁置和循环;充放电控制的条件有:恒流充电终止电压值、恒流放电终止电压值、恒流恒压充电恒压值、流恒压充电终止电流值、各种方式工作的时间终止值;
3.3.3 具有数据掉电保护功能,来电能继续运行,在不过欠压寄存情况下约 5 秒巡检一遍;
3.3.4 保存每个电池的所有工步曲线(包括电压—时间、电流—时间、容量—时间、电量—时间等曲线),用户可自由选择曲线采样条件。
3.3.5 多种电池巡检界面,电池巡检界面可选择图形显示、显示综合数据、显示分类数据、异常显示等;
3.3.6计算机系统最低配置:PII/300 以上 CPU,64MB 以上内存,10GB 以上硬盘空间,EGA/VGA 彩 显,CD-ROM 一个,鼠标一个,MicrosoftTM Windows 2000 以上 操作系统,一个可用的 RS232 串行通讯口,Windows 支持的打印机。计算机系统由用户自配,并视实际需要确定微机系统的数量。
3.4、随机提供操作软件(电脑用户自备);
3.5设备外观颜色:国标9002色卡;
