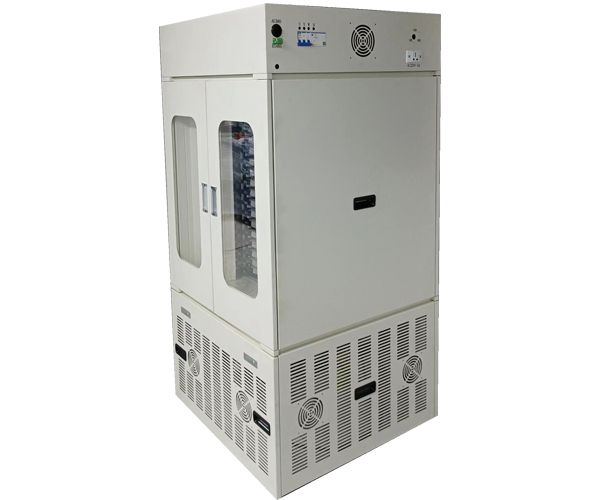

热压化成柜64个通道 5V6A，产品型号：GRS-RY64R 设备简介： 该设备主要用于聚合物电芯在高温、压力状态下进行化成。主要有加热及温控功能，压力及压力控制功能，充放电及数据通讯功能，整机由1台64通道化成。
设备组成：
本设备由温控系统、压力控制系统、化成柜系统、夹具机构四部分组成。
1.温控系统
(1)硅胶发热板均匀电加热;
(2)每层发热板独立控温;
(3)触摸屏+PLC集成智能控制;
(4)电芯化成完毕，自然冷却;
(5)超温报警功能。
2.压力控制系统
(1)由9层包覆绝缘纸铝板垂直叠放加压;
(2)智能压力输出控制;
(3)多工段压力智能调节控制。
3.化成柜系统
(1)充放电及过充过放保护功能;
(2)数据联网存储功能;
(3)电压检测分选功能;
(4)烟雾报警功能。
4.夹具机构
(1)正负极耳与触点可靠对接功能;
(2)加热板限位，防空载压伤触点功能;
(3)加热板绝缘防护。
5.设备优点
电池厚度2.5-12mm范围，不用更换极耳压块。
6.设备操作流程
打开柜门 放入电池 关闭柜门 参数设定 夹具压紧 启动加热 启动化成 化成结束 夹具松开 打开柜门 取出电池。
技术指标：
1.夹具机构的主要性能
1.1加热板主要构成：精加工铝板，一面贴合1.0mm厚绝缘板，另一面贴合特制1.0mm厚硅胶加热板，整体包覆300克光面名片纸;
1.2工作方式：气缸由右向左驱动，电池放置在两层加热板之间的固定位置，通过夹具的收缩实现电芯夹紧受力，同时使电芯正负极耳与化成柜触点可靠接触;
1.3该设备为双面合页门结构，每扇门安装一块钢化玻璃，便于观察夹具的内部运行行情况;
1.4压力设定方式：在触摸屏上输入单只电芯长、宽尺寸，每层电芯数量及面压力，PLC智能计算并自动输出所需压力;
1.5升温时间：以室温为25℃为例，≈15分升温至60℃，≈25分钟升温至75℃;
1.6所采用触点为四线法，磷铜镀24K黄金触点，具有采样精准、触点耐磨抗氧化之优点;
1.7恒流控制板采用四线夹具方法测量，最大限度排除接线与接触的误差，使用与维护方便，测试精度高，每个接触夹具电池通道都具有完全独立的恒流恒压源，自成回路互不影响;
1.8采样速度快，在不存在欠压寄存情况下整柜巡检周期≤9S.
2.基本技术参数
| 序号 | 参数名称 | 技术参数 | 备注 |
| 1 | 加热方式 | 硅胶加热板 | 每层发热板独立温控 |
| 2 | 升温时间 | 15－20Min | 与设定温度及环境温度有关 |
| 3 | 温度控制范围 | 常温-90℃ | 控制精度：±2℃ |
| 4 | 压力输出范围 | 80-1000KG | 气缸缸径为125mm |
| 5 | 面压设定范围 | 0.01－0.85MPa | |
| 6 | 恒流源通道数量 | 64通道 | 每层板可放8只电池 |
| 7 | 电压输出范围 | 5～5000mV |
精度范围：±0.1%FS±0.1%RD mV 分辨率1mV |
| 8 | 充电电流范围 | 5～6000mA |
精度范围：±0.1%FS±0.1%RD mA 分辨率1mA |
| 9 | 时间测量范围(min/工步) | 0－30000mi工步 | 时间测量误差：±0.1% |
| 10 | 工步数（每次循环） | 1-32步 | |
| 11 | 产品合格率 | ≥98% | 非设备因素除外 |
| 12 | 工作环境 |
温度：0～40℃， 相对湿度≤85% |
|
| 13 | 电源 | AC380V，50HZ | |
| 14 | 设备总功率 | 2.8KW | |
| 15 | 气源 | 0.6－0.8MPa | |
| 16 | 设备尺寸（长*宽*高） | 1240*840*1600mm | |
| 17 | 设备重量 |
约300KG |
3.化成设备的主要性能
1.本设备专门用于聚合物锂电池的化成工艺使用;
2.工作方式有：恒流充电、恒流恒压充电、恒流放电、搁置和循环;充放电控制的条件有：恒流充电终止电压值、恒流放电终止电压值、恒流恒压充电恒压值、流恒压充电终止电流值、各种方式工作的时间终止值;
3.具有数据掉电保护功能，来电能继续运行，在不过欠压寄存情况下约5秒巡检一遍;
4.保存每个电池的所有工步曲线(包括电压—时间、电流—时间、容量—时间、电量—时间等曲线)，用户可自由选择曲线采样条件;
5.多种电池巡检界面，电池巡检界面可选择图形显示、显示综合数据、显示分类数据、异常显示等;
6.计算机系统最低配置：PII/300以上CPU，64MB以上内存，10GB以上硬盘空间，EGA/VGA彩显，CD-ROM一个，鼠标一个，MicrosoftTM Windows2000以上操作系统，一个可用的RS232串行通讯口，Windows 支持的打印机。计算机系统由用户自配，并视实际需要确定微机系统的数量;
7.随机提供操作软件(电脑用户自备);
8.设备外观颜色：国标9002色卡。
