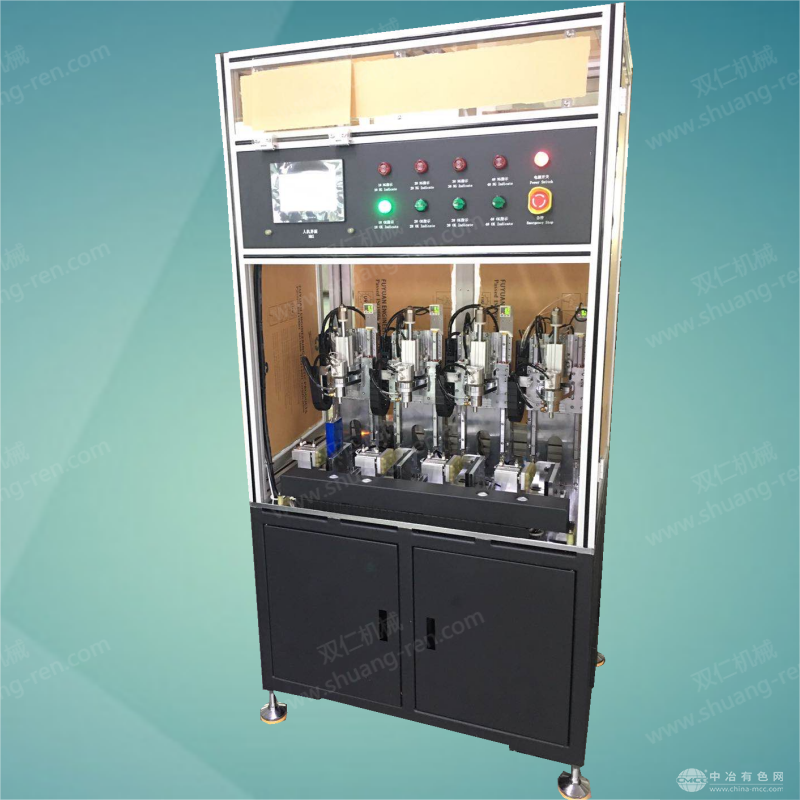

产品名称：气密性检测机
产品型号：SR001209
产品信息：SR001209
一：设备简价：
1.1设备功能和原理介绍：
此设备主要用于顶盖焊接后电池的气密性，采用负压的方式检测。
1.2设备动作流程：
手工放料→按下启动→气缸A下降开启负压→保压结构关闭负压进行保压工作(检测正常，正常灯亮，检测异常、异常灯亮及鸣蜂器报警)→气缸A上升→手工取料。
1.3总体结构及主要部件：
本机由以下几大部分组成：机械部分：保压结构、电池固定结构、升降调节结构、电控部分、机架等
1.4.1设备主要元器件：
1)可编程控制器：FXIS 三菱
2)NSK直线导轨：LE120406ARKLWOPNO 03-357 LE12-1
3)气缸：SDAS40-50
4)数显真空表：SNC
5)光幕传感器：SF4-AH8
6)接近开关：
7)触摸屏：GOT930 三菱
二：设备能适应的来料和产品规格
2.1此设备用于检测EV钢壳电池：规格：长﹤170，宽﹤35，高X，85﹤X﹤280
三：设备技术参数及要求：
3.1设备产品的合格率：优率大于98%
3.2设备产能/速度：约40秒/个
3.3设备故障率(指由设备造成的故障)：小于5%
3.4设备的运动精度：±0.1mm
3.5设备的产品规格和精度：不适用
3.6设备的重复性和再现性：不适用
3.7设备的相关性(对带测量功能的设备)：不适用
3.8压缩空气：0.6MP
3.9真空：-100MP
3.10重量：约90KG
3.11此设备的长、宽、高(mm)：600×600×728
