真空热压炉

真空热压炉

浏览量 832
规格/型号:暂无
品牌:上海光学
应用领域:冶金
产地:上海 - 上海
厂家/供应商:中国科学院上海光学精密机械研究所
咨询电话::4009200165(请说明信息源自“北方有色网”)
更新时间:2025-01-27
级别:待认证

真空热压炉说明介绍

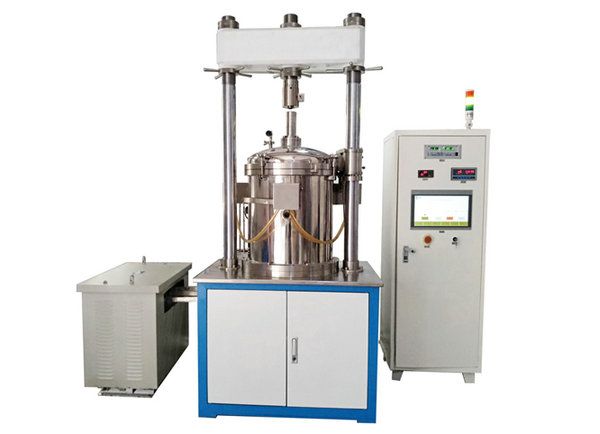

真空热压炉

真空热压炉


产品描述:

SG-RYL系列真空热压炉主要供科研院所实验室针对硬质合金、功能陶瓷、粉末冶金等在高温、高真空条件下进行热压烧结处理,也可在惰性气体保护下进行热压成形烧结处理,获得高密度、高强度、高性能的材料。

设备主要特点:

1、炉体采用双层SUS304结构,中间通水冷却,有效降低炉体表面温度,减少高温伤害,降低对操作人员和环境温度的影响;

2、框架式双立柱支撑结构,采用型材焊接,整体加工,保证设备的可靠性;

3、温度范围广,加热元件多种可选,例如石墨、钼、钨、钽等,在合适的保护气氛中,最高温度可达2200℃,可适应不同材料的热压烧结;

4、真空可根据工艺需求选配真空系统(机械泵或扩散泵机组);

5、设有进出气口和超压保护装置,即可以选择在真空环境中进行热压烧结,也可以选择在惰性气氛或还原性气氛中进行热压烧结;

6、人性化配置,即可以手动操作,也可以实现一键智能操作;

7、结构多样化,立式上出料、立式侧开门出料、单向加压、双向加压等,可任意选择;可根据客户需求非标定制。

技术指标:

1.额定功率:约40KW

2.电源:380V三相

3.加热器电压;0-30V

4.加热方式:石墨

5.额定温度;2300℃

6.工作尺寸:φ140*160mm

7.压头直径:φ100mm

8.设计压力:20T(根据客户要求确定)

9.压力行程:0-100mm

10.压力控制:液压控制,采用自动跟踪、自动控制,也可手动

11.极限真空度(冷态):≤6.67×10-3Pa

12.压升率:≤4pa/h

13.控温方式:数显温度程序控制仪+可控硅电压调整器+变压器手动/自动联锁保护控制

14.气氛保护:氮、氩等惰性气体(自动充气及放气)

15.充气压力:≤0.03Mpa(微正压)

16.温度控制精度:±1℃

17.面板显示及电气连锁:电流、电压、温度、真空度、水压、电气连锁及声光报警。

设备简介:

炉体部分:

1、炉体为立式炉壳,其内(304不锈钢)、外筒及法兰均采用优质碳钢材料制成,内外筒与上下法兰焊成一个整体,两层之间形成夹套可以通水冷却,可将传到炉壳内壁上的热量带走;炉体中间开有抽气孔、热电偶孔及观察孔等。

2、炉体上部是炉盖,它是由内(304不锈钢)外封头和法兰焊成(优质碳钢材料),中间可通水冷却炉盖;炉盖的开启是通过机械手动方式,将炉盖顶升并平移转开炉盖,炉盖上装有压头(上压头)、压紧装置,并装有放气阀门;上下压头采用(304不锈钢)材料制成,并通有循环冷却水。炉体中部热电偶测温孔及观察孔均配有充气孔以便观察孔。

3、炉底部份也是由内(304不锈钢)外封头和法兰组成(优质碳钢材料),中间通水冷却,固定在炉体下部;炉底上装有电极引入装置、进气阀门、下压头和可显示位移距离的传感器等装置;压头采用不锈钢材料制成,并通有循环冷却水。

4、发热体采用石墨管制作而成,发热电极装置均有水冷循环。

5、炉内四围及顶部的隔热屏由多层石墨毡及304不锈钢支架组成,配有多块由高强度石墨制成的石墨压头。

液压系统:

1、液压系统是由电动液压站、液压油缸及固定框架等组成。液压油缸装在炉底座中间。液压油通过电动液压系统,使油缸升降,可实现调压和保压的功能,并能根据用户的工艺要求,通过设定智能数显程序仪表来实现自动调节压力的功能;压力及位移均选用数显仪表来显示。

2、固定框架上有横梁、底座、长立柱、炉架等组成。

真空系统:

1、2X-30机械泵一台、KT-200扩散泵一台

真空阀门三台、电磁压差阀一台

真空管路一套(含波纹管)、真空测量计一套

电器控制:

1、供电是采用低压变压器及可控硅电压调整器,380V三相电源经过降压变压器,电压降到30V,然后经过电缆送到电极上。本系统具有软启动、软关断、恒流、过流保护等功能。

2、温度的控制是通过数显温度程序控制仪根据用户设定的工艺曲线,实行自动控制温度,并具有PID自整定功能,也可根据用户需要手动控制温度。

3、整台电炉在工作状态下,具有水压欠压、超温、过电流自动联锁及报警、保护切断主电源的功能。报警状态为声、光指示方式。
