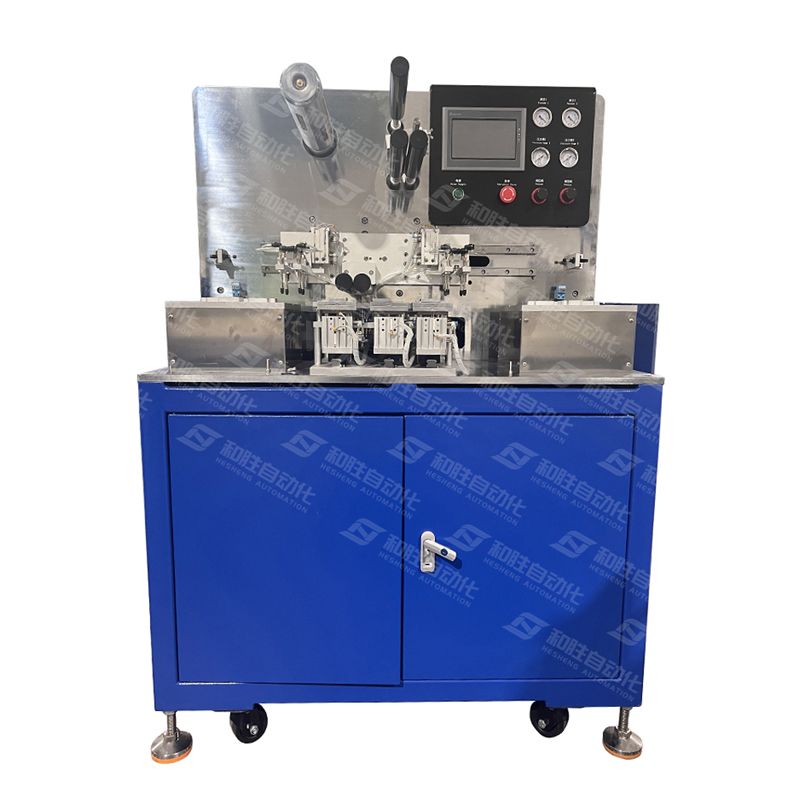

HS-BDP200-C半自动叠片机
应用范围：主要用于锂电芯正，负极与隔膜的Z形叠片装配。产品型号：HS-BDP200-C上架时间：2024-01-27设备尺寸：L1200mm*W800mm*H900mm重量：500KG版本号：V2.0
该设备实现人工装片、后续极片位置校正和叠片过程采用全自动来完成，具有叠片效率高、叠精度高的特点。设备设计最大可层叠200*200mm的电芯，不同尺寸可通过调整夹具实现，非常适用于叠片型锂离子电池的研发和样品制作。该设备采用单悬臂结构设计，卷料隔离膜自动恒张力控制，电机驱动隔膜左右移动实现Z字形叠片。
功能特点
◎叠片数量可按照预先设定进行自动控制;
◎采用兼容性设计，电池尺寸变化可通过调节定位夹具实现，调节范围大;
◎PLC控制，HMI操作，使用维护方便;
◎极片人工装片，自动定位，机械手自动吸片，自动层叠;
◎隔离膜强制导正，极片机械定位，保证高叠片精度;
|
叠片精度 |
整齐度好于±0.5mm |
|
叠片范围 |
电池Min.L62mm*W46mm, |
|
Max.L200mm*W150mm |
|
|
叠片厚度 |
Max.30mm |
|
叠片层数 |
Max.500可设定 |
|
隔膜卷径 |
Max.250mm |
|
隔膜卷芯 |
3寸卷芯，机械夹紧 |
|
安装尺寸 |
L1200mm*W800mm*H900mm |
|
重量 |
约500Kg |
|
电源 |
电压AC220V,功率1KW |
|
气源 |
0.5~0.8MPa压缩空气 |
