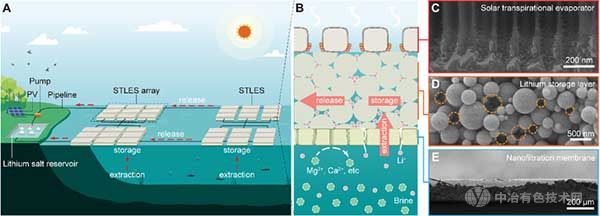

图 界面光热盐湖提锂的运行机制和器件组成。(A-B)界面光热盐湖提锂的运行机制; (C-E)从上到下分别为：光热蒸发器、存储层和离子筛分层
在国家自然科学基金项目(批准号：51925204、92262305)等资助下，南京大学朱嘉教授与合作者在盐湖锂资源绿色开发领域取得进展。相关成果以“界面光热盐湖提锂技术(Solar transpiration–powered lithium extraction and storage)”为题，于2024年9月27日在线发表于《科学》(Science)。论文链接：https://www.science.org/doi/10.1126/science.adm7034。
锂作为全球能源转型中的战略性
关键金属，广泛应用于电动汽车电池和可再生能源
储能系统。盐湖型锂矿是全球锂资源的主要来源，以我国为例，青藏高原蕴藏着丰富的盐湖锂矿资源。然而，由于盐湖化学条件复杂以及环境保护要求严格，至今尚未实现大规模开采，成为我国盐湖锂资源开发的“卡脖子”难题。因此，发展绿色、环保、可持续的盐湖提锂新技术，是破解这一难题的关键，具有重要的经济价值和战略意义。
朱嘉教授团队借鉴盐土植物对盐分的“选择性吸收-储存-释放”机制，开发了界面光热盐湖提锂材料与器件(STLES，图A-B)。研究团队采用高效光热转换的铝基等离激元蒸发器(图C)作为界面光热层，实现了水的快速蒸发并在百纳米通道内产生超高毛细压强。同时，采用亲水多孔的二氧化硅陶瓷作为锂盐存储层(图D)，聚酰胺纳滤膜作为离子筛分层(图E)，实现了锂离子的选择性提取和存储。装置运行过程中，水和锂盐在毛细压强作用下穿过离子筛分层进入存储层，随后通过水循环系统收集，完成装置再生。研究结果表明，该技术能够从稀释的盐湖卤水中高效提取锂，并在超过500小时的连续运行中保持优异的稳定性，展现了长期应用的巨大潜力。此外，该技术兼容性强，通过优化离子筛分层和采用多级提锂工艺，锂选择性分别提升了6倍和40倍。模块化设计还使得锂产量能够随模块数量线性增长，进一步增强了该项技术的实用性和扩展性。
该工作通过界面光热盐湖提锂技术实现了盐湖中锂资源的有效提取，有望推动我国青藏盐湖锂资源的绿色开发，减少我国对进口锂矿的依赖，保障我国战略性关键金属锂的安全供给。
声明：
“我国学者在界面光热盐湖提锂技术研究方面取得进展” 该技术专利(论文)所有权利归属于技术(论文)所有人。仅供学习研究，如用于商业用途，请联系该技术所有人。
我是此专利(论文)的发明人(作者)
180
编辑：中冶有色技术网
来源：南京大学
分享 0
举报 0
收藏 0
反对 0
点赞 0
中冶有色技术平台
2025年03月25日 ~ 27日
