节能型活性炭吸附脱附催化燃烧装置

423 编辑：中冶有色技术网来源：浙江瑞鑫环保设备有限公司

2024-06-13 11:13:57

权利要求书： 1.一种节能型活性炭吸附脱附催化燃烧装置，包括装置本体，其特征在于：所述装置本体包括催化燃烧室，所述催化燃烧室外侧固定连接有排气管，所述排气管上可拆卸连接有吸收盒，所述吸收盒将燃烧产生的二氧化碳和水进行吸收。

2.根据权利要求1所述的一种节能型活性炭吸附脱附催化燃烧装置，其特征在于：所述吸收盒上开设有通孔，所述吸收盒内放置有若干碱石灰，所述吸收盒上铰接有连接盖。

3.根据权利要求2所述的一种节能型活性炭吸附脱附催化燃烧装置，其特征在于：所述排气管上固定连接有若干限位板，所述吸收盒设置在相邻两限位板所形成的空间内，所述排气管上开设有开口。

4.根据权利要求1所述的一种节能型活性炭吸附脱附催化燃烧装置，其特征在于：所述装置本体还包括活性炭组件。

5.根据权利要求4所述的一种节能型活性炭吸附脱附催化燃烧装置，其特征在于：所述活性炭组件包括吸附箱和预加热室，所述吸附箱和预加热室内均转动连接有若干连接盒，所述连接盒内放置有活性炭，所述连接盒外侧相对的两面均固定连接有圆片，所述圆片与连接盒相连的一侧开设有若干透气孔，所述圆片中心固定连接有转动杆，所述转动杆上固定连接有电机，所述电机输出端与转动杆固定连接。

6.根据权利要求5所述的一种节能型活性炭吸附脱附催化燃烧装置，其特征在于：所述吸附箱上固定连接有进气管，所述装置本体内固定连接有制冷器，所述进气管与制冷器固定连接。

7.根据权利要求5所述的一种节能型活性炭吸附脱附催化燃烧装置，其特征在于：所述预加热室与排气管固定连接。

8.根据权利要求7所述的一种节能型活性炭吸附脱附催化燃烧装置，其特征在于：所述排气管内固定连接有保温板。

说明书：一种节能型活性炭吸附脱附催化燃烧装置技术领域[0001] 本实用新型涉及催化燃烧技术领域，更具体地说，它涉及一种节能型活性炭吸附脱附催化燃烧装置。背景技术[0002] 在工业生产中，常常会产生大量的废气，这些废气通常携带大量有害气体，若直接排放会给环境带来较大的危害，因此需要对废气进行净化处理。[0003] 在化学反应过程中，利用催化剂降低燃烧温度，加速有毒有害气体完全氧化的方法，叫做催化燃烧法，由于催化剂的载体是由多孔材料制作的，具有较大的表面积和合适的孔径，当加热到300～450℃的有机气体通过催化层时，氧和有机气体被吸附在多孔材料表层的催化剂上，增加了氧和有机气体接触碰撞的机会，提高了活性，使有机气体与氧产生剧烈的化学反应而生成CO2和H2O，同时产生热量，从而使得有机气体变成无毒无害气体，活性炭吸附脱附中就利用到了此方法。[0004] 将废气中的有机物燃烧后，由于其产生的水、二氧化碳等物质无毒且对人体无害，大多直接排放在空气中，然而燃烧产生的二氧化碳是现在温室效应的罪魁祸首，大量二氧化碳的排放容易造成温度上升。[0005] 因此需要提出一种新的方案来解决这个问题。实用新型内容

[0006] 针对现有技术存在的不足，本实用新型的目的在于提供一种节能型活性炭吸附脱附催化燃烧装置，可以对二氧化碳吸收，减少二氧化碳的排放。[0007] 本实用新型的上述技术目的是通过以下技术方案得以实现的：一种节能型活性炭吸附脱附催化燃烧装置，包括装置本体，所述装置本体包括催化燃烧室，所述催化燃烧室外侧固定连接有排气管，所述排气管上可拆卸连接有吸收盒，所述吸收盒将燃烧产生的二氧化碳和水进行吸收。[0008] 通过采用上述技术方案，通过设置吸收盒，废气在催化燃烧室内燃烧后产生水和二氧化碳，从排气管排出，途中经过吸收盒，吸收盒将水和二氧化碳吸收，防止大量的二氧化碳排至外界，从而造成大气温度升高。[0009] 本实用新型进一步设置为：所述吸收盒上开设有通孔，所述吸收盒内放置有若干碱石灰，所述吸收盒上铰接有连接盖。[0010] 通过采用上述技术方案，燃烧后的水和二氧化碳通过吸收盒上的通孔进入吸收盒内，被碱石灰吸收，吸收盒上的连接盖在防止吸收盒内的碱石灰掉出。[0011] 本实用新型进一步设置为：所述排气管上固定连接有若干限位板，所述吸收盒设置在相邻两限位板所形成的空间内，所述排气管上开设有开口。[0012] 通过采用上述技术方案，吸收盒放在限位板形成的空间内，排气管上还设置有供吸收盒抽放的开口，方便吸收盒内的碱石灰进行更换。[0013] 本实用新型进一步设置为：所述装置本体还包括活性炭组件。[0014] 通过采用上述技术方案，活性炭组件用于吸附废气和脱附废气从而方便废气进行燃烧释放。[0015] 本实用新型进一步设置为：所述活性炭组件包括吸附箱和预加热室，所述吸附箱和预加热室内均转动连接有若干连接盒，所述连接盒内放置有活性炭，所述连接盒外侧相对的两面均固定连接有圆片，所述圆片与连接盒相连的一侧开设有若干透气孔，所述圆片中心固定连接有转动杆，所述转动杆上固定连接有电机，所述电机输出端与转动杆固定连接。[0016] 通过采用上述技术方案，废气通过透气孔进入吸附箱内的连接盒，活性炭对废气进行吸附，而后吸附完全后，电机启动，圆盘发生转动，从而使连接盒转至预加热室内，预加热室对连接盒内的活性炭进行加热，使活性炭脱附，而后进入催化燃烧室，对废气进行催化燃烧。[0017] 本实用新型进一步设置为：所述吸附箱上固定连接有进气管，所述装置本体内固定连接有制冷器，所述进气管与制冷器固定连接。[0018] 通过采用上述技术方案，在连接盒内的活性炭脱附完全后，启动制冷器，使制冷器对脱附完成后的活性炭进行冷却，从而使活性炭重新恢复吸附废气的能力，以便进行重复利用。[0019] 本实用新型进一步设置为：所述预加热室与排气管固定连接。[0020] 通过采用上述技术方案，催化燃烧后的气体内含有大量的热，通过排气管可以进入预加热室内，使燃烧产生的热可以重新进入循环，以便废热的重新利用，节约能源，防止浪费。[0021] 本实用新型进一步设置为：所述排气管内固定连接有保温板。[0022] 通过采用上述技术方案，保温板对排气管内的热量进行有效保温，有效减缓热量流失。[0023] 综上所述，本实用新型具有以下有益效果：[0024] 通过设置吸收盒，废气在催化燃烧室内燃烧后产生水和二氧化碳，从排气管排出，途中经过吸收盒，吸收盒将水和二氧化碳吸收，防止大量的二氧化碳排至外界，从而造成大气温度升高。附图说明[0025] 图1为本实用新型的结构示意图一；[0026] 图2为本实用新型的结构示意图二；[0027] 图3为图2中的A?A处剖视图；[0028] 图4为图3中的B处放大图。[0029] 图中：1、催化燃烧室；2、吸收盒；3、排气管；4、通孔；5、连接盖；6、限位板；7、吸附箱；8、预加热室；9、连接盒；10、圆片；11、透气孔；12、转动杆；13、电机；14、进气管；15、制冷器；16、保温板。具体实施方式[0030] 为了使本领域的技术人员更好地理解本实用新型的技术方案，下面结合附图和具体实施例对本实用新型作进一步详细的描述，需要说明的是，在不冲突的情况下，本申请的实施例及实施例中的特征可以相互组合。[0031] 在本实用新型的描述中，需要说明的是，术语“上”、“下”、“内”、“外”“顶/底端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。[0032] 在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“设置有”、“套设/接”、“连接”等，应做广义理解，例如“连接”，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。[0033] 一种节能型活性炭吸附脱附催化燃烧装置，如图1?图4所示，包括装置本体，装置本体包括催化燃烧室1，催化燃烧室1外侧固定连接有排气管3，排气管3上可拆卸连接有吸收盒2，吸收盒2将燃烧产生的二氧化碳和水进行吸收，通过设置吸收盒2，废气在催化燃烧室1内燃烧后产生水和二氧化碳，从排气管3排出，途中经过吸收盒2，吸收盒2将水和二氧化碳吸收，防止大量的二氧化碳排至外界，从而造成大气温度升高。[0034] 吸收盒2上开设有通孔4，吸收盒2内放置有若干碱石灰，吸收盒2上铰接有连接盖5，燃烧后的水和二氧化碳通过吸收盒2上的通孔4进入吸收盒2内，被碱石灰吸收，吸收盒2上的连接盖5在防止吸收盒2内的碱石灰掉出。

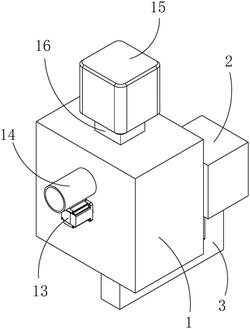

[0035] 排气管3上固定连接有若干限位板6，吸收盒2设置在相邻两限位板6所形成的空间内，排气管3上开设有开口，吸收盒2放在限位板6形成的空间内，排气管3上还设置有供吸收盒2抽放的开口，方便吸收盒2内的碱石灰进行更换，限位板6和连接盖5上均开凿有与吸收盒相同的通孔4，便于气体的穿过。[0036] 装置本体还包括活性炭组件，活性炭组件用于吸附废气和脱附废气从而方便废气进行燃烧释放，活性炭组件包括吸附箱7和预加热室8，吸附箱7和预加热室8内均转动连接有若干连接盒9，连接盒9内放置有活性炭，连接盒9外侧相对的两面均固定连接有圆片10，圆片10与连接盒9相连的一侧开设有若干透气孔11，圆片10中心固定连接有转动杆12，转动杆12上固定连接有电机13，电机13输出端与转动杆12固定连接，废气通过透气孔11进入吸附箱7内的连接盒9，活性炭对废气进行吸附，而后吸附完全后，电机13启动，圆盘发生转动，从而使连接盒9转至预加热室8内，预加热室8对连接盒9内的活性炭进行加热，使活性炭脱附，而后进入催化燃烧室1，对废气进行催化燃烧。[0037] 吸附箱7上固定连接有进气管14，装置本体内固定连接有制冷器15，进气管14与制冷器15固定连接，在连接盒9内的活性炭脱附完全后，启动制冷器15，使制冷器15对脱附完成后的活性炭进行冷却，从而使活性炭重新恢复吸附废气的能力，以便进行重复利用。[0038] 预加热室8与排气管3固定连接，催化燃烧后的气体内含有大量的热，通过排气管3可以进入预加热室8内，使燃烧产生的热可以重新进入循环，以便废热的重新利用，节约能源，防止浪费，排气管3内固定连接有保温板16，保温板16对排气管3内的热量进行有效保温，有效减缓热量流失。[0039] 以上所述仅是本实用新型的优选实施方式，本实用新型的保护范围并不仅局限于上述实施例，凡属于本实用新型思路下的技术方案均属于本实用新型的保护范围。应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理前提下的若干改进和润饰，这些改进和润饰也应视为本实用新型的保护范围。
