太阳能光伏组件边框

885 编辑：中冶有色技术网来源：河海大学常州校区

2024-02-21 14:30:28

权利要求书： 1.一种太阳能光伏组件边框，其特征在于：包括长边框(1)、短边框(2)和角码，所述长边框(1)的一端部与短边框(2)的一端部通过角码连接；所述长边框(1)上设有固定部(101)，所述固定部(101)沿长边框(1)本体长度方向设置于长边框(1)的一侧侧部；所述固定部(101)内设有巳型槽(102)；所述固定部(101)与长边框(1)为一体成型；所述长边框(1)包括第一侧板(103)；所述第一侧板(103)的一侧面上，沿长边框(1)本体长度方向设置有第一支撑板(104)和一对第一卡槽侧板(105)；一对第一卡槽侧板(105)与第一侧板(103)之间形成第一U型槽(106)；其中一个第一卡槽侧板(105)与第一支撑板(104)之间还设有第一挡板(107)，该第一卡槽侧板(105)与第一支撑板(104)和第一挡板(107)之间形成用于安装太阳能电池板侧边的装配槽(108)；所述长边框(1)的两端分别设有第一卡槽(109)；所述巳型槽(102)位于第一支撑板(104)背离第一卡槽(109)的一侧，且第一支撑板(104)的侧面与巳型槽(102)逆时针旋转90°后的固定部(101)连为一体；所述第一卡槽(109)由第一侧板(103)、第一挡板(107)、第一支撑板(104)与其中一个第一卡槽侧板(105)围成。

2.根据权利要求1所述的一种太阳能光伏组件边框，其特征在于：所述短边框(2)包括第二侧板(201)；所述第二侧板(201)的一侧面上，沿短边框(2)本体长度方向设置有第二支撑板(202)和一对第二卡槽侧板(203)；一对第二卡槽侧板(203)与第二侧板(201)之间形成第二U型槽(204)；其中一个第二卡槽侧板(203)与第二支撑板(202)之间还设有第二挡板(205)，该第二卡槽侧板(203)与第二支撑板(202)和第二挡板(205)之间形成用于安装太阳能电池板侧边的装配槽(108)；所述短边框(2)的两端分别设有第二卡槽(206)；所述角码一端与第一卡槽(109)连接，另一端与第二卡槽(206)连接。

3.根据权利要求2所述的一种太阳能光伏组件边框，其特征在于：所述第二卡槽(206)由第二侧板(201)、第二挡板(205)、第二支撑板(202)与其中一个第二卡槽侧板(203)围成。

4.根据权利要求2所述的一种太阳能光伏组件边框，其特征在于：所述第一卡槽(109)和第二卡槽(206)的端口处均设有四个凸起(110)。

5.根据权利要求4所述的一种太阳能光伏组件边框，其特征在于：所述第一卡槽(109)端口处的四个凸起(110)，其中两个凸起(110)设置于其中一个第一卡槽侧板(105)上，且位于角码的两侧，另两个凸起(110)设置于第一支撑板(104)上，且位于角码的两侧；所述第二卡槽(206)端口处的四个凸起(110)，其中两个凸起(110)设置于其中一个第二卡槽侧板(203)上，且位于角码的两侧，另两个凸起(110)设置于第二支撑板(202)上，且位于角码的两侧。

6.根据权利要求1或2所述的一种太阳能光伏组件边框，其特征在于：所述装配槽(108)内设有密封胶。

7.根据权利要求1所述的一种太阳能光伏组件边框，其特征在于：所述长边框(1)和短边框(2)的材料包括铝合金。

8.根据权利要求1所述的一种太阳能光伏组件边框，其特征在于：所述长边框(1)和短边框(2)的表面上均镀有保护漆。

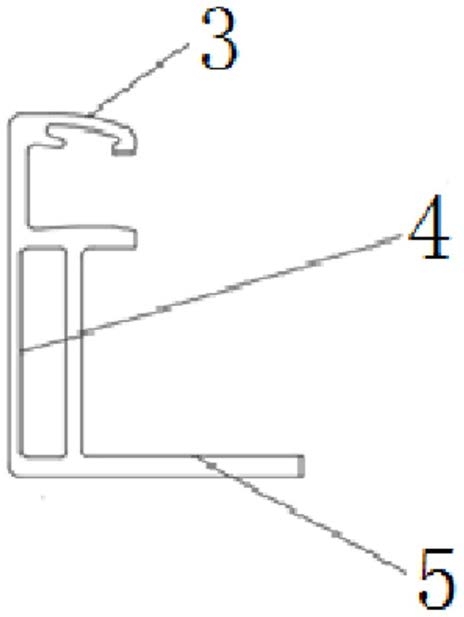

说明书：一种太阳能光伏组件边框技术领域[0001] 本发明涉及太阳能电池技术领域，具体是一种太阳能光伏组件边框。背景技术[0002] 为了固定和密封太阳能光伏组件，增强太阳能光伏组件的强度，延长太阳能光伏组件的使用寿命，以便于太阳能光伏组件的安装和运输，都需要在太阳能光伏组件上设置边框。目前常用的太阳能光伏组件边框包括A面3，B面4和C面5（如图1所示），其中C面5配有8个螺丝安装孔，安装孔类似于椭圆形状，并且安装孔的直径大于螺丝直径，如果螺丝连接不紧，那么螺丝就会在安装孔中四处移动，从而造成太阳能光伏组件发生偏移。[0003] 另外，有些太阳能光伏组件边框为了节省成本，C面5会减薄，从而造成太阳能光伏组件的整体机械强度降低，当太阳能光伏组件装在屋顶或者马路边，在遇到大风时，会使螺丝在安装孔内四处晃动或导致边框撕裂，最终导致太阳能光伏组件无法安装。发明内容[0004] 本发明的目的在于提供一种太阳能光伏组件边框，以解决现有技术中太阳能光伏组件通过边框C面5的螺丝安装孔进行安装，螺丝容易在安装孔中四处移动，造成太阳能光伏组件发生偏移的问题。[0005] 为实现上述目的，本发明提供如下技术方案：[0006] 本发明提供了一种太阳能光伏组件边框，包括长边框、短边框和角码，长边框的一端部与短边框的一端部通过角码连接；长边框上设有固定部，固定部沿长边框本体长度方向设置于长边框的一侧侧部；固定部内设有巳型槽；固定部与长边框为一体成型；巳型槽的设计使得太阳能光伏组件的安装更加方便，避免了螺栓连接的麻烦和受场地限制等缺点。[0007] 进一步的，长边框包括第一侧板；第一侧板的一侧面上，沿长边框本体长度方向设置有第一支撑板和一对第一卡槽侧板；一对第一卡槽侧板与第一侧板之间形成第一U型槽；其中一个第一卡槽侧板与第一支撑板之间还设有第一挡板，该第一卡槽侧板与第一支撑板和第一挡板之间形成用于安装太阳能电池板侧边的装配槽；长边框的两端分别设有第一卡槽；巳型槽位于第一支撑板背离第一卡槽的一侧，且第一支撑板的侧面与巳型槽逆时针旋转90°后的固定部连为一体。

[0008] 进一步的，第一卡槽由第一侧板、第一挡板、第一支撑板与其中一个第一卡槽侧板围城。[0009] 进一步的，短边框包括第二侧板；第二侧板的一侧面上，沿短边框本体长度方向设置有第二支撑板和一对第二卡槽侧板；一对第二卡槽侧板与第二侧板之间形成第二U型槽；其中一个第二卡槽侧板与第二支撑板之间还设有第二挡板，该第二卡槽侧板与第二支撑板和第二挡板之间形成用于安装太阳能电池板侧边的装配槽；短边框的两端分别设有第二卡槽；角码一端与第一卡槽连接，另一端与第二卡槽连接。

[0010] 进一步的，第二卡槽由第二侧板、第二挡板、第二支撑板与其中一个第二卡槽侧板围城。[0011] 进一步的，第一卡槽和第二卡槽的端口处均设有四个凸起。[0012] 进一步的，第一卡槽端口处的四个凸起，其中两个凸起设置于其中一个第一卡槽侧板上，且位于角码的两侧，另两个凸起设置于第一支撑板上，且位于角码的两侧；第二卡槽端口处的四个凸起，其中两个凸起设置于其中一个第二卡槽侧板上，且位于角码的两侧，另两个凸起设置于第二支撑板上，且位于角码的两侧；便于角码分别与第一卡槽和第二卡槽之间的固定连接。[0013] 进一步的，装配槽内设有密封胶；使得太阳能光伏组件在运输和安装过程中更加的稳定，不易损坏。[0014] 进一步的，长边框和短边框的材料包括铝合金。[0015] 进一步的，长边框和短边框的表面上均镀有保护漆；使得太阳能光伏组件边框更加耐腐蚀耐生锈，增加了其使用寿命。[0016] 与现有技术相比，本发明的有益效果是：[0017] 本发明提供了一种太阳能光伏组件边框，包括长边框、短边框和角码，长边框的一端部与短边框的一端部通过角码连接；长边框上设有固定部，固定部沿长边框本体长度方向设置于长边框的一侧侧部；固定部内设有巳型槽；固定部与长边框为一体成型；巳型槽的设计使得太阳能光伏组件的安装更加方便，避免了螺栓连接的麻烦和受场地限制等缺点。附图说明[0018] 图1是现有技术中太阳能光伏组件边框的截面示意图；[0019] 图2是本发明实施例提供的一种太阳能光伏组件边框的结构示意图；[0020] 图3是本发明实施例提供的一种太阳能光伏组件边框中长边框的结构示意图；[0021] 图4是本发明实施例提供的一种太阳能光伏组件边框中长边框的截面示意图；[0022] 图5是本发明实施例提供的一种太阳能光伏组件边框中短边框的结构示意图；[0023] 图6是本发明实施例提供的一种太阳能光伏组件边框中短边框的截面示意图。[0024] 图中：1?长边框、101?固定部、102?巳型槽、103?第一侧板、104?第一支撑板、105?第一卡槽侧板、106?第一U型槽、107?第一挡板、108?装配槽、109?第一卡槽、110?凸起、2?短边框、201?第二侧板、202?第二支撑板、203?第二卡槽侧板、204?第二U型槽、205?第二挡板、206?第二卡槽、3?A面、4?B面、5?C面。

具体实施方式[0025] 下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。[0026] 如图2所示，是本发明实施例提供的一种太阳能光伏组件边框，包括长边框1、短边框2和角码，长边框1的一端部与短边框2的一端部通过角码连接；长边框1上设有固定部101，固定部101沿长边框1本体长度方向设置于长边框1的一侧侧部；固定部101内设有巳型槽102；固定部101与长边框1为一体成型；巳型槽102的设计使得太阳能光伏组件的安装更加方便，避免了螺栓连接的麻烦和受场地限制等缺点。

[0027] 如图3、图4所示，长边框1包括第一侧板103；第一侧板103的一侧面上，沿长边框1本体长度方向设置有第一支撑板104和一对第一卡槽侧板105；一对第一卡槽侧板105与第一侧板103之间形成第一U型槽106；其中一个第一卡槽侧板105与第一支撑板104之间还设有第一挡板107，该第一卡槽侧板105与第一支撑板104和第一挡板107之间形成用于安装太阳能电池板侧边的装配槽108；长边框1的两端分别设有第一卡槽109；巳型槽102位于第一支撑板104背离第一卡槽109的一侧，且第一支撑板104的侧面与巳型槽102逆时针旋转90°后的固定部101连为一体。[0028] 第一卡槽109由第一侧板103、第一挡板107、第一支撑板104与其中一个第一卡槽侧板105围城。[0029] 如图5、图6所示，短边框2包括第二侧板201；第二侧板201的一侧面上，沿短边框2本体长度方向设置有第二支撑板202和一对第二卡槽侧板203；一对第二卡槽侧板203与第二侧板201之间形成第二U型槽204；其中一个第二卡槽侧板203与第二支撑板202之间还设有第二挡板205，该第二卡槽侧板203与第二支撑板202和第二挡板205之间形成用于安装太阳能电池板侧边的装配槽108；短边框2的两端分别设有第二卡槽206；角码一端与第一卡槽109连接，另一端与第二卡槽206连接。

[0030] 第二卡槽206由第二侧板201、第二挡板205、第二支撑板202与其中一个第二卡槽侧板203围城。[0031] 第一卡槽109和第二卡槽206的端口处均设有四个凸起110。[0032] 第一卡槽109端口处的四个凸起110，其中两个凸起110设置于其中一个第一卡槽侧板105上，且位于角码的两侧，另两个凸起110设置于第一支撑板104上，且位于角码的两侧；第二卡槽206端口处的四个凸起110，其中两个凸起110设置于其中一个第二卡槽侧板203上，且位于角码的两侧，另两个凸起110设置于第二支撑板202上，且位于角码的两侧；便于角码分别与第一卡槽109和第二卡槽206之间的固定连接。

[0033] 装配槽108内设有密封胶；使得太阳能光伏组件在运输和安装过程中更加的稳定，不易损坏。[0034] 长边框1和短边框2的材料包括铝合金。[0035] 长边框1和短边框2的表面上均镀有保护漆；使得太阳能光伏组件边框更加耐腐蚀耐生锈，增加了其使用寿命。[0036] 本发明提供的一种太阳能光伏组件边框，包括长边框1、短边框2和角码，长边框1的一端部与短边框2的一端部通过角码连接；长边框1上设有固定部101，固定部101沿长边框1本体长度方向设置于长边框1的一侧侧部；固定部101内设有巳型槽102；固定部101与长边框1为一体成型；巳型槽102的设计使得太阳能光伏组件的安装更加方便，避免了螺栓连接的麻烦和受场地限制等缺点。[0037] 对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
