回转窑窑头窑门

835 编辑：中冶有色技术网来源：贵州福泉西南水泥有限公司

2024-02-22 13:27:58

权利要求书： 1.一种回转窑窑头窑门，包括窖头，所述窖头设有窖门，其特征在于：所述窖门设有检修口，所述检修口固定套接有圆环形的挡块，所述检修口的侧壁还设有滑槽，所述滑槽延伸到检修口的边缘，所述检修口设有用于覆盖挡块的密封块，所述密封块的底部设有与滑槽滑动连接的滑块，所述密封块伸出到检修口外，所述窖门位于检修口的两侧还固定设有螺纹杆，两侧所述螺纹杆之间贯穿有挤压板，所述挤压板与密封块抵接，所述螺纹杆螺纹连接有用于按压挤压板的限位螺母。

2.根据权利要求1所述的回转窑窑头窑门，其特征在于：所述窖门设有看火孔。

3.根据权利要求2所述的回转窑窑头窑门，其特征在于：所述密封块固定设有橡胶把手，所述挤压板和橡胶把手抵接。

4.根据权利要求3所述的回转窑窑头窑门，其特征在于：所述密封块靠近挡块的一侧设有密封圈。

5.根据权利要求4所述的回转窑窑头窑门，其特征在于：所述滑槽沿检修口的轴线对称设置。

6.根据权利要求5所述的回转窑窑头窑门，其特征在于：所述挤压板的数量为两块，且两块挤压板的轴线相互垂直。

7.根据权利要求6所述的回转窑窑头窑门，其特征在于：所述窖门和窖头铰接。

8.根据权利要求7所述的回转窑窑头窑门，其特征在于：所述看火孔设有窥视孔盖。

说明书：一种回转窑窑头窑门技术领域[0001] 本实用新型涉及水泥烧制设备技术领域，具体涉及一种回转窑窑头窑门。背景技术[0002] 水泥回转窑是水泥熟料干法和湿法生产线的主要设备，水泥回转窑由筒体、传动装置、挡轮、窑衬、窑尾、窑头及燃料装置等部分组成，回转窑的窑门是设置在窑头窑口可开启的密封门，密封门在运行过程中可以防止窑内的高温外逸，从而保证窑内正常烧制。[0003] 传统的窖头结构复杂，安装困难，且实际使用过程中存在诸多问题，另外由于窑门厚实且笨重，而检修回转窑时需要打开整个窑门，导致操作不方便。实用新型内容

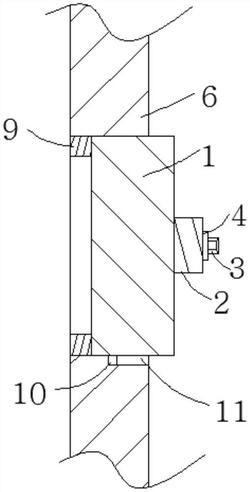

[0004] 本实用新型意在提供一种回转窑窑头窑门，以提供一种不打开窖门即可对回转窖进行检修的窑门。[0005] 为了达到上述目的，本实用新型提供如下技术方案：一种回转窑窑头窑门，包括窖头，所述窖头设有窖门，所述窖门设有检修口，所述检修口固定套接有圆环形的挡块，所述检修口的侧壁还设有滑槽，所述滑槽延伸到检修口的边缘，所述检修口设有用于覆盖挡块的密封块，所述密封块的底部设有与滑槽滑动连接的滑块，所述密封块伸出到检修口外，所述窖门位于检修口的两侧还固定设有螺纹杆，两侧所述螺纹杆之间贯穿有挤压板，所述挤压板与密封块抵接，所述螺纹杆螺纹连接有用于按压挤压板的限位螺母。[0006] 本实用新型的工作原理及有益效果：本方案通过检修口进入到回转窖内即可进行检修，相较于打开整个窑门检修而言，检修更便捷。[0007] 由于检修口侧壁设置的滑槽延伸到其边缘，当检修完毕后将密封块上的滑块对准滑槽，将密封块推入到检修口内，再将挤压板的端部贯穿两侧的螺纹杆，此时挤压板和密封块伸出的部分抵接，通过拧入限位螺母，利用限位螺母和螺纹杆之间螺纹的自锁作用，不断的旋进限位螺母，限位螺母推动挤压板移动，挤压板推动密封块紧紧挤压在挡块上，从而密封块能够对检修口起到更好的密封作用。[0008] 进一步，所述窖门设有看火孔。看火孔起到随时观察回转窖内部燃烧情况，利于调节火力。[0009] 进一步，所述密封块固定设有橡胶把手，所述挤压板和橡胶把手抵接。手持橡胶把手便于将密封块塞入到检修口，并且当挤压板挤压橡胶把手产生变形，能够提高对密封块的加压力。[0010] 进一步，所述密封块靠近挡块的一侧设有密封圈。密封圈能够提高密封块和挡块之间的密封性，可以防止窑内的热量外逸。[0011] 进一步，所述滑槽沿检修口的轴线对称设置。这样设置方便将密封块上的滑块滑入到滑槽内，并且也可以起到对密封块更好的定位作用。[0012] 进一步，所述挤压板的数量为两块，且两块挤压板的轴线相互垂直。这样设置可以对密封块的挤压作用更强。[0013] 进一步，所述窖门和窖头铰接。这样设置方便推开窖门。[0014] 进一步，所述看火孔设有窥视孔盖。窥视孔盖能够盖住看火孔，防止热量外逸。附图说明[0015] 图1为本实用新型中一种回转窑窑头窑门的结构示意图；[0016] 图2为图1中挤压板的结构示意图；[0017] 图3为图1中检修口的竖向剖面图。具体实施方式[0018] 下面通过具体实施方式进一步详细说明：[0019] 说明书附图中的附图标记包括：密封块1、挤压板2、螺纹杆3、限位螺母4、检修口5、窖门6、窖头7、安装孔8、挡块9、滑块10、滑槽11。[0020] 以下陈述中“左”、“右”、“上”、“下”等方位词均是基于图示的方位而言，实际中相应的结构若基于方位做同向改变保持相对位置不变的情况下，不影响方案的实施。[0021] 实施例：一种回转窑窑头窑门，如图1所示，包括窖头7，窖头7铰接有窖门6。如图3和图2所示，窖门6设有检修口5，检修口5固定套接有圆环形的挡块9，检修口5的侧壁还设有滑槽11，滑槽11延伸到检修口5的边缘，检修口5设有用于覆盖挡块9的密封块1，密封块1的底部设有与滑槽11配合使用的滑块10。[0022] 密封块1伸出到检修口5外，窖门6位于检修口5的左侧和右侧还固定设有螺纹杆3，两侧螺纹杆3之间贯穿有挤压板2(即螺纹杆3通过挤压板2设置的安装孔8穿出)，挤压板2与密封块1抵接，螺纹杆3螺纹连接有用于按压挤压板2的限位螺母4。[0023] 本方案通过检修口5进入到回转窖内即可进行检修，相较于打开整个窑门检修而言，检修更便捷。[0024] 由于检修口5侧壁设置的滑槽11延伸到其边缘，当检修完毕后将密封块1上的滑块10对准滑槽11，将密封块1推入到检修口5内，再将挤压板2的端部贯穿两侧的螺纹杆3，此时挤压板2和密封块1伸出的部分抵接，通过拧入限位螺母4，利用限位螺母4和螺纹杆3之间螺纹的自锁作用，不断的旋进限位螺母4，限位螺母4推动挤压板2移动，挤压板2推动密封块1紧紧挤压在挡块9上，从而密封块1能够对检修口5起到更好的密封作用。

[0025] 优选的，滑槽11沿检修口5的轴线对称设置。这样设置方便将密封块1上的滑块10滑入到滑槽11内，并且也可以起到对密封块1更好的定位作用。[0026] 优选的，挤压板2的数量为两块，且两块挤压板2的轴线相互垂直。这样设置可以对密封块1的挤压作用更强。[0027] 应当指出，对于本领域的技术人员来说，在不脱离本实用新型结构的前提下，还可以作出多个变形和改进，这些也应该视为本实用新型的保护范围，这些都不会影响本实用新型实施的效果和专利的实用性。本申请要求的保护范围应当以其权利要求的内容为准，说明书中的具体实施方式等记载可以用于解释权利要求的内容。
