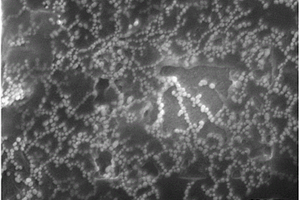

一种纳米二氧化硅修饰的氧化石墨烯/环氧树脂复合材料的制备方法,它涉及一种环氧树脂复合材料的制备方法。本发明的目的是要解决环氧树脂机械性能差和填料增强环氧树脂导致环氧树脂复合材料强度性能下降的问题。方法:一、纳米二氧化硅的硅烷化;二、纳米二氧化硅接枝超支化聚合物;三、制备氧化石墨烯‑纳米二氧化硅杂化材料;四、复合。本发明能够解决氧化石墨烯与环氧树脂之间的弱的界面强度的问题,通过对比,氧化石墨烯‑纳米二氧化硅杂化材料比单纯氧化石墨烯或纳米二氧化硅具有更好的增强效果。本发明适用于氧化石墨烯的表面改性以及环氧树脂复合材料的制备及应用。

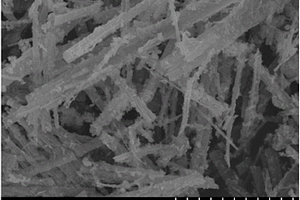

一种硫化钨纳米片/二氧化钛纳米带复合材料及其制备方法,制取硫化钨纳米片/二氧化钛纳米带复合材料时,首先将氯化钨溶液和二氧化钛充分溶解于去离子水中制备第一混合液。然后向第一混合液添加硫代乙酰胺溶液并搅拌制备第二混合液。再然后将第二混合液放入水热反应釜内反应制取第三混合液。接着将第三混合液过滤得到沉淀物,最后将分离到的沉淀物洗涤并真空干燥制得硫化钨纳米片/二氧化钛纳米带复合材料。制得的硫化钨纳米片/二氧化钛纳米带复合材料,在紫外光、可见光和近红外光下均具有优异的光催化效果,有效促进光生电子空穴的分离,从而拓宽了对太阳光的利用范围,改善了光催化效果。
本发明公开了一种基于金/二硫化钼/石墨烯纳米复合材料的适体传感器对溶菌酶的灵敏测定方法。通过制备二硫化钼/石墨烯和金纳米颗粒的复合材料,构建了金纳米颗粒/二硫化钼/石墨烯适体传感器,并且基于适体识别的“signal?on”模式,建立了灵敏检测溶菌酶的新方法。溶菌酶的线性检测范围为10?14?10?8M,最低检测限为6.9×10?15M。实际样品的测定结果表明,该方法具有很好的适用性。
本发明公开了一种高机械性能无卤阻燃PBT复合材料及其制备方法。本发明的高机械性能无卤阻燃PBT复合材料的组分按质量百分数配比为:PBT35%~60%、无卤阻燃剂CJ-100218%~25%、无碱玻璃纤维20%~40%、硅烷偶联剂0.2%~1.5%、抗氧剂KY-1076与抗氧剂JC-242的复配物0.2%~0.5%、马来酸酐接枝POE0.5%~5%、茂金属聚乙烯蜡PE42210.3%~1%。本发明所提供的制备方法采用二次挤出工艺,可得到满足阻燃要求且综合性能优良的无卤阻燃PBT复合材料,而且制备工艺简单,容易操作。本发明可广泛应用于家电配件、电子产品配件等的PBT复合材料的生产。
本发明公开一种制备碳包覆磷酸铁锂锂离子电池正极复合材料的高压、低温方法,其先将铁源、磷源、锂源与碳源混合,然后以乙醇或水为球磨介质,进行球磨混合,得到混合物料;再将混合物料进行真空干燥,然后装入耐高温、高压的密闭不锈钢反应釜中,升温煅烧,煅烧温度为400~650℃,煅烧时间为4~8h,煅烧完成后冷却至室温,即得到碳包覆磷酸铁锂锂离子电池正极复合材料。采用本发明的方法制备磷酸铁锂所需温度低,可以低至400℃,煅烧时间短,因而能耗低,但可以制备晶型良好、性能优越的碳包覆磷酸铁锂复合材料,同时制得的复合材料具有较高的振实密度。
本发明公开了一种功能化离子液体-类水滑石复合材料固定蛋白修饰电极及其制备方法和应用。本发明的技术方案首先采用共沉淀法实现了离子液体-类水滑石复合材料对血红蛋白的固定,然后将所得血红蛋白-功能化离子液体-类水滑石生物复合材料配制成溶液滴涂在预处理过的玻碳电极表面,自然干燥后获得了功能化离子液体-类水滑石复合材料固定蛋白修饰电极。本发明所得复合修饰电极,充分结合了功能化离子液体和层状无机材料在电极修饰材料方面的优势,使修饰电极具有更高的导电性、更好的分散性和对酶的固定能力。基于该修饰电极的过氧化氢电化学传感器具有操作简单、条件温和、检测限低、灵敏度高、线性范围宽等优点。
本发明采用短切碳纤维或碳纤维粉(以下用碳纤维(粉)表示)代替传统的玻璃布或者其他纤维布(纸)为增强材料,经过表面处理后,加入环氧树脂体系中,在一定固化条件下,得到碳纤维(粉)/环氧树脂复合材料,用于制造快速成型用模具。该复合材料的制作中,第一个特点是碳纤维(粉)可以直接加入到环氧树脂混合体中,通过人工或者机械的方法浇注成型,代替传统的人工涂覆成型,简化了加工工艺,减低了劳动强度,而且可以实现机械化生产,大幅度提高生产效率。第二个特点是此方法中使用的碳纤维(粉)为工业生产的废料,因此可以大大降低生产成本,同时起到废物利用的作用,有利于环保。所制作出的模具能够满足环氧树脂浇注模具的性能要求。
本发明属于导电复合材料领域,提供了一种基于可聚合深共晶溶剂的导电复合材料及其制备方法与应用,其制备方法为:先用超支化聚酯原为聚合聚丙烯酰胺水凝胶,以这种水凝胶作为外壳,填充深共晶溶剂,并通过紫外光对填充到水凝胶中的深共晶溶剂进行引发聚合得到复合材料。经过本方法中的聚丙烯酰胺水凝胶增强的聚合的深共晶溶剂,在力学性能上有了很大的提升,并且多孔的水凝胶外壳与聚合的深共晶溶剂相容性极佳。
本发明公开一种铸造可溶镁合金复合材料压裂球表面防护层制备方法,属于非常规油气装备制造领域。采用搅拌铸造法制备漂珠/镁合金可溶复合材料铸造压裂球,压裂球包括下述质量百分比组成:6%‑8%漂珠,12%‑15%Al,1%‑3%Zn,0.5%‑0.8%Cu,0.5%‑1%Ni,余量为Mg。采用数控机床、三菱数控刀片、干式切削方式及优化的切削工艺参数,对可溶复合材料压裂球毛坯进行切削加工。采用Na2SiO3和KOH的混合水溶液为电解液及优化的工艺参数对机械加工后的压裂球表面进行微弧氧化处理。采用体积分数为1%的十七氟癸基三乙氧基硅烷异丙醇氟化处理混合溶液对微弧氧化处理后的压裂球进行浸泡处理,使表面获得疏水功能。该可溶压裂球表面防护层制备方法工艺简单,适合工业化生产。
本发明涉及可降解塑料领域,具体而言,提供了一种隔气环保的复合材料、制备方法及其应用。所述隔气环保的复合材料主要由以下重量份的原料制备而成:PLA 20‑60份、PBAT 20‑40份、聚碳酸亚丙酯5‑20份、PLA/纳米氮化钛母粒1‑10份、填料3‑15份、热塑性弹性体1‑5份、润滑剂0.5‑1份和扩链剂1‑3份;所述PLA/纳米氮化钛母粒主要由以下重量份的原料制备而成:PLA 80‑120份、纳米氮化钛0.3‑1.2份、抗水解稳定剂0.3‑1.2份和扩链剂0.5‑1.5份。该复合材料具有环保性好、气体阻隔率高、热稳定性好和机械性能好的优点。
本发明属于橡胶湿法混炼技术领域,具体涉及一种碳碳/橡胶复合材料制备方法,工艺过程包括制备母胶混合液、制备母胶和制备复合材料共三个步骤,首先对填料进行搅拌和超声雾化的技术手段预处理形成填料乳液,然后采用填料预分散体骤温破碎技术,将填料乳液通过气体高压将填料乳液喷出,喷射到高温物体表面,填料乳滴骤然遇热破碎,实现了填料在橡胶基体中的二次分散,再采用高温闪蒸干燥技术,将经填料预分散体骤温破碎分散后制备的湿法混炼胶置于高温环境中将其中的水分瞬间蒸发,固化填料在橡胶基体中优良分散,最后采用常规的密炼机制备填料/橡胶复合材料;其原理科学可靠,实用简便,制备效率高,应用前景广阔,使用环境友好。
本发明公开了阻燃性PTT/PETG复合材料及其制备方法。本发明的阻燃性PTT/PETG复合材料,其组分按质量百分数配比为:PTT40%~70%、PETG15%~40%、SMA3%~8%、阻燃剂10%~20%、阻燃协效剂2%~8%、增韧剂5%~15%、抗氧剂0.1%~0.5%、润滑剂0.1%~1%。本发明的有益效果是,本发明在兼备PTT和PETG两者各自优点的同时,还明显提高了材料的力学强度和耐热稳定性能,而且阻燃效果好,可达UL94V-0级阻燃要求,大大提升了复合材料的应用效果和应用领域。

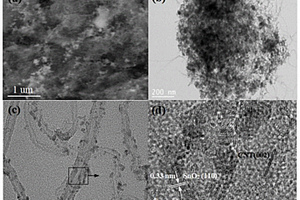

本发明公开一种基于等离子体的二氧化锡/碳纳米管复合材料的制备方法及其应用,将微米级高纯锡金属粉末、碳纳米管、去离子水按照一定比例均匀混合至半流质状态,并压制成圆柱状作为负极;采用难熔性导电材料作为正极,与上述负极相距一定的距离,接通电源产生直流电弧等离子体,在碳纳米管分散的同时,实现二氧化锡纳米粒子在碳纳米管表面的均匀负载得到二氧化锡/碳纳米管复合材料,干燥后用作锂离子电池负极;本发明相较于化学方法,具有制备简单、快速、绿色等优势,碳纳米管导电网络结构不仅为二氧化锡的体积膨胀提供了足够的空间,也有助于电子转移;该方法有望实现产业化的同时,也为其他纳米复合材料的制备提供了新思路。
本发明公开了一种电路板支架用聚丙烯复合材料及其制备方法。本发明包括以下重量份的原料:均聚聚丙烯28‑64份,共聚聚丙烯8‑32份,无卤阻燃剂17‑34份,超细硫酸钡2‑7份,抗氧剂0.1‑0.2份,铝酸酯偶联剂0.2‑0.8份,分散剂0.2‑1.0份,抗滴落剂0.2‑0.4份,热稳定剂0.2‑0.5份;本发明还给出了上述聚丙烯复合材料的制备方法。本发明利用两种不同的聚丙烯复配使用,添加无卤阻燃剂,在超细硫酸钡和铝酸酯偶联剂的作用下,使聚丙烯复合材料的阻燃性能达到满足了电路板支架的阻燃要求,提高了其在熔融状态下的流动性和韧性,提高了制品的尺寸稳定性,达到了电路板支架的装配需求,降低了生产成本。

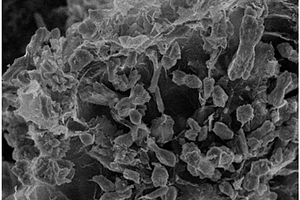

本发明提供一种钠离子电池负极用碳酸钴/石墨烯复合材料及其制备方法与应用。本发明采用水热方法,以氧化石墨烯、二价钴盐、还原剂和水溶性碳酸盐或尿素为原料,制备得到碳酸钴/石墨烯复合材料。该复合材料尺寸均一,应用于钠离子负极,其电化学性能较好,并具有优异的倍率性能及循环稳定性。另外,本发明制备方法的可操作性强,重现性好,且所得产品质量稳定。
本发明公开了基于核壳微粒增韧的PTT复合材料及其制备方法。本发明的基于核壳微粒增韧的PTT复合材料,其组分按质量百分数配比为:PTT60%~85%、无机粒子5%~15%、TPU5%~10%、不饱和有机酸0.01%~1%、引发剂0.01%~0.05%、阻燃剂5%~10%、抗氧剂0.1%~0.5%、润滑剂0.1%~1%。本发明的有益效果是,本发明采用无机粒子与TPU发生接枝反应和形成以无机粒子为核、POE为壳的核壳微粒对PTT进行共混增韧改性,使所得复合材料具有优异的抗冲击性和耐热稳定性,而且阻燃性能好,强度高,加工性能优良,适应性广,成本低,易于工业化生产。

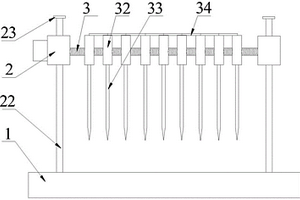

本实用新型适用于复合材料加工技术领域,提供了一种复合材料成型裁切设备,包括设置于工作台上的两个安装台,两个安装台的底部均设有升降结构,两个安装台之间设有调节结构,调节结构包括转动连接在两个安装台之间的调节轴,调节轴的一端穿出安装台后连接转动电机;调节轴上还螺纹套接若干个调节板,每个调节板的底部均连接切刀,若干个调节板之间还连接连杆组件;两个安装台之间还固接第二导向轴,第二导向轴依次滑动穿设若干个调节板。借此,本实用新型结构简单,每台设备成本较低,且一台设备能够对不同规格要求的复合材料进行切割,降低设备的购置成本,复合材料的裁切效率较高。
本发明公开了一种改性高分子基复合材料储水式热水器内胆的制备方法,包括以下步骤:制备改性高分子基复合材料和改性涂料;加热电热水器内胆钢制模具,在其表面均匀喷涂改性涂料,采用改性高分子基复合材料模压工艺经高温、高压模压形成内表面具有改性涂料保护层的半球状壳体;两个半球状壳体的开口处经密封、粘结形成第一内胆;在第一内胆的外表面喷涂界面料,将浸润有改性不饱和聚酯树脂的无捻玻璃纤维长纱均匀缠绕在第一内胆的外表面形成第二内胆层,待缠绕完毕,固化得改性高分子基复合材料储水式热水器内胆。本发明的有益效果为:本发明所制内胆完全达到、甚至超过中华人民共和国国家标准GB/T20289—2006《储水式电热水器》的技术标准和工艺参数。
本发明公开了一种磷氮阻燃聚乙烯复合材料及其制备方法。本发明的一种磷氮阻燃聚乙烯复合材料,其组分按质量百分数配比为:聚乙烯50%~80%、磷氮阻燃剂15%~30%、阻燃增效剂3%~8%、稳定剂1%~3%、分散剂0.5%~2%、偶联剂0.1%~1%、抗氧剂0.1%~1%。本发明的有益效果是,与现有技术相比,本发明通过添加磷氮阻燃剂共混制得的聚乙烯复合材料,具有较好的阻燃性,达到UL94-0阻燃级标准,而且低烟,无毒,耐久性好,热稳定性高,加工性能优良。本发明提供的一种磷氮阻燃聚乙烯复合材料的制备工艺简单实用和方便操作。
本发明属于高分子金属复合材料制备技术领域,涉及一种电活性离子聚合物-金属机敏电驱动复合材料的制备方法,其制备的材料在低直流电压驱动下具有机敏变形的特点,包括三元离子共聚物制备、离子聚合物与金属复合膜制备、双侧表面电极制备等三个工艺步骤;三元离子共聚物制备是采用乳液聚合法先将乳液聚合单体减压蒸馏,除去阻聚剂,置于冰箱中备用;离子聚合物与金属复合膜制备是在浅玻璃槽式的平底模具中,将纳米乳胶大气环境下室温浇注,得到离子聚合物-金属复合膜;双侧表面电极制备是通过化学还原法制备微米厚金属镀层或物理旋涂法涂覆含有导电填料的导电涂层;其制备工艺简单,制备的产品韧性好,成本低,无环境污染。
本发明公开了一种热塑性淀粉/聚对苯甲酸己二酸丁二醇酯(PBAT)生物降解复合材料及其制备方法,所述复合材料通过以下步骤制备:将淀粉、有机改性无机纳米粒子、聚乙烯醇、增塑剂、水、扩链剂按比例进行预混,利用双螺杆挤出机造粒得到A母粒;然后将A母粒与B树脂利用双螺杆挤出机进行共混造粒,得到热塑性淀粉/PBAT生物降解复合材料。本发明解决了高含量淀粉与PBAT不相容问题,制备得到的热塑性淀粉/PBAT复合材料具有高强度及良好的可降解性,从而为可降解塑料的广泛应用提供保障。
本发明属于橡胶加工技术领域,涉及一种用于高承载橡胶复合材料的短切碳纤维母料的加工技术。具体为通过采用环氧化天然橡胶(ENR)在一定温度下包覆改性短切碳纤维,改善橡胶与短切碳纤维的界面特性,进而改善高承载橡胶复合材料与金属界面的粘接性能。本发明涉及的短切碳纤维母料,质量组成包括:ENR50~100质量份,天然橡胶(NR)0~50质量份,短切碳纤维30~60质量份,包覆改性工艺为在常规密炼设备中进行,控制温度在100℃~160℃,时间在5min~15min。与现有短切碳纤维改性技术相比,不仅提高了高承载橡胶复合材料与金属的粘接强度,而且可改善高承载橡胶复合材料强度、耐磨及抗切割性能。
本发明提供一种用于复合材料管试压实验的扣压接头,包括:扣压接头、连接部以及控制机构;所述扣压接头分别安装在复合材料实验样管的两端,用于通过扣压机对复合材料管的端部进行密封;所述连接部用于将所述扣压接头与加压装置进行连接;所述控制机构安装在连接部上,用于控制加压装置对复合材料管的加载速度和充压值。本发明装置相连,固定效果好,不易发生试样滑动和脱落。
本发明涉及一种聚乙烯醇-氧化石墨烯纳米带复合材料薄膜的制备方法,步骤如下:(1)在150ml三口烧瓶中加入50ml浓硫酸及0.1g多壁碳纳米管,搅拌2小时直到外观上看起来呈均匀的黑色溶液,在此溶液中缓慢加入0.1-0.5g的KMnO4,室温下先搅拌1小时,再升温到70°C反应1小时,将反应液倒入500ml去离子水中,离心沉淀,用稀盐酸溶液和去离子水多次洗涤后,得到氧化石墨烯纳米带;(2)将氧化石墨烯纳米带在5ml去离子水中超声分散30分钟,同时将1g聚乙烯醇溶解在10ml去离子水中,90°C搅拌至溶解,将两种溶液混合,氧化石墨烯纳米带的含量为0.2-3wt%,后再超声30分钟得到混合均匀的复合材料溶液,然后将均匀的混合溶液倒在平坦的基底上,60°C下烘干直到质量恒定,得到复合材料薄膜。本发明的复合材料薄膜的物理性能大大提高。
一种还原石墨烯-壳聚糖复合材料的制备方法,步骤如下:(1)还原石墨烯的制备:将2g茶叶在100ml去离子水中100°C下煮20分钟,待冷却过后用醋酸纤维膜过滤,得到茶溶液;将0.05gGO在得到的茶溶液中超声分散30分钟,再在氮气氛围中90°C下进行还原;将得到的还原石墨烯(TPG)溶液过滤并用去离子水多次洗涤,除去多余的茶多酚;(2)复合材料的制备:将TPG溶解在20ml去离子水中,超声分散30分钟,同时将1g壳聚糖溶解在80ml?1wt%的醋酸水溶液中;然后将TPG溶液倒入壳聚糖溶液中,搅拌8-12小时;最后,将均匀的混合液倒入塑料培养皿中,50°C下烘干成膜,直到重量恒定为止。所有复合材料薄膜厚度均在0.05-0.09mm。本发明制备的还原石墨烯-壳聚糖复合材料具有很好的机械强度。
本发明公开了用镁盐和造纸草浆黑液制备氧化镁/活性炭复合材料 的方法,其特征是将镁盐和造纸草浆黑液混合,搅拌,陈化,得到黑色 胶状物质,80~110℃烘干;按照固液比1g∶1~5.5ml把所得的固体和氯 化锌水溶液混和,浸渍2~8h后,将此混合溶液离心,得到的固体物于 80~110℃烘干;将所得固体物置于活化炉中,在氮气保护下升温至 450~750℃,活化1~7h后,冷却至室温;将所得的焙烧产物用水浸泡2~4h, 过滤,水洗至无SO42-或Cl-,80~100℃烘干,即得氧化镁/活性炭复合 材料。本发明利用造纸草浆黑液为碱源和碳源,与来自卤水中的镁盐反 应,原料廉价易得,能实现双向治理。
本发明提供了一种包裹有硅磷铝层的镁铝尖晶石复合材料及其应用。该材料是通过以下方法制备的:将镁铝尖晶石用硅磷铝凝胶浸渍,然后进行干燥,获得中间体A;中间体A进行晶化处理,得到所述复合材料。该复合材料裂化活性适当,碱性适中,可作为一种提高催化剂抗钒污染能力的有效手段。该复合材料即可单独使用,也可作为催化剂基质,用于提高催化剂的抗金属污染能力。
本发明提供了一种虚拟现实设备,导热复合材料及其制备方法。导热复合材料以重量百分比计,包括以下组分:40%~70%的聚酰胺6,5%~15%的弹性体和15%~45%的导热填料;其中,导热填料包括氮化铝、石墨、氮化硼、石墨烯中的至少一种。本发明的导热复合材料通过弹性体构建的导热网络使PA6在较低的导热填料含量下呈现优异的导热效果和高强度,即该导热复合材料不仅热导率高即导热效果优异,且具有良好的力学性能。

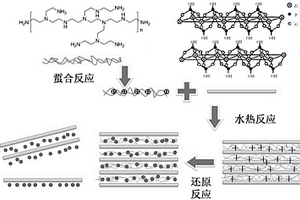

本发明提供了一种仿滑板结构自润滑杀菌复合材料的制备方法,属于杀菌复合材料技术领域,本发明通过蛰合反应将纳米杀菌剂原料的阳离子与聚合物蛰合在一起,进一步通过水热反应实现磷酸锆无机材料与蛰合纳米杀菌剂原料阳离子的聚合物分子水平组装复合,形成层状结构,得到多层结构复合材料,然后再通过还原反应将蛰合纳米杀菌剂原料阳离子的聚合物中的阳离子进行还原,在磷酸锆层间原位合成球状纳米杀菌材料,撑大磷酸锆层间距同时进一步降低结合强度,形成以磷酸锆层片为板、球状纳米杀菌材料为滑轮的仿滑板结构自润滑杀菌复合材料,兼具杀菌和润滑的功能。

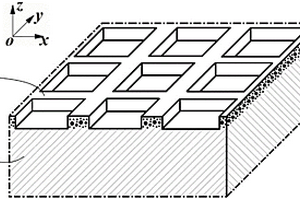

本发明公开了一种金属纳米颗粒-绝缘体复合材料光栅耦合器及其制备方法和应用。所述光栅耦合器由金属纳米颗粒-绝缘体复合材料耦合光栅和绝缘体光学平面波导构成,其中的金属纳米颗粒-绝缘体复合材料耦合光栅是在金属离子注入的绝缘体光学平面波导表面,依托所形成的金属纳米颗粒-绝缘体复合材料改性层,利用电子束光刻和反应离子束刻蚀技术制备而成的一种二维正交矩形衍射光栅。相比于同样结构的绝缘体光栅耦合器,本发明具有更高的耦合效率,而且不存在自由载流子吸收造成的损耗。此外,本发明对光的极化方向不敏感,在实现光耦合的同时,借助导波的形成和衍射畸变,亦可实现光的滤波、分束和偏转。本发明可用于大规模集成光路的制备等领域。
中冶有色为您提供最新的山东青岛有色金属复合材料技术理论与应用信息,涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台!
