本实用新型涉及选矿领域的专用检测设备,特别是球团抗压强度测试仪,采用单片机与机械传动机构和传感器结合,以单片机为核心电路,控制机械传动机构,实现对球团的自动挤压,用传感器和高精度采样芯片采集压力信号;它由电动机1,减速箱2,升降螺杆3,托盘4,传感器5,电器元件板,LED显示,键盘,控制按钮,打印机,仪表罩及机架构成,其特征在于:机架上端装有传感器5,机架内安装电动机1与减速机2的输入轴相连接,减速机2的输出轴连接支撑托盘4的升降螺杆3;随着升降螺杆3的上升,托盘4中的球团顶上感应器5。本测试仪具有通讯功能,实验数据精确,操作简便,结构简单紧凑,体积小巧,外观精美。

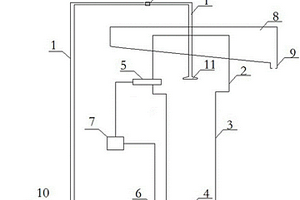

一种落差式流量恒定调节装置。它包括流量恒定机构、流量调节机构和固定架三部分。流量恒定机构由浮球,下滑轮,固定在固定架上的圆管与上滑轮,绕过上滑轮和下滑轮、连接浮球和落差调节器的拉绳组成。流量调节机构由固定在固定架上并开有凹槽的滑轨,定位于滑轨凹槽内的落差调节器与软管夹,软管,固定在容器壁螺纹直管上的阀门和连接软管夹与落差调节器的拉绳组成。固定架依靠其底部凹槽紧卡在容器壁上,其上开有两个可穿过流量恒定机构拉绳的圆孔。本实用新型流量随时间变化曲线成水平直线,给液精度可达0.01%,适用于选矿、冶金、环保、制药、化工、石油等行业恒定给液。

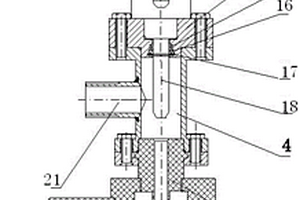

本实用新型公开了一种气动给药阀装置,包括气缸(7)、气缸连接板(14)、密封圈(15)、垫片(16)、卡簧(17)、气缸活塞杆(18)、阀体(4)、阀门进口(21)、节流孔(6)、断药检测开关座(19)和断药检测开关(20)。气缸连接板(14)上连接气缸(7)下连接阀体(4);密封圈(15)实现阀体(4)内药剂液体与气缸活塞杆(18)和阀体(4)外空气的隔离;安装在节流孔(6)外边的断药检测开关(20)连接着给药控制PLC,当断药检测开关(20)检测到节流孔(6)内有药液体通过时即向给药控制PLC发出信号,给药PLC根据检测到信号就可判断该阀是否断药。本实用新型是一种气动给药阀装置,能添加液体药剂并具有反馈功能,可广泛应用于有色金属选矿和环保水处理等过程需要添加液体药剂的地方。
本实用新型公开了一种充气式变径柱浮选设备,包括给料系统、浮选柱和排料系统,所述给料系统包括给料管和分矿器,所述浮选柱包括相互连通的上柱体和下柱体,所述上柱体和下柱体均为圆柱形或者方柱形,上柱体和下柱体的直径比为(1.5~2)︰1,高度之比为1︰(3~5);在所述下柱体底部和所述给料管内均设充气装置。与常规的浮选柱相比,该浮选设备不仅简化了工艺流程,还大幅度地提高了选矿指标。

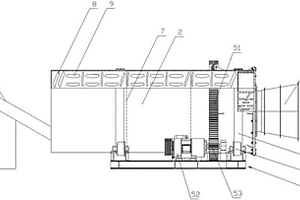

本实用新型公开了一种低水分物料再造浆用造浆机,它包括水平设置并能够绕轴向中心旋转的筒体,筒体内沿轴向固接有多块挡料环将筒体的内腔分隔为若干个腔室;增加物料的造浆时间,增大筒体的有效容积,缩短筒体的长度,减小占地面积;筒体的内壁还设有多排导料板和多排翻料板,导料板和翻料板上均设有若干通孔,各导料板均沿径向布置;各翻料板均沿径向布置、位于相邻两导料板之间;物料在筒体内完成切割、浸泡、造浆的过程,提高造浆机处理能力,降低耗水量,降低功耗,提高造浆浓度,利于后续选矿工艺;能够很好的适用于对高粘度、高含泥量的低水分物料进行再造浆。

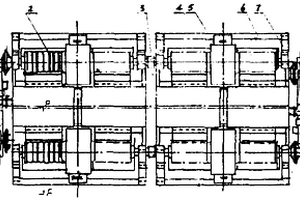

CGD-560型粗颗粒强磁选机是一种适合于 抛除弱磁性矿石中围岩的磁选设备,采用低电压 (12~18伏),大电流(2500安培)的激磁方式, 磁选机给矿采用下部给矿方式,使该设备具有处 理量大、选矿指标高、电能消耗低的性能。单位 机重处理量达1.3~1.5,给矿粒度可达25~40毫 米,每吨原矿电耗较旧有粗颗粒强磁选机降低 0.79度左右。
本实用新型涉及一种充气式浮选柱发泡器的分体式锁紧装置,属于选矿浮选柱设备技术领域。包括锁紧螺母、自锁头、柱体,密封圈;柱体为管状结构,包括通孔、容置腔,自锁头为管状结构,包括底部的插接段与顶部的锁紧段,本实用新型的优点在于,结构简单,成本低。拆卸方便,降低了充气式浮选柱发泡器更换的难度。密封性更好,不容易出现矿浆泄漏等情况。

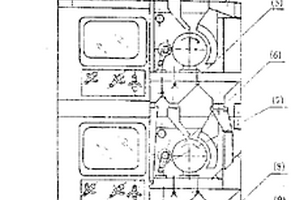

一种对固液两相流体或液体物料进行定时采样的自动取样机,适合于选矿厂对原矿、精矿和尾矿矿浆及水冶厂、化工厂、污水处理站,自来水厂等对浆状或液体物料进行自动取样。其特征是;采用电气自动控制,设有手动控制系统和取样次数自动计数和故障自动报警系统。该机电机驱动,结构合理、配置紧凑、操作灵巧、工作可靠,可在恶劣的环境下长期有效工作。其取样次数自动计数和故障自动报警系统也可单独用于其他自动取样机或类似周期性通断电工作的设备。

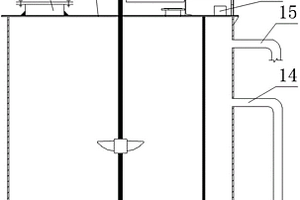

本实用新型公开了一种高浓度尾砂充填搅拌桶,包括桶体、电机、搅拌叶片和进料口,所述桶体包括只有底部连通的主桶和副桶,所述进料口与主桶连通,所述搅拌叶片置于主桶内由电机驱动旋转,在所述桶体侧壁上设有一与副桶连通的放料口,该放料口的高度高于搅拌叶片的高度,在所述桶体顶部设有与副桶连通的观测取样口,在所述放料口上方桶体侧壁上设有一与副桶连通的溢流口。本实用新型可以用于分级尾砂、全尾砂、磷石膏、冶炼渣、河砂、水泥、水泥替代品等单一或混合物料的搅拌,也可用于选矿厂药剂、充填站添加剂等的搅拌均化。
本发明公开了一种基于矿化填料的高效微生物菌团一体化脱氮装置。包括填充矿化填料的反应器本体,由上至下分别为进水口、海绵状布水层、好氧区、导液管、厌氧区、承托层及出水口。本发明的优点有:1)选取表面富含官能团,且具有微生物多样性的矿化填料构建微生物菌团,充分利用了矿化填料特殊的物理、化学性质,还充分发挥了菌团中功能微生物的作用,实现了废水高效脱氮处理;2)所选矿化填料为在环境中填埋多年呈矿化的废弃物,以废治废,大大降低了生物脱氮成本;3)相比于传统生物脱氮过程,微生物菌团具有很高的活性,生物脱氮效率更佳;4)装置可实现一体化脱氮,出水水质直接达标排放。

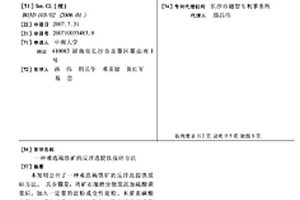

本发明公开了一种难选褐铁矿的反浮选提铁脱硅方法。其步骤是:将矿石细磨分散脱泥加硫酸调浆后,加入一定量的淀粉或变性淀粉、木质素磺酸及其盐、或分子量为10000左右的聚丙烯酰胺或聚丙烯酸抑制含铁矿物,用阳离子捕收剂季胺盐,采用多次少量加药多次浮选的方法,反浮选分离含硅脉石矿物和铁矿物。本方法流程简单,药剂种类少,可取得高品位铁精矿,提高褐铁矿的选矿回收率的效果好。
本发明涉及的是一种精确控制自动加球装置,本发明可以将不同直径的磨矿介质在添加进入球磨机之前进行按粒径分类,对补加的磨矿介质进行精确化,确定不同磨矿介质直径的添加比例,包括磨矿介质储球仓,磨矿介质收集滑道,磨矿介质通道控制器和振动器。本发明实现了加入球磨机中的磨矿介质的配比达到最佳状态,使磨机的磨矿效率得到提高,降低磨机的单位能耗量,磨矿产物的粒度得到改善将有益于后续的选矿作业,使精矿品位得到提高,实现增产节能。

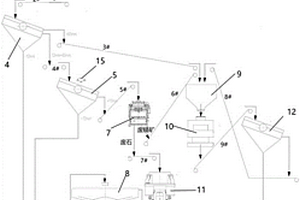

本实用新型提供了一种矿石全粒级预处理装置,包括破碎系统、与破碎系统连通的洗矿筛分系统、以及分别与洗矿筛分系统连通的X射线智能分选系统和跳汰作业系统。通过洗矿筛分系统将破碎后的矿石筛分为+12mm粒级和‑12mm粒级,将‑12mm粒级进行跳汰作业,并将跳汰尾矿再次进行破碎、筛分、洗砂和细砂回收,得到成品砂;将+12mm粒级的进行X射线智能分选作业,得到碎石可用于骨料。本实用新型X射线智能分选作业和跳汰作业的抛废率高,有价元素回收率可高达96%以上,能够实现矿石的全粒级高效利用,提升矿石整体的价值,同时可以降低选矿成本、节约能耗。
本实用新型公开了一种用于产生连续高频气泡的弹性体板,所述弹性体板本体上设有多个切舌孔。本实用新型的方案是弹性体板上打上多边锥形结构的切舌孔,利用弹性体板的特性,开孔后的板体在气体通过切舌头孔后又会在弹力的作用下挡住切舌孔,保证停机时浮选固液物不进入发泡器内部;进一步浮选时,当气体从弹性体板正面流入,弹性体板反面流出,在切舌孔自身弹力的作用下,会在弹性体板反面切断气流从而产生气泡;后续气体又会顶开切舌孔,从产生连续性的高频气泡;为保证切舌孔断面在高压气体环境下的稳定不开裂性能,保证弹性体板在固液选矿环境下材料的稳定性,保证调节高频气泡的产生频率与大小,对弹性体板材料的多项指标设有限定值。
本发明属于有色金属选矿技术领域,特别涉及一种组合抑制剂及其在分离含钼和其它金属硫化矿中的应用。本发明利用组合药剂的协同效应,提高对矿物吸附、螯合、抑制的作用,有效抑制含铋、铅、锑等硫化矿物。其产生的抑制效果比单一抑制剂产生的效果要更强,可使钼与其它金属硫化矿物选择性的分离,提高钼精矿浮选指标。在浮选过程中,本发明所述组合抑制剂可直接进行添加,方便操作。本发明所开发的组合抑制剂具有使用安全,用量低,毒性低,环保,不影响后续精选作业等优点,对于提高金属资源综合回收利用和矿山的经济效益具有非常重要的意义。

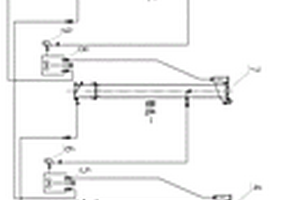

本发明公开了一种浮选机泡沫槽冲洗水的节水方法及其装置。在浮选机泡沫槽内设置高压雾化喷嘴,高压雾化喷嘴通过高压管路与高压柱塞泵出水端联接,泵出水端设置有压力传感器及溢流阀,高压柱塞泵由变频电机提供动力,变频电机由变频控制器进行控制。通过压力传感器将泵出水端压力信息反馈给变频控制器,调节变频电机转速,变频电机通过改变高压柱塞泵的转速控制水流量,使泵出水口水压达到设定值。本发明的基本原理是通过高压雾化喷嘴喷出的扇形高压水雾将泡沫冲击消除。相对于传统的冲洗水直接冲洗泡沫槽,本发明具有用水量极小,能耗低,消泡效果显著增强且不添加消泡剂,不会对后续选矿作业产生影响,能够有效节约用水,并改善因泡沫量大或粘度大造成的溢槽现象,稳定生产,减少产品流失。
本发明公开了一种含硫酸盐铅锌冶炼渣选冶联合处理方法,属于选冶领域。为了解决含硫酸铅、锌物料选矿回收困难以及渣料堆存、渗滤及淋刷等带来的环境问题,所述含硫酸盐铅锌冶炼渣选冶联合处理方法包括如下步骤:1)干燥:将渣料进行加温干燥处理;2)焙烧:将干燥后的渣料中添加还原剂进行还原焙烧;3)焙烧结束后,缓慢冷却,待温度降至200℃以下后水淬得水淬渣;4)磨浮:水淬渣经过磨矿、分级后,取-75μm以下的物料浮选分离,获得铅精矿和锌精矿。本发明获得的铅精矿含铅55%以上,回收率80%以上,锌精矿含锌35%以上,回收率75%以上,且具有处理成本低,无重金属污染,铅锌金属回收率高的特点。
本实用新型公开了一种搅拌槽,包括筒体,安装在筒体上的旋转轴,与传动轴传动联接的驱动装置,与旋转轴同轴设在筒体上的进料管,设在筒体上部的出料管,在所述的旋转轴(5)端部设有叶轮(6),在所述的筒体(4)下部设有其轴向截面为W形的锥形底板(8),在所述的筒体(4)侧壁均匀设有折流板(9)。本实用新型是一种矿浆流平稳、分散好,搅拌均匀,不会产生沉槽、压槽、药剂弥散不均问题且运转平稳、噪音低、设备运转率高、维修成本低、操作更安全、方便、结构简单、制造方便的搅拌槽。本实用新型适用于冶金、选矿、化工、环保等领域。
本实用新型涉及一种选矿设备,具体为一种电控多级分级机,包括粗粒分级室和中粒级分级室,粗粒分级室底部设有一个或多个进气枪,粗粒分级室内的进料管下方设有分散水流的分配盘,分配盘外部与粗粒分级室内壁之间有间隙;中粒级分级室环绕在粗粒分级室圆柱体外部,中粒级分级室与粗粒分级室之间设有中细粒级中转室,中粒级分级室内横向安装可上下移动的筛网,筛网置于排料口下侧,在筛网之下设有一个或多个进水管,中粒级分级室底部设有中粒排矿阀;中粒级分级室外部环绕细粒级溢流槽,粗粒分级室顶面设有超细粒级泡沫溢流槽。本实用新型所述电控多级分级机及控制系统,一次分级可分出四种产品,且处理量大。
一种脉冲弱磁场机械搅拌浮选机,包括电机、浮选槽,浮选槽的中部外侧设置有两组以上的激磁线圈绕组并在浮选槽矿浆浮选体系中形成脉冲弱磁场,浮选槽底部外侧设有脱磁线圈绕组;浮选槽内设置有搅拌机构,浮选槽的顶部设置有浮选物料排出口。本实用新型的脉冲弱磁场机械搅拌浮选机,整合了脉冲弱磁场、重力场及浮游力场,使之成为一体,减短了磁性矿物回收流程,减少了基建设备投资,节约了成本及能耗。本实用新型采用脉冲弱磁场,改善了永磁体系条件下,因为磁性颗粒的剩磁而导致的脉石颗粒的磁夹杂。同时本实用新型于一种选矿设备上整合脉冲弱磁场、重力场及浮游力场,有效提高了磁性颗粒与非磁性颗粒的分选效率。
本发明属于有色金属选矿技术领域,特别涉及三羟基苯及其衍生物作为铋抑制剂在浮选过程中的应用。三羟基苯和/或三羟基苯的衍生物作为抑制铋的药剂在浮选过程中抑制铋的硫化矿物浮选;其中三羟基苯的衍生物包括三羟基苯的苯环上至少一个氢被R基团取代;所述R基团选自甲基、乙基中的至少一种;所述浮选过程包括粗选作业、精选作业、扫选作业中至少一个作业流程;其在粗选作业中的总用量范围为200~1500克/吨原矿;在精选过程中的总用量范围为50~500克/吨原矿;在扫选过程中的总用量范围为0~300克/吨原矿。本发明三羟基苯和/或三羟基苯的衍生物在浮选过程中能很好的抑制含铋硫化矿物。
本发明属于选矿技术领域,具体涉及一种炭质页岩抑制剂以及硫化钼与炭质页岩浮选混合精矿的浮选分离方法。所述炭质页岩抑制剂由茜素和木质素磺酸钙组成。该方法以硫化钼与炭质页岩浮选混合精矿为原料,采用茜素和木质素磺酸钙抑制炭质页岩,浮选硫化钼矿物,进行硫化钼矿物与炭质页岩浮选分离。茜素中的羰基和羟基与炭质页岩中的铝原子形成亲水的络合物,同时木质素磺酸钙的亲油基能吸附在炭质页岩表面产生非极性固体表面单层吸附,另一端的亲水基亲水,从而使炭质页岩亲水,抑制炭质页岩;本发明简化了硫化钼与炭质页岩浮选分离的工艺流程,取得了良好的分离效果。
一种含铜固废资源化利用的富集熔炼方法,含铜固废在石灰溶液中通入氧气氧化转化,转化渣与其他含铜固废配料混合,使混合物料的水分、铜含量和FeO∶SiO2∶CaO质量比分别保持在要求范围,同时加入淀粉后制备砖块,将混合料砖块与焦炭交替加入到熔炼炉中,通入富氧空气进行富集熔炼,熔炼产出的重相熔体控制冷却制度分离产出粗铜与冰铜,熔炼渣在烟化炉中造锍贫化和烟化分别回收铜和锡,熔炼渣再磨细后选矿进一步回收铜。本发明的核心首先是硫酸钙作为新型固硫剂,其次是采用淀粉同时作为粘结剂和还原剂,再次是通过控制熔炼渣中铜含量实现含铜固废的无害化与资源化利用,最后是采用造锍贫化和烟化过程实现熔炼渣中铜和锡的回收。
本发明公开了一种潲水油制备混合脂肪酸的方法及混合脂肪酸的应用方法,制备方法如下:1)对潲水油预处理;2)油层中加入浓硫酸,翻煮,静置,再用热水水洗,静置,放出下层废水,反复水洗直得到PH为6~8的酸化油;3)反应容器中加酸化油、蒸馏水、硫酸和催化剂,加热搅拌水解,静置放出下层废水,热水水洗,再静置放出下层废水,反复水洗至放出废水呈中性。4)重复步骤3)经二次水解后得到粗脂肪酸。5)经过加热脱水、负压蒸馏得到混合脂肪酸产品。本方法合成效率高,设备要求低;投资少,制备成本低廉;制备出的混合脂肪酸活性高、流动性强,应用于选矿浮选方面有着卓越的浮选性能,具有较强的竞争实力和良好的应用前景。
本发明公开了一种硫化铜矿浮选过程中碳抑制剂及其应用。属于有色金属浮选药剂的应用技术领域。该抑制剂以蒽醌的衍生物为亲碳基团,以聚氧乙烯醚为亲水基团构成。通过该抑制剂的使用,使得硫化铜矿浮选时,矿石中的碳可得到有效抑制,减少了碳杂质对捕收剂的消耗,有利于硫化铜矿的浮选捕收,提高了铜精矿的选矿指标。
