江苏无锡有色金属复合材料技术理论与应用

环保型聚氨酯玻纤复合材料及其制备方法 639

 0

本发明涉及一种环保型聚氨酯玻纤复合材料及其制备方法，所述聚氨酯玻纤复合材料包括以下重量份比的组分：20~30份多异氰酸酯化合物、聚醚多元醇40~60份、玻璃纤维3~5份、相容剂1~2份、催化剂0.5~2份、泡沫稳定剂0.5~2份、增塑剂0.5~1份。本发明环保型聚氨酯玻纤复合材料中加入不同长度的玻璃纤维，通过该玻璃纤维交织形成的聚氨酯玻纤复合材料具有更强的力学性能，且体系中加入环氧乙烷、环氧丙烷、硅烷偶联剂的复配的相容剂，避免玻璃纤维的加入导致聚氨酯体系的流动性差，并提高了与聚氨酯的相容性。

蜂窝状热固性导热电绝缘复合材料散热结构 818

 0

本发明公开了一种蜂窝状热固性导热电绝缘复合材料散热结构，包括蜂窝状散热本体，蜂窝状散热本体的蜂窝孔为上下方向竖直设置，所述热固性导热电绝缘复合材料按重量份计由以下组分混合制成：热固性树脂30-50份，竹纤维15-25份，高导热剂10-20份，介电材料3-10份，无机阻燃剂5-10份，增韧剂3-7份，偶联剂0.5-1份，引发剂0.2-0.5份，内脱模剂0.5-1.5份，抗氧剂0.3-0.8份。本发明具有高导热性、力学性能优异、高电绝缘性、生产成本低，材料更环保易于降解等优点，可应用于LED散热器和电器散热器等产品。

高性能耐候性复合材料封装光伏组件及其制备方法 738

 0

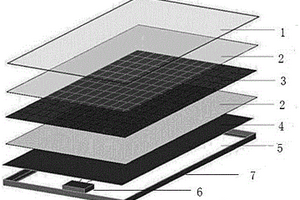

本发明一种高性能耐候性复合材料封装光伏组件，主要包括自上而下依次设置的钢化玻璃、电池片和背板，在钢化玻璃与背板之间分别用一层复合材料胶膜与电池片复合，所述电池片之间用涂锡铜带串并联汇集引出线，所述复合材料膜与背板之间用TPT聚氟乙烯复合膜保护胶封，在背板背面安装接线盒并引出线连接，利用背板固定后装入铝合金边框，所述复合材料胶膜包括聚丙烯层和聚烯烃层，在所述聚丙烯层上均匀开设有针孔网眼，在所述聚丙烯层的正反面均喷涂一层聚氨酯层将聚丙烯层和聚烯烃层复合。本发明的光伏组件具有成本低，高性能，耐候性特点。

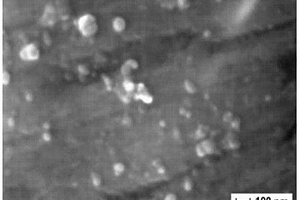

原位制备纳米颗粒增强铝基复合材料的方法 851

 0

本发明公开了一种原位制备纳米颗粒增强铝基复合材料的方法，属金属基复合材料制备技术领域。步骤为：将烘干后的TiO2粉与B2O3粉按质量比为1～1.2:1，TiO2粉和B2O3粉之和与Al粉的质量比为1:1～2，混合后放入真空球磨罐中，同时按照球料与混合粉末的质量比为5～15:1，加入不锈钢磨球，将球磨罐抽真空到0.1～0.3MPa，然后在350～450rpm转速下进行高能球磨5～9h。将高能球磨的混合粉末加入到700～800℃的铝合金熔体中，并进行搅拌，反应一段时间后，静置、除渣，浇铸制得原位纳米Al2O3和TiB2颗粒增强铝基复合材料。本发明工艺简单，反应物收得率高，熔体原位反应温度低，反应时间短，制备的原位颗粒平均尺寸在60nm～100nm之间，复合材料的抗拉强度比基体合金增加了95%以上。

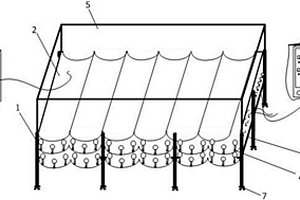

用于复合材料板材成型的自加热平台 547

 0

本发明公开了一种用于复合材料板材成型的自加热平台，包括长方体框架结构的支撑装置，钢化玻璃模板，多个热辐射灯，多个热辐射灯均与温控装置之间电连接；有机玻璃罩与钢化玻璃模板之间为可拆卸式连接，且连接处为活动密封连接；有机玻璃罩外设置有空气增压装置，用于复合材料板材成型过程中边加热边加压。本发明所述用于复合材料板材成型的自加热平台，通过使用高强度的钢化玻璃模板耐温、透明的特性，既保证钢化玻璃模板在低、中温下的平面度，同时可以观察到树脂的流动状况、复合材料面层与内部金属结构框的贴合程度，以及芯材发泡的过程，可以做到随时发现成型过程中出现的一些问题并及时解决，避免成品出现缺陷后再返工。

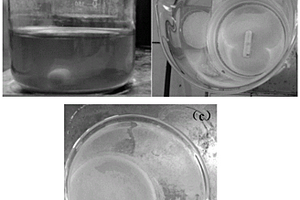

用于提升黑臭水体水质的絮凝-氧化复合材料 566

 0

本发明公开了一种用于提升黑臭水体水质的絮凝‑氧化复合材料，属于水处理技术领域。在黑臭水体的治理技术中，降低黑臭水体的浊度对治理黑臭水体极为重要，而现有的技术中，并没有针对浊度去除的方法。本发明以膨润土、过氧化钙和氯化镧为原料制备的絮凝‑氧化复合材料，可在短时间内快速降低黑臭水体的浊度，氯化镧有效地消除了膨润土使用过程中会在水面形成白色泡沫的问题，处理后的黑臭水体透明无色，同时本发明中的絮凝‑氧化复合材料能够有效降低水体的色度、臭、总磷，并提高水体的溶解氧和氧化还原电位，总体水质可达到地表水二类水标准。

纳米复合材料及其制备方法和应用 545

 0

本发明提供一种纳米复合材料及其制备方法和应用，在本发明中纳米复合材料采用聚丙烯、纳米碳酸钙、碳纳米管、纳米碳化硅、纳米纤维素、硅烷偶联剂、第一单体、第二单体和引发剂制备得到纳米改性母料，该纳米改性母料中由于分散有纳米碳酸钙、纳米碳化硅、碳纳米管和纳米纤维素，使得纳米改性母料具有良好的机械性能，此外，硅烷偶联剂能够增强纳米碳酸钙和陶瓷纳米颗粒与聚丙烯材料的相容性，使其具有更好的分散效果，利用原位接枝插层技术得到具有插层结构的纳米复合材料，实现聚丙烯与无机物的纳米复合，从而有效提高聚丙烯塑料的力学性能、耐热性及耐老化性等。

植物油基聚氨酯复合材料及其制备方法 1044

 0

本发明公开了一种植物油基聚氨酯复合材料及其制备方法，属于高分子材料技术领域。该复合材料合成包括如下组份：植物油基多元醇、有机锡类催化剂、多异氰酸酯，短链扩链剂，改性用纳米增强材料为聚倍半硅氧烷。本发明的聚氨酯复合材料以可再生的环氧植物油为起始原料，并通过物理分散聚倍半硅氧烷于聚氨酯基体中以达到改性效果，其优点在于：起始原料绿色环保，可缓解能源危机、环境污染等诸多问题；采用具有规整结构的聚倍半硅氧烷进行物理改性，方法简便易施；改性后材料具有机械强度高、热稳定性好等优势，可进一步扩大该类材料的适用范围。

二硫化钼纳米片/石墨烯复合材料及其制备方法和锂离子电容器及其制备方法 728

 0

本发明涉及二硫化钼纳米片/石墨烯复合材料及其制备方法和锂离子电容器及其制备方法。根据本发明的二硫化钼纳米片/石墨烯复合材料包括如下重量百分含量的原料：氧化石墨烯1％～40％和二硫化钼纳米片60％～99％。本发明的二硫化钼纳米片/石墨烯复合材料具备良好的导电性，优异的机械性能，较高的功率密度与体积比电容，以及较长的使用寿命，可用作锂离子电容器的正极活性材料。

玻纤增强复合材料及其制备方法 1048

 0

本发明提供了一种玻纤增强复合材料及其制备方法，复合材料包括以下质量百分比的组份：表面粗糙化的玻纤5%-40%、塑料50%-80%、马来酸酐PP接枝或相容剂0.8%-3%、抗冲击助剂1%-10%，其余为混合辅料。本发明通过改变传统的配方与生产工艺，增大玻璃纤维和塑料的接触面积，从而进一步提升玻纤增强复合材料的强度，在提供相同的结构强度时降低材料的用量，不仅节约原材料的用量，降低生产成本，起到节能减排的作用，同时也能实现制成品的轻量化。

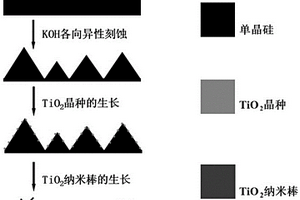

基于P/N异质结协同消反射性能的硅/二氧化钛三维复合材料及应用 839

 0

本发明涉及一种基于P/N异质结协同消反射性能的硅/二氧化钛三维复合材料,依以下方法制备：(1)首先用碱液对硅片进行各向异性刻蚀，在硅片表面形成紧密排列的四方锥形貌；(2)然后将步骤(1)刻蚀后的硅片进行亲水处理，在其表面生长二氧化钛晶种，并置于马弗炉内煅烧；(3)最后将步骤(2)中所得到的表面二氧化钛晶种的硅片置于反应釜中，采用水热法得到的硅/二氧化钛三维复合材料。本发明所涉及的复合材料兼具优异消反射和高效分离光生电荷的能力，可以应用到光催化、光电转化器件和太阳能电池等领域。

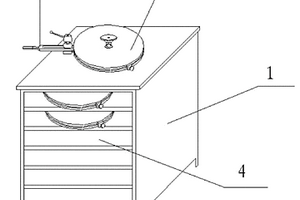

复合材料芯简易卷绕试验机 730

 0

本发明公布了一种复合材料芯简易卷绕试验机，包括带有卷绕盘和卷绕轴的试验机本体，其特征在于，所述卷绕轴包括移动锁紧装置、导轨和罗盘，所述移动锁紧装置与所述导轨滑动连接，所述罗盘固定于所述卷绕轴一端并与所述卷绕盘固定在一起。本发明以快速有效的测试直径6~10mm的碳纤维/玻璃纤维复合材料芯的55倍直径卷绕一圈性能，判断碳纤维/玻璃纤维复合材料芯是否有断裂、开裂、缝隙等问题。

添加WS2的高温耐磨自润滑复合材料及其制备方法 709

 0

本发明涉及一种添加WS2的高温耐磨自润滑复合材料及其制备方法。所述复合材料按质量百分比包括：WS2：2%~25%、Cr：2%~30%、Ni：5%~35%、Cu：5%~30%、Fe：20%~30%。本发明采用粉末冶金法制备所述宽温度范围自润滑的合金材料。该复合材料具有较好的高温强度、耐热性、热稳定性和经济性，400~650℃下有优良的抗磨性能并且可实现自润滑，适应于高温设备滑动部件，实现了结构材料与润滑材料设计的一体化。

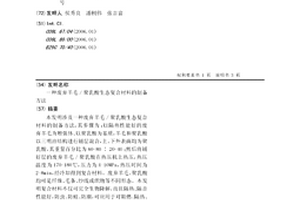

废弃羊毛/聚乳酸生态复合材料的制备方法 929

 0

本发明涉及一种废弃羊毛/聚乳酸生态复合材料的制备方法,其步骤为:以隔热性能好的废弃羊毛为增强体、以聚乳酸为基质,羊毛和聚乳酸以三明治结构进行铺层混合,上、下外表面均为聚乳酸,其重量百分比为60-80∶20-40;然后将铺好层的废弃羊毛/聚乳酸在热压机上热压,热压温度为170-180℃,压力为4-10MPa,热压时间为2-8min,经冷却得到复合材料。废弃羊毛、聚乳酸均可是纤维、毛条、纱线或织物等不同形态。本发明复合材料不仅可完全生物降解,而且隔热、隔音性能好,防虫、防蛀、防潮,可应用于对阻燃、隔热、隔音要求高的建筑、室内装饰、汽车内饰等各个领域。本发明可使大量的废弃羊毛得到资源化利用,而且可解决白色污染带来的环境问题。

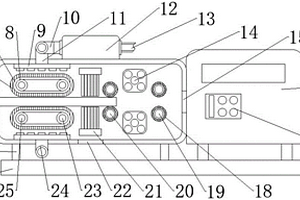

用于复合材料表面固化喷涂设备 750

 0

本实用新型公开了一种用于复合材料表面固化喷涂设备，涉及加工制造技术领域，其包括底板，所述底板上表面从左到右依次通过支撑腿固定连接有支撑箱以及装置主体。该用于复合材料表面固化喷涂设备，通过控制器、电机、齿轮、主动轮、传动带一、双带轮、传动带二、从动轮、转轴二、转轴三、转轴四、清洗带、传动辊、转轴一、毛刷、加压泵、水管一、水管二、喷水板、进料口、刷水板、吸水辊以及烘干灯将工件清洗烘干并通过出料口传送到装置主体内，进而通过控制器控制装置主体对工件喷涂固化，进而增加复合材料工件的加工效率，从而解决了现今大多数的复合材料固化喷涂设备都不具备清洗烘干的功能进而一定程度上增加了工作人员工作量的问题。

碳化硅聚氨酯弹性复合材料的生产工艺 604

 0

本发明公开了一种碳化硅聚氨酯弹性复合材料的生产工艺，包括制得合成硅烷偶联剂、改性碳化硅、制备聚氨酯预聚物和制备碳化硅聚氨酯弹性复合材料等步骤。通过将改性碳化硅微粉加入到聚氨酯材料中，随着改性纳米SiC添加量的增加，复合材料热稳定性提高。归因于改性纳米SiC均匀分散在聚氨酯基体中，其表面羟基与聚氨酯基体发生化学交联形成了空间的网络结构，提高了复合材料耐热分解性能。

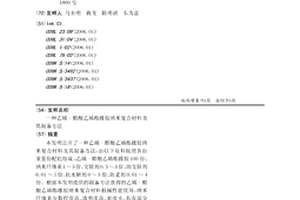

乙烯-醋酸乙烯酯橡胶纳米复合材料及其制备方法 691

 0

本发明公开了一种乙烯-醋酸乙烯酯橡胶纳米复合材料及其制备方法，由以下原料按照各自重量份配比组成：乙烯-醋酸乙烯酯橡胶100份、纳米纤维素1～5份、交联剂0.5～5份、助交联剂0.01～3份、抗水解剂0～5份、防老剂0.01～4份。根据本发明提供的制备方法获得的乙烯-醋酸乙烯酯橡胶纳米复合材料机械性能优异、纳米纤维素分散程度高、透明度高、密度小、具有部分生物基与生物可降解特性，而且其制备方法简单、易实现产业化。

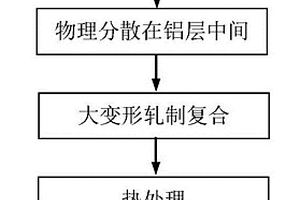

石墨烯铝基复合材料及其制备方法 918

 0

本发明公开了一种石墨烯铝基复合材料及其制备方法。该方法包括：准备石墨烯、铝粉和铝合金板材；将石墨烯和铝粉在液氮的环境中进行球磨，使石墨烯粘附到铝粉表面；将石墨烯和铝粉的粉末混合物送入真空干燥箱中烘干，然后分散在铝合金板材表面；粉末混合物和铝合金板材的质量比为1 : 3?5；将铝合金板材对折，以对折处为咬入点进行轧制复合，控制轧制速度以使两层铝合金中间的空气随着轧制的进行而排出；重复5?10次对折和轧制复合，制得石墨烯铝基复合材料；轧制复合的单道次变形量≥50％；再在620?640℃的温度下处理5?8h，制得成品。本发明所述制备方法能使石墨烯在铝基体中分散得比较均匀，并使石墨烯与铝基体间很好的结合在一起；方法简单、成本低，易于工业化推广。

连续长玻纤增强PBT复合材料及其制备方法 893

 0

本发明涉及一种连续长玻纤增强PBT复合材料，由以下质量份的原料制备而成：PBT树脂40～80，长玻纤20～50，流动改性剂1～4，增韧剂2～6，成核剂1～3，抗氧剂0.3～0.6，润滑剂0.3～1，二异氰酸酯或多元异氰酸酯0.1～1，POE?0～5。本发明所制得的长玻纤增强PBT复合材料具有优异的力学性能，耐温性好，相应的制备方法简单，生产成本无明显提高，经济效益显著，值得推广应用。

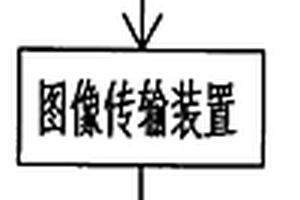

复合材料加工温度检测装置及方法 856

 0

本发明涉及一种温度检测装置及方法,尤其是一种复合材料加工温度检测装置及方法。按照本发明提供的技术方案,所述复合材料加工温度检测装置,包括温度采集装置;所述温度采集装置检测复合材料工件的温度值,所述温度采集装置通过传输装置将检测温度值传输到处理器;所述处理器接收传输装置的温度值,并与处理器内预存的校正温度值比较后,通过人机界面输出检测温度值与校正温度值的对比曲线。本发明能够实现在加工过程中对复合材料进行检测、检测精度高、操作方便且经济环保。

新型塑料复合材料包装结构 848

 0

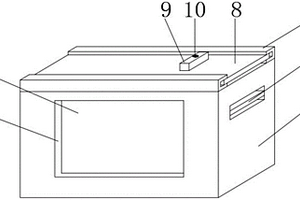

本实用新型公开的一种新型塑料复合材料包装结构，包括箱体、冷藏室和水藏室，所述箱体的前面设置有观察口，且观察口的内部安装有塑料凹槽板，所述塑料凹槽板的内部安装有透明密封板，所述箱体的一侧安装有一号内置把手，所述箱体的另一侧安装有二号内置把手。本实用新型所述的一种新型塑料复合材料包装结构，设有一号调节螺杆、二号调节螺杆、三号调节螺杆、四号调节螺杆、观察口和隔离板，能够调节水藏室和冷藏室的使用高度，能够从箱体外直接观察到新型塑料复合材料包装结构内部的储存情况，能够将水藏室和冷藏室分隔开，为新型塑料复合材料包装结构的使用带来了便利，带来更好的使用前景。

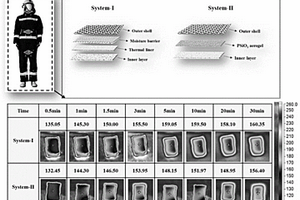

热防护服用复合材料及其制备方法与应用 969

 0

本发明公开了一种热防护服用复合材料及其制备方法与应用，属于防护服隔热材料技术领域。本发明的热防护服用复合材料的制备方法，所述方法是将聚四氟乙烯水性分散液和酸化SiO2溶胶混合，调节pH值5～6，进行缩聚反应；缩聚反应后的混合溶液进行老化、冷冻干燥，得聚四氟乙烯增强柔性二氧化硅气凝胶前驱体；然后将前驱体置于马弗炉中，380～400℃热处理，即得热防护服用复合材料；该复合材料具有良好的隔热保温性能、优异的机械性能和防水透湿性能，用于制作热防护服舒适性明显增强，在热防护服制作领域具有广泛的应用前景。

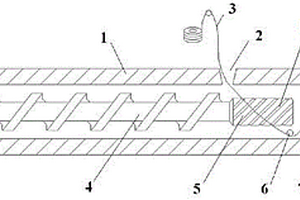

用于复合材料棒材成型的自加热平台 862

 0

本发明公开了一种用于复合材料棒材成型的自加热平台，包括支撑装置；钢化玻璃模板，钢化玻璃模板上具有多个用于设置复合材料棒材的半圆柱形槽a；热辐射灯安装基座，热辐射灯安装基座上具有多个半圆柱形槽b，半圆柱形槽a与半圆柱形槽b形状、大小均相同，热辐射灯用于复合材料棒材成型过程中对其加热；设置于支撑装置上、位于钢化玻璃模板的上方罩设有保温且透明的有机玻璃罩，本发明所述用于复合材料棒材成型的自加热平台，整个装置为全透明设计，通过使用高强度的钢化玻璃模板耐温、透明的特性，既保证钢化玻璃模板在高温下不变形，同时可以观察到成型过程，可以做到随时发现成型过程中出现的一些问题并及时解决，避免成品出现缺陷后再返工。

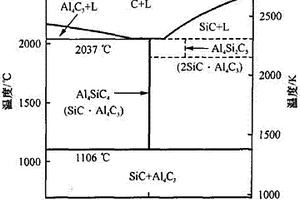

Al₄SiC₄结合Al₂O₃-SiC复合材料的制备方法 1004

 0

本发明涉及一种Al4SiC4结合Al2O3‑SiC复合材料的制备方法，属于耐火材料领域。该复合材料按重量百分比计的原料组成为：45%‑86%的高铝矾土，10‑25%的碳化硅，5‑15%的活性氧化铝，1‑15%的金属铝，0‑5%炭黑或石墨，外加上述原料总量2‑6%的酚醛树脂结合剂。生产时按配比称取各种原料，混合均匀，经混炼得到泥料，然后压制成型，先在120‑250℃下烘干10‑25 h，然后在1300℃‑1700℃埋炭气氛下烧结5‑12 h。本发明产品高温烧成过程中原位合成了Al4SiC4为结合相，其具有高熔点、高强度、高耐磨性、高化学稳定性、低热膨胀系数以及优异的抗氧化性和抗水化性能，是一种高温结构材料和高性能耐火材料。

纳米NbSe2铜基固体自润滑复合材料及其制备方法 554

 0

本发明公开了一种纳米NbSe2铜基固体自润滑复合材料及其制备方法,主要是以廉价易得的Nb粉和Se粉为原料,将二者混合均匀后装入石英玻璃管中,在惰性气体的保护下加热、保温、冷却先得到纳米NbSe2材料,再将后者按照一定的质量百分比与铜粉混合后经冷压、烧结、再冷压而得。本发明方法工艺简单、成本低廉、安全环保,特别适合于大规模的工业生产。用本发明方法制备得到的纳米NbSe2铜基固体自润滑复合材料具有允许线速度大、接触电压低、摩擦系数小、磨损率低、载流能力大等众多优异性能。

用于聚烯烃基木塑复合材料的相容剂及其制备方法 841

 0

本发明公开了一种用于聚烯烃基木塑复合材料的相容剂及其制备方法。由以下原料按照重量分数组成：低密度聚乙烯100份；甲基丙烯酸环氧丙酯5～8份；六甲氧基二硅氧烷3～5份；引发剂0.5～0.7份；催化剂0.3～0.5份；抗氧剂0.15～0.2份；润滑剂0.8～1.0份。本发明通过接枝反应，在低密度聚乙烯(LDPE)分子链上引入含有环氧基团的高活性功能单体甲基丙烯酸环氧丙酯和具有协同效应且具有疏水性的单体六甲氧基二硅氧烷，将得到的LDPE接枝聚合物作为相容剂用于聚烯烃基木塑复合材料中，聚烯烃基木塑复合材料的力学性能和耐水性能均得到较大的提高，从而扩大了热塑性聚烯烃基木塑复合材料的使用范围。

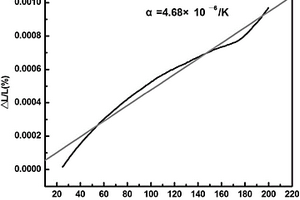

热膨胀可调的复合材料的制备方法 631

 0

本发明属于复合材料技术领域，特指一种可调热膨胀的Al2(WO4)3/SiCp/Al复合材料的制备方法，通过热压烧结制备可调热膨胀的Al2(WO4)3/SiCp/Al复合材料，在减少无机粉体添加量的情况下，通过调节Al2(WO4)3与SiC的体积分数设计新型的性能良好的Al2W3O12/SiCp/Al电子封装用复合材料，既可降低材料的热膨胀系数，又保证材料的导热性能。

高韧性高强度淀粉复合材料及制备方法 680

 0

本发明公开了一种高韧性高强度淀粉复合材料及制备方法。复合材料是由聚乳酸与改性淀粉接枝物共混而成；其中聚乳酸50～99重量份，改性淀粉接枝物50～1重量份；所述改姓淀粉接枝物是由包括以下组分的原料聚合而成：改性淀粉100重量份，烯类单体50～300重量份，引发剂0.5～10重量份，水200～500重量份；制备方法包括：所述组分按所述用量熔融共混后制得所述高韧性高强度淀粉复合材料。无需添加增塑剂，仅需改性淀粉接枝物与聚乳酸直接共混即可得到高韧性高强度的聚乳酸复合材料，生产效率高，成本低，工艺简单，性能优良，同时该材料来源生无可降解，环境友好且容易实现工业化生产。

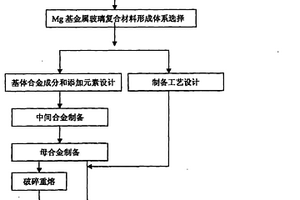

高强韧镁基块体金属玻璃复合材料及其制备方法 1037

 0

本发明公开了一种高强韧镁基块体金属玻璃复合材料及其制备方法,本发明在传统的非晶形成能力较强的镁基非晶合金成分Mg-TM-RE-Zn(TM=Cu,Ni;RE=Ce,La,Y,Nd)基础上,添加一种合金元素,该元素与主元素Mg形成化合物的焓为正,同时与合金中至少一种元素形成化合物的焓为负,使合金在液相时互溶,而在冷却过程中,添加元素与其形成焓为负的元素以金属间化合物的形式首先析出,剩余的合金成分形成为非晶基体。本发明相比于单相金属玻璃和以往的内生Mg基金属玻璃复合材料,基体中首先析出内生的金属间化合物(IMC)作为第二相,达到了显著提高强度和塑性的目的。

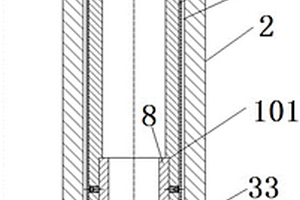

复合材料辊表面处理浇注用模具 721

 0

本实用新型公开了一种复合材料辊表面处理浇注用模具，复合材料辊表面处理浇注用模具包括：内管，外管，端盖，注胶口，其中，第二端盖设有密封圈，外管和复合材料辊之间形成待浇注空间，密封圈与所述外管、述复合材料辊的底端连接以阻止所述待浇注内腔内的有机材料液体渗出，通过注胶口向浇注空间浇注有机胶水。本实用新型的有益效果是：通过设置内管、外管和端盖相互配合，支撑并定位待浇注复合材料辊，形成可变的待浇注空间，能够在复合材料辊周面快速浇注不同厚度的复合材料层，处理工序少，并且，用抽真空的方式实现快速而均匀的浇注有机胶水，便于机械化操作，极大的提高了工作效率，并且本实用新型结构简单，易于操作。
