全部
▼
热搜：
630
0
本发明公开了静磁场中梯度材料的挤出成型制备方法。其步骤为：1）将强磁性的金属与弱磁性的陶瓷混合粉末，加入有机溶剂、分散剂与粘结剂，均匀混合，得到泥料；2）在挤出机中将泥料进行挤出成型，挤出压力为0.2～0.8MPa，在挤出口处施加静磁场，磁场强度为0.01～2T，进而获得生坯；3）在20～80℃干燥完成后，进行烧结，烧结在氩气或氮气的保护环境中，烧结温度为1200～1500℃，保温4h，然后随炉冷却。本发明方法的优点是：可以制备出成分连续变化的梯度材料；利用成熟的挤出成型工艺使生产梯度材料的手续简化、成本降低、性能提高。

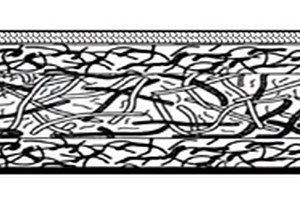

本发明公开了一种用于制备乘用车全长车身底护板的长纤维增强轻质热塑性复合板材及其制备方法，复合板材自下而上依次为防渗耐刮层、增韧抗冲层、刚性骨架层、吸音降噪层与疏水拒油层,先将增韧抗冲层、吸音降噪层所需基材纤维和增强纤维按比例混合，然后在制备刚性骨架层复合毡时，按增韧抗冲层、刚性骨架层、吸音降噪层与疏水拒油层的次序堆叠，最后再在连续型复合板材设备上经加热预压工艺，覆上防渗耐刮层形成产生底护用胚板。本发明将板材所需外功能层在制备芯层刚性骨架层时一起通过针刺固结制成复合纤维毡，避免了刚性骨架层纤维因多道针刺而造成的损伤，提高了材料内部树脂的应力传递连续性。
820
0

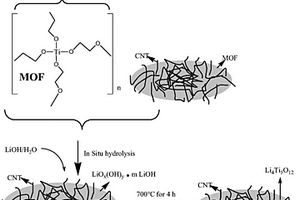

本发明公开了一种新的钛酸锂‑碳纳米管电极材料的制备方法，其步骤包括：S1：将含有4wt％碳纳米管的NMP混合物、二元醇和钛酸酯混合加入到均相反应器中，搅拌发生聚合反应后形成带有碳纳米管的聚合物混合浆体A，抽滤浆体A，用甲醇溶液洗涤后得到带有碳纳米管的聚合物M；S2：将所述带有碳纳米管的聚合物M和锂的化合物混合溶于水中，然后置于均相反应器中，在搅拌发生水解反应后得到混合物浆体B，抽滤浆体B，用甲醇溶液洗涤后得到固体N；S3：将所述固N置于高温炉中在惰性氛围中烧结处理后，得到钛酸锂‑碳纳米管电极材料。本发明所述制备方法制得的钛酸锂‑碳纳米管电极材料，能在大电流下实现充放电，克服了大电流下充放电时的容量衰减，倍率性能差的问题。
本发明属于材料制备技术领域，公开了一种过渡金属硫化物(ZnIn2S4)/NiCr LDHs复合纳米材料及其制备方法与用途，所述材料是通过静电自组装的方法利用NiCr LDHs和ZnIn2S4间静电吸引作用复合构成2D/2D纳米结构。该方法原料成本低廉、储量丰富、制备工艺简单、实验条件温和，适量ZnIn2S4和NiCr LDHs复合可以有效克服LDHs干燥过程中易堆叠和团聚的问题，制得的复合纳米材料具有较大的比表面积，有利于暴露表明活性位点提高吸附性能；且在pH值不超过9条件下zeta电位为正，对典型的水体重金属污染物Cr(VI)离子具有优异的吸附能力，在污水净化等方面具一定应用前景。
1012
0
高透湿超透气微孔膜，由含氟高分子混合料制作而成，其厚度为0.005～1.5mm，面密度为1～1200g/m2，孔隙率为30～95％，拉伸强度大于20Mpa；初始耐油性至少是5级，透湿量大于10000g/m2/d，透气性在300Pa空气压差下大于2mm/s；经水洗10次后，耐油性至少是4级，透湿量大于9000g/m2/d，透气性在300Pa空气压差下大于1.5mm/s；其中，所述含氟高分子混合料由组份A、组份B、组份C和组份D组成的组合物经无剪切式混合得到；其中各组分的质量含量依次为50～90％、3～25％、0～35％、0～3％；所述组份A为标准比重为2.13～2.18g/m3的高分子量聚四氟乙烯均聚或共聚物分散树脂与含氟离子交换树脂的共混物，其中含氟离子交换树脂与高分子量聚四氟乙烯均聚或共聚物分散树脂的质量比为0.5～10:100。
1024
0
本发明涉及一种具有金属质感的塑料件的制备方法。本发明提供一种金属粉末填充塑料粒子的办法，然后注塑成型，最后将器件置于抛光液中进行等离子抛光，得到具有金属质感的塑料器件。本发明制得的金属质感的塑料器件，具有工艺简单，成本低，金属质感强，器件同时具有良好的散热功能。本发明提供的工艺路线简单、成本低、能耗低，适合工业化生产的优点。

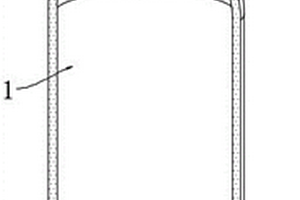

本实用新型公开了一种基于NB‑Lot物联网通信技术的智能复合材料LPG气瓶，包括瓶体，所述瓶体的顶部设置有通管，所述通管的一侧导通设置有导管，所述通管的内部滑动设置有堵头，所述通管的一侧固定设置有气缸，且堵头与气缸通过伸缩轴传动连接，所述气缸的底部设置有控制模块，所述导管的中部固定设置有流量计。本实用新型在远程终端实时监控需求设备对液化气的需求量，并更具需求量通过交换机远程发送指令至MCU处理器，MCU处理器处理指令后，根据指令控制气缸运行，气缸驱动堵头上下移动达到调节导管内部液压气通量的目的，该气气瓶基于物联网可远程自动调节液化气的通量，无需配备人工，不仅成本低，而且可做到实时调节，实用性好。
1078
0

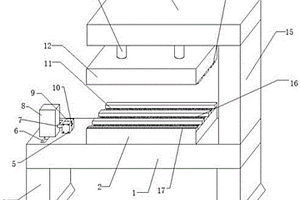

本实用新型公开了一种复合材料板簧用冲耳装置，包括工作台，所述工作台底部外壁两端固定连接有支脚，所述支脚底部外壁固定连接有减震胶垫，所述工作台顶部外壁一端固定连接有侧箱，所述侧箱顶部固定连接有顶箱，所述顶箱内壁固定连接有气缸，所述顶箱底部外壁设置有第二推杆，所述第二推杆和气缸固定连接，所述第二推杆底部外壁固定连接有压板。本实用新型通过设置气缸推动第二推杆下降，从而使压板挤压底座，底座顶部设置有多个凹槽，压板底部设置有多个矩形凸起，凹槽和矩形凸起刚好契合，将弹簧片压紧在凹槽内，然后配合底部的真空吸附机构可以使弹簧片在进行冲压的时候具有很高的稳定性，从而保证了冲压的精准性。
1102
0
本实用新型公开了一种生产连续纤维热塑性复合材料的平移式高速换纱装置，包括底板，所述底板的顶部固定连接有支撑板，并且支撑板的一侧设有两个移动装置，所述移动装置上设置有放纱装置，所述移动装置包括滑杆，且滑杆的一端固定在支撑板的一侧，所述滑杆的另一侧固定有连接板，且连接板与支撑板之间固定有与滑杆相平行的丝杠，所述丝杠上螺纹连接有转动齿轮，且滑杆上滑动有滑块，本实用新型解决了每次使用完纱锭后都需要停机全部卸下来再次批量重新换纱锭的问题，把单工位放纱设备改为双工位放纱设备，提高生产线的停机等待时间。
955
0

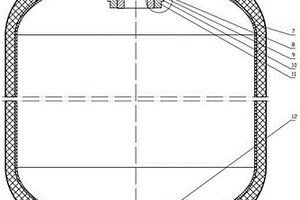

本发明公开了一种塑料内衬纤维增强复合材料高压储氢气瓶。包括塑料内衬、金属气瓶开口端和金属气瓶尾端；缠绕有预应力的纤维增强层的塑料内衬开口端与金属气瓶开口端的下端面用胶粘剂粘合，塑料内衬下端与金属气瓶尾端贴合，气瓶上端的纤维增强层与金属气瓶开口端的轴向上端面贴合，气瓶下端的纤维增强层与金属气瓶尾端的轴向下端面贴合，纤维增强层的外侧缠绕有玻璃纤维保护层，两端封头的外侧设有气瓶封头防撞层。塑料内衬开口端与金属气瓶开口端的轴向下端面间设有O型圈和防松垫片，用螺母与弹簧垫片压紧。本发明采用O型圈密封、胶合密封和塑料内衬自紧密封三重密封，当气瓶内压力越高，塑料内衬与金属气瓶开口端间压得越紧，气体泄漏越难。
824
0
本发明涉及一种γ‑Fe2O3@MoS2磁性复合材料及其制备方法，包括以下步骤：a.将乙酸铁和乙酸钠溶于去离子水中，形成混合溶液A；b.将混合溶液A中加入尿素和聚乙二醇，形成混合溶液B；c.将混合溶液B加入到反应釜中，一定温度下反应，即得到球状Fe3O4；d.将球状Fe3O4溶于硝酸溶液，超声数小时后，分别用丙酮与去离子水冲洗离心，得到球状γ‑Fe2O3；e.将钼酸钠和硫脲加入去离子水中，再加入球状γ‑Fe2O3，形成混合溶液C，加热超声一定时间；f.将配置好的混合溶液C加入到反应釜中，反应，即得到γ‑Fe2O3@MoS2磁性复合结构。该方法制备可控程度高，产品均匀，可有效提高材料的耐氧化性，提高稳定性，避免材料的氧化失效，造成颗粒表面形貌的变化，进而影响材料性能的衰减，应用广泛。
1069
0
本发明公开了一种磷酸‑硅烷共包覆金属软磁复合材料，是以金属软磁粉体为原料，先将软磁粉体进行磷化，然后将其转移到硅烷水解液中，从而在粉体表面形成金属磷酸盐和硅烷共包覆层。本发明通过磷酸和硅烷共包覆工艺在金属软磁粉体表面生成金属磷酸盐和硅烷绝缘包覆层，可以使得材料耐温性能得到大幅提升，相对于现有材料可在更高的温度下保持较低的损耗，该方法工艺简单、操作方便、成本低廉、生产效率高，适于工业上的大规模的生产，可被广泛应用于电感器、电机、传感器、低频滤波器、电磁驱动装置和磁场屏蔽等方面。
本发明公开了一种兼具二阶、三阶非线性光学性能的染料/金属‑有机框架复合材料及其制备方法与自校准温度传感应用，化学式为[M(L)x(G)y]·(R)n，其中M为金属离子，L为含有羧酸基团的柔性对称有机配体，G为溶剂分子，R表示孔道内的染料分子。该材料在900～1300nm激发下，金属‑有机框架产生二次谐波，对温度不敏感；而染料产生的双光子荧光由于染料高温荧光淬灭，因此强度会随温度升高而下降。两个信号峰的比值与温度呈现线性关系，且循环性能好，能有效应用于生理温度传感。染料被装载后的量子效率、热稳定性有明显提高，并且在不同pH/温度的水溶液和PBS生理缓冲液的稳定性高，生物相容性好。这是首次报导的利用两种非线性光学信号实现生理温度传感。
925
0
本发明公开了一种环境友好型生物基高遮光阻燃复合材料，包括面料层，底布层，中间层。本发明采用环境友好的生物基高分子及各种阻燃剂、填料和功能助剂，制备的生物基遮光膜作为中间层，所述中间层的通过阻燃PUR热熔胶实现与面料层，底布层的粘结。本发明产品既能实现高遮光，也能实现高效成炭阻燃，还具有良好的生物降解性，复合产品具有环境友好性，绿色环保，没有异味，安全健康，可广泛应用于窗帘、帐篷、围帘、浴帘、遮阳帘、隔帘领域，可在公共场所、交通工具和家庭场所等发挥阻燃遮光效果。
739
0
本发明涉及一种编织复合材料中空构件无损一体化制孔方法，其包括如下工艺步骤：根据所需要制备结构件的几何特点，设计可抽取的金属芯，制造芯轴模具，根据钻孔的位置以及形状设计相应的预埋孔和形控塞，将金属轴芯置入模具，然后注入熔融状态下的蜡或是高分子聚合物，使该金属芯上覆盖上蜡或高分子聚合物，成为复合芯轴，该芯轴将随后被夹持到编织装置的抽取机构上，得到表面覆有增强体的编织芯轴，最后置入结构件内表面模具，注入树脂，冷却固化，加热除尽内部蜡或者高分子聚合物后抽出金属轴芯得到中空带孔的编织纤维增强结构件。本发明具有制造工艺简单，制孔参数可调，一次成型，强度高等诸多优点。
645
0
本发明公开了一种连续纤维复合材料结构件原位增材制造方法，打印步骤如下：(1)根据目标结构进行结构设计，确定支撑结构和本体结构；(2)XY轴运动单元带动热塑性材料挤出机构在成型托板上打印支撑结构；(3)XY轴运动单元带动连续纤维送料机构在步骤(2)打印完成的支撑结构表面上打印连续纤维，通过旋转机构带动支撑结构转动实现连续纤维的缠绕；(4)打印完一层连续纤维，翻转机构带动支撑结构摆动设定角度，XY轴运动单元带动连续纤维送料机构打印下一层连续纤维，通过旋转机构带动支撑结构转动实现连续纤维的缠绕；(5)重复步骤(4)完成结构件打印，去除支撑结构；本发明方法制造过程简单，并且有效提高打印结构件的强度。
本发明公开了一种利用水热法制备铜/氧化亚铜包覆石蜡微胶囊光热转换相变储能复合材料的方法：将切片石蜡与油胺混合，在65～85℃下搅拌均匀得到石蜡‑油胺混合物；将还原剂葡萄糖、铜源溶于去离子水中，混合均匀并逐滴加入到所述的石蜡‑油胺混合物中，在65～85℃的条件下，搅拌均匀得到反应混合物；将所得反应混合物置于高压反应釜中，在120～150℃下反应6～24小时，所得反应液经离心、去离子水洗涤、50℃下干燥12h后即得铜/氧化亚铜包覆石蜡光热转换相变储能微胶囊。本发明的制备方法简单、成本低廉，利用高导热系数的铜和高吸光性的氧化亚铜对石蜡进行包裹，所制备的微胶囊，粒径大小均匀，且小于3微米，具有良好的导热性能和优异的吸光性能。
840
0
本发明公开了一种软磁复合材料的表面硼化绝缘包覆方法。将磁粉置于含硼的粉末中，装入密闭的容器中，再放入加热炉中加热到900-1050oC，保温时间为20-90min，随炉冷却，取出得到混合粉末，将混合粉末溶解于去离子水中，并加热，过滤，重复溶解过滤步骤，得到绝缘包覆后的磁粉。本发明绝缘包覆后的磁粉表面形成的金属硼化物和氧化物的膜致密性优良，覆盖均匀，有很好的绝缘作用。而且，这种绝缘膜耐高温，可进行高温下退火处理，大大降低了软磁粉的磁损耗。本发明能有效解决软磁粉芯的传统绝缘包覆方法所得到的包覆层耐高温性不强，结合能力不高，均匀性不好等问题。
816
0
本发明公开了一种丝胶/碳酸钙纳米复合材料及其制备方法,该材料中含有机成分和矿物质,所述有机成分为脱胶后的丝胶蛋白,所述矿物质为碳酸钙晶体。本发明模拟天然贝壳中的生物矿化作用,利用生物大分子自组装调制碳酸钙晶体生长,可方便地控制纳米碳酸钙的制备条件,同时由于生物矿化组装的高度严密性,有机基质会在合适的条件下最大程度地调控碳酸钙晶体的成分和形貌,使其生成为纳米材料。该纳米材料的颗粒均匀,光滑度高,分散性好,耐热性、消旋光性、耐磨性、阻燃性等物理性能均得到一定提高。
本发明公开了一种用于血液环境的碳纳米管-磷酸胆碱基聚合物复合材料的制备方法。该方法将碳纳米管处理后使其表面带有特定引发基团,然后用原子转移自由基聚合反应引发2-(甲基)丙烯酰氧乙基磷酸胆碱单体聚合,得到聚2-(甲基)丙烯酰氧乙基磷酸胆碱接枝的碳纳米管。这种方法简单易行,可控性强,所得磷酸胆碱聚合物保护的碳纳米管在水生理环境中表现出良好的溶解性、稳定性和高生物相容性。本发明提供的经磷酸胆碱聚合物保护的碳纳米管作为生物纳米材料在药物缓释、基因传递、生物分子诊断和检测、生物分子分离、生物传感器等领域中有着巨大的应用前景。
本发明涉及一种新型PbWO4/RF/CQDSx复合材料光催化剂的制备方法及其应用，以水热法为基础制备PbWO4并用RF和CQDS对其进行修饰，因为RF与PbWO4之间形成异质结，有助于增加其稳定性，CQDS具有良好的上转换光致发光特性，改善PbWO4的光响应能力，共同修饰PbWO4促进光催化反应的高效进行。改变RF、CQDS添加量朝着最佳实验效果方向进行优化，CQDS作为PbWO4/RF的载体，不仅使它稳定性增强、比表面积增大而且抑制电荷载体的重组，增强光吸收，对有机染料RhB(罗丹明B)、MO(甲基橙)、苯酚的降解以及对有毒重金属Cr(Ⅵ)的光催化还原效果大大提高。
1063
0

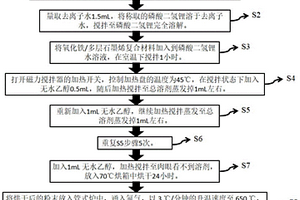

本发明公开一种三明治结构磷酸铁锂薄膜/多层石墨烯复合材料及其制备方法，将磷酸二氢锂溶于水溶液，加入氧化铁/多层石墨烯搅拌，形成均匀的混合液。采用了无水乙醇作为析出剂和防团聚剂，采用多次无水乙醇添加和溶剂蒸发的方法，使磷酸二氢锂在氧化铁/多层石墨烯的纳米孔内和表面产生均匀沉积。最终在多层石墨烯两侧表面形成均匀的磷酸二氢锂/氧化铁均匀薄膜。通过高温处理后，在多层石墨烯表面形成均匀的磷酸铁锂薄膜。本材料在柔性锂离子电池领域具有应用前景。
864
0

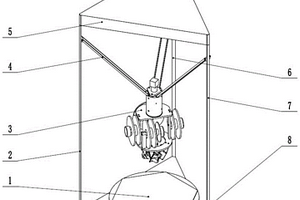

一种连续纤维增强高性能树脂复合材料原位增材制造设备，包括支撑架、打印头和打印热床；支撑架包括上支撑板以及与上支撑板通过三个支撑立柱固定的下支撑板，每个支撑立柱上均设有可沿支撑立柱上下滑动的滑块，滑块上铰接有支撑杆；打印热床固定在下支撑板上；打印头包括：上连接板、与上连接板通过固定柱连接的下连接板、设置在上连接板和下连接板之间的四个树脂料盘和一个纤维料盘、与上连接板上端面固定的旋转机构、与下连接板下端面固定的喷嘴；喷嘴的进料端设有分别与四个树脂料盘和一个纤维料盘对应的五个进料口；旋转机构分别与三根支撑杆的一端铰接。利用本发明，可以实现多种树脂材料和连续碳纤维的原位浸渍挤出。
867
0
本发明提供了一种具有负氧离子释放效果的高强度秸秆聚丙烯复合材料及其制备方法，采用秸秆与PP混合组成的木塑体系，PP‑MAH作为相容剂增强两相相容性，用偶联剂对秸秆纤维进行处理提高了填料的相容性和木塑的力学性能；采用纳米二氧化钛作为光媒触，在光的照射下，有负氧离子释放效果；并且原料常见，操作方法简单，适用于工业化大规模生产，在桌椅家具、室内设施、清洁空气方面具有广阔的应用前景。

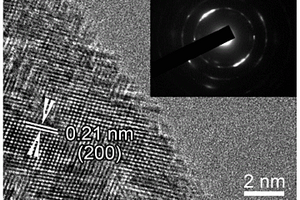

本发明公开了一种碳纤维负载氧化镁颗粒交联纳米片阵列复合材料及其制备方法和作为锂金属电池负极骨架材料在制备锂金属电池负极中的应用。通过电沉积的方式在碳纤维上负载了氢氧化镁纳米片，在此基础上热处理后得到亲锂的氧化镁颗粒交联纳米片阵列。将其作为锂金属电池负极骨架材料与金属锂片组装成电池进行电化学沉积锂金属得到锂金属电池负极。本发明电沉积后得到的锂金属电池负极依然表现出较低的极化电压，较高的沉积‑溶解效率和较长的寿命，电学性能优异，具有广阔的应用前景。

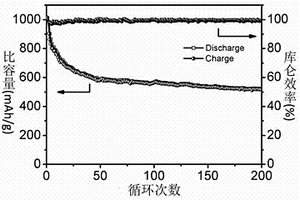

本发明提供了一种用于锂硫电池正极的具有核壳结构的S@TiO2/聚吡咯复合材料的制备方法，该方法具体包括：首先以间苯二酚‑甲醛树脂球作为牺牲模板，然后用钛酸丁酯作为原料在间苯二酚‑甲醛树脂球上均匀覆盖一层Ti(OH)4，通过高温煅烧得到TiO2中空球，热熔融法填充硫后得到S@TiO2复合结构,利用化学氧化法制备聚吡咯纳米线，最后通过超声搅拌将S@TiO2与聚吡咯纳米线复合均匀，形成S@TiO2中空球外缠绕聚吡咯纳米线的复合结构。该结构可以有效抑制聚硫化物的扩散和充放电过程中的体积膨胀，高导电性的聚吡咯纳米线可以进行有效的电子传导，两者协同作用从而提高锂硫电池的电化学性能。
1089
0

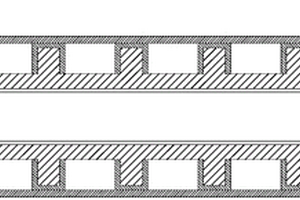

本实用新型公开了一种基于AgNPs/PTFE复合材料的牙椅水路抗菌管路，包括管道本体(1)，管道本体(1)内壁设有AgNPs/PTFE复合涂层(4)，管道本体(1)外侧壁设有一组并排分布的环形加强筋(2)，环形加强筋(2)外侧设有外套管(3)；所述外套管(3)包括半圆环形结构的上半套管(301)和下半套管(302)，上半套管(301)和下半套管(302)的内壁面均设有与环形加强筋(2)相卡合的插环(303)；上半套管(301)下表面的两端设有T型插接条(304)，下半套管(302)上表面的两端设有与T型插接条(304)相配合的插接槽(305)。本实用新型具有能够有效降低管路发生生物污染现象的特点。
1085
0
本实用新型提出了一种生产生物质热塑复合材料的旋转式造粒机，包括机架，机架一侧设有料斗组件，机架内设有电机、减速机和旋转轴，料斗组件包括圆柱体结构的料斗壳体，料斗壳体中设有辊压组件；辊压组件包括圆形结构的转板，转板设置在料斗壳体中、与旋转轴的延伸端相连接，转板的外缘处呈圆周状的布设多个辊压机构；辊压机构包括外连接板、内连接板、第一压辊和第二压辊；本实用新型提高了工作效率，保证了造粒效果。
680
0

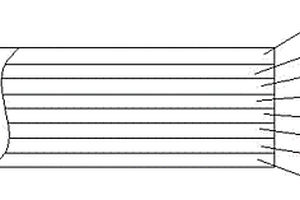

本实用新型公开了一种碳纤维复合材料往复式压缩机阀片。该阀片为长条形阀片，两端为半圆弧形，其一端开有与往复式压缩机阀座连接的孔；根据所需阀片厚度，碳纤维的布置方向与阀片长度方向分别为0°、＋45°、－45°、0°依次逐层，并且以中心层为对称面逐层对称敷设，直至设定厚度，纤维层数为偶数。制备时根据设定的纤维敷设方法，将体积分量为60-80%的碳纤维以设定的敷设方向与体积分量为20-40%的固化树脂混合后，在120～200℃进行固化，在固化时在层合板上施加压紧力压紧。本实用新型有效降低往复式压缩机噪音，增加往阀片的抗疲劳性能；对于不同形状的阀片，可根据碳纤维的分布角度不同实现所需的强度要求。
792
0

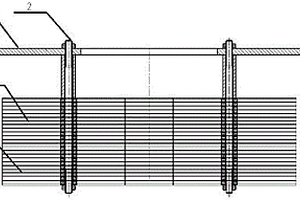

本实用新型公开了一种采用复合材料的蓝宝石长晶炉上部保温屏，包括不锈钢板（1），钼拉杆（2），钼上屏（4）和钨下屏（3），所述的钼上屏（1）和钨下屏（3）设置为外径和内径相同的圆环状保温层，相互之间通过所述的钼拉杆（2）连接固定，并通过所述的不锈钢板（1）进行安装，所述的钨下屏（3）设置在所述的钼上屏（4）的下方，处在高温区，所述的钼上屏（4）设置为钼材质。所述的钨下屏（3）设置为钨材质。本实用新型可实现处于高温区的部件不宜损坏，延长使用寿命。
中冶有色为您提供最新的浙江杭州有色金属复合材料技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2025年03月25日 ~ 27日
2025年03月28日 ~ 30日
2025年03月28日 ~ 30日
2025年04月11日 ~ 13日
2025年04月11日 ~ 13日
