云南有色金属复合材料技术理论与应用

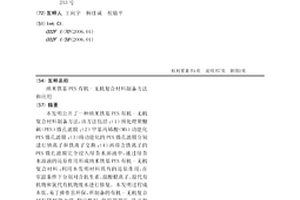

纳米铁基PES有机-无机复合材料制备方法和应用 615

 0

本发明公开了一种纳米铁基PES有机-无机复合材料制备方法，该方法包括：（1）预处理聚醚砜（PES）微孔滤膜；（2）甲基丙烯酸（MA）功能化PES微孔滤膜；（3）将功能化的PES微孔滤膜分别进行钠离子和铁离子交换；（4）再将含铁离子的PES微孔滤膜完全浸入绿茶水溶液中，通过绿茶水溶液的还原作用形成纳米铁基PES有机-无机复合材料；利用本发明材料具有的还原作用，在室温条件下分别对含抗生素、溴酸根离子、溴代有机物和氯代有机物废水进行修复。本发明过程成本低、易于操作且环保，所制备的有机-无机复合材料降解能力强、稳定性好、使用周期长，且该复合材料能有效固定纳米铁颗粒、易回收和再生，属于环境友好型功能材料，适合于工业化生产。

三组元CuO-Cu-TiO2纳米管阵列复合材料的应用、应用装置及其制备方法 875

 0

本发明涉及一种三组元CuO-Cu-TiO2纳米管阵列复合材料的应用、应用装置及其制备方法，属于新能源材料的开发与研究技术领域。该三组元CuO-Cu-TiO2纳米管阵列复合材料用作锂离子电池的电极。以三组元CuO-Cu-TiO2纳米管阵列复合材料用作锂离子电池的工作电极，以锂箔为对电极和参比电极，以Celgard2400膜为隔膜，以含1mol/LLiPF6混合液为电解液，在充满高纯氩气的手套箱中组装成扣式锂离子电池。首先采用阳极氧化法制备的三维有序TiO2纳米管阵列；在TiO2纳米管阵列上恒压沉积Cu纳米颗粒；最后进行热处理制备得到三组元CuO-Cu-TiO2纳米管阵列复合材料。本方法制备工艺简单，无需添加额外的导电剂和聚合物粘结剂。

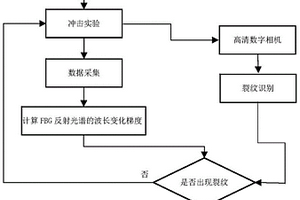

基于光纤光栅传感的复合材料冲击裂纹检测算法 626

 0

本发明涉及一种基于光纤光栅传感的复合材料冲击裂纹检测算法，属于复合材料的结构健康检测技术领域。包括步骤：S1，把光纤光栅传感器埋入固化到复合材料中，并对复合材料进行冲击实验；S2，采集冲击实验的光纤光栅传感器光谱数据；S3，计算光纤光栅传感器反射光谱的波长梯度变化量；S4，高清数字照相机对复合材料冲击样本进行实时照相采样；S5，根据高清数字照相机判断识别复合材料裂纹情况等。本发明基于光纤光栅传感的复合材料冲击裂纹检测算法，本算法利用波长梯度变化量来确定复合材料冲击裂纹的产生，并通过光纤光栅传感器反射光谱的归一化扩展宽度来判断冲击裂纹的密度，具有较高的识别率与计算效率。

CNTs/TiO2纳米复合粉末增强Cu基复合材料的方法 868

 0

本发明公开了一种CNTs/TiO2纳米复合粉末增强Cu基复合材料的方法，该方法首先通过高能球磨获得片状铜粉或铜合金，利用Ti盐的水解制备CNTs/TiO2纳米复合粉末；经过低能球磨将片状Cu粉或铜合金与CNTs/TiO2均匀混合后，最终压力烧结制备出CNTs/TiO2增强Cu基复合材料；该发明有利于充分发挥二元增强相的CNTs/TiO2纳米复合粉末所产生的协同增强效应，在增强Cu基体时表现出比单组元增强相更优异的性能；CNTs/TiO2增强Cu基复合材料的抗拉强度、显微硬度和电导率分别为294MPa，112HV和85.4% IACS；此外，相比于纯铜样品，CNTs/TiO2纳米复合粉末增强Cu基复合材料在大幅提高力学性能的同时并未严重降低电导率。

溶解性有机质/Fe₃O₄/碳纳米管复合材料的合成方法及应用 899

 0

本发明公开一种溶解性有机质/Fe₃O₄/碳纳米管复合材料的合成方法及应用，属于材料制备领域；该方法是将Fe₃O₄颗粒和氨基化碳纳米管分散于二氯甲烷和无水乙醇的混合液中；将分散液水浴加热，然后在分散液中加入有机质，氮气保护下搅拌1.5～2.5 h后，用去离子水清洗至洗液为中性，真空干燥制得溶解性有机质/Fe₃O₄/碳纳米管复合材料；本发明充分利用了溶解性有机质和三价铁的良好电子穿梭能力以及氨基化碳纳米管具有优良伸缩性、较大比表面积、能传导电子等特性；本发明方法合成的复合材料不仅能高效介导微生物还原Cr(VI)或甲基橙，也能在两种污染物并存的体系里，发挥出色的介导还原效应；本发明制得的材料对含重金属偶氮染料废水的微生物修复具有很好的应用前景。

耐磨碳纳米纸-金属复合材料的制备方法 880

 0

本发明公开了一种耐磨碳纳米纸-金属复合材料的制备方法，采用粉末冶金的方法，将金属粉体置于CNP上可以制备出耐磨碳纳米纸-金属复合材料，包括以下步骤：(1)压制：在模具铺上碳纳米纸，并在任意一面或两面均匀铺一层金属粉，并在200MPa-1000MPa下进行冷压成型；(2)烧结：将压制好的材料在惰性气体环境下采用间断式加热烧结，先让温度升至300℃-400℃保温，再将温度升到500℃-1200℃保温，再进行自然降温；(3)复压：烧结好的材料在200MPa-1000MPa下进行复压；(4)复烧结：复压后的材料在惰性气体环境下500-700℃进行再次烧结，并保温烧结4h，制成不发生团聚，质量轻、成本低且性能良好的耐磨碳纳米纸-金属复合材料。

陶瓷材料及其制备方法、聚四氟乙烯-陶瓷复合材料及其制备方法和基板 859

 0

本发明提供了一种陶瓷材料及其制备方法，所述陶瓷材料具有式I所示的通式。本发明提供了一种聚四氟乙烯-陶瓷复合材料，由陶瓷粉和聚四氟乙烯制备得到，所述陶瓷粉具有式I所示的通式。本发明提供了一种聚四氟乙烯-陶瓷复合材料的制备方法，包括：在硅烷偶联剂的作用下，将陶瓷粉、聚四氟乙烯和破乳剂进行混合，得到聚四氟乙烯-陶瓷复合材料，所述破乳剂包括醇类化合物或醚类化合物；所述陶瓷粉具有式I所示的通式。本发明提供了一种基板，由上述聚四氟乙烯-陶瓷复合材料制备得到。本发明提供的聚四氟乙烯-陶瓷复合材料具有较高的介电常数、较低的损耗，品质因数较高，而且具有较高的热导率。xLi2TiO3-(1-x)ZnNb2O6?式I。

内生Cr2B和MgO双相颗粒增强镁基复合材料的制备方法 1331

 0

本发明公开一种内生Cr2B和MgO双相颗粒增强镁基复合材料的制备方法，属于金属基复合材料领域，采用B2O3粉末、Cr2O3粉末为原料，混合均匀、烘干、压制得到混合粉末坯，将混合粉末坯分批加入到CO2气体保护下的镁或镁合金熔体中进行内生反应，反应的同时进行搅拌，内生反应结束后，加入C2Cl6和MgCO3的混合精炼剂进行除气、除渣精炼；将复合熔体静置、清除表面残渣后浇入铸模，得到内生Cr2B和MgO双相颗粒增强镁基复合材料；本发明所涉及的镁基复合材料，具有内生的Cr2B和MgO颗粒与基体的界面相容性好，增强颗粒尺寸可控，增强相分布均匀，高比强、高弹性模量等特点，工艺简单，适合规模化生产。

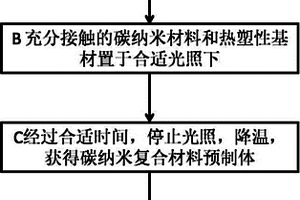

基于光热效应制备碳纳米复合材料的方法 1013

 0

本发明公开一种基于光热效应制备碳纳米复合材料的方法。碳纳米材料（包括碳纳米管、碳纳米纤维、石墨烯、碳纳米角和足球烯）具有良好的光热效应。将碳纳米材料与热熔性基材接触，在光照的作用下，接触的位置发生熔合，未接触部分热熔性基材不发生熔化。本发明无需预先制作碳纳米材料结构，直接将碳纳米材料与热熔性基材进行复合，方法简便，不受热熔性基材形状结构限制。

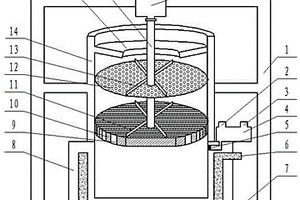

陶瓷-金属复合材料制备装置和制备陶瓷-金属复合材料方法 719

 0

本发明涉及一种陶瓷-金属复合材料制备装置和制备陶瓷-金属复合材料方法，属于金属基复合材料技术领域。该装置包括支架、金属铸型、陶瓷颗粒调整装置、金属液喷出装置和冷却水循环装置，所述陶瓷颗粒调整装置包括陶瓷颗粒特定区域通道、过料板、刮料板和入料缸体，金属液喷出装置位于金属铸型上。该方法为金属液喷出装置将金属液以雾滴状喷出到金属铸型中，陶瓷颗粒从陶瓷颗粒调整装置中的陶瓷颗粒特定区域通道落入到金属铸型中，通过调整陶瓷颗粒特定区域的形状制备不同形状的陶瓷-金属复合材料。该装置与方法与传统的相比，能够制备得到各种体积分数、分布区域、形状的陶瓷-金属复合材料，适用范围广。

具有高温陶瓷涂层YSZ-RETaO₄的SiC基复合材料及其制备方法 1018

 0

本发明涉及复合材料技术领域，具体公开了具有高温陶瓷涂层YSZ‑RETaO₄的SiC基复合材料及其制备方法，称取氧化铝、氢氧化铝、磷酸二氢铝和氧化钙，与无水乙醇一起进行球磨，混合均匀后干燥后过筛；通过过筛的粉末将SiC基体包埋在氧化铝瓷舟中，并进行高温煅烧，使SiC基体表面形成过渡层；采用大气等离子喷涂的方法将YSZ和RETaO₄粉末喷涂到过渡层表面，形成表面喷涂有陶瓷涂层的SiC复合材料。本专利制备的碳化硅基复合材料的热导率为0.67～0.82W·m^‑1·K^‑1之间，满足超高温2200～2500℃以上的使用环境。

改性Fe3O4@MOF复合材料的制备方法及其应用 850

 0

本发明涉及一种改性Fe3O4@MOF复合材料的制备方法及其应用，属于材料制备技术领域。本发明采用溶剂热法制备超顺磁四氧化三铁纳米微粒，采用层层自组装方法，以超顺磁四氧化三铁为核，在其表面沉积金属中心离子和有机配体原位合成MOF得到Fe3O4@MOF复合材料，并对Fe3O4@MOF复合材料进行表面改性即得改性Fe3O4@MOF复合材料，该改性Fe3O4@MOF复合材料可用于吸附工业废水中的重金属汞离子。

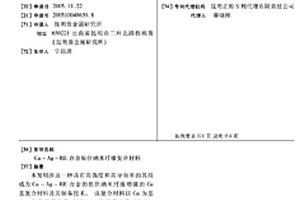

Cu-Ag-RE合金原位纳米纤维复合材料 987

 0

本发明涉及一种具有高强度和高导电率的其组成为Cu-Ag-RE合金的原位纳米纤维增强的Cu基复合材料及其制备技术。该复合材料以Cu为基体,含有质量分数≤15%Ag和质量分数≤0.1%RE。利用Cu-Ag合金共晶组织和微量RE添加剂的细化合金组织的作用,采用大变形和合理的热机械处理,形成以Ag纳米纤维为强化相的原位纳米纤维增强的复合材料。通过优化制备过程中各种工艺参数,可获得其抗拉强度与导电率性能的优化组合的复合材料,其最高性能达到:极限抗拉强度UTS≥1.5GPa;相对导电率≥60%IACS。本发明Cu-Ag-RE合金原位纳米Ag纤维增强Cu基复合材料可用作具有高强度和高电导率的导体材料。

银-陶瓷电接触复合材料及其制备方法 1027

 0

本发明公开了一种银?陶瓷电接触复合材料及其制备方法，该银?陶瓷电接触复合材料成分(重量％)为：陶瓷(Ti3AlC2)为：1％～5％，稀土氧化物(Y2O3)为：0.1％～5.0％，稀土氧化物(Gd2O3)为：0.1％～5.0％，氧化锡(Sn2O3)为：0.1％～5.0％，余量为Ag。制备方法包括：将银粉与陶瓷粉、稀土氧化物粉、氧化锡粉等，比配好搅拌混合均匀，采用热等静压高致密化处理和热加工，获得一种长寿命自润滑银?陶瓷电接触复合材料。本发明制备工艺简单，对环境无污染，复合材料的综合性能优异且稳定，适合于工业化生产，所得到的复合材料已应用于制备电工触头材料、电刷材料、受电弓滑板、电极材料等。

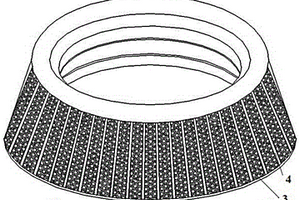

蜂窝状陶瓷-金属复合材料立磨磨辊制备方法 1017

 0

本发明涉及一种蜂窝状陶瓷-金属复合材料立磨磨辊制备方法，属于金属基复合材料技术领域。首先制备蜂窝多孔陶瓷预制体，然后将蜂窝多孔陶瓷预制体制备蜂窝状陶瓷-金属复合材料耐磨镶块该蜂窝状陶瓷-金属复合材料耐磨镶块带有间隙肋、镶嵌孔、镶嵌柱；将蜂窝状陶瓷-金属复合材料耐磨镶块进行热处理，然后在镶嵌孔、镶嵌柱上外表面涂耐火涂料，将两两耐磨镶块镶嵌柱嵌入镶嵌孔中使耐磨镶块牢固拼接一起；放入立磨磨辊砂型中，然后浇铸熔炼好的韧性金属液，完全凝固后形成复合材料立磨磨辊，复合材料立磨磨辊进行整体热处理制备得到蜂窝状陶瓷-金属复合材料立磨磨辊。本发明耐磨复合镶块不需外部卡具，只需将镶嵌柱嵌入镶嵌孔中，便可牢固拼接。

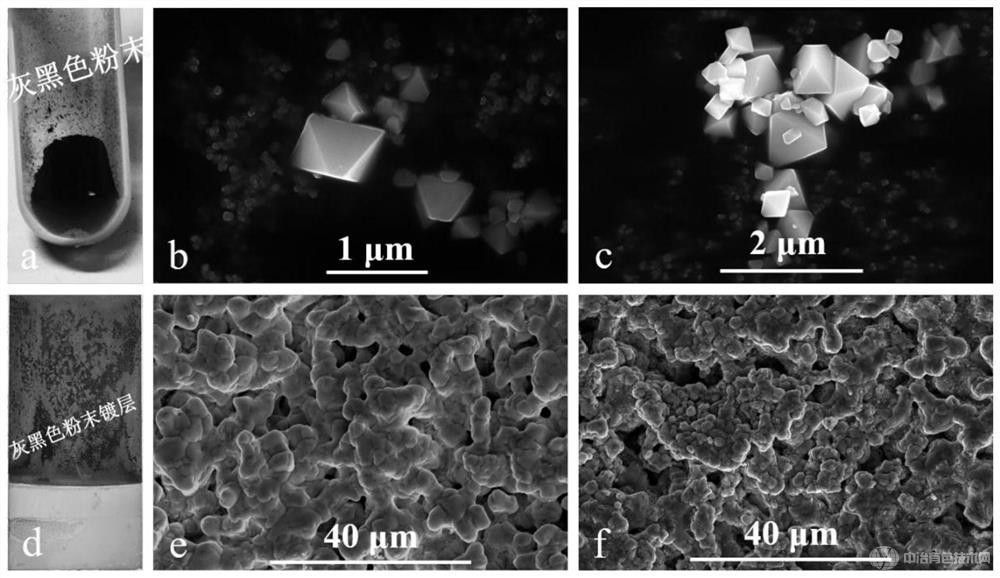

通过低共熔型离子液体制备四氧化三钴材料的方法 2237

 0

本发明提供一种通过低共熔型离子液体制备四氧化三钴材料的方法。与传统水体系相比，离子液体完全由阴阳离子构成，无质子干扰，其独特的氢键有序结构和软模板效应，在纳米功能材料的制备中起到了重要作用。本发明利用低共熔型离子液体的性质特点，通过使用低共熔型离子液体一步电沉积+煅烧法即可得到四氧化三钴产品，且电镀液体系能多次重复使用。在制备过程中无污染物产生，绿色环保。
