江西宜春有色金属复合材料技术理论与应用

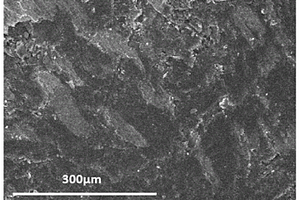

添加稀土氧化铈的反应熔体浸渗法制备C/C-SiC复合材料方法 937

 0

一种添加稀土氧化铈的反应熔体浸渗法制备C/C‑SiC复合材料方法，包括以下步骤，浸渍料浆配制，在丁腈改性酚醛树脂中加入碳化硅和氧化铈球磨细粉，搅拌混合，将混合粉末倒入无水乙醇和丙酮溶剂中溶解，再加入六次甲基四胺兑为树脂溶液，混合得浸渍料浆；将T300型碳纤维通过浸渍料浆浸渍、缠绕后，晾干，根据需要将其裁剪，并层层叠加到一起经过热压机模压成型制得碳纤维增强酚醛树脂复合材料；将上述碳纤维增强酚醛树脂复合材料，经过惰性气体Ar氛围高温热解；再通过RMI工艺渗Si处理，得到碳纤维增强陶瓷基复合材料。本发明的方法可大大提高成品致密度，提高材料的流变应力、抑制在高应变条件下的动态再结晶，降低磨损率同时改善粘结剂热分解性能的作用。

新型环保纳米复合材料及其制作方法 621

 0

本发明公开了一种新型环保纳米复合材料，所述复合材料由如下主要重量份原料制备而成：聚乳酸20‑30份、改性纳米纤维素0.2‑0.3份、氮掺杂的碳量子点1‑2份、氧化石墨烯7‑11份、Au24(SC2H4Ph)16纳米金团簇0.05‑0.1份、Au36(SCH(CH3)Ph)24纳米金团簇0.05‑0.1份；本发明还公开了所述复合材料的制作方法，包括纳米纤维素的制备、纳米纤维素的改性、氮掺杂的碳量子点的制备、氧化石墨烯的制备、材料复合等步骤。本发明以聚乳酸为材料基料，采用改性纳米纤维素对其进行改性，再熔融共混氮掺杂的碳量子点和氧化石墨烯以及少量的贵金属纳米团簇，制备得到的复合材料具有较好的力学性能、韧性以及强度，是一种绿色可降解的环保材料。

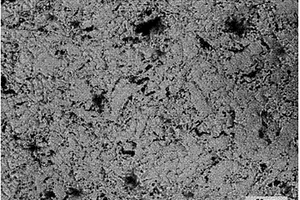

三维尺度纳米碳材料增强镁基复合材料的方法 674

 0

一种三维尺度纳米碳材料增强镁基复合材料的方法，包括以下步骤：将碳纳米管和氧化石墨烯分别加入到乙醇中，超声处理分别得到0.1‑3mg/ml和0.1‑1mg/ml的分散液；将两种溶液同时加入U型管中，电泳处理得到三维尺度纳米碳材料（CNT‑GO）；将镁或镁合金粉加入到乙醇中得镁粉浆液；将CNT‑GO溶液滴加到镁粉浆液中，搅拌，得CNT‑GO/镁粉混合浆液，过滤、真空干燥和冷压得复合材料生坯；氩气保护，550‑650℃烧结，热挤压成型，得CNT‑GO/镁基复合材料。本发明工艺成本低，操作简单，安全可靠，三维尺度纳米碳材料在镁基体中分布均匀，界面结合强度高，晶粒细化效果明显，复合材料性能优异。

添加稀土氧化物及纳米二氧化硅的树脂基复合材料制备方法 826

 0

一种添加稀土氧化物及纳米二氧化硅的树脂基复合材料制备方法，包括以下步骤，配方制备，将芳纶纤维、酚醛树脂、氧化镁、紫铜棉、重晶石、颗粒石墨、纳米二氧化硅、黏土、还原铁粉、氧化铈细粉、氧化钇细粉充分混合拌料；再将拌好的配料放入热压机中压制成型；之后将热压成型后的树脂基复合材料，放入电热鼓风干燥箱中热处理，得到稀土及纳米二氧化硅增强树脂基复合材料。本发明方法制备的树脂基复合材料，摩擦系数提高18%以上，高温350℃下磨损率降低70%，硬度提高5%，冲击强度提高10%，抗剪强度提高3%，抗压强度提高5%。

添加多种稀土氧化物协同改善C/SiC复合材料性能的方法 1073

 0

一种添加多种稀土氧化物协同改善C/SiC复合材料性能的方法，它包括以下步骤，在无水乙醇和丙酮中加入氧化铈、SiC细粉、氧化镧细粉和丁腈改性酚醛树脂，搅拌均匀充分溶解，再加入六次甲基四胺，即为浸渍料浆；将T300型碳纤维通过浸渍料浆浸渍、缠绕后，晾干，将其裁剪为方形，并层层叠加到一起模压成为碳纤维增强酚醛树脂复合材料；上述的碳纤维增强酚醛树脂复合材料，经过惰性气体高温热解；再通过RMI工艺，经高温真空毛细管渗Si处理，得到碳纤维增强陶瓷基复合材料。本发明的方法在RMI工艺中渗Si时，稀土氧化镧细粉起到催渗作用，浸渍料浆添加稀土氧化铈细粉提高成品致密度减小孔隙率，提高材料的流变应力，强化了复合材料的耐高温强度和散热率。

纳米无卤阻燃尼龙6复合材料的制备方法 820

 0

本发明提供一种纳米无卤阻燃尼龙6复合材料的制备方法，以PA6，阻燃母粒，相容剂，玻璃纤维为原料，经挤塑成型。其特征是包括以下步骤：（1）混合：将PA6，阻燃剂母粒，相容剂从高速搅装置的主喂料口加入，而玻璃纤维通过侧喂料口加入并混合均匀，为均匀混合料；（2）将均匀混合料通过双螺杆挤塑成型装置挤塑成型，即为纳米无卤阻燃尼龙6复合材料。所述的PA6包括各种粘度的尼龙树脂,所述的相容剂为聚乙烯或聚丙烯接枝马来酸酐聚合物。利用本发明方法制备的纳米无卤阻燃尼龙6复合材料具有优异的性能，解决了石墨烯的团聚和分散问题，以及磷氮阻燃剂不稳定的问题。利用本发明方法制备的纳米无卤阻燃尼龙6复合材料石墨烯分散均匀，制备出的复合材料阻燃性能稳定。

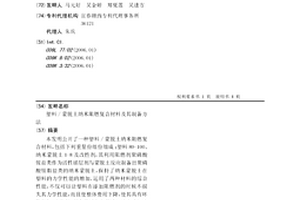

塑料/蒙脱土纳米阻燃复合材料及其制备方法 710

 0

本发明公开了一种塑料/蒙脱土纳米阻燃复合材料,包括下列重量份组份组成:塑料80-100、纳米蒙脱土1-8及改性剂,其利用阻燃剂聚磷酸铵盐类作为活性插层剂与蒙脱土反应制备出聚磷酸铵脂盐类的纳米蒙脱土,保持了纳米蒙脱土在塑料的力学性能的增加,运用了两种材料的综合性能,不仅可以让塑料在添加阻燃剂的时候不损失其力学性能,而且使整体费用下降,使其具有环保阻燃,高阻隔,具有较好的力学性能的多功能纳米阻燃复合材料。

导热石墨复合材料及其制备方法 721

 0

本发明适用于石墨复合材料技术领域，提供了一种导热石墨复合材料及其制备方法，该导热石墨复合材料的制备方法包括以下步骤：将片状石墨和铝粉进行混合后，再与界面浸润剂进行混合，得到混合粉料；将粘结剂与溶剂进行混合后，再与上述混合粉料进行混合，得到浆料；将上述浆料通过丝网印刷法印刷至衬底上，并进行干燥处理，得到厚膜；将厚膜进行成型加工后，再进行有机物排除处理和冷等静压处理，得到素坯；将素坯进行放电等离子烧结，得到所述导热石墨复合材料。该制备方法制得的导热石墨复合材料具备明显的高定向排列，其定向度较高，从而可以在xy面上实现高导热性能。

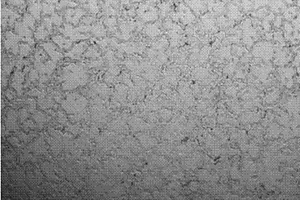

包覆氧化锌石墨烯增强镁合金复合材料的方法 1097

 0

一种包覆氧化锌石墨烯增强镁合金复合材料的方法，包括以下步骤：采用液态分散法先制备包覆氧化锌石墨烯与纯铝粉的质量比为10‑25%的预制块生坯，然后加入到镁合金溶体中，再经功率为500‑1000W的超声波分散处理1‑20min后，在550‑630℃条件下，采用浇铸法制备了含量为0.1‑5%包覆氧化锌石墨烯增强的AZ91镁合金复合材料。本发明可有效改善石墨烯在镁基体中的均匀分散性，提高石墨烯与镁基体界面结合质量，同时获得较好的晶粒细化效果，复合材料力学性能提升幅度较大，适于规模化制备性能优异的石墨烯‑镁合金复合材料。

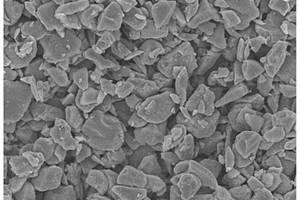

硅基复合材料浆料的制备方法及其应用 879

 0

本发明涉及一种高稳定性硅基复合材料制备方法及其应用。所述的高稳定性硅基复合材料由硅基材料(硅、氧化亚硅、改性氧化亚硅、硅碳复合材料、硅合金材料等)经过碳包覆、预锂化和稳定化处理得到；该稳定化处理后的硅基复合材料在水分散液中能够长时间保持自身的稳定性，在打浆过程中能防止锂化产生的锂硅酸盐溶解、浆料产气、电极片表面孔隙增大、剥离强度变差、内阻增大等问题，从而保持电极浆料的稳定性。由高稳定性硅基复合材料制备的硅基负极具有高的首次库伦效率、优异的循环稳定性。

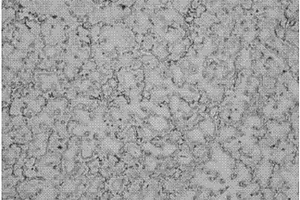

氧化锆改性石墨烯增强镁基复合材料的方法 1022

 0

一种氧化锆改性石墨烯增强镁基复合材料的方法，包括以下步骤：将氧化锆改性石墨烯加入到乙醇中得ZrO2@GN溶液；加入镁合金粉搅拌得分散均匀的混合浆液，经过滤、真空干燥、冷压和烧结得ZrO2@GN预制块，经切削加工得ZrO2@GN增强体镁屑；熔炼镁合金，待炉料全部熔化后，加入预热好的增强体镁屑；待温度调至550‑780℃，进行机械搅拌（气体保护）得增强体分散较均匀的熔体，最后经真空吸铸制得ZrO2@GN增强的镁基复合材料。本发明工艺成本低，安全可靠，操作简单，改性石墨烯在镁合金中分散较均匀、与界面结合质量好，晶粒细化效果好，复合材料性能优异，适于工业化制备高性能石墨烯/镁基复合材料。

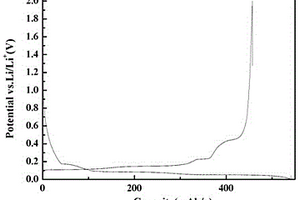

锂化的硅基复合材料及其制备方法和应用 730

 0

本发明公开了一种锂化的硅基复合材料及其制备方法和应用，所述硅基复合材料包括纳米硅、硅基氧化物，锂的硅酸盐，以及氮掺杂的碳包覆层，所述硅酸盐均匀地分布在硅基复合物中形成均相复合结构；所述硅基复合材料是将碳包覆的硅基氧化物颗粒浸渍于包括含氮导电聚合物、芳基锂的醚类有机溶剂形成的溶液中，再进行沉降、烧成工序，得到锂化的硅基复合材料。本发明所述的复合材料在作为锂离子电池负极材料时表现出高的首次库伦效率和优异的循环性能。

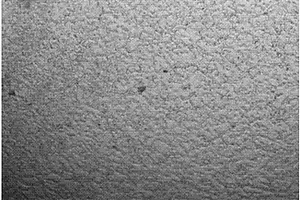

异型结构纳米碳材料增强镁基复合材料的方法 767

 0

一种异型结构纳米碳材料增强镁基复合材料的方法，按1‑3g:200‑600ml的比例，将直径>200 nm的多壁碳纳米管加入混酸液中（浓硫酸:浓硝酸=1~3:3~6）。然后，再加入0.005‑0.1g/ml比例的高锰酸钾，60‑100℃水浴加热2‑8h，清洗和真空冷冻干燥得到异型结构纳米碳材料。采用液态分散法制备异型结构纳米碳材料含重量比为5‑20%的预制块体生坯，并碾碎至粒度<10目的粉体颗粒，加入到熔炼好的镁合金溶体中，熔化后，机械搅拌分散，最后浇铸。本发明工艺简单，异型结构纳米碳材料均匀分散到镁溶体中，形成强界面结合，细晶效果明显，复合材料力学性能较好，有利于制备性能优异的镁基复合材料。

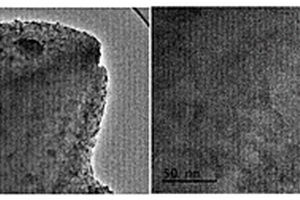

锂离子电池硅-碳复合材料及其制备方法 881

 0

本发明公开了一种锂离子电池硅-碳复合材料的制备方法。本发明通过生物源获得多孔二氧化硅，采用金属热反应获得纳米级多孔硅，由纳米级多孔硅、导电剂、石墨材料制备硅-碳复合材料，其中导电剂采用纤维状导电剂与颗粒状导电剂的复合，纳米级多孔硅与导电剂均匀分散并被无定形碳包覆在一起形成复合颗粒，复合颗粒在与石墨材料复合得到最终产品硅-碳复合材料，复合材料粒径为1um-50um，孔径为1nm-1um，比表面积为2-50m2/g。所得硅-碳复合材料导电性和机械性能得到改善，具有优异的倍率性能及循环性能。
