本实用新型公开了一种双轴撕碎机用进料机构,包括撕碎机进料斗和输送通道,其特征在于:所述撕碎机进料斗包括第一进料斗和第二进料斗,所述第一进料斗为一个梯型腔体,其右侧内壁开设有输送通道安装口;所述第二进料斗固定安装在第一进料斗的下方,其腔体内部上端接口左右两侧均安装有缓冲挡板;所述缓冲挡板下方设置有支撑弹簧;所述输送通道为一个长方形腔体,其左端固定连接输送通道安装口,右端延伸设有电机安装壳体,所述输送通道腔体内部安装有螺旋输送机绞龙,所述螺旋输送机绞龙左端安装有固定转动轴承装置,右端与安装在电机安装壳体内的电机齿轮啮合,所述输送通道上方设有环形镂空防护网,并开设有装料口。
一种混砂机进料装置,包括进料斗和混砂机,进料斗与混砂机间设有称重螺旋输送机,软连接组件包括软连接安装桶和软连接接头,称重螺旋输送机倾斜安装在称架上并与称架形成一定夹角为a,且a≤30度;料斗内的出料口上方安装有破拱机构,包括旋转轴、至少两个柔性破碎桨,柔性破碎桨交错安装在旋转轴上,且左右相邻两个柔性破碎桨与旋转轴构成的角度分别为α和β,α和β互为补角。本实用新型解决了不能连续均匀的定量向混砂机送料以及停止送料时物料从运输机构洒落溢出,造成物料浪费,影响混砂后的原料质量和成品质量,料仓结拱电机发生过载影响整个系统运行更加稳定可靠的技术问题,且结构简单、便于操作,方便检修,省时省力。
本实用新型涉及一种布袋除尘器烟气调质装置,包括粉料存储机构、粉料输送机构和粉料回收机构,粉料存储机构的卸料口通过粉料输送机构与布袋除尘器的进风管连通,布袋除尘器的卸料口通过粉料回收系统与粉料存储机构连通,粉料存储机构包括粉料仓、第一卸料阀和入料口,粉料输送机构包括第一料封泵、输灰风机和输灰管,粉料回收机构包括螺旋输送机、第二卸料阀、第二料封泵和刮板输送机;该烟气调质装置结构稳定、使用方便,能够有效对烟气进行调质,保证布袋除尘器能够稳定运行。
本发明提出了一种仓外颚式破碎机,包括储石箱,所述储石箱的前部固定设有进浆管,储石箱的内部设有储石区、至少一个破碎机构和过滤机构,所述破碎机构设置在储石区和过滤机构之间,破碎机构的上部与储石箱的上部固定连接;所述过滤机构固定设置在破碎机构和排出机构之间,且过滤机构与储石箱固定连接;所述排出机构固定设置在储石箱的后部,且排出机构和进浆管均与储石区相通。本发明通过对开挖的石块进行破碎和筛分,避免了排浆泵与泥浆管路的滞排或堵塞,提高了盾构机的出渣效率。
本实用新型公开了一种台阶式下料口斗式提升机,包括斗式提升机,所述斗式提升机上设置有台阶式下料口,所述台阶式下料口,包括台阶式下料组合板、两个侧挡板和顶部挡板,所述台阶式下料组合板包括斜下料板和台阶下料板,所述斜下料板有一个或两个,当有一个时,设置在台阶下料板的上部,当有两个时,设置在台阶下料板的两端,台阶下料板的上面设置斜下料板的目的是让斗式提升机的提升斗内的骨料顺利进入下料口下料,所述台阶式下料板的长度占台阶式下料组合板总长度的二分之一到五分之四,所述台阶下料板的台阶数量大于等于2个。本实用新型可以有效减轻物料再落料过程中的速度,减轻对设备冲击力,使下料口的寿命延长。

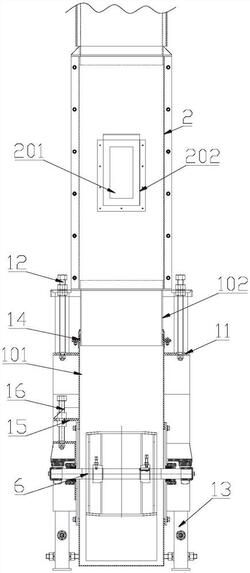

本实用新型属于提升设备技术领域,具体涉及一种自清式斗提机,包括固定壳体,固定壳体由顶部的矩形连接部、和底部的斜面引流部及弧形部,弧形部开设有检修口,检修口外端设置有挂钩、连接轴,固定壳体通过连接轴与一个检修门转动连接,检修门外壁设置有拉紧把手,拉紧把手与挂钩扣接将检修门锁紧于固定壳体,固定壳体的相对两面设置有第一支撑板,第一支撑板连接有第一调节螺栓,固定壳体的顶部连接有活动壳体,活动壳体与第一调节螺栓传动连接,将活动壳体于固定壳体内壁滑动且升降调节,所述活动壳体底部固定有支架;其具有对底部物料自清,以及便于张紧调节和参看的特点,有效解决了斗式提升机底部出现物料残留的问题。
本实用新型提供的一种破碎机锤头清理装置,包括破碎机机体,破碎机机体内壁底侧设有两个导料板,破碎机机体底部设有出料孔,每个导料板上均设有安装孔,每个安装孔内均通过转轴转动连接清洁辊,出料孔两侧孔壁均设有移动槽,两个移动槽之间共同滑动连接筛分板,筛分板上侧设有筛分槽,筛分槽槽底设有多个筛分孔,破碎机机体下侧设有筛分装置。本实用新型的优点在于,在破碎机锤头不断对导料板上的物料进行碾压发过程中,清洁辊外壁的刷毛会贴着破碎机锤头进行滚动,从而将附着在破碎机锤头的物料残留清理干净,以保证破碎机锤头对物料的破碎效率;同时,筛分板能够不断发生晃动,以利于破碎后物料快速由筛分孔流出破碎机机体。
本实用新型涉及粉磨设备技术领域,具体涉及一种行星式强制搅拌机防尘装置,包括固定防尘罩、防尘盖和负压吸尘装置,所述固定防尘罩罩在滑轮提升装置外部,其后端设有与行星式强制搅拌机的进料斗相匹配的后开口,其前端设有前开口,所述前开口的上端连接有第一柔性防尘布,前开口的前部下端为接料地坑,前开口的前部两侧设有可向后推或可向侧边打开的活动防尘门,所述活动防尘门关闭后位于所述接料地坑的侧边,所述固定防尘罩通过管道与负压吸尘装置连接,所述防尘盖盖在所述行星式强制搅拌机的上端。本申请的防尘装置能够兼顾全过程的防尘,能够有效抑制粉尘外溢,保证车间的生产环境,达到环保要求。
本发明涉及分子筛制备技术领域,尤其涉及一种分子筛制备装置及制备工艺,分子筛制备装置包括依次连接的受料斗、螺带混料机、混合料仓、螺旋计量称、成球机、振动筛、整形机、网带烘干机、外热式回转窑、旋振筛和成品仓,螺带混料机和混合料仓之间、螺旋计量秤和成球机之间以及外热式回转窑与成品仓之间均通过斗式提升机相连,斗式提升机用于输送物料或料球。本发明通过设置斗式提升机进行输送物料或料球的输送,将物料制成料球并整形完成后再进行烘干和煅烧,有效解决了现有技术中分子筛生产装置的物料运输速度慢、运输量小且运行与维护成本高以及热切成型过程中切割精度低、切割刀片易损坏的技术问题。
本申请涉及一种携带液压开箱的综合破碎机,其包括主机架、破碎机后盖和破碎旋转辊,主机架和破碎机后盖侧壁连接处设置有后盖开合机构,主机架和破碎机后盖之间设置有折叠式筛网,主机架上设置有筛网涨紧机构,折叠式筛网一端固定在破碎机后盖上,另一端搭在筛网涨紧机构上。本申请具有方便清理和更换筛网的效果。
本申请涉及皮带运输机的技术领域,尤其是涉及一种皮带输送机用防皮带跑偏装置,其包括呈竖直设置的安装板,安装板上固定连接有呈水平设置的支撑杆,支撑杆上设有用于防止皮带跑偏的防偏机构,防偏机构包括固定连接支撑杆的呈竖直设置的竖杆,竖杆端部均设有限位组件,限位组件包括固定套设于竖杆的套环,套环侧壁固定套设有轴承,轴承侧壁固定套设有呈竖直设置的转筒,转筒外侧壁开设有用于供皮带边部滑动嵌设的环槽。本申请能够防止皮带输送机使用时皮带跑偏。
本实用新型涉及一种皮带可冲洗输送机,包括密封皮带输送机、冲洗管和支架。皮带输送机包括壳体和输送装置,壳体的左右两侧板下端设置有两个相同的观察窗,可观察壳体内部状况;输送装置安装在壳体内部,包括辊筒、同步辊筒、辊轴和传送带,辊筒和同步辊筒分别安装在壳体内部的前后两端,通过传送带配合连接;壳体左侧板前端下方开设有冲洗通孔,可插入冲洗管,冲洗管上分布若干小网孔,可使得高压水从小网孔内喷射到壳体内部,使得喷射面积变大,无死角的对皮带进行清洗。皮带输送机的壳体倾斜放置在支架上,使得污水和残渣可以通过倾斜的底面流入到壳体后端设置的收集槽内,易于处理漏料和污水。

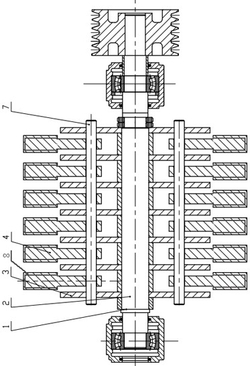

本实用新型公开一种高效细碎机转子,包括转子,转子的主轴上设置有锤盘,锤盘上至少设置两组锤孔,每组锤孔为以转子为中心径向同一直径处的至少三个,相邻组锤孔到主轴之间的距离不同,相邻组锤孔的位置以转子为中心沿径向交错设置,锤头通过锤孔安装在锤盘上。本实用新型在原有锤盘上的不同位置设置锤孔,根据锤头的磨损情况,安装在不同位置上的锤孔内,这样又可以保持锤头打击部位底部与篦板之间的间隙不变,使锤头开始工作。本实用新型具有使细碎机在破碎物料的过程中,锤头打击部位反复使用,从而提高锤头打击面部位的利用率,延长锤头的使用寿命,降低细碎机破碎物料的运行成本。
本实用新型公开了一种避免扬尘的细碎机,包底板、分离筒和转盘;底板:其上表面固定连接有四个对称分布的第一支柱,第一支柱的上表面均与固定板的下表面固定连接,固定板的内部设有空腔,固定板的中心固定连接有进料管,固定板的空腔内部通过缓冲组件连接有上压板;分离筒:其底面为锥形结构,分离筒的底面等角度设置有三个第二支柱,第二支柱的下表面均与底板的上表面固定连接,分离筒的上表面固定连接有限位环,限位环的内侧面中部设有环形槽,分离筒的外弧面左端固定连接有安装板,该避免扬尘的细碎机,细碎均匀,效果好,避免产生扬尘,避免影响人们的身体健康,便于回收处理,提升了环保效果。
本实用新型公开了一种高效细碎机分料器,包括细碎箱,所述细碎箱上端设有矩形的分料箱,所述分料箱上端设有接料斗、下端连通有聚料箱,所述聚料箱下端连通有自左向右向下倾斜的导料通道,所述导料通道远离聚料箱的一端连通有排料盒,所述排料盒固定贯穿细碎箱上端设置,所述分料箱靠近接料斗位置左右两侧内壁均固定连接有导料板,两个所述导料板自上而下朝相对一侧倾斜设置,所述分料箱左右两侧内壁之间且在导料板下方位置共同固定连接有多个均匀排布的第一横向分料杆。本实用新型可对进入细碎箱的砂料进行有效的分料工作,需担心砂料聚集,保证细碎效果。
本实用新型提供的一种细碎机用复合锤头,包括矩形块,矩形块设置竖直设置的矩形孔,矩形孔内滑动连接震动块,震动块内设有锤击杆,震动块两侧均固定连接滑块,矩形孔的孔壁设有两个竖槽,竖槽与滑块一一对应设置,每个竖槽内均设有两个第一弹簧,两个第一弹簧分别固定连接在滑块的上、下侧与竖槽的上、下槽壁之间,矩形块上设有移动装置,矩形块两侧均固定连接支撑杆,两个支撑杆之间通过转轴转动连接连接板,转轴上套有扭簧,连接板下侧设有限位装置。本实用新型的优点在于,通过移动装置即可能够控制锤击杆对工作面进行快速、密集的震动锤击作业,提升了工作效率的同时,有效节约了大型锤击设备作用于细碎工作面所造成的能源浪费。
本实用新型公开一种改良型高耐磨细碎机锤架,包括主轴,主轴两端安装端盘,所述两端盘两端之间的主轴上安装锤架,锤架上设置锤轴孔,锤轴穿过锤轴孔安装在锤架上,锤轴上套设有锤头,所述锤架厚度为60?80mm,所述锤架与主轴之间双键槽连接。本实用新型专利具有使细碎机转子在破碎物料的过程中,大幅度延长细碎机转子上锤架的使用寿命,增强锤架的结构强度,增加整个转子运转时的稳定性,降低操作工的劳动强度,提高细碎机运行效率。
本实用新型公开了一种方便更换篦板的高效细碎机,包括加工箱,所述加工箱上端靠左位置固定连接有加料筒,所述加料筒下端与加工箱连通,所述加工箱左侧内壁和前后内壁之间且自加料筒下方位置共同固定连接有导料板,所述导料板自左向右向下倾斜设置,所述加工箱上端且在加料筒右侧位置固定安装有伸缩气缸,所述伸缩气缸的伸缩端延伸至加工箱内并固定连接有压板,所述压板下端固定连接有多个均匀分部的锤头,所述加工箱内且在压板下方位置设有篦板。本实用新型方便对篦板进行更换,且可带动篦板左右往复运动,更好的进行细碎工作。
本实用新型公开了一种基于MCS输送线控制系统的滚筒式输送机,包括输送架、滚筒以及轴杆,滚筒通过轴杆活动设置于输送架的顶部,与现有技术不同的是,所述轴杆的一端固定设有摩擦轮,所述输送架顶部接近摩擦轮的一侧还设有防转机构,所述防转机构包括盒体。本实用新型通过电磁铁正向接入电流,此时电磁铁与磁铁的磁极相同,电磁铁推动磁铁向摩擦轮移动,滑块带动摩擦片与摩擦轮接触后,对滚筒做刹车处理,电磁铁反向接入电流,此时电磁铁与磁铁的磁极相反,电磁铁吸引磁铁,使滑块带动摩擦片与摩擦轮分离后,滚筒可再次运行,该输送机对滚筒具有防转处理,可使产品工装板输送至加工区域后定位在加工位上,无需人工二次定位,降低人工成本。
本实用新型公开了一种皮带输送机犁式分料器装置,包括分料箱A、输送机体和底座,所述底座的上表面固定安装有分料箱A、分料箱B、分料箱C和支柱,所述支柱的上表面固定安装有挡板,所述挡板的两侧设有输送机体,且输送机体之间设有输送皮带,所述挡板的之间等间距固定安装有支板A和支板B,且支板B分别设于分料箱B和分料箱C的内部,所述支板A和支板B之间调节安装有分料器刮板。本实用新型通过在支板B的一侧设有第一限位口和第二限位口,且转动轴匹配安装在第一限位口和第二限位口上,通过转动轴选择性的对接在第一限位口或者第二限位口上,实现分料器刮板达到不同的角度和倾斜度的设置,提高了装置的调节多样性。
一种多皮带式横向有间隔的输送机,涉及皮带输送机技术领域,包括机架,机架上可拆卸的连接有多列皮带输送装置,相邻皮带输送装置之间设置有间隔,机架上安装有可驱动多列皮带输送装置同时运行的驱动机构,本实用新型在机架顶部连接多列皮带输送装置,且相邻皮带输送装置设置间隔,使该装置适用于多种场合的应用,与现有技术相比,增加了适用范围,同时皮带输送装置可从机架上拆卸下来,实际使用时可根据需要对相邻皮带输送装置之间的间隔进行调整,使用灵活性强。
本实用新型涉及一种石英砂清洗设备,包括底座、水洗槽、螺旋输送机和水洗单元,底座上方设置用于盛水的所述水洗槽,水洗槽上方设置螺旋输送机;螺旋输送机包括减速机、U型机壳和螺旋叶片,U型机壳后端伸出水洗槽向外延伸,U型机壳后端连通有出料口,U型机壳底部两侧设置有由网板制成的透水板以连通水洗槽;水洗单元包括冲洗管、水管、过滤器和水泵,冲洗管盘布在U型机壳上方,冲洗管两侧开设有冲洗口,冲洗口倾斜朝向U型机壳内;所述过滤器和水泵均置于底座上,水管依次连通水洗槽、过滤器、水泵和冲洗管。本实用新型可大大提高对石英砂的清洗效果,同时实现水资源的循环利用,降低了耗水量。
本实用新型公开了一种冷却塔耦合冷却系统,涉及空调制冷技术领域。包括压缩机和冷凝装置,所述压缩机的左侧固定安装有输入管,所述压缩机的右侧固定连接有冷凝装置,所述冷凝装置的顶部固定安装有热力膨胀阀,所述热力膨胀阀的另一端固定连接有蒸发器,所述蒸发器的底端与压缩机的顶部固定连接。通过设置冷凝装置、热力膨胀阀和冷却塔本体,使得压缩机所所输送的高温高压气体在冷凝装置和热力膨胀阀的作用下完成热量的循环,以及高温高压气体在冷却塔和热管的作用下形成水体循环,从而提高制冷能效,使得该系统具有较高的绿色环保的实用价值,使其具备降低系统能耗的优点,以解决现有技术下的能效较高的问题。
本实用新型提供一种原料预混合粉碎装置,其包装粉碎机,所述粉碎机上设置有具有进料口和下料口的下料斗,所述下料斗上至少设置两个,每个下料斗分别用于盛放不同的物料,各下料斗的下料口处设置用于调节下料口流量的流量调节装置。这样可通过多个料斗将不同形态的物料以设定速度同时送入到粉碎机中进行预混合并进行粉碎,粉碎过程中又对物料进行了混合,即边预混合边粉碎,边粉碎边混合,一次性完成了多个工序,不但提高了混合效率,而且降低了物料的损耗;同时,由于不同的物料以匀速进入到粉碎机中,且在粉碎的同时又也进行了混合,这样物料得到了充分的混合,混合比较均匀,混合后的物料状态细腻,流动性好。
本实用新型属于铝灰无害化处理技术领域。一种块状铝灰预处理装置,包括上料皮带机和棒磨机,上料皮带机的落料端与棒磨机的进料口对应;棒磨机包括筒体、并排布设的多组托轮、齿圈、钢棒、进料端头和呈环形的筛分网片,筒体支撑设置在多组托轮上;齿圈设置在筒体的中部,筒体下部设置有与齿圈对应的旋转驱动部;多组钢棒布设在筒体内;筒体与进料端头通过轴承连接,在进料端头上设置有进料口;筛分网片设置在棒磨机的出料端,在棒磨机的出料端还设置第一出料斗和第二出料斗。本申请能够大大提高产品的实用性,实现对块状铝灰的预处理工作,
本实用新型公开了一种垃圾焚烧炉低温烘烤装置,包括主油箱、电动油泵和空气压缩机,主油箱和电动油泵通过油管连接在一起,电动油泵的出油口通过油管与液体分配组件连接在一起,在电动油泵与第二阀门之间的油管上设置有回油管,液体分配组件上设置有至少两个出油端口,每个出油端口分别通过油管连接有油枪;空气压缩机通过气管与压缩空气分配器连接在一起,每个油枪的输出端分别连接一个烘烤机,在每个烘烤机的一旁设置有鼓风机,在每个烘烤机的上方设置有热电偶装置。本实用新型通过增加液体分配装置和压缩空气分配装置,可以连接多台烘炉,放置不同部位进行全方位烘炉,以达到烘炉曲线要求的温度。
本实用新型属于金刚石微粉研磨机设备领域,具体涉及一种双面研磨机的储液装置,包括储液池,还包括振动机构,所述储液池底部环形分布有多个振动机构,所述振动机构包括超声波换能器、底座和固定环;所述超声波换能器的上部和下部呈圆柱形,超声波换能器的中部为圆台形;所述超声波换能器下方设置有圆柱形的所述底座,底座上设置有螺柱,超声波换能器通过螺柱和底座紧固连接;底座外侧通过固定环固定连接储液池。本实用新型通过设置的振动机构将超声波换能器产生的超声振动传递到储液池底部,使储液池底部沉积的磨料不易产生硬沉淀,磨料在超声振动下可以随研磨液流动起来,不影响研磨效率。
本实用新型公开了一种粉磨机辅助出料系统,包括粉磨机本体,所述粉磨机本体出料端设有料仓,料仓下方设有振动筛分机构,且料仓的出料口通过连接管道与振动筛分机构的进料端相连通。本实用新型的有益效果是:设置料仓,能把粉磨机出料端输出的物料进行收集,通过设置振动筛分机构,能对料仓收集的物料进行振动筛分,将颗粒物料和粉末物料分别进行收集,达到有效筛分物料的目的,通过设置防尘布,能对料仓输出物料中的扬尘进行隔离,避免扬尘外溢,且通过设置吸尘管,能对该扬尘进行有效抽取,避免其向大气中漂散而污染环境。
