一种胶囊结构的超级电容器电极材料的制备方法,包括以下步骤:S1:制备纳米中空介孔三氧化二铁球;S2:将步骤S1制得的纳米中空介孔三氧化二铁微球和聚丙烯腈、N,N‑二甲基甲酰胺混合并搅拌至形成均匀的静电纺前驱体溶液;S3:通过静电纺丝制备含有纳米中空介孔三氧化二铁球的聚丙烯腈纳米纤维;S4:经过预氧化处理和碳化处理,得到四氧化三铁/碳纳米纤维复合材料;S5:经过硫化处理,然后再将其在管式炉中进行真空低温煅烧去除多余的硫得到二硫化铁/碳纳米纤维复合电极材料。该制备方法制得的二硫化铁/碳纳米纤维复合材料具有疏松多孔的结构,同时具有高比表面积、较高的电容量、较低的内阻以及优异的循环稳定性。
本发明属于高分子复合材料技术领域,公开了一种尼龙6/聚苯醚组合物及其制备方法。所述尼龙6/聚苯醚组合物包括以下质量份的成分:PA6 60.3~70.9,PPO10~15,PPO‑马来酸酐接枝物10~15,SEBS‑马来酸酐接枝物3~8,氯化钙1~5,三乙醇胺0.1~0.5,抗氧剂1076 0.2~0.4,抗氧剂168 0.2~0.4。所述制备方法为:将各原料加入高速混合机进行预混合,然后加入双螺杆挤出机中熔融挤出造粒,即得到尼龙6/聚苯醚组合物。本发明通过加入PPO‑马来酸酐接枝物、SEBS‑马来酸酐接枝物、氯化钙和三乙醇胺,能显著提高PA6/PPO合金的力学性能。
一种碳包覆硅铁合金复合负极材料的制备方法,由以下步骤组成:将平均粒度为56µm的Si‑Fe合金、有机碳源和导电剂按质量比为65~90:10~30:0~5混合,加入无水乙醇,以100~400rpm转速球磨1~10h,80~100℃真空干燥5~12h,得到前驱物;将前驱物在惰性气氛下,以5℃/min速率升温至700~1050℃,保温3~5h,随炉冷却至室温,研磨、筛分,得到Si‑Fe/C复合材料。该方法工序简单、易操作性,可重复性好,易实现规模化生产,不会对环境造成二次污染。本发明制备方法制备的Si‑Fe/C复合材料满足高能量密度锂离子动力电池的使用要求。
本发明采用聚四氟乙烯作为阳极催化剂膜板的骨架板,成本较低,而且聚四氟乙烯本身具有耐腐蚀的特性,其构造成网孔板的形态,即具有较大的接触面积,而且还保证了应有的物理强度,使得阳极膜板的更换和拆卸更为简单和便捷。聚四氟乙烯网孔板进过了激光刻蚀和等离子极化处理,在聚四氟乙烯网孔板上形成了便于容纳和沉积碳纳米管—二氧化铅复合材料的能力,激光刻蚀可以在聚四氟乙烯网孔板上形成凹坑,激光处理和等离子极化处理还可以提高聚四氟乙烯表面的活化能,通过分子键力使得碳纳米管—二氧化铅复合材料在聚四氟乙烯网孔板上的结合更为紧密,而且没有外界其他因素的干扰,使得催化作用更为纯粹。

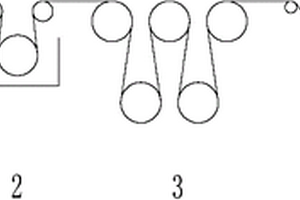

本发明公开一种生产丝束预浸带的制备工艺,适应于碳纤维、玻璃纤维、芳纶纤维、超高分子聚乙烯纤维等特种纤维。本工艺是采用创新的树脂配方和独特的浸润工艺,将树脂与纤维丝束均匀浸润,形成丝束预浸带,可常温储存、粘性可控,是复合材料领域一个创新的材料形态。替代传统湿法缠绕工艺,极大提升缠绕工艺的效率、厂房洁净、产品性能与质量;替代航空常用的分切预浸带,简化了工艺流程,极大地降低了成本;采用该丝束预浸带和纺织技术制备预成型体,可以免去后续树脂注入的工序,简化工艺流程,提升复合材料制件的性能与质量。
本发明公开了一种天然环保的抗菌防霉涂料及其制备方法与应用,属于化工涂料技术领域。该涂料由壳聚糖季铵盐/有机蒙脱土/纳米银复合材料、P2288A聚酯树脂、E-12环氧树脂、R668金红石钛白粉、668超细钡、SF-2A流平剂、701增光剂、安息香和211蜡粉制成。本天然环保的抗菌防霉涂料使用方便、涂膜美观,生产成本低、利于工业化,涂膜制品抗菌率达到99.9%以上、抗霉菌性能达到0级、防霉耐久性能达到0级,可应用于对抗菌与安全性能要求较高的医学设备、食品包装、家用电器及室内装修建筑材料等等。

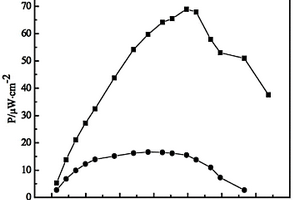

本发明公开了一种酶生物燃料电池阴极及其制备方法与应用。该酶生物燃料电池阴极是以碳纸为电极基板、以酶为催化剂和以碳纳米管/辛巴蓝复合材料为酶载体的酶生物燃料电池阴极;其中碳纳米管/辛巴蓝复合材料是指经辛巴蓝改性的碳纳米管。本发明的酶生物燃料电池阴极拥有丰富的表面活性基团,为酶的负载提供了丰富的结合位点,具有良好的导电性能;并且该酶生物燃料电池阴极制备的酶生物燃料电池电极,可大大提高酶生物燃料电池的功率密度。

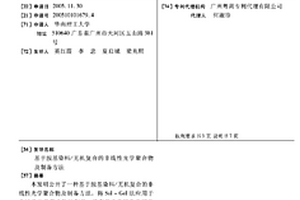

本发明公开了一种基于胺基染料/无机复合的非线性光学聚合物及制备方法,将Sol-Gel法应用于非线性光学聚合物的制备,能在低于有机生色团的分解温度下,将无机玻璃与有机生色团进行掺杂或键合制备有机/无机复合非线性光学聚合物,通过无机玻璃的刚性无定型三维结构和优良的高温稳定性来抑制有机非线性光学生色团的取向松弛,提高非线性光学聚合物的高温稳定性。这种方法制备的聚合物具有良好的高温稳定性、可突破溶解度对有机生色团在复合材料中含量的限制、更易于成膜,有利于器件化。本发明的含胺基染料/无机复合非线性光学聚合物可应用于光通讯、光电子学和光信息处理等领域。

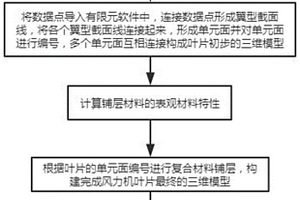

本发明公开了一种风力机叶片有限元建模与铺层方法,包括以下步骤:()导出各个翼型截面的数据点;()将数据点导入有限元软件中,连接数据点形成翼型截面线,将各个翼型截面线连接起来,形成单元面并对单元面进行编号,多个单元面互相连接构成叶片初步的三维模型;()计算铺层材料的表观材料特性;()根据叶片的单元面编号进行复合材料铺层,构建完成风力机叶片最终的三维模型;()以单元面为单位对叶片进行映射划分单元网格,进行有限元分析;本发明的风力机叶片有限元建模与铺层方法能够准确计算出截面复合材料的特性,在复杂的三维风力机叶片模型中划分出精细的简单的网格,不仅缩短了数值计算时间,而且还提高了计算精度。
本发明属于复合材料技术领域,公开了一种柔性应变传感器及其制备方法和应用,以腈基丁二烯橡胶为聚合物基体,采用溶解涂层技术将炭黑粒子嵌入腈基丁二烯橡胶基质中得到的腈基丁二烯橡胶/炭黑复合膜,聚多巴胺在炭黑层上通过自聚合形成保护层,形成炭黑层夹心型柔性应变传感器;其制备方法包括以下步骤:S1、将炭黑粒子与混合溶剂配置成悬浮液,将腈基丁二烯橡胶浸入悬浮液中得到腈基丁二烯橡胶/炭黑复合材料;S2、将复合膜浸入多巴胺预聚液中得到形成炭黑层夹心型柔性应变传感器。本发明制备的应变传感器具备灵敏度高、柔韧性好、重复性好和稳定性好等优点,可用于生产可穿戴、柔性传感系统,用于实时监测人体运动。
本发明属于多功能传感器技术领域,涉及柔性可穿戴传感器,具体涉及一种可同时检测并区分温度和压力的柔性传感织物及其制备方法和应用,本发明首先制备Graphene/Fe2(MoO3)4纳米复合材料,再将该复合材料制备成纺丝溶液,然后通过湿法纺丝制备成具有热敏性能的导电纤维电极,最后经导电纤维编织后制备得到。本发明所制得的柔性传感织物具有良好的柔性,既可利用热敏纤维电极将温度刺激转换为电阻信号,又可利用摩擦纳米发电机将压力刺激转化为电压信号,从而可同时进行温度和压力变化的检测,既具有很高的温度传感灵敏度,又具备很高的压力传感灵敏度,且两种检测信号的输出互不干扰,具有极大的潜在应用价值。
本发明属于功能材料技术领域,公开了一种纤维素纤维和纳米纤维复合隔音材料及其制备方法。所述复合隔音材料由天然纤维素纤维和纳米纤维所构成的复合纤维层复合得到。所述的纳米纤维通过静电纺丝制备。本发明将静电纺丝所得纳米级纤维与天然纤维素纤维结合,大大提高了复合材料的隔音性能,同时天然纤维素纤维以及可生物降解聚合物的使用满足绿色环保的理念,使其具有良好的应用前景。
本发明公开了一种利用静电纺丝制备锂离子电池g‑C3N4/硅碳负极材料的方法。该方法包括如下步骤:(1)将聚乙烯吡咯烷酮加入到N,N‑二甲基甲酰胺中,得到聚乙烯吡咯烷酮溶液;(2)将纳米硅加入到聚乙烯吡咯烷酮溶液中,得到混合溶液A;(3)将尿素加入到混合溶液A中,得到混合溶液B;(4)将混合溶液B进行静电纺丝,得到硅聚合物复合材料;(5)将硅聚合物复合材料置于惰性气体环境中,升温至200~400℃恒温保持3~6小时,然后升温至500~700℃恒温保持3~6小时,得到锂离子电池g‑C3N4/硅碳负极材料。本发明制备的锂离子电池g‑C3N4/硅碳负极材料具体首比容量高、循环稳定以及倍率性能好等优点。
本发明公开了一种颜色可调的高近红外反射率复合无机色料及其制备方法。所述制备方法包括如下步骤:将玻璃微珠加入NaOH溶液中得到悬浮液;将Zn2+、Cu2+等可溶性盐配制成盐溶液,将金属Se加入NaOH溶液中,再加入阴离子为S2‑化合物溶液,得到混合物溶液;然后将盐溶液与混合物溶液加入悬浮液中,过滤取沉淀,研磨沉淀进行热处理得到所述复合无机色料。复合无机色料为ZnSxSe1‑x:Cu/In包覆的空心玻璃微珠的复合材料。本发明提供的材料,具有高散射性能的核壳结构,能实现多重光吸收。本发明提供的方法通过改变x与掺杂量原子比,使复合无机色料的视觉颜色涵盖了白色、浅黄色、亮黄色、亮橙色等的色彩范围。
本发明公开了一种化合物在提高尼龙分子量中的应用,属于高分子材料技术领域。化合物在提高尼龙分子量中的应用,所述化合物的结构式如下:其中,R1、R2和R3为‑(CH2)n‑,0≤n≤3;X1,X2,X3为羟基、氨基或H中的至少一种,且X1,X2,X3不同时为H。本发明化合物的特殊结构化合物的特殊结构能够与短链的尼龙的端羧基或端氨基发生反应,使化合物接枝到尼龙的末端,再通过化合物自身的开环反应,将短链的尼龙接枝成长链的尼龙,增加了尼龙的分子量,提高了尼龙复合材料的力学性能和热老化性能,并且不会大幅提高尼龙复合材料的特性粘度。

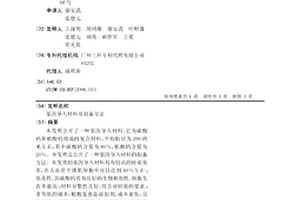

本发明公开了一种基因导入材料,它为碳酸钙和植酸钙组成的复合材料,平均粒径为200纳米左右,其中碳酸钙含量为80%,植酸钙含量为20%。本发明还公开了一种基因导入材料的制备方法。本发明的基因导入材料具有较高的转染效率,在人血管平滑肌细胞中可以达到40%左右;低毒性,因碳酸钙具有良好的生物相容性,细胞生存率很高;材料分散性良好,符合对转染的要求;非常低的成本,植酸是食品添加剂,成本很低,另外实验中使用的化学药品,氯化钙和氨水都是常见廉价试剂;材料制备反应简单易操作,可重复性好。

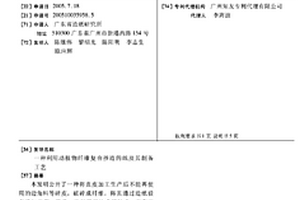

本发明公开了一种将真皮加工生产后不能再使用的边角料等碎皮,破碎成纤维,将其通过造纸设备进行磨浆、筛选,再利用湿法成型技术,再在这些动物胶原纤维中掺入一定量的植物纤维,制成结构和功能都优于原纤维的用途广泛的纸产品。同时本发明还公开了上述纸产品的制备工艺,该制备工艺有异于传统的造纸技术,它不仅重视纤维原料的复合组配,还重视各种技术的复合,可推动纤维复合材料湿法成型技术的发展,改善国产纤维原料制品的质量,替代目前大量的进口产品,对造纸、制革等行业中小企业的发展和转型具有特别的重要意义。
本发明公开一种深色红外反射绝热材料及其制备方法,该绝热材料是在空心微珠外层包覆一层厚为0.3-0.5μm对可见光透明的氧化锌薄膜,该材料对红外光的反射率为65-75%,导热系数为0.033-0.050w/m.k;其制备方法:将空心微珠在盐酸溶液中清洗后再放入0.5-1mol/L磷酸溶液中,然后放入超声波清洗器中处理30-60min,清洗,烘干后,利用硫酸锌溶液滴加到饱和NH4HCO3溶液,生成沉淀包裹在空心微珠表面,再经过400-600℃焙烧制得。该复合材料既保持了空心珠的隔热效果,导热系数为0.033-0.050w/m.k,且具有65%以上的红外反射率,用于深色涂料具有好的节能效果。
本发明公开了一种碳纳米管的电化学改性处理方法,属于纳米功能材料改性领域。本发明是在电解质溶液中,以碳纳米管作为电极材料,并通过电化学仪器,采用各种电化学方法对碳纳米管电极进行施加电压或者电流处理改性。通过本发明方法对碳纳米管进行改性处理之后,碳纳米管的比表面面积显著增大,亲水性明显增强,电荷容量,充放电电流密度,循环次数等电容性质也得到显著地提高。此外,改性后的碳纳米管还仍然保持原有的独特、高效的电子传递特性。通过本发明方法改性后的碳纳米管可用于高效的电催化材料,超级电容器材料以及新型表面功能化复合材料的载体等纳米功能材料领域。

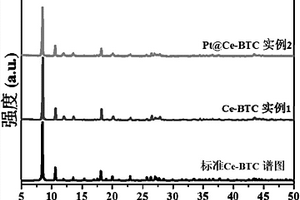

本发明公开了一种固定有纳米铂的金属有机骨架材料的制备纯化方法及其应用。该方法首先采用醇还原法,以有机醇作为还原剂,聚乙烯吡咯烷酮作为保护剂,氯铂酸作为铂源,通过加热回流制备得到纳米铂;然后采用溶剂热法,将金属盐、有机配体和纳米铂在溶剂中进行反应,经过纯化处理后,得到固定有纳米铂的金属有机骨架材料。该方法制备纯化的Pt@Ce‑BTC复合材料中的纳米铂尺寸均一、分散性好、不易团聚,实现了纳米铂的高效固定效果,并且进行催化反应后,材料的活性组分不易团聚,不易流失,使用稳定性高,有效解决催化剂使用后活性组分团聚的问题,使制备纯化的Pt@Ce‑BTC复合材料在挥发性有机物催化净化领域具有广泛的应用前景。
本发明涉及一种面部修复抗炎组合物及其应用。面部修复抗炎组合物包括SIS、活性肽、熊果苷、海藻糖、维生素E、尿囊素,SIS为脱细胞组织基质复合材料,所述脱细胞组织基质复合材料是脱细胞组织经粉碎,用消化液或裂解液降解后,再与聚电解质溶液混合,经冷冻干燥,粉碎得到。面部修复抗炎组合物用于面部皮肤的修复抗炎时,能够起到有效促进面部细胞的代谢、生长、增殖分化,清除自由基,起到减少色素积累,防辐射、保湿以及抗炎等功效,从而有效解决皮肤干燥、皮肤老化、色素沉着、刺激性皮炎、日光性皮炎、激素依赖性皮炎等面部皮肤问题。
本发明公开了一种高透明超平滑纳米纸及其快速制备方法,属于绿色环保纳米材料及造纸技术领域。制备方法如下:1)以植物纤维为原料,经化学预处理和机械处理制备纳米纤维素分散液;2)将薄膜材料紧密贴合在平底硬质容器的底部,制备纳米纤维素分散液的铸膜容器;3)将纳米纤维素分散液均匀的倾倒于铸膜容器表面;4)将盛有纳米纤维素分散液的铸膜容器放置于恒温恒湿箱中铸膜干燥,制备纳米纤维素/薄膜复合材料;5)将纳米纤维素/薄膜复合材料中的薄膜材料剥离,制得高透明超平滑的纳米纸。相比于其他高透明超平滑纳米纸制备方法,本发明的制备方法制备工艺简单,耗时短,所制备的纳米纸透明度高、表面粗糙度低、抗张强度高、平整度高等。
本发明公开了一种柔性电极材料的制备方法。该方法以石墨烯作为电极材料,以石墨烯和锰盐的水溶液为电解液、以硫酸调节电解液酸度,采用电化学沉积,将二氧化锰和石墨烯的复合材料负载在石墨烯薄膜表面,通过对电沉积过程中电解液浓度、电流、温度和时间的调节实现对二氧化锰石墨烯复合材料粒径和分布密度及比表面积的精准控制,制备出具有机械性能好可弯折的二氧化锰/石墨烯复合电极材料。这种二氧化锰/石墨烯复合电极材料经过高温煅烧后不仅具有良好的电化学性能,而且仍然具有良好的柔韧性、可以弯曲,适合制作柔性结构的电池,并且不需要粘结剂、导电添加剂和集流体就可以直接制成电极,省去复杂的涂布工艺,工艺简单。
本发明所述低散发聚丙烯组合物,组分由重量百分比为55-99.8%的聚丙烯复合材料和0.2-5%的聚有机硅氧烷硅油组成,所加入的聚有机硅氧烷硅油包括氢型聚硅氧烷、羟基聚硅氧烷、甲基聚硅氧烷、乙烯基聚硅氧烷、氨基聚硅氧烷、环氧基聚硅氧烷、甲氧基聚硅氧烷硅油中的一种或多种;制备方法,包括如下步骤:按重量百分比称取组分聚丙烯、滑石粉、增韧剂、抗氧剂、光稳定剂和聚有机硅氧烷硅油;将聚丙烯、增韧剂、抗氧剂、光稳定剂和聚有机硅氧烷硅油先在高速混合机中混合1-2分钟,然后加入滑石粉再混合3-5分钟;用双螺杆挤出机将混合好的物料熔融挤出、造粒,其工艺条件为:一区200~210℃,二区210~220℃,三区210~220℃,四区200~215℃;停留时间为1-2分钟,压力为10-20MPa。其优点在于,聚有机硅氧烷硅油,在滑石粉表面形成一层均匀的薄层,能够阻断聚丙烯材料的TVOC,从而降低污染。
本发明公开了一种硒化镍/石墨烯钠离子电池复合负极材料及其制备方法与应用。该复合材料由纳米级硒化镍和石墨烯复合而成,其中硒化镍呈八面体块状,硒化镍的含量为硒化镍/石墨烯钠离子电池复合负极材料质量的60-90%。制备方法为:制备有分散石墨烯的镍源,将其与硒源混合进行水热反应后,过滤洗涤、真空干燥后得到所需产品。本发明所制备的硒化镍/石墨烯钠离子电池复合负极材料结构稳定,导电性能好,作为钠离子电池负极材料具有优异的倍率性能和循环稳定性能。该方法成本低廉,能耗较低、控制方便、环境友好,适合钠离子电池实际应用,能够实现工业化规模生产。

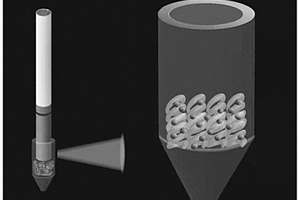

本发明涉及光催化材料及其应用领域,更具体地,涉及一种光催化降解过滤烟嘴及其制备方法,所述过滤烟嘴包括烟嘴外壳,所述烟嘴外壳内填充有纤维材料,所述纤维材料上均匀负载光降解催化剂,所述光降解催化剂为CsPbX3量子点和/或其复合材料,其中,X为卤族元素,所述CsPbX3表面包覆有机配体。本发明将处理后的CsPbX3复合材料应用于过滤烟嘴中,利用光催化降解烟焦油,降解效率高,绿色环保,对人体无毒,且更便于使用。

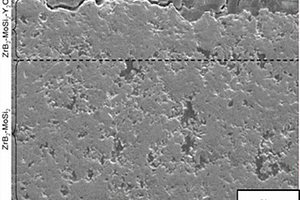

一种抗烧蚀涂层的制备方法,由以下步骤组成:混合粒径1~3μm的二硼化锆、二硅化钼或碳化硅和氧化钇,与粘结剂再混合,得到混合料,用去离子水调配后球磨,得到料浆;在110~130℃下,制成球形粉;在1200~1600℃下,烧结1~2h;过筛,得到喷涂用的二硼化锆‑二硅化钼或碳化硅‑氧化钇粉;采用等离子喷涂方法在碳/碳复合材料表面喷涂二硼化锆‑二硅化钼或碳化硅底层,然后用同样方法将二硼化锆‑二硅化钼或碳化硅‑氧化钇粉喷涂到底层上,制得抗烧蚀涂层。本发明制备氧化钇改性的二硼化锆‑二硅化钼或碳化硅涂层,可以显著提高碳/碳复合材料的抗高温烧蚀性能。

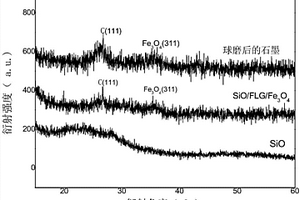

本发明公开了一种一氧化硅石墨烯复合纳米材料及其制备方法与在锂离子电池中的应用。该方法将可膨胀石墨与强氧化剂进行球磨,酸洗得到少层数石墨烯。再将一氧化硅,少层数石墨烯与高铁酸钾进行高能球磨,洗涤过滤干燥后,得到少层数的石墨烯和Fe3O4包覆的一氧化硅的复合材料。本发明用一氧化硅来代替一般的硅基材料,保证了电极材料良好的电化学性能,较小的体积膨胀和长周期寿命。

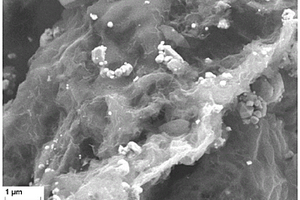

本发明公开了一种Ag/PANI/石墨烯复合光催化剂及制备方法与应用,所述制备方法采用光引发法在石墨烯上包覆片层状的聚苯胺并负载纳米银颗粒,所述光引发法包括将苯胺ANI、硝酸银溶液和石墨烯三者的混合物或ANI与硝酸银溶液或石墨烯的混合物在搅拌的条件下置于全光光源下照射。本发明采用光聚合法制备三元复合材料,一步实现了苯胺的原位聚合和银纳米粒子的还原,制备方法简便,可重复性好;本发明提供的Ag/PANI/石墨烯复合光催化剂实现了纳米粒子的较好分散,具有较好的光催化活性;通过对香蕉皮进行两次煅烧,得到I2D/G高达0.8的少层石墨烯材料;与其他碳源相比,香蕉皮的使用,变废为宝,能有效降低生产成本。
本发明属于复合材料技术领域,公开了一种聚偏氟乙烯-金属有机骨架复合超滤膜及制备与应用。所述制备方法为:将水热法制备的MIL-100(Fe)超声分散于溶剂中,依次将聚偏氟乙烯、成孔剂加入,搅拌12~24h溶解共混均匀,形成铸膜液;将铸膜液脱泡后,置于支撑物上进行涂膜,然后在空气中停留30~60s后,浸入凝固浴中进行溶剂交换,得到聚偏氟乙烯-金属有机骨架复合超滤膜。本发明的复合超滤膜通过加入金属有机骨架材料MIL-100(Fe),提高超滤膜亲水性,改善了膜的分离能力,提高了超滤膜的抗污染能力,延长了膜的使用寿命,具有良好的应用前景。
中冶有色为您提供最新的广东广州有色金属复合材料技术理论与应用信息,涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台!
