本实用新型公开了一种选矿浸渣固液洗滤分离装置,包括矿浆槽、过滤组件转子、电机、抽滤装置、淋洗装置和控制装置,所述的矿浆槽中轴设置过滤组件转子,底部设置出液阀;过滤组件转子由电机驱动,连通各过滤组件的过滤组件转子内筒一端通过浸出液管连通抽滤储罐,抽滤储罐底部设置出液阀;对应于每一组滤片设置淋洗组件,淋洗组件通过淋洗水管连接水泵和贮水箱。本实用新型的淋洗系统使得现有技术过滤设备具有了洗滤功能,特别适合于氧化铜矿浸渣的洗滤。对过滤组件两侧的滤饼进行均匀有效的淋洗,将固相滤饼中的浸出液体淋洗下来的同时在负压作用下进入过滤组件内腔液相中,而尽可能降低固相中金属铜的含量,从而提高回收率,降低生产成本。

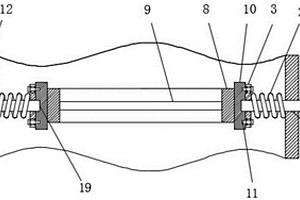

本实用新型公开了一种选矿设备用的弹性调节装置,包括移动杆、安装环和机架,移动杆的侧壁上套设有弹簧,移动杆的侧壁上下两端均焊接有立板,立板的左侧面设有圆孔,圆孔内设有横柱,横柱的外端焊接有圆板,横柱的内端焊接有螺柱,安装环的内侧壁焊接有筛网,本实用新型通过在移动杆的侧壁上安装有立板,立板内设有通过横柱控制的螺柱,通过螺柱螺接在安装板上,进而完成筛网与移动杆的安装,当需要对套设在移动杆上的弹簧拆卸时,只需拆卸螺接在安装板上的螺柱,即可完成移动杆与安装板的拆卸,此种安装结构,便于对弹簧进行更换,操作方便,方便整体机械设备的便利使用,结构设计巧妙,实用性较强。
本实用新型公开了一种选矿用液体样品自动缩分桶,包括桶体、分料槽、转轴、伞盘;所述桶体设置为圆柱体,且桶体中间固定设置伞盘,伞盘中间设置转轴,转轴周围的伞盘均匀设置弧形桨,桶体上部连接进水管;转轴上倾斜设置分料槽,分料槽设置为弧形,分料槽倾斜下端的桶体壁开设有出料口;桶体侧壁设置竖直的出水管,出水管顶部高于进水管,出水管顶部低于出料口。解决液体样品进入桶体时不易将液体样品进行取样的问题。

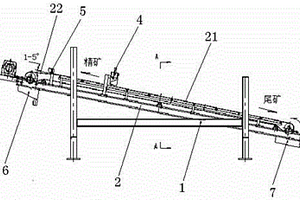

本实用新型提供一种振摆斜面带式选矿机,包括机架、悬挂在机架上的其上带精矿接料槽及尾矿接料槽的倾斜式带式输送机,设置在带式输送机高位上方的横向布浆器和横向冲洗器,其特征在于所述带式输送机的输送带工作面上附着有固定的砂粒层。使矿浆进入输送带工作面后,在输送带由低向高运行、矿浆流由高向低流动的过程中,使矿浆在自身重力、纵向和横向剪切力等多重复合力作用下,在倾斜、振动的带面上按比重差异快速松散、分层,再通过砂粒层将分层后的目标矿物良好地附着在流膜底部的带面上,随带面向上输送,流膜表层的细泥和轻矿物在自身重力的作用下沿斜面快速向下流动,从而实现目标矿物与轻矿物、细泥的快速分离,提高分选效果、分选效率,提高精矿的回收率和富集比。
本发明涉及一种从含硫较高的金银矿中综合浸出回收金银的选矿方法,包括以下步骤组成:将原矿进行磨矿分级作业,获得的分级溢流矿浆进入到充气回浆装置+多级串联的工艺模式两段碱浸作业,碱浸后的矿浆进入到充气回浆装置+多级串联的工艺模式九段浸出吸附作业,获得的载金炭进入到除杂作业,除杂后载金炭进入解吸电解作业获得最终电解金泥,浸出尾矿为最终尾矿。本发明的方法在对现场原有工艺流程改为充气回浆装置+多级串联的强化搅拌浸出吸附工艺模式,进而解决矿浆沉槽、炭沉槽以及矿浆溶氧率不足等问题,最终使含硫较高的金银矿的金银回收率得到了大幅度的提升,降低了尾渣中金银含量,实现了矿山资源的综合回收利用。
一种原矿中富集贵金属的选矿方法,包括如下步骤:(1)在原矿粉中加入自来水,然后加入浓硫酸和氧化剂,搅拌2h,进行固液分离,得到含贵金属矿渣和液体;(2)将步骤(1)中得到的液体经氢氧化钠水解沉降,收集沉淀物;(3)将步骤(1)得到矿渣中边搅拌边依次加入工业级硝酸、溴化钠、氧化剂;(4)加入盐酸、氯酸钠、氯化钠、次氯酸钠和双氧水,待反应液的电位为670mV,pH值为0‑0.5时,再继续搅拌;(5)进行固液分离,弃去矿渣,得到澄清含贵金属的液体,继续加热到80℃,加8%硫化钠溶液,调pH值,搅拌2h,收集沉淀物,沉淀物用浓盐酸水解,收集水解后的黑色沉淀物;(6)除杂,酸洗,先稀盐酸、再稀硫酸搅拌冲洗,过滤,干燥,得到贵金属粉末。
本实用新型提供了一种用于选矿厂的高效破碎机,其特征在于:机体顶端左侧设置有进料口,机体底端右侧设置有细料出口,机体中心位置设置有转轴,转轴上部、下部分别设置有转子,转子上通过螺栓固定有若干研磨体,转轴底端通过皮带连接驱动电机,机体上部、下部相应转子位置设置有衬板,相邻衬板之间倾斜设置有筛网,筛网底端设置有粗料出口,该设备结构合理规范,实用方便,通过在转轴上集成两个转子以满足不同粒径的破碎效果,能通过单台破碎机进行破碎以得到粗料和细料,能有效的节约能源,缩小投资。

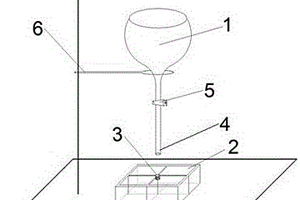

本实用新型公开一种选矿试验四分法分样器,其包括漏斗、收样器、支架,收样器由4个中空方形格组成,收样器中心处上方,即4个中空方形格交接处的上方开有定位孔,漏斗的出料口放置在定位孔内并与其相配合,将矿样均分成4份,漏斗放置在支架上;本装置可以使矿物等量均匀的缩分,从而使分样的结果更加准确;不需操作者处理每次缩分的另一半矿物,较传统矿样缩分过程更加方便快捷。

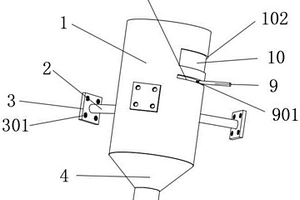

本实用新型公开了一种选矿废水处理用过滤装置,包括筒体,筒体外侧壁固定安装固定杆,固定杆侧壁固定安装固定板,固定板侧壁开设第一螺纹孔,筒体下表面固定安装出水漏斗,筒体内壁下端固定安装活性炭层,筒体内壁上端固定安装支撑环,支撑环上表面贴合第一过滤板,第一过滤板下表面开设第一过滤孔,第一过滤板上表面贴合第二过滤板,第二过滤板下表面开设第二过滤孔,第二过滤板侧壁开设第二螺纹孔,筒体外侧壁开设导滑孔,导滑孔内壁贴合手杆,实现了对第一级粗过滤的过滤颗粒直径大小调节,使各级过滤结构的过滤负担分配合理,防止单一过滤结构的负担过大提前报废的目的。
本实用新型涉及一种用于锰矿的磁选机湿法选矿卸料装置,属于矿产设备技术领域。主要包括供料斗、滑槽、挡料板、冲击水管,所述的两个滑槽分别安装在供料斗出料口的两侧,挡料板两端可滑动安装在滑槽内,挡料板处于供料斗的出料口上,冲击水管安装在供料斗上,冲击水管上均匀设有一排出水口,出水口对正供料斗的出料口;所述的挡料板上设有一排销钉孔,挡料板通过销钉孔与销钉固定在供料斗上;本实用新型能够保证供料斗卸料均匀,保证矿料充分受到磁力,提高分选效果,提高分选效率,提高资源利用率,可减少磁选机的叠加数量,减少能源消耗。
本实用新型公开了一种精选矿浆双层固定筛装置,包括装置本体,所述装置本体的顶部固定安装有固定筒,所述固定筒的顶部固定安装有进料斗,所述固定筒的底部延伸至装置本体的内部且固定连接有下料斗,所述下料斗的底部固定安装有分料管,所述装置本体的右侧内壁固定安装有双层固定筛,所述装置本体的左侧内壁固定安装有固定块,所述固定块与双层固定筛之间设置有弹簧,所述装置本体的左侧壁固定安装有安装箱,所述安装箱的内部固定安装有电机,所述电机的输出轴贯穿装置本体的侧壁且固定连接有转动杆。本实用新型,通过对双层固定筛的震动,大大减少了双层固定筛出现堵塞的情况,且大大提高了矿浆筛选的工作效率。
本实用新型提供一种金矿选矿摇床,其特征在于:机架左侧上部设置有左固定杆,左固定杆右侧设置有连接弹簧,连接弹簧另一端设置有床面,床面左部设置有给料槽,床面右侧设置有冲洗水槽,床面右部下表面设置有第一弧形齿带,机架右部设置有转轴,转轴上设置有第二弧形齿带,转轴通过皮带连接驱动电机,第一弧形齿带与第二弧形齿带形成配合,机架上设置有一对支撑辊,支撑辊与床面下表面形成配合,通过第一弧形齿带和第二弧形齿带的组合设计能有效的在摇床运动过程中有加速、减速、静止的过程,能通过床面的运动带动矿粉运动而进行有效的分离。
本发明涉及一种高锡多金属硫化矿的选矿方法,属于矿物加工工程技术领域。该高锡多金属硫化矿经棒磨排矿、经过水力旋流器分级得到溢流和沉砂,溢流进入到铜铅混合浮选,沉砂经高频振动细筛再次分级,水力旋流器溢流和高频振动细筛分级的筛下产品合并得到粒度为0.074mm以下占60%的磨矿产品进入浮选作业;将磨矿产品分步进行浮选、磁选、重选后分别产出铅精矿、铜精矿、锌精矿、磁黄铁矿、低砷硫精矿、高品位锡精矿、锡精矿和锡富中矿。该方法可最大限度的回收锡矿物,同时所有有价硫化金属矿物的回收得到兼顾,将矿石中有价矿物最大限度的回收,提高矿产资源综合回收利用率。
本实用新型公开了一种选矿设备中断棒及条状异物分离装置,所述的分离装置包括振动电机,槽型筛,传送装置,投料装置,第一弹簧,第二弹簧,第一支架,第二支架,收集斗,扁担,第三支架,所述的传送装置一端安装于第一支架上,另一端安装于第二支架上,所述第一支架的高度大于第二支架的高度,所述的槽型筛平行设置于传送装置的上方,所述的槽型筛上设置振动电机,所述的槽型筛上方设置投料装置,所述的第一弹簧一端连接投料装置,另一端通过扁担连接槽型筛,所述的收集斗设置在槽型筛的筛网口下方。本实用新型通过进行筛漏分离,有针对性的剔除了混入的废钢中的棒状物以及条状物或者棒磨机生产过程中产生的断棒以及条状异物。
本实用新型公开了一种选矿过程中矿石的冲刷运输装置,包括水箱和传送带,所述水箱的内部底壁左端固定安装有第一支杆,所述第一支杆的顶端与传送带的底部左端相贴合,所述第一支杆的顶端设有圆柱槽,所述圆柱槽的内侧壁左端设有通口,所述圆柱槽的内侧壁滑动安装有驱动杆,所述驱动杆的侧壁左端固定安装有横杆,所述水箱的内部后壁固定安装有电机,所述电机的转轴的前端固定安装有凸轮。本实用新型通过在传送带的底部左端设有通过凸轮带动的驱动杆,凸轮使驱动杆向上运动,进而带动传送带向上移动,凸轮脱离驱动杆时,传送带通过重力的作用向下运动,进而实现传送带的振动,使传送带上的矿石颠簸,增强矿石在运输中的清洗效果。
本实用新型是一种选别细粒重矿的机械。解决了二十多年以来离心选矿机不能连续作业的问题,主要由分选转鼓,扁形给矿嘴,固定的冲矿压力水管,洗涤水管,精矿和尾矿排出管,机壳,机架,传动装置等部件组成,有分选转鼓的转速低,冲矿压力水的压力小,构造简单等优点,分选大于74微米的粗粒含量少于30%,含锡0.3%左右的泥矿时,精矿回收率为70-80%,富矿比为4-5倍,10-19微米和负10微米的细粒可分别回收64%和30%左右。
本实用新型公开了一种选矿用矿料粉碎装置,包括底座,底座上表面固定安装有机座,机座上安装有驱动电机,底座上表面固定有联轴器,底座侧端上部安装有粉碎筒,驱动电机的输出轴与联轴器一端连接,粉碎筒侧端上部安装有进料斗,粉碎筒底部安装有下料斗,粉碎筒内部设置有粉碎机构,粉碎机构与联轴器另一端连接,底座侧端下部固定有第一放置板和第二放置板,第一放置板上设置有筛料机构,第二放置板上放置有收料盒。在下料斗下方设置第一放置板,第一放置板上设置筛料机构,粉碎后的矿料通过筛料机构上的筛板进行筛选,符合精度的矿料穿过筛板落入到收料盒内,不符合精度的则留在筛板上方,可以再次倒入到粉碎筒内进行二次粉碎,提高了粉碎效率。
本实用新型公开了一种选矿用矿料运输车,包括底板,所述底板底部安装有两组轮对,底板底部两侧分别固定有第一安装架和第二安装架,第一安装架和第二安装架上均转动安装有安装轴,第一安装架和第二安装架之间设置有料斗,料斗两侧外壁分别与对应的安装轴固定连接,第一安装架侧端设置有转动机构,转动机构与第一安装架上的安装轴驱动连接,料斗上方固定有安装框架,安装框架内部设置有筛料机构。本实用新型通过设置转动机构,转动机构上驱动电机带动主动轮转动,从而通过传动带带动从动轮转动,从动轮转动带动料斗通过安装轴进行转动,促使料斗倾斜,从而将矿料倒出,卸料方便,提高生产效率。
本实用新型公开了一种钨矿选矿水循环回收利用系统,包括沉淀箱和中和箱,所述沉淀箱内腔左侧的顶部连通有进水管,所述沉淀箱顶部的中心处固定连接有减速电机,所述减速电机的输出端固定连接有丝杆,所述丝杆的底部贯穿至沉淀箱内腔的底部,丝杆表面的顶部套设有固定螺套。本实用新型通过设置丝杆、定位杆、时间控制器、斜板、排料管、搅拌杆、通孔、转管、支撑轴承座、搅拌电机、加料管、连接管、水泵、伸缩软管、减速电机、固定螺套和筛网配合使用,具有处理效率较高的优点,解决了现有的回收利用系统在处理过程中,不便于沉淀物与上清液的分离,且无法方便均匀的将中和剂与废水混合,降低了回收利用系统处理效率的问题。
本发明公开了一种弱磁性共生氧化铁矿的选矿方法,它包括:破碎、阶段磨矿、粒度分级、浓缩、阶段强磁选。通过阶段磁选,可有效解决磁性物堵塞问题。通过阶段磨矿,及早排除矿石中泥化杂质的影响。显著提高生产设备产能。不仅提高设备作业率、增加铁精矿的收率和铁品位,而且磁选电耗、水耗等均比原有流程大幅度降低。
本发明公开了一种铅锌矿选矿渣废物利用方法,包括以下步骤:S1、对矿渣进行粉碎、研磨、过滤;S2、加入尾矿库的废水混合调制,制出粗精矿,铅扫选尾矿;S3、把S2铅扫选尾矿中的加入脱药剂硫化钠制取,然后脱水,最后加入抑制剂硫酸锌、混合捕收剂,多次循坏后浓缩过滤得到铅精矿和铅精矿废水;S4、把S2铅扫选尾矿中加入抑制剂石灰、活化剂硫酸铜和捕收剂黄药制取,然后加入抑制剂石灰制取得到锌精矿和锌精矿废水;S5、并对到的废水和铅锌矿尾渣收集,与墙板物料混合生产墙板或保温板等;通过对矿渣进行再处理,把矿渣内的铅锌再次提取,然后把尾渣和尾液分离出来进行废物利用,制作成各种石板,减少矿渣的排放对环境的污染,更加环保。
本发明是一种低氧化率高结合率混合铜的选矿方法,针对氧化率较低,结合率高的氧硫混合铜矿,先通过浮选回收其中的硫化铜矿物和游离氧化铜矿物,浮选精矿焙烧脱硫获得氧化铜精矿,同时焙烧烟气用于浸出浮选尾矿中的难选氧化铜和结合铜,再用硫化钠沉淀尾矿浸出矿浆中的铜离子获得硫化铜沉淀,添加黄药浮选沉淀硫化铜获得硫化铜精矿,硫化铜精矿与氧硫混合铜精矿混合后焙烧脱硫,获得最终氧化铜精矿。该方法通过自身精矿中的硫生成的二氧化硫浸出低品位尾矿,回收了浮选尾矿中难以回收的难选游离氧化铜和结合铜,成本低,显著提高了铜的综合回收率。
本发明涉及一种从炭浆法提金尾渣中回收强磁性铁矿的选矿方法,包括:(1)弱磁粗选:弱磁选机磁感应强度为0.2T~0.4T,矿浆质量浓度控制在15%~30%;(2)高梯度弱磁扫选:高梯度弱磁选机的磁介质直径为3~8mm,背景磁感应强度为0.3T~0.5T,矿浆质量浓度控制在15%~30%;(3)粗精矿弱磁精选:弱磁选机磁感应强度为0.2T~0.3T,矿浆质量浓度控制在15%~30%;(4)中矿I、尾矿I高梯度弱磁扫选;(5)尾矿II强磁粗选强磁选机的磁介质直径为1.5mm,背景磁感应强度在1.0~2.0T,矿浆质量浓度控制在18%~20%;(6)弱磁性铁粗精矿强磁精选强磁选机的磁介质直径为1.5mm,背景磁感应强度在0.8~0.9T,矿浆质量浓度控制在10%~15%。本发明可直接进行磁选回收其中的强磁性铁矿,强磁性铁的回收率大幅提高。
本发明公开了一种超贫铁矿的选矿工艺,具体工艺如下:将原矿经三段破碎至‑3mm的矿样后,采用干式磁选机进行预选抛废得到干抛精矿和品位≦12%干抛尾矿;将干选精矿磨矿至‑200目的矿粉或矿浆后经一段弱磁选别得到一段弱磁精矿和一段弱磁尾矿;将一段弱磁精矿磨至‑325目后经二段弱磁和三段弱磁选别得到精矿;一段弱磁尾矿经摇床选别得到中矿和摇床尾矿;二段弱磁尾矿、三段弱磁尾矿、摇床尾矿及干抛尾矿合并得到总尾矿。本发明工艺不仅将超贫矿资源利用起来,同时降低该部分的整体选别成本,产生的尾矿还能进行销售,增加经济效益,同时减少了这部分尾矿进入尾矿库,减少尾矿库成本。
本实用新型设计了一种变频变轨离心选矿机,包括双层水套、机架和变频调速电机,所述双层水套截面呈倒梯形,下端安装在机架上,包括内套、外套以及之间的夹层,内套的内壁上设置有两级分离轨道,分离轨道上均匀设置分离孔与夹层连通,分离轨道上安装有轨道盘,内套底端为下凹的分离盘,外套底端安装有精矿管,本实用新型通过变频调速电机调整离心速度,可改变矿物的运动轨道进而进入设定的分离轨道中进行分离,能够分离多种富集的矿物,整个分离过程连续进行不用停止效率高,分离过程不添加任何化学药剂,矿浆尾水可重复循环使用。
本实用新型公开了一种高氧化高结合氧硫混合铜矿就地联合泡浸节能型选矿装置,包括处于系统高位的粗料仓、细料仓、浸取剂罐、萃余液罐和高位泡浸池、低位泡浸池、搅拌闪浸桶;料仓、浸取剂罐下方依次自上而下梯级设置搅拌闪浸桶、高位泡浸池、低位泡浸池和萃取装置;浸取剂罐通过泡浸浸取剂管、闪浸浸取剂管连接高、低位泡浸池和搅拌闪浸桶;低位泡浸池下部设置浸出液槽,浸出液槽通过耐酸泵、浸出液回流管连接高位泡浸池,高位泡浸池通过高位浸出液管连接萃取装置,低位泡浸池通过高位浸出液管连接萃取装置,搅拌闪浸桶通过闪浸浸出液管连接萃取装置。本实用新型采取自流模式,搅拌闪浸、动态泡浸结合,实现节能、缩短生产周期,提高回收率。
本实用新型提供了一种金矿选矿用复合破碎机,其特征在于:转轴上部设置有上转子,转轴中部设置有中转子,转轴下部设置有下转子,外筒体内部上、下边缘位置设置有轨道,内筒体上、下分别设置有行走轮,行走轮与轨道相互配合,内筒体中部环形设置有齿盘,外筒体右侧中下部设置有第二驱动电机,第二驱动电机上部设置有齿轮,齿轮与齿盘形成配合,内筒体内表面设置有内衬层,内衬层上设置有若干凸出部,上转子、中转子、下转子与内衬层表面之间的距离依次缩小,通过多级转子的组合设计,能将粗破碎和细料破碎组合起来,能有效的降低生产工序,节约成本,能有效的降低多次破碎造成的物料损失。
