全部
▼
热搜：
794
0
本发明提供了一种长玻纤增强尼龙复合材料及其制备方法，该方法将物料混合物进行熔融法制备，得到长玻纤增强尼龙复合材料；所述物料混合物包含：30wt%～65wt%的尼龙；30wt%～60wt%的长玻璃纤维；0.05wt%～10wt%的金属盐或金属络合物；0.1wt%～1wt%的抗氧剂；0.2wt%～1wt%的稳定剂；0.2wt%～1wt%的润滑剂。本发明采用金属盐或金属络合物，并控制各个物料的用量，对长玻纤增强尼龙复合材料进行改性，使尼龙中的酰胺基团与金属盐或金属络合物中的金属离子之间可以形成络合配位作用，从而影响尼龙分子链间的氢键作用，对玻纤增强尼龙复合材料的拉伸性能产生一定的良好影响，利于应用。
1146
0

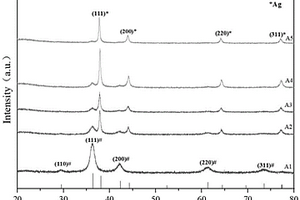

本发明公开了一种从AG/PPY溶胶出发制备AGCL/PPY纳米复合材料的方法,它是直接利用新合成的AG/PPY溶胶与盐酸溶液反应形成AGCL/PPY析出物;或者是通过在新合成的AG/PPY溶胶中加入少量盐酸,然后利用AGCL在不同溶剂中的溶解差,通过加入水、乙醇或甲醇形成AGCL/PPY析出物;或者是通过在新合成的AG/PPY中加入过量盐酸,通过加入水、乙醇或甲醇后二次析出形成AGCL/PPY纳米复合材料。该方法过程简单,对仪器要求程度低,易于实现规模生产。
771
0
聚酰亚胺玻纤复合材料的制备方法，采用2，3，3′，4′－氧联二苯四甲酸二酐、3，3′，4，4′－联苯四甲酸二酐和4，4′－二氨基二苯醚共聚制备聚酰胺酸，再采用4－苯基乙炔苯酐封端反应生成酰亚胺齐聚物，再与硅烷偶联剂和短切玻璃纤维捏合，经热处理制成聚酰亚胺玻纤复合材料预压料，通过热模压工艺制备的样条性能为：无缺口冲击强度210.8KJ/m2，弯曲强度1012.4MPa，弯曲模量38.3GPa，拉伸强度508.0MPa，断裂延伸率0.79％。
767
0
本发明公开了一种以废铝和废玻璃为主要原料,采用液态挤压法制备玻璃/铝基复合材料的工艺。所述工艺制备的玻璃/铝基复合材料中90%～95%为废弃物,即废玻璃占25～30%,废铝占60～70%,其中的玻璃既是分散相又是增强相,使两种废弃物的性能得到了扬长避短,优点得到了叠加,致使废弃铝制品和废弃玻璃制品这两类再生资源的价值倍增,具有明显的社会、经济、环境三大效益,填补了现有技术的空白。

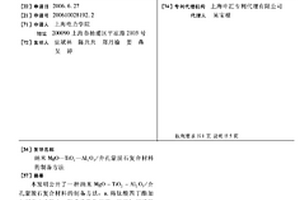

本发明公开了一种纳米MgO－ TiO2－ Al2O3/介孔蒙脱石复合材料的制备方法：a.将钛酸四丁酯加入到 无水乙醇中，形成淡黄色溶液，然后加到硝酸中，生成透明溶 液，此后用NaOH溶液调节，生成新的透明溶液待用；b.取提 纯的钠基蒙脱石，用水充分浸润，然后向其中添加十六烷基三 甲基溴化铵，反应12～24小时后将其与步骤a溶液混合，然 后添加硝酸镁和硝酸铝，硝酸镁和硝酸铝的摩尔比为0.5～1.5， NaOH溶液进行滴定，固液分离，水洗；c.将步骤b制备的混 合物在60～100℃温度下烘干，随后在400～500℃温度下焙烧 2～4小时。本发明提供一种制备步骤简单，成本低廉且热稳定 性好的复合材料，该材料能够脱除汞等重金属污染物，可广泛 应用于污水处理、烟气净化等环保工业领域。
750
0

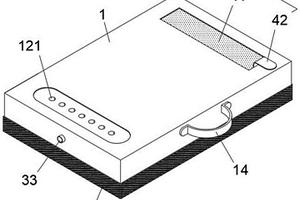

本发明涉及材料修复技术领域，具体为一种复合材料制品修复辅助工具，包括：压盖、纱布、清灰机构、修磨机构；纱布覆盖在压盖的下端开口位置，且纱布与压盖的空腔之间填充有沙子；压盖顶壁的两侧通过隔板分割出功能仓A和功能仓B；清灰机构设置在功能仓A内，用于清除复合材料制品修复过程中产生的碎屑；修磨机构设置在功能仓B内，用于修磨复合材料制品修复过程中产生的糙面。该复合材料制品修复辅助工具，通过填充的沙子可以对修复时产生粘接面进行压实，同时，通过清灰机构能够及时清楚修复过程中产生的碎屑，且能通过修磨机构对修复位置进行打磨，提高修复效率，使用方便。
1023
0

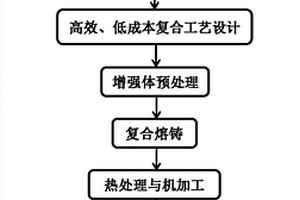

本发明提供了一种铝基复合材料汽车制动盘的制备方法，步骤包括：1)增强体颗粒预处理；2)复合熔铸；3)机加工与热处理。本发明所述铝基复合材料中陶瓷增强体的体积含量较高(20％‑45％)，且可通过复合熔铸方法实现铝基复合材料汽车制动盘的近终成型。本发明方法工艺简单高效，制备成本低廉，可实现批量化，制备得到的铝基复合材料汽车制动盘相对铸铁制动盘减重50‑60％，热导率提高2倍以上，高温耐磨性能良好。该种制动盘装车实验行驶20000公里后磨损量只有0.33‑0.36mm，有望取代铸铁汽车制动盘，为汽车轻量化提供助力。
本发明涉及一种一步水热合成Cu2O@Ag核壳型纳米复合材料的方法，该方法包括以下步骤：模板剂的活化：将模板剂溶解于溶剂中，并搅拌加热活化，得到活化的模板剂溶液；制备Cu2O纳米材料前驱体：将还原剂与铜源分别溶于溶剂中分散均匀，得到分散液，先后将还原剂分散液和铜源分散液加入到活化的模板剂溶液中，加热处理，得到Cu2O纳米材料前驱体溶液；合成Cu2O@Ag核壳型纳米复合材料：将银源分散在溶剂中，形成银源分散液，再将银源分散液加入到Cu2O纳米材料前驱体溶液，并持续加热，得到Cu2O@Ag核壳型纳米复合材料。与现有技术相比，本发明采用水热一步法合成，工艺条件简单，实验方法安全，实验结果可控性强，可合成大量Cu2O@Ag核壳型纳米复合材料。
676
0

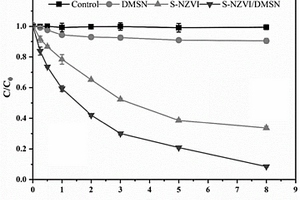

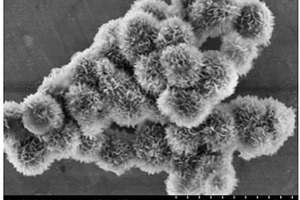

本发明公开了一种硅基负载型硫化纳米零价铁复合材料的制备方法及应用。该复合材料以表面起皱二氧化硅纳米球为载体，单分散的硫化纳米零价铁颗粒均匀分散在树突状纤维孔道中，整体形貌呈球形且高度分散，对溴代有机污染物四溴双酚A有更好的反应性和在石英砂柱中的运输性。本发明制备的硅基负载型硫化纳米零价铁复合材料的工艺简单、原料廉价易得、绿色环保。本发明制备的硅基负载型硫化纳米零价铁复合材料可用于土壤地下水中的卤代有机污染物的原位修复，可操作性强，修复效果明显。

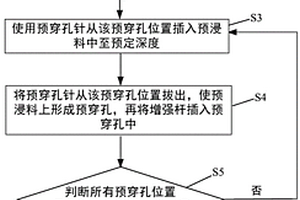

本发明提供一种上述预浸料增强杆植入方法、增强复合材料层压板及制作方法，使用预穿孔的植入方式，挤开而非打断纤维，有效减轻植入时对纤维的损伤以及对增强杆的刚性的要求；高精度控制增强杆的植入深度和角度的方法，有助实现增强杆不穿透表面层纤维的植入方式，可大大降低增强杆对叠层平板面内性能的损伤，并在提高复材平板抗弯曲分层的能力的同时，有效地降低了对平面内压缩强度的影响，进一步提高复合材料的弯曲强度；该发明能够用于所有容易产生复合材料层间分层的结构，能够帮助改善复合材料抵抗分层扩展的能力，大大节约了设计和制造成本。
1090
0

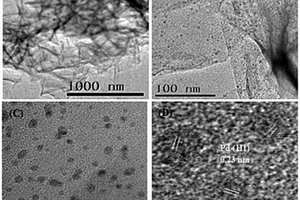

本发明涉及一种Pd/MGF复合材料及其制备和应用，以介孔石墨烯泡沫MGF为载体，钯纳米颗粒耦合于载体表面。制备：以层状分子筛MCM‑22为模板制备介孔石墨烯泡沫；一步无有机稳定剂合成Pd/MGF复合材料。所获得的Pd/MGF复合材料可用于醇燃料电池的阳极。本发明无需有机溶剂和稳定剂，无需高温高压，重现性好，操作简单易于生产，成本低可大规模制备，得到的钯/介孔石墨烯泡沫(Pd/MGF)复合材料，具有优异的高效醇类催化活性和稳定性，并且显著优于目前商业化的Pd/C催化剂。
792
0
本发明提供了一种硫化钴镍/硫化钴/碳复合材料及其制备和应用。所述的硫化钴镍/硫化钴/碳复合材料，其特征在于，包括硫化钴镍/硫化钴纳米线以及包覆在硫化钴镍/硫化钴纳米线外的碳层。本发明的制备过程简单，易于操作，制备过程绿色无毒环境友好，制备的硫化钴镍/硫化钴/碳复合材料结构稳定，形貌均一，分散良好。制备的硫化钴镍/硫化钴/碳复合材料可成为一种理想的高性能超级电容器和锂离子电池等新能源器件的电极材料。 1
731
0

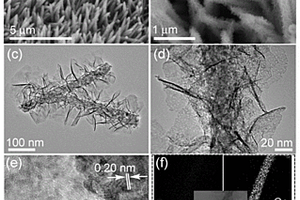

本发明属于材料制备技术领域，具体公开了一种超级电容器复合材料及其制备方法与应用，其制备方法包括：1)先制备CuCo2O4纳米线阵列；2)将长有NiCo2O4纳米片阵列的泡沫镍置于NiSO4·6H2O(或CoSO4·7H2O)与K2S2O8混合溶液中并加入氨水溶液，保持几分钟后取出，最后将取出的样品放入管式炉中煅烧得到CuCo2O4@NiO(或CuCo2O4@Co3O4)复合材料；3)或将KMnO4溶液倒入聚四氟乙烯水热反应釜中并放入上述长有CuCo2O4纳米线阵列的泡沫镍，将反应釜放入鼓风干燥箱中反应，反应结束后冷却反应釜至室温，分别用去离子水和乙醇溶剂洗涤样品并干燥，得到CuCo2O4@MnO2复合材料。本发明设计并合成的CuCo2O4@MxOy(MxOy＝NiO，Co3O4，MnO2)复合材料展现出优异的电化学性能，具有很重要的应用前景。
本发明公开了一种石墨烯原位聚合热致性液晶聚合物复合材料及其制备方法。该复合材料包括如下组分，按质量份计为：按质量分数计为：使用芳香族化合物作为原料单体制备而成的液晶聚酯9000‑10000份，石墨烯10‑500份，助剂1‑100份。在本发明中，将石墨烯在热致性液晶聚合物聚合时添加，不但改善了石墨烯的分散性，而且可以获得具有抗静电性或导电性的液晶聚合物复合材料。而且其具有耐高温、易加工、高力学强度的特点，因而该复合材料具有优良的综合性能。
699
0

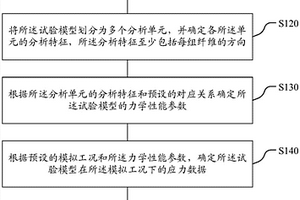

本公开是关于提供一种碳纤维增强复合材料工件的疲劳寿命预测方法，涉及碳纤维增强复合材料技术领域。该疲劳寿命预测方法包括：建立碳纤维增强复合材料工件的试验模型；将试验模型划分为多个分析单元，并确定各分析单元的分析特征，分析特征至少包括每组纤维的方向；根据各分析单元的分析特征和预设的对应关系确定试验模型的力学性能参数；根据预设的模拟工况和力学性能参数，确定试验模型在模拟工况下的应力数据；根据应力数据确定试验模型的目标疲劳曲线，以作为碳纤维增强复合材料工件的疲劳曲线。本公开的疲劳寿命预测方法可提高疲劳寿命预测的效率，降低疲劳分析的成本。
1072
0
本发明公开了一种宽频阻尼复合材料设计方法，涉及材料领域。阻尼复合材料由两相材料组成，一相在低频处具有较大阻尼，另一相在高频处具有较大阻尼。对两相阻尼材料进行无量纲化处理，建立初始微结构构型，在设计频域内选取若干典型频率点，通过对这些典型频率点处的材料阻尼的最小值进行最大化设计，实现阻尼复合材料的最优化设计。结果表明经过优化设计后的阻尼复合材料在较宽频域内具有较大的阻尼。
738
0
本发明涉及一种哑光环保型柔性触感PP复合材料其制备方法，制备方法为：在PP的熔融加工过程中向其中加入环保型哑光木纤维素母粒和分散剂制得哑光环保型柔性触感PP复合材料；环保型哑光木纤维素母粒主要由PP、木纤维素、聚甲基丙烯酸甲酯交联微球和相容剂组成；聚甲基丙烯酸甲酯交联微球是通过将聚甲基丙烯酸甲酯微球、天然橡胶和马来酸酐熔融共混制得的；最终制得的哑光环保型柔性触感PP复合材料主要由PP基体以及分散在PP基体表面形成不规则分布的凹凸结构的聚甲基丙烯酸甲酯交联微球组成。本发明的制备方法简单易行，碳排放低，环保安全；制得的复合材料，无需喷漆即可达到哑光效果和柔性触感，适用范围较广。
798
0
本发明公开了一种纳米阵列的钴钼复合物/碳纤维复合材料及其制备方法，纳米阵列的钴钼复合物/碳纤维复合材料，包括碳纤维基材及负载在碳纤维上的钴钼复合物，钴钼复合物在碳纤维上呈纳米阵列；纳米阵列的钴钼复合物/碳纤维复合材料作为电催化制氢催化剂在1.5～1.8Vvs.RHE电压内，每1cm2上，每消耗0.1L pH为13.6的KOH溶液生产氢2～12L/h(293K 1atm)。制备方法为：将经酸处理后的碳纤维基材浸入钼酸钠与醋酸钴的混合溶液后进行水热反应制得纳米阵列的钴钼复合物/碳纤维复合材料。本发明的材料，钴钼复合物呈纳米阵列，负载量大，电化学性能优良；制备方法工艺简单，反应物价格低廉，条件温和。
675
0

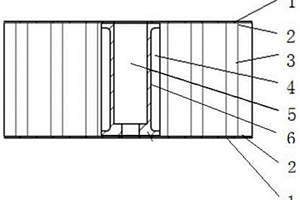

本发明公开了一种防静电的金属蜂窝芯复合材料单板结构，该结构通过在复合材料板金属埋件和铝蜂窝之间连接导线的方法，将所有金属埋件用导线连在一起，实现单板任意两点电阻值小于10Ω的防静电目标，解决金属蜂窝芯复合材料单板局部和整体绝缘，特别是金属预埋件之间的绝缘问题。本发明的优点在于它解决了金属蜂窝芯复合材料板的局部和整体绝缘问题，减轻了卫星表面和内部的静电防护压力。
本发明公开了一种SiO2@TiO2吸附-光催化纳米复合材料及其制备方法，采用原位醇热技术在吸附剂介孔SiO2上负载纳米TiO2片，制得多级结构SiO2@TiO2吸附-光催化复合材料。本发明通过控制TiOSO4、乙二醇、乙醇、无水乙醚和SiO2的比例，可制备不同TiO2负载量的吸附-光催化纳米复合材料，该复合材料在模拟污染物降解实验中，通过先吸附再降解的模式及边吸附边降解的模式，在短时间内快速消除有机污染物，同时在有水存在时，可优先吸附有机物，并具有良好的使用寿命和再生能力。
792
0
本发明提供了一种环保型耐开裂耐冲击建筑装饰用复合材料及其制备方法。所述的环保型耐开裂耐冲击建筑装饰用复合材料，其特征在于，包括基体，所述的基体的制备原料包括：基体树脂20wt％-74.8wt％，改性树脂5wt％-20wt％，增强纤维5wt％-20wt％，无机填充材料10wt％-64.8wt％，增白剂0wt％-5wt％，抗氧剂0.1wt％-1wt％，阻燃剂5wt％-20wt％和抗光老化剂0.1wt％-1wt％，所述的基体树脂为热塑性聚烯烃树脂，所述的改性树脂为极性热塑性聚合物。本发明采用包括但不限于聚碳酸酯、聚甲醛、聚酯及ABS等极性热塑性聚合物进行基体树脂极性改性，提高基体树脂的极性，改善涂层材料与基体树脂的粘结力，提高产品涂层加工工艺，提高建筑装饰产品质量延长产品使用寿命。
688
0

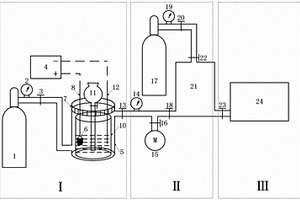

本发明提供了一种铝-碳复合材料界面反应程度的定量检测装置及方法，所述装置包括依次相连的直流电解反应发生系统、气体收集系统和气体检测系统；所述方法的原理是利用界面反应产物Al4C3易于水解的性质，首先藉助电化学反应加速待测样品溶解，然后通过气相色谱分析对Al4C3水解所生成的CH4气体浓度进行精确检定，最终计算得到界面反应程度。本发明所述装置和方法不仅操作简单，而且检测分析速度快、精度高，适用于对碳纳米管、碳纤维、石墨烯、石墨鳞片及石墨颗粒、金刚石、碳化硅等各种碳质材料增强铝基复合材料的界面反应程度进行快速定量检测。
1043
0

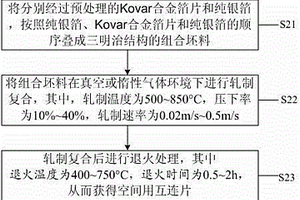

本发明涉及空间用可伐/银金属层状复合材料及其制备方法，复合材料包括：一层Kovar合金箔片；两层纯银箔，由作为面层的纯银箔和作为中间层的Kovar合金箔片构成叠层“三明治”结构，上中下三层之间通过轧制复合形成化学键连接成一体。制备方法，按照纯银箔、Kovar合金箔片和纯银箔的顺序叠成“三明治”结构的组合坯料；将组合坯料进行热轧制复合连接；轧制复合后，在惰性气体气氛下进一步退火处理，退火处理完成后，获得空间用可伐/银金属层状复合材料。本发明的复合材料具有良好的空间环境适应性、导热性、导电性和可焊性，满足空间电子封装应用要求；制作工艺简单、质量稳定可控、操作方便、可实现大面积自动化卷对卷批量生产。
1039
0

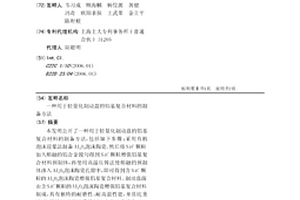

本发明公开了一种用于轻量化制动盘的铝基复合材料的制备方法，包括如下步骤：采用有机泡沫浸浆法制备Al2O3泡沫陶瓷，然后将SiC颗粒加入熔融的铝合金搅匀得到SiC颗粒增强铝基复合材料预制体，再使用高温压铸法使熔融的预制体渗入Al2O3泡沫陶瓷孔隙中，即可得到含SiC颗粒的Al2O3泡沫陶瓷增强铝基复合材料。制动盘面由含SiC颗粒的Al2O3泡沫陶瓷增强铝基复合材料制成，具有独特的耐磨性、耐高温性能，并且比重轻，比铸铁材料更能满足制动盘的安全性和耐磨性要求。

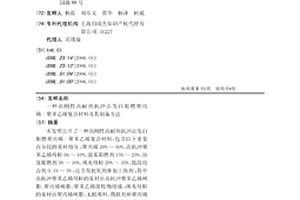

本发明公开了一种高刚性高耐热抗冲击发白阻燃聚丙烯-聚苯乙烯复合材料，包含以下重量百分比的基材组分：聚丙烯20%～50%、高抗冲聚苯乙烯母粒5%～10%、溴系阻燃剂15%～25%、协效阻燃剂5%～10%、填充母粒20%～35%、链段结合剂0.1%～5%；还含有抗氧剂和加工助剂；其中高抗冲聚苯乙烯母粒的基材由高抗冲聚苯乙烯树脂、聚丙烯树脂、聚苯乙烯接枝物组成；填充母粒的基材由聚丙烯树脂、无机填料、偶联剂和聚丙烯接枝物组成。制备方法为：原料混合均匀后加入螺杆挤出机中进行熔融共混反应并挤出造粒即得。本发明的复合材料具有较好的刚性和韧性，高温低析出性能，良好的抗冲击发白特性，可以应用于家用电器、汽车零部件以及电动工具等领域。
699
0

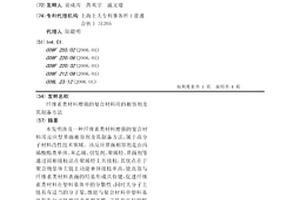

本发明涉及一种纤维素类材料增强的复合材料用反应型界面相容剂及其制备方法，属于高分子材料改性技术领域。该反应界面相容剂是由丙烯酸酯类单体、苯乙烯、引发剂、聚烯烃、界面剂等通过固相接枝法在聚烯烃上共接枝，其优点在于聚合物基体主链上功能单体接枝率高，能高效与纤维素类材料表面的羟基形成共价键，促进纤维素类材料在塑料基体中的分散性；同时大分子主链具有适当的分子量，既能与复合材料中塑料基体发生分子链缠结改善相容性，又具有良好的熔融流动性，在加工中能有效浸润复合材料，在界面处紧密啮合形成有效传递应力的界面层，并有效缓解材料形变时产生的细微裂纹，提高了此类复合材料的机械性能和耐水性，拓宽了它们在各领域应用。
912
0
本发明涉及一种材料技术领域的耐高温纳米阻燃增强PA6复合材料及其制备方法，所述复合材料包括如下重量百分数的各组分：尼龙30～70、主阻燃剂10-25、辅助阻燃剂3-12、纳米蒙脱土0.5-5、玻璃纤维10-30、接枝型增韧改性剂2-12、抗氧剂0.2-1、润滑分散剂0.2-1。所述复合材料的制备方法包括如下步骤：步骤一，按重量百分含量取各组分；步骤二，将各组分放入高混机中混合3-5min后出料，得到混合物，然后控制双螺杆挤出机的加工温度220-240℃，螺杆转数180-600转/分，将混合物置于双螺杆挤出机挤出造粒，即得产品。本发明具有如下的有益效果：本发明的复合材料的热变形温度大于210℃（1.82MPa），材料的抗冲击性能得到增强，吸水性能降低到传统材料的30%左右，材料的抗氧化性能，加工流动性，环保性能较高。
1167
0
本发明涉及一种高导电性纳米复合材料及其制备方法。该高导电性纳米复合材料包括结晶型聚合物、碳纳米管及结晶型聚合物的有机成核剂,其制备方法是将上述三种原料按照一定的比例和次序在二甲苯溶剂中混合,采用持续超声的条件下溶剂挥发制得。本方法简单、易于操作,可以通过简便的方法得到导电性好、综合性能优良的导电复合材料,该复合材料可以广泛的应用于汽车、电子及电子仪器、办公设备、工业机械等领域,可以满足和扩大结晶型高分子材料在导电材料、电磁屏蔽等领域的应用。
763
0
本发明提供了一种耐低温冲击玻纤增强聚丙烯复合材料及其制备和应用。本发明的复合材料，包含40-90重量份共聚聚丙烯；2-10重量份相容剂；5-45重量份玻璃纤维；2-10重量份多支链聚乙烯。本发明的复合材料，采用高抗冲共聚聚丙烯做为基料，己烯和辛烯为支链的多支链聚乙烯作为裂纹扩散的抑制剂，用普通双螺杆设备保证良好的产量，成本较低，复合材料具有较好的耐低温冲击性能。
1133
0
本发明涉及一种高性能玻璃纤维增强聚酰胺导电复合材料的制备方法。该方法通过相反电荷之间静电力的作用在玻璃纤维表面包覆碳纳米管和乙烯/马来酸酐共聚物，形成多维混杂增强体结构；将碳纳米管/尼龙母粒与尼龙树脂均匀混合，然后与上述玻璃纤维增强体通过挤出成型的工艺复合，得到高性能玻璃纤维增强尼龙导电复合材料。本发明反应步骤简单，所得复合材料具有优异的力学性能和导电性能，能够应用于汽车工业、电子电气、机械等领域，拓宽玻璃纤维增强尼龙复合材料的应用范围。
中冶有色为您提供最新的上海有色金属复合材料技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2025年07月09日 ~ 11日
2025年07月11日 ~ 13日
2025年07月16日 ~ 18日
2025年07月16日 ~ 18日
2025年07月17日 ~ 19日
