全部
▼
热搜：
846
0

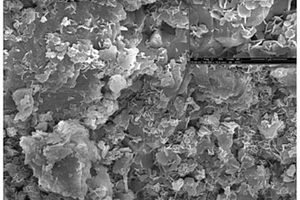

一种从铜矿中直接分离铜并制备Cu2O功能材料的方法，属于熔盐溶剂化反应相关领域。该方法为：将球磨后的铜矿加热焙烧制备氧化后的铜矿粉末。将熔盐原料真空脱水处理，清洗，烘干，加热至熔盐熔化温度，恒温稳定后再通入氩气，加入经过氧化后的铜矿粉末。恒温静置一段时间后降温，取出氧化物‑熔盐体系，加水搅拌使熔盐加速溶解。后将氧化物‑熔盐体系溶液静置分层，将上层悬浊液离心，收集粉末并反复清洗，最后烘干，即得到Cu2O功能材料，下层沉淀为铁的氧化物。采用本方法从铜矿中直接制备Cu2O，并且将铜矿中的铁氧化物分离处理，具有工艺流程简单、成本低和环境友好的特点。
854
0
本发明涉及一种现场制备硫脲并用于从难处理金矿中提金的工艺。其包括：(1)将含硫的难处理金矿破碎、球磨制粉；(2)将金矿粉料置于加热炉内，通入惰性气体或氢气焙烧获得焙砂和蒸气；(3)将在惰性气体中焙烧产生的蒸气与过量氢气反应；(4)将步骤(3)反应后的气体或步骤(2)氢气中焙烧的气体经过收尘装置并冷却至100℃以下，通入石灰乳溶液吸收，再与氰氨化钙反应，过滤洗涤制得硫脲溶液。(5)对焙烧生成的焙砂冷却后进行调浆，控制pH并加入硫酸铁和现场制备的硫脲溶液进行提金；多余的硫脲溶液经浓缩结晶后制成硫脲产品。本发明具有环境污染少，烟气毒害性低，无氰提金，能耗低，成本低，具有良好的经济、社会和环境效益等优点。
1122
0
本发明涉及一种采用立磨机的铝土矿碎磨新工艺，属于氧化铝生产技术领域。采用立磨机作为碎磨设备，中碎后铝土矿直接进入立磨机，磨后铝土矿干粉与碱液充分搅拌混合后作为最终的合格矿浆。本发明采用立磨机作为碎磨设备，不但可以取代细碎机和球磨机(棒磨机)，而且可以有效的简化铝土矿碎磨工艺流程，提高合格矿浆的固含。从而，可以有效简化铝土矿碎磨工艺流程，较少设备投资，提高原料磨制工序合格矿浆固含，减小占地面积。
970
0
一种含碳酸盐铁矿石的分步浮选分离方法,其特征在于:将含碳酸盐铁矿石用球磨法磨细,再采用弱磁选和强磁选预先分离,获得的混合磁选铁精矿采用分步浮选技术进行分离,第一步采用正浮选工艺在中性条件下分选菱铁矿精矿,第二步采用反浮选工艺在强碱性条件下分选赤铁矿精矿。本发明的含碳酸盐铁矿石的分步浮选分离方法,流程运行平稳,第一步分选出菱铁矿,改善了浮选环境,第二步分选出赤铁矿,最终可获得铁品位大于66%,回收率大于62%的赤铁矿精矿。本发明对我国低品位铁矿潜在资源提供了一种开发利用方法,对于含碳酸盐铁矿石的经济合理开发具有重要意义。
935
0
一种含硼铁精矿的阶段还原方法，属于矿物加工技术领域，按以下步骤进行；（1）将含硼铁精矿与水混合均匀后制成球团或柱团；烘干后外配还原剂煤粉和添加剂Na2CO3并置于反应罐中；（2）当反应炉升温至600±50℃时，放入反应罐，以5~10℃/min的速率升温至950~1150℃；（3）保温90~150min进行一段还原；（4）升温至1200~1300℃，保温45~75min进行二段还原；（5）将反应罐取出，盖煤冷却至常温，得到还原球团或还原柱团；（6）破碎至粒度≤2mm，然后加水配制成矿浆，球磨后采用磁选机磁选，获得磁选精矿和富硼渣。本发明的技术不仅实现了含硼铁精矿中铁的高效回收，同时使精矿中的硼矿物得到有效富集，为含硼铁精矿中铁和硼的综合回收利用提供了新的途径。
867
0
本发明属于选矿技术领域，具体涉及一种铜钴硫化矿的浮选分离工艺，特别涉及铜钴硫矿石铜钴混合浮选及铜钴混合精矿再铜钴分离的浮选工艺。包括破碎，球磨，加入活化剂，加入浮选药剂、一次粗选、三次扫选、三次精选的浮选作业，一次粗选、两次扫选、两次精选的浮选作业等步骤。本发明目的是开发出一种高效回收铜钴硫矿石铜钴资源的浮选工艺，该工艺是在保证铜精矿、钴精矿质量合格的前提下，使铜、钴资源得以高效回收和利用。
889
0
本发明涉及一种金矿提金的预处理工艺，主要是针对难处理金矿进行无氧焙烧和中温氧浸的联合预处理，具体步骤为S1、将金矿破碎、球磨制粉，得金矿粉；S2、将所述金矿粉置于不含氧的气体氛围中进行焙烧，焙烧后获得焙烧渣和烟气；S3、将所述焙烧渣加酸和脱硫剂进行调浆，将调浆后的浆料在反应釜内进行控温、加压、加氧、氧化浸出，获得贱金属浸出液和浸出渣；S4、将所述浸出渣进行脱硫净化，再用浸金剂进行提金。本发明结合了焙烧法和压力浸出法的优点同时又规避了两者的缺点，具有原料适应性强、操作条件和设备要求较宽松、环境和经济效益显著等优点。
705
0
本发明涉及一种难处理金矿的磨浸预处理工艺，主要是针对难处理金矿进行无氧焙烧和机械活化浸出的联合预处理，具体步骤为S1、将金矿破碎、球磨制粉，得金矿粉；S2、将所述金矿粉置于不含氧的气体氛围或者在真空中进行焙烧，焙烧后获得焙烧渣和烟尘；S3、将所述焙烧渣进行研磨调浆，再将浆料置于反应釜内进行控温、搅拌浸出，获得贱金属浸出液和浸出渣；S4、将所述浸出渣进行脱硫净化；S5、再用浸金剂对净化渣进行提金。本发明结合了焙烧法和机械活化浸出法的优点，具有原料适应性强、操作条件温和、设备要求低、环境和经济效益显著等优点。
在冰晶石熔盐介质中镁热还原钛铁矿制备钛铁合金的方法，属于冶金技术领域，按以下步骤进行：（1）将钛铁矿精矿和冰晶石球磨混合后加热熔化；（2）在保护气氛条件下，加入金属镁，在950~990℃保温反应1~4h，冷却至常温；（3）真空蒸馏，金属镁在结晶器上冷凝，剩余部分为钛铁合金。本发明的方法反应速率较快，分离效果好，产物纯度高，氧含量较低，生产流程较短，节约了能耗，降低了生产成本；该方法可望将来用于原位提取月球资源钛铁矿金属。
623
0
本发明属于选矿技术领域。本发明提供了一种低品位铅矿回收铅的方法，将原矿顺次进行粗碎、细碎和球磨，得到初级产品；将初级产品进行水利分级，得到溢流产品；将溢流产品进行重力重选，完成铅的回收。本发明提供的方法流程操作简单可靠，对于处理低品位的含铅铅矿，可以有效的回收其中高比重的有价金属铅，并可获得高品位、高回收率的铅精矿。同时，本发明所提供的选别工艺流程无需添加任何的选别药剂，获得尾矿可直接用于其他有价金属回收或二次资源再次利用，减小了含药尾矿堆存对环境带来的污染问题，满足了绿色高效选别工艺的要求，从而提高了企业效益。
1072
0
本发明涉及一种从含稀土的选铁尾矿中分离回收铁、稀土和氟的方法，该方法将含稀土的选铁尾矿、添加剂和煤粉混合、压块或造球后、焙烧、球磨磁选，获得磁选铁精矿和磁选尾矿；磁选尾矿加盐酸进行浸出，过滤后，得到氯化稀土浸出液和富含氟化钙的浸出渣；浸出渣加水搅拌成矿浆，加入水玻璃、油酸钠、松醇油后得到粗选精矿和粗选尾矿，进行精选后获得氟化钙精矿和含硅酸盐以及少量氟化钙的混合物的总尾矿。本发明方法具有分离效果好、铁和稀土的回收率高、生产成本低、处理量大、环境友好等特点，是一种涉及非高炉炼铁、湿法冶金、矿物加工技术和资源综合利用领域的工艺方法。
913
0
本发明属于炼铁原料生产技术领域，尤其涉及一种利用烧结基础特性指导高钛型钒钛磁铁矿配矿的方法。具体包括如下步骤：S1、制备混合高钛型钒钛磁铁矿粉和普通铁矿粉的原料和氧化钙粉；S2、制备原料试样和氧化钙试样；S3、测定同化性温度；S4、测定液相流动性；S5、测定粘结相强度；S6、测定连晶温度；S7、建立数据库；S8、对数据进行无量纲化处理；S9、选出最优互补配矿方案。本发明的方法能够快速、高效、低成本地获得最佳配矿方案。
1078
0
本发明涉及建筑材料和陶粒制备技术领域，一种铁尾矿免烧陶粒以重量份计由以下成分组成：铁尾矿55‑65份、钢渣15‑25份、粉煤灰15‑25份、生石灰10‑15份、二水石膏0.5‑1份、三乙醇胺0.5‑1份、氢氧化钠2‑4份、硅酸钠2‑4份、碳酸氢钠5‑10份。其制备方法为将铁尾矿球磨到粒径为300目以下，在硅酸钠和氢氧化钠强碱溶液的作用下发生解体，释放出活性离子并与溶液中碱性组分反应生成胶凝性水化产物，形成碱激发铁尾矿胶凝材料基体；同时加入碳酸氢钠在蒸汽养护的过程中受热分解产生二氧化碳气体固定在该基体中，最终养护结束后形成了内部多孔的免烧陶粒。该制备方法无需采用烧结工艺，制得陶粒各方面性能良好，很大程度解决了尾矿处理和堆放问题，符合生态环保的可持续发展战略。
853
0

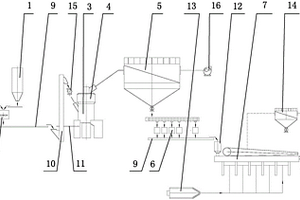

本发明公开了一种镁矿石生产提纯加工系统，包括卸料平台，振动给料机，皮带输送机，轴流提升机一，中间存储仓，称重给料机，球磨机，轴流提升机二，选粉机，链式输送机，轴流提升机三，成品存储仓；卸料平台通过振动给料机和皮带输送机传输至轴流提升机一；轴流提升机一传输至中间存储仓，中间存储仓传输至称重给料机，称重给料机与球磨机连接，球磨机与轴流提升机二连接，轴流提升机二与选粉机连接，选粉机与链式输送机连接，链式输送机与轴流提升机三连接，输送至成品存储仓，本发明采取连续加工方式，具有结构设计合理，性能稳定，生产效率高等特点。
832
0
本发明公开一种从尾矿中浸出铌钪的方法，涉及湿法冶金技术领域。其包括以下步骤：S1、在选铁、稀土和萤石的尾矿中添加氢氧化钙和煤粉，得到混合物，将混合物焙烧后得到焙烧矿；S2、对焙烧矿进行球磨处理，并通过弱磁选，得到弱磁选铁精矿和弱磁选尾矿；S3、将弱磁选尾矿与浓硫酸混合，搅拌浸出，得到硫酸浸出物，经过滤洗涤后，得到含有铌和钪的浸出液和浸出渣。本发明的方法操作简单，能耗低，具有良好的环境效益，工艺成本低，可有效浸出选铁、稀土和萤石尾矿中的铌、钪，铌、钪浸出率高，还能回收高品位、高收率的铁。
857
0
本发明涉及菱镁矿矿石煅烧获得氧化镁的方法， 具体地说是一种废次菱镁矿矿石生产高纯度氧化镁单晶体的 方法。本发明的生产方法是将纯度35～44％的菱镁矿矿石，反 射炉烧得轻烧镁，冷却球磨，加水消化后泵入碳化压力 罐中加水保持温度并通入CO2气体，搅拌后检查至微 酸性停止通气、搅拌，过滤后入储罐中加净化剂净化再细过 滤，通过热蒸汽分解，沉淀析出；经过滤去掉水溶液，沉淀， 烘干后烧结得轻质氧化镁；再经压球处理、煅烧后的重烧镁形 成单晶体原料；破碎原料高温高压烧结得单晶体。本发明给出 的方法可以从废次菱镁矿中生产出高纯碳酸镁活性氧化镁、氢 氧化镁、高纯重烧镁砂、电熔镁砂和氧化镁单晶体。
952
0
本发明涉及铝土矿磨制技术，尤其涉及一种铝土矿干湿混合磨制新工艺，属于氧化铝生产技术领域。采用球磨机或棒磨机作为湿磨设备，磨后矿浆经水力旋流器分级后，水力旋流器出来的返砂再磨，水力旋流器出来的溢流给入合格矿浆搅拌槽；采用立磨机作为干磨设备，中碎后合格粒度的铝土矿给入立磨机，再经热风自下而上的反吹给入选粉机；经过选粉机分级后，粗颗粒铝土矿返回至立磨机再磨，细颗粒铝土矿经收尘器收集后给入合格矿浆搅拌槽；湿磨后矿浆与干磨后干粉在合格矿浆搅拌槽中搅拌混合，作为最终的合格矿浆。本发明不但有效的提高合格矿浆固含，大幅度的减少预脱硅槽数量，而且可以有效的控制合格矿浆粒度，避免粒度过细造成赤泥沉降困难。
1115
0
本发明属于矿物加工技术领域，具体涉及一种微细粒嵌布含碳酸盐赤铁矿石的分步分散协同浮选分离方法。过将微细粒嵌布含碳酸盐赤铁矿石用球磨机磨至单体解离，再采用弱磁选和强磁选工艺进行预先选别，获得混合磁选铁精矿，再采用浮选工艺进行处理，加入浮选药剂前先加入分散剂以降低微细粒矿物的絮凝聚团现象，从而提高浮选精矿的质量。本发明的微细粒赤铁矿石分步分散浮选工艺较常规赤铁矿浮选工艺不仅精矿产品质量高，显著降低浮选药剂消耗，而且可以有效处理微细粒嵌布含碳酸盐赤铁矿石，对我国低品位赤铁矿资源的开发利用提供了一种方法，对我国微细粒嵌布含碳酸盐赤铁矿石的高效利用具有重要意义。
760
0
一种药剂在菱镁矿浮选脱钙中的应用，属于菱镁矿选矿提纯工艺技术领域。该药剂在菱镁矿浮选脱钙中的应用，为将抑制剂BAPTA用于菱镁矿浮选脱钙工艺。具体：将高钙低品位菱镁矿破碎，球磨，得到菱镁矿粉；将菱镁矿粉置于浮选设备中，加入去离子水和抑制剂BAPTA二甲基亚砜溶液，并混合均匀，进行调浆，室温下，向菱镁矿矿浆中加入NaOH，调节pH值至10～12后，加入捕收剂油酸钠，搅拌均匀，然后进行正浮选粗选，得到低钙菱镁矿精矿。加入的抑制剂BAPTA对菱镁矿及菱镁矿中杂质矿物白云石存在的可浮性差异，将菱镁矿中的钙矿物脱除，提高菱镁矿品质，为高钙低品位菱镁矿选矿脱钙提供新的药剂。
661
0
一种应用于矿物加工技术领域中的菱镁矿石的立式辊终粉磨浮选方法，所述方法按以下步骤进行：将低品级菱镁矿石经立式辊磨机磨矿至细度小于0.074mm的部分占全部物料总重量的70-90%，然后加水制成重量浓度30-40%的原矿浆；将原矿浆放入浮选设备中，在搅拌下加入抑制剂、捕收剂和起泡剂，进行反浮选粗选，获得的粗精矿进行0-2次反浮选精选，获得脱硅矿；在脱硅矿中加水制成矿浆，获得的脱钙精矿进行0-2次正浮选精选，获得菱镁矿精矿。本发明方法所使用的立式辊磨机相比传统破碎球磨设备，不仅节约能耗，而且该设备处理量大，产品粒度细且均匀，获得的最终菱镁矿精矿可达冶金工业特级标准。
1045
0
本发明涉及一种磨矿控制案例的智能提取方法。包括下述步骤：在原矿场，磨矿给料口，磨矿排料口，化验室分别安装信息采集终端；信息采集终端将采集来的矿石种类、矿石品位、矿石嵌布粒度、可磨性、磨矿粒度、球磨机入口补加水流量、分级机溢流浓度、水力旋流器给矿浓度和水力旋流器给矿压力的信号送入到案例提取计算机的数据库中，案例提取计算机对信号进行分析处理，提取出有效的，优化的磨矿控制案例，然后将提取出的磨矿控制案例送入到磨矿过程的过程控制系统中。本发明的优点效果：本发明能避免人工确定磨矿控制初始案例库冗余或者覆盖度不够的缺点，能够有效提高磨矿生产粒度的合格率，稳定磨矿生产，具有显著的经济效益。
949
0
一种采用EDDHA抑制剂进行菱镁矿反浮选脱钙的方法，属于菱镁矿选矿提纯工艺领域。该方法中，对高钙低品位菱镁矿破碎，球磨后，加入水和EDDHA抑制剂调浆；按固液比，EDDHA抑制剂：菱镁矿矿浆＝(60～90)mg：1L；菱镁矿矿浆的质量浓度为10～30％。将菱镁矿矿浆调浆pH值为10～12，在加入油酸钠，进行反浮选粗选脱钙，得到低钙菱镁矿精矿，其回收率为70～85％，低钙菱镁矿精矿中的MgO回收率为65～85％。该方法根据在EDDHA抑制剂作用下菱镁矿及菱镁矿中杂质矿物白云石存在的可浮性差异，通过反浮选将菱镁矿中的钙矿物脱除，提高菱镁矿品质，能够为高钙低品位菱镁矿选矿脱钙提供新的药剂。
809
0
发明属于建材与固体废弃物资源化利用技术领域，涉及了一种铁尾矿活化方式及含铁尾矿多固废混凝土，多固废掺合料包括铁尾矿粉20‑30份、钙相掺合料10‑15份、铝相掺合料10‑15份、复合激活剂4‑5份、助磨剂1‑2份；用多固废掺合料作为辅助胶凝材料，并以以下配比制备多固废混凝土，每方混凝土需水泥310‑336kg、多固废掺合料144‑170kg、机制砂492‑517kg、天然砂221‑281kg、机制石1020‑1055kg、引气减水剂1.2‑1.5%（占胶凝材料总量）、水177‑186kg，经过微波辐照、机械研磨、化学激发复合活化方式对铁尾矿进行活化，可以较好的提高掺合料的活性指数，且使用了大量的固废，提高了铁尾矿的综合利用率，减少了天然资源的耗费，对环境更加友好。
853
0
一种利用难选矿制备高品位磁铁矿粉成套设备和方法，其中成套设备的特征在于由破碎系统（1）、矿石均化系统（3）、粉磨系统（5）、矿粉均化系统（7）、磁化还原焙烧系统（9）、磁选系统（11）等组成；使用上述成套设备进行高品位磁铁矿粉生产，其特征在于粉碎后的粉状料细度-0.074μm占10%～15%，矿粉焙烧温度为650～900℃，焙烧时间为2s～5s，再通过2～5次磁选或浮选，可使精矿粉中TFe含量达到62～65%，效果十分显著。
1093
0
一种用于优化金矿浮选行为的新型磨矿方法,属于有色金属选矿技术领域，其特征是以立式搅拌磨机为主要磨矿设备，选择氧化铝陶瓷球为研磨介质并严格控制磨矿工艺条件，将金矿石物料研磨至‑0.043mm占总磨矿量的90±5％后放料并再次装料进入下一磨矿循环。使用本磨矿产品进行浮选，其最终获得浮选金精矿品位为37.67g/t，回收率为91.64％的优异指标。
870
0
一种用于菱镁矿浮选脱钙的组合捕收剂及其应用，属于菱镁矿选矿提纯工艺领域。该用于菱镁矿浮选脱钙的组合捕收剂，包括油酸和十二烷基磷酸酯，按摩尔比，油酸：十二烷基磷酸酯＝(7～9)：(1～3)。将所述的用于菱镁矿浮选脱钙的组合捕收剂用于菱镁矿浮选脱钙工艺，更具体为，将用于菱镁矿浮选脱钙的组合捕收剂加入到pH值为7～9的菱镁矿矿浆进行菱镁矿浮选脱钙。该应用方法包括磨矿、调浆、调pH值为7～9、加入组合捕收剂进行正浮选脱钙，得到低钙菱镁矿精矿。该用于菱镁矿浮选脱钙的组合药剂的药剂用量小、成本低且原料易得，将其应用到菱镁矿浮选脱钙中，能够解决菱镁矿脱钙浮选选择性差的问题。
1064
0
一种用于优化闪锌矿浮选行为的新型磨矿方法，属于金属选矿技术领域，方法以立式搅拌磨机为磨矿设备，以氧化铝陶瓷球为磨矿介质，对立式搅拌磨机的充填率为40％～60％，磨矿的矿石浓度为65％～70％，磨矿时控制矿浆温度为30℃～40℃、矿浆的pH为10～11.5、助磨剂六偏磷酸钠的加入量为100g/t～180g/t；当闪锌矿石被研磨到粒度为‑0.043mm占90±5％后即可放出矿浆，经加料后进入再次循环磨矿；经实施其浮选锌精矿品位为48.77％，回收率为82.34％，与常规磨矿分选方法相比，锌精矿品位提高8.11％，回收率提高10.45％。
748
0
一种用于优化辉钼矿浮选行为的新型磨矿方法，属于冶金选矿技术领域，其特征是以立式搅拌磨机为磨矿主体设备，采用氧化铝陶瓷球为磨矿介质，并严格控制适宜的充填率、矿浆浓度、矿浆温度、矿浆pH、助磨剂种类及用量等工艺参数，有利提高了矿物的单体解离度，获得粒度更加均匀的磨矿产品。此外，磨矿效率得到了大幅度提高，磨矿电耗及介质磨损明显降低。
818
0
本发明涉及一种选矿脱硅工艺,尤其涉及一种低品位菱镁矿选矿脱硅工艺。它是先将原矿经破碎后进行细磨,细磨后的溢流进行正浮选得最终精矿。本发明是一种经济有效的选矿脱硅技术,它在处理低品位菱镁矿过程中,将菱镁矿中的杂质硅脱除,从而将这种低品位菱镁矿转变为可煅烧优质耐火材料的原料。
中冶有色为您提供最新的辽宁沈阳有色金属通用技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2024年11月27日 ~ 29日
2024年11月29日 ~ 12月01日
2024年12月06日 ~ 08日
2024年12月13日 ~ 15日
2024年12月13日 ~ 15日
