全部
▼
热搜：

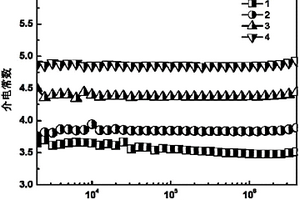

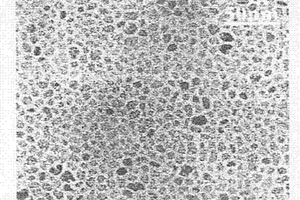

一种高驱动敏感度硅橡胶基介电弹性体复合材料及其制备方法属于电介质功能材料领域，本发明所提供的复合材料由三相组成：硅橡胶（端羟基聚二甲基硅氧烷），填料粒子金红石型二氧化钛以及增塑剂二甲基硅油。本发明通过向复合材料中引入硅橡胶最合适的增塑剂二甲基硅油，以对复合材料模量进行调控。采用溶液共混法将聚合物，填料粒子与增塑剂进行共混，常温压制工艺对作为复合材料的成型工艺。得到驱动敏感度可调的硅橡胶基介电弹性体复合材料。本发明提供的复合材料具有基体相态稳定、模量低、制备工艺简单等优点。
651
0
一种TiO2纳米颗 粒和纳米棒的合成方法，涉及一种纳米材料的制备工艺。本发 明的特征是在溶剂热的条件下以有机钛酸酯和长链有机羧酸 或 NH4HCO3为原料，以有机胺为矿化剂，以低沸点有机物做溶剂 在密闭反应器中，于100～200℃温度条件下反应，合成高结晶 度、尺寸均匀、有机溶剂可再分散的 TiO2纳米颗粒和纳米棒。还可在 反应体系中掺杂其它种类的金属离子，形成金属掺杂的纳米 TiO2纳米颗粒或纳米棒。该方法 原料价廉易得，设备简单，易于实现控制，工艺重复性好，产 品质量稳定，操作安全可靠，它提供了组装电池电极、催化剂、 稀磁半导体等功能材料所必需的结构单元，可以应用在光催 化，光解水，太阳能电池，自旋电子学等领域。
788
0
本发明公开了一种吸音隔音防火板材及制备方法。该不燃保温壁材主要由天然硅藻土,绢云母粉,矿物纤维,硅砂,表面活性剂,特殊功能材料等无机材料经煅烧融合,发泡成型,风选造粒,除湿烘干、高压气流粉碎等步骤制成。该壁材不仅具有密度小,不燃烧也不助燃,隔热保温环保等特点,还具有分解甲醛、氨气等有害气体,抗菌防霉等特殊功能。该材料可以调制成腻子状涂覆于建筑表面,锅炉内壁,金属储罐、管道表面,也可以直接压制成板材应用于建筑表面装饰。该材料导热系数小于0.2W/(m·K),耐高温大于1200摄氏度。

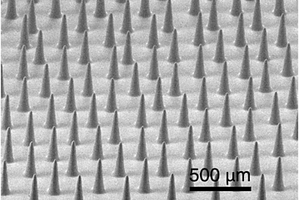

本发明属于功能材料技术领域，特别涉及表面具有水下亲油性质的油水分离锥形针阵列的膜及其制备方法和用途。本发明以高密度聚乙烯薄片作为基底，使用经砂纸打磨得到的表面具有山脊状粗糙结构的锥形不锈钢针在其表面进行阵列化打孔，再由聚二甲基硅氧烷赋形，从而在聚二甲基硅氧烷膜的表面构筑有材质为聚二甲基硅氧烷的具有油水分离作用的锥形针阵列，锥形针阵列中的每一根锥形针的表面具有宽度为亚微米尺度及纳米尺度的沿锥形针的轴向方向的山脊状粗糙结构，且相邻的锥形针之间的间距为微米尺度，由此得到可连续进行含油废水的油水分离的本发明的表面具有水下亲油性质的油水分离锥形针阵列的膜。
795
0
一种水热制备铌酸八面体纳米晶的方法，属于功能材料领域。以市售五氧化二铌粉末为原料，经氢氟酸溶解、氨水沉淀等活化步骤以后，制得的无定形相铌酸作为前驱体在水热环境下结晶，获得铌酸八面体纳米晶粉体。合成的粉末分散性好，形貌均一，在光电、气敏、催化等领域具有较好的应用前景。本发明原料易得，操作简单，成本低廉，便于推广和应用。
664
0
一种包覆型羰基铁粉的制备方法，属于粉末冶金制备磁性功能材料技术领域。工艺步骤为：首先将羰基铁粉置于酸性处理液中，在20～70℃温度下搅拌5～60min，经过滤、洗涤并干燥，再置于乙醇镁处理液中，通过溶胶凝胶法在50～80℃温度下搅拌30～120min，过滤洗涤，最后于50～120℃干燥，得到表面包覆有磷酸盐层和氧化镁层的复合型羰基铁粉。优点在于，所制备的磷酸盐和氧化镁膜层能提高材料的电阻率，起绝缘作用，大幅降低软磁粉芯的磁损耗，同时该绝缘膜耐高温性能较好，能经受550℃以上温度热处理而不会损坏。
本发明公开了属于无机功能材料制备技术领域的一种高压高剪切晶化釜并将其用于层状复合金属氢氧化物的清洁制备。本发明创造性地将高剪切乳化机的机头置于晶化釜内，将驱动系统置于晶化釜外，在釜壁上加装阻流板，在高剪切乳化机机头上方转轴上加装浆式搅拌，且高剪切乳化机和浆式搅拌采用同心双轴异速搅拌装置，同时利用自平衡机械密封装置维护体系压力稳定，解决了乳化机不能用于高压体系的难题，既保证了晶化反应在高压条件下进行，又实现了高剪切效果，同时提高了大体积反应釜内的体系均匀性，有效地消除了晶化釜放大过程中的放大效应，成功避免了产物中碱式碳酸镁的出现或氢氧化铝的残留，得到的产品纯度高，晶粒小，粒径分布均匀。
765
0
采用烧结助剂制备钡钴铁铌氧化物致密陶瓷膜片的方法,属于陶瓷透氧膜功能材料领域。本方法是将固相法制备的钡钴铁铌粉体与助烧剂球磨混合均匀,经过干燥、造粒、压片等工序在高温炉中烧结而成。添加的烧结助剂在膜片的烧结过程中产生液相,产生的液相润湿固体颗粒,使颗粒间的间隙形成毛细管,在毛细管压力作用下,颗粒发生重排,填实并排除部分气孔,促进了透氧膜陶瓷膜片的致密化。本方法增大了合成致密钡钴铁铌膜片与材料融化温度的间隔,有利于管式透氧器件的烧成,有效解决了制备钡钴铁铌膜片在较低温度下不致密或高温下易熔化的问题,工艺过程简便,所需设备简单,助烧剂种类常见。
722
0
本发明涉及一种新的制备金红石型二氧化钛的方法，以锐钛型二氧化钛为原料，利用氢氧化钠水热法制得钛酸钠中间体，然后将中间体进行固液分离再经洗涤、水解等过程，获得金红石型二氧化钛。本发明提供的方法利用简单的工艺制备出了金红石型TiO2，避免了传统工艺中产品的高温焙烧，原料中钛的转化率达到100％，最终产物为100％金红石型二氧化钛，并且实现了碱循环、酸循环，具有良好的经济效益和环境效益，同时利用该法可制得无机功能材料-钛酸钠，可望得到广泛应用。
一种用于电Fenton技术的活性碳纤维改性阴极的制备方法及应用属于环境功能材料领域。本发明在ACF电极的基础上，将60～200mg预处理后碳纳米管和20～60mg氮化碳以及22.5～67.5mg/L聚四氟乙烯(PTFE)溶于15mL水溶液中，利用超声浸渍法将CNTs和g‑C3N4吸附到ACF电极表面并在350℃条件下焙烧1小时，制成CNTs/g‑C3N4‑ACF复合电极。负载到活性炭纤维阴极表面的CNTs和g‑C3N4进一步提高了电极的氧气两电子还原活性，增多了电极的活性点位和比表面积，提高了电极的电流效率，大幅度增加了ACF阴极在电Fenton体系内的双氧水产量，进一步提升电Fenton体系对污染物的降解效果。
856
0

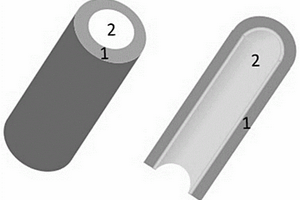

一种含Zn2+管状空心尖晶石结构、制备方法及应用属于无机材料领域。该含Zn2+管状空心尖晶石结构，应用于CO2加氢制甲醇，包括：含Zn2+的尖晶石结构构成的管壁以及由管壁围成的空心结构。该方法合成的尖晶石结构具有良好的化学稳定性、热稳定性、机械稳定性及高的光学性能特点，可用作催化、平板显示、电致发光器件、生物医学成像、传感器等功能材料。
1032
0
本发明涉及一种鸟嘌呤孪晶纳米片的水相制备方法和应用，属于珠光颜料以及新功能材料技术领域，具体为通过氨水挥发法在水溶液中制备鸟嘌呤基珠光颜料。本发明首次在水溶液中实现具有特定暴露面的鸟嘌呤孪晶纳米片的可控合成，有望进一步降低鸟嘌呤晶体的合成成本，解决天然珍珠质资源有限、制备过程复杂、价格昂贵等问题，具有重要的应用价值。
692
0
一种用于制备WO3变色层薄膜的墨水及配制方法，属于功能材料技术领域。取WO3粉末加入适量的蒸馏水和少量添加剂，充分搅拌得稳定的墨水。本发明配制的墨水比较稳定，不需要使用昂贵的原材料，可以用于制备WO3变色层薄膜，为发展绿色环保、低成本、高变色性能的WO3变色层薄膜技术提供新思路，可促进WO3变色层薄膜材料及智能窗产业化快速发展。
904
0
一种制备多孔状氢氧化镁和氧化镁六角片的方法，属于无机纳米功能材料的技术领域。先使用硝酸镁和去离子水制成硝酸镁溶液，再加入氨水，最后加入十二烷基硫酸钠(SDS)，混合均匀后放入高压釜中，进行水热反应，反应后取出，用乙醇和去离子水反复洗涤，干燥后得到白色沉淀物粉末，即为多孔状氢氧化镁六角片；然后煅烧多孔状氢氧化镁六角片即得多孔状氧化镁六角片。所得材料对有机染料有较强、较快的吸附性能，因此在用作污水处理的吸附剂方面具有广阔的发展前景和应用价值。
本发明公开了一种磁性纳米粒子/高分子复合Janus微粒及其制备方法与应用。该方法，包括如下步骤：1)将分散相和连续相分别注入到微流控芯片中的不同通道中，并使所述分散相和连续相最终混合，由微流控芯片的另一端得到单乳液滴体系；其中，分散相由磁性纳米粒子、高分子聚合物和有机溶剂组成；所述连续相为表面活性剂的水溶液；2)将步骤1)所得单乳液滴体系于室温静置后，再置于磁场中静置，静置完毕后加热除去体系中的所述有机溶剂，水洗即得。该方法新颖，工艺简单、设备常见，操控性好，功能强大。所得微粒单分散性良好，具有磁性，还可添加其他的功能材料，实现材料的多功能一体化。
626
0
功能导向的多金属氧酸盐一维纳米阵列及制备方法，属于功能材料技术领域。其组成沿有孔的且孔在模板表面具有纳米阵列结构的模板向纳米管中心依次为：（带正电荷的水溶性聚电解质/带负电荷的水溶性聚电解质）n+1(带正电荷的水溶性聚电解质/多金属氧酸盐)m，其中n为0-10的自然数；m为2-20的自然数。由带正负电聚合物电解质先组装，然后多金属氧酸盐与带正电的聚合物电解质在具有阵列结构的多孔模板上继续通过静电吸附作用层层自组装而成。聚合物分子在孔洞内壁上伸展开来并排列整齐，使之更好地吸附到内壁之上，有利于制备高质量的纳米管。功能导向的多金属氧酸盐一维纳米阵列PEI/PSS/(PAH/PSS)n(PAH/PW12)m用于光催化降解罗丹明B。
899
0

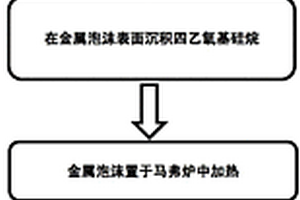

本发明公开了一种仿生构筑基于金属泡沫的超双疏材料，属于功能材料技术领域，包括金属泡沫的预处理、金属泡沫在石蜡火焰上方烧灼沉积碳颗粒、将金属泡沫置于真空装置中附着氧化硅、将金属泡沫放入马弗炉中退火、将退火后金属泡沫用聚全氟烷基硅氧烷氟化的五个步骤，得到的金属泡沫表面具有超双疏性。该表面对pH值为0-14之间的水溶液以及各类油滴均达到超疏，其中对水的接触角大于170℃，滚动角小于1℃。对润滑油食用油原油等油滴的接触角均大于150°，滚动角一般都小于10°。该方法制备的基于金属泡沫的超双疏材料具有较高的稳定性，能在数月内仍能保持稳定的性能，可广泛应用于科研、医学、生物等重要领域。
961
0
本发明提供了一种纳米溴化银聚合物复合抗菌剂及其制备方法，属于功能高分子材料技术领域。首先通过自由基聚合反应制备季铵盐类高分子聚合物，再通过原位沉淀法在季铵盐类高分子聚合物中掺杂溴化银纳米粒子制备所需的有机/无机复合材料。本发明兼具季铵盐类有机抗菌剂和银系无机抗菌剂的优点：低毒、抗菌谱广、抗菌能力强，而且由于高分子共聚物和配合阴离子的稳定作用，生成的溴化银纳米粒子不易发生团聚和泄露，抗菌时效长。此外，通过在有机高分子材料中掺杂少量银，减少了银的使用量，克服单一银系抗菌剂易变色的缺陷，可加入浅色基体中制备抗菌功能材料。

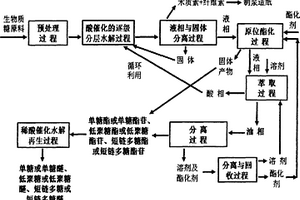

本发明涉及生物质等多结构体的轻质化技术与装置。由成熟化学工艺过程及其设备组合构成工艺装置系统，实施分解、原位定向合成、衍生物分离与再生、循环利用等过程，既解决分解物分离问题，又发挥多结构体在常温等适宜温度下分解的分解物产率、纯度、浓度等方面优势。衍生物作为产品或再生为分解物，催化剂、溶剂等工质循环利用。总量很大的生物质及其糟渣、高分子废弃物、褐煤等多结构体进行轻质化，可获得大量再生糖、单体、中间体、低聚体等产品。可广泛应用于生物质炼制、生化、轻工、农林、化工、功能化学品、功能材料、能源化工品等多领域。提升生物质及其糟渣、高分子废弃物、褐煤等资源价值，经济价值和社会价值意义很大。
989
0
本发明属于功能材料领域，涉及一种具有拉伸塑性的低膨胀合金和制备方法，合金成分的原子百分比为Fe‑xCo‑yCr‑zNi‑aM，其中，45≤x<55%、8≤y<15%、0
标签：
功能材料
北京 - 北京
来源：中冶有色技术网
2023-03-18
583
0

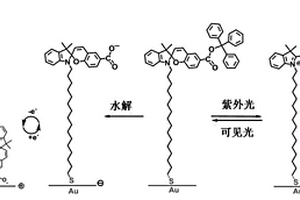

本发明公开了一种螺吡喃衍生物，其结构如式I所示。本发明采用了烷基硫醇在金属基片上的自组装技术，操作方便、制备简单，适用于制造大面积的薄膜材料，同时它能够完美地解决功能材料与基板电极之间的接界问题，膜接触牢固，结构稳定；目标分子选取了螺吡喃及羧酸酯两个片段，有效结合了两者的各自优点，实现了光照和电场双响应浸润性智能材料。
1014
0

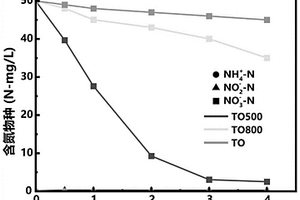

本发明涉及环境功能材料技术领域，公开了一种二氧化钛纳米催化剂在光催化去除水体硝酸盐氮中的应用，将100mL浓度为50mg/L的硝酸盐氮溶液和100～500μL甲酸进行混合，向混合液中加入10mg二氧化钛纳米催化剂后进行搅拌，再置于模拟太阳光下照射4h进行光催化反应，以去除水体中的硝酸盐氮。利用二氧化钛纳米催化剂可以高效降解硝酸盐氮，且最终无亚硝酸盐氮积累，可降低水体排放后对生物和人体的危害。
560
0

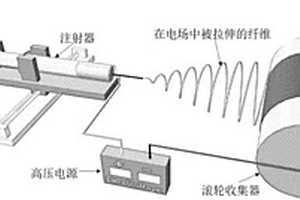

一种具有高输出的柔性压电纤维薄膜及其制备方法，属于电子复合材料及微纳米功能材料技术领域。采用静电纺丝的工艺，使用陶瓷纤维、导电纤维等一维无机材料作为填料制备套管结构、定向排列的聚合物基复合薄膜。套管结构纤维复合薄膜的填料核心为钛酸钡、钛酸锶钡、锆钛酸铅等压电陶瓷纤维，或银纳米纤维、多壁碳纳米管等一维导电填料，无机填料被包裹在聚合物基体纤维中。所述聚合物基体可为聚偏氟乙烯、聚偏氟乙烯‑三氟乙烯、聚偏氟乙烯‑三氟乙烯‑六氟丙烯等材料。通过调节填料含量和类型，压电输出电压可达20V，输出电流可达250nA。该复合材料具有柔性好、压电输出高、灵敏度高、重量轻的特点。可以作为可穿戴设备的电源、作为柔性传感器检测人体的活动等。
798
0
本发明涉及无机复合功能材料技术领域，具体涉及一种水滑石/蛭石复合材料及其制备方法和应用。本发明提供的水滑石/蛭石复合材料，包括膨胀蛭石和定向生长于所述膨胀蛭石的层板间的水滑石。水滑石具有层板结构带正电荷和层板间阴离子可交换等特点，然而水滑石单独作为吸附剂来使用时容易团聚成块，使得吸附性能随着循环次数的增大而减小，不利于循环使用。而本发明所制备的水滑石/蛭石复合材料通过将水滑石负载到蛭石上，从根源上解决了在吸附过程中水滑石容易团聚的问题，且蛭石也具有吸附重金属离子的能力，提升了水滑石对重金属离子的吸附性能，对重金属离子的吸附性能优异，循环利用率高，在污水处理及土壤修复等领域具有广泛的应用前景。
942
0
本发明公开了一种硫酸锆印迹凝胶微球及其制备方法，属于高分子功能材料领域。该制备方法包括：向第一容器中加入分散剂、有机溶剂，在第一预设温度下搅拌均匀，同时进行氩气排空处理，得到溶剂混合液；向第二容器中加入聚合单体、交联剂、硫酸锆、水，在第二预设温度下搅拌溶解，然后向第二容器中加入引发剂，搅拌溶解均匀后，得到溶质混合液；将溶质混合液滴加至溶剂混合液中，经第一次水浴加热反应，再加入碱液，调节pH值至预设值，经第二次水浴加热反应，过滤得到凝胶微球；将凝胶微球置于洗脱液中进行浸泡处理，脱除硫酸根，然后进行抽滤、干燥，得到硫酸锆印迹凝胶微球。该硫酸锆印迹凝胶微球吸附硫酸根的能力好，能够减少再生废液量。
783
0

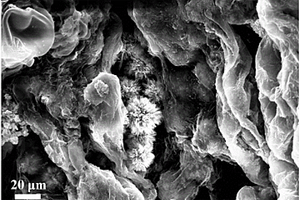

本发明公开了属于环境功能材料制备技术领域的一种小麦秸秆生物炭改性蒙脱石复合材料制备方法及应用。该方法是通过将氢氧化钾溶于水中，添加蒙脱石粉末，超声分散后加入小麦秸秆粉末，再将混合液超声分散、浸渍后通保护气密封，加热并保温反应后冷却至室温得到的。所制备出的小麦秸秆生物炭改性蒙脱石复合材料，具有较大比表面积，且表面具有多种官能团，吸附位点较多，吸附能力较强。
852
0
本发明提供了一种变温积分球光学耦合测试装置，包括:控温部件，用于控制固体样品的温度范围内变化；积分球，光通过积分球上的光孔打在样品上，反射到积分球中进行实现漫反射后经过光纤导出；光纤，连接积分球和光谱仪，漫反射光通过变温光谱测定，得到固体样品在不同温度条件下的光学参数测量。本发明充分利用了积分球和温度控制装置的各自特点，有效耦合连接，构造简单，效率高，测试结果准确，测试速度快，可用于光敏功能材料和相关技术领域的检测。
787
0

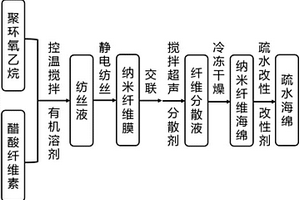

本发明提供了一种可重复吸油的三维纳米纤维疏水海绵的制备方法，属于吸油功能材料制备技术领域。本发明可重复吸油的三维纳米纤维疏水海绵的制备方法包括采用醋酸纤维素和聚环氧乙烷混合纺丝液，通过静电纺丝得到醋酸纤维素/聚环氧乙烷纳米纤维膜；将醋酸纤维素/聚环氧乙烷纳米纤维膜交联、粉碎处理，加入分散剂，依次采用高速分散和超声处理，经过冷冻干燥，并与疏水改进剂接枝反应，抽真空后得到可重复吸油的纳米纤维疏水海绵。本发明制备出的疏水海绵具有很高的吸附容量和重复使用特性。本发明具有制备工艺简单、可控和成本低等优势，易于实现工业化，有潜力替代现有商用的聚丙烯等材料，应用于油污吸附领域。
1008
0
本发明公开了属于功能材料技术领域的一种玻璃陶瓷叠层电容器的内电极及其制备方法，该内电极结构包括叠层的玻璃陶瓷电介质层和银浆电极层，且在每个相邻的玻璃陶瓷电介质层和银浆电极层之间设有内电极过渡层。其制备流程为：首先在玻璃陶瓷电介质单片的两面均镀上一层金属膜作为内电极过渡层；然后在镀金属膜层表面涂敷低温银浆电极，再进行多层叠片处理，然后烧结即可。本发明找到了可以在低温下烧结的玻璃陶瓷叠层电容器用内电极结构及其制备方法，使得烧结温度下降了超过300℃，而且保持了玻璃陶瓷电介质材料的本身电性能，介电常数保持在176左右，直流击穿场强提高到～33kV/mm。非常适合制作耐高压的多层陶瓷电容器用内电极。
617
0
本发明涉及一种带电荷纳米结构细胞芯片的制备及应用方法，用于细胞高效检测，属于功能材料、生物医学材料及检测分析技术领域。本发明是将洁净的透明基片置于火焰上,在基片的表面进行物理沉积，得到由纳米烟灰颗粒组成的烟灰层,对烟灰基底进行水蒸气沉积，以此为模板，采用含硅化合物进行化学气相沉积,在烟灰颗粒的表面沉积一层二氧化硅外壳层；然后通过高温煅烧,将纳米烟灰颗粒除去,得到具有纳米结构的二氧化硅层；最后，将带有氨基或羧基的化学试剂修饰在所述的二氧化硅层的表面，得到用于细胞检测的带电荷的纳米结构细胞芯片。本发明的带电荷的细胞芯片制备方法简单，具有良好的光学性能，高效的捕获率和粘附率。
中冶有色为您提供最新的北京有色金属功能材料技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2024年07月19日 ~ 21日
2024年07月26日 ~ 28日
2024年08月01日 ~ 03日
2024年08月08日 ~ 10日
2024年08月30日 ~ 09月01日
