全部
▼
热搜：
1105
0
本发明公开了一种荧光木塑装饰板及其制备方法，其技术要点是采用有机改性处理的荧光材料作为发光颜料，加入木塑复合材料原料中，经过塑化混合及口模定型，即可得到荧光木塑装饰板。该木塑装饰板制备方法能解决无机发光粉体与木塑之间的相容性，且能避免木塑材料加工过程中发光粉体的发黑问题，所制备的荧光木塑装饰板色泽均匀、力学性能和发光性能良好，可以广泛的应用于室内外建筑装饰装修领域，起到弱光指示和装饰美化的效果。
646
0
本发明公开了一种高阻燃建筑外墙保温节能材料及其制备方法，所述高阻燃建筑外墙保温节能材料包括柔性基层、正硅酸乙酯、脂肪醇钛白粉醚硫酸盐、改性硅藻土、含有改性钛白粉的混合树脂、偶联剂，该高阻燃建筑外墙保温节能材料，加入了改性硅藻土和改性钛白粉，可以极大的提高材料的拉伸强度、弯曲强度和冲击强度，而且改性硅藻土和改性钛白粉两者会产生协同增效，进一步提高复合材料的性能，解决了现有的高阻燃建筑外墙保温节能材料，在拉伸强度、弯曲强度和冲击强度的性能上无法满足需求的问题。
695
0

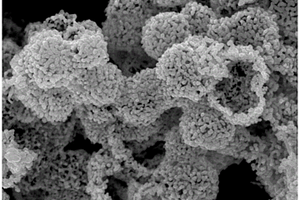

本发明属于无机半导体复合材料技术领域，具体涉及一种笼状三氧化二铁空心球及其制备方法。一种笼状三氧化二铁空心球的制备方法包括以下步骤：(1)将硫酸亚铁铵溶解在去离子水中，超声至完全溶解；(2)将葡萄糖溶解在去离子水中；(3)将步骤(1)所得的硫酸亚铁铵溶液与步骤(2)所得的葡萄糖溶液中混合均匀后转移到反应釜中，并置于烘箱中于160～200℃下加热22～26小时，其中葡萄糖与二价铁离子的摩尔比为5-15:1；(4)将步骤(3)所得的样品冷却、洗涤、烘干过夜；(5)将步骤(4)所得的样品在530～570℃下煅烧5～6小时，得到笼状三氧化二铁空心球。本发明所提供的方法简单温和，绿色无污染，重复性好，且过程中不适用任何表面活性剂。

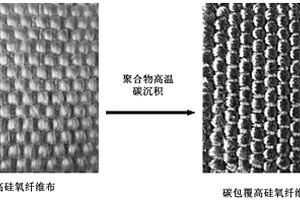

本发明属于光热转换材料制备技术领域，具体公开一种碳包覆高硅氧玻璃纤维光热转换材料及其制备方法、蒸汽生成器与应用。所述光热转换材料由高硅氧玻璃纤布基体以及包覆在该纤维布表面的碳质层组成。所述制备方法包括如下步骤：（1）在隔氧条件下，用携带有碳质前驱体的气流吹扫高硅氧玻璃纤维，从而使碳质前驱体附着在高硅氧玻璃纤维表面，得光热转换材料前驱体。（2）在气流吹扫的同时对所述光热转换材料前驱体碳化处理，即得。本发明通过简单化学沉积的方法制备了碳材料包覆的高硅氧纤维光热转换材料，氧化硅和碳复合材料不但表现出对酸、碱以及生物污染的高稳定性，同时具有良好的水蒸发性能，拓宽了光热盐水淡化以及污水淡化的使用范围。
1029
0
本发明属于生物化工技术领域，具体涉及一种生物相容性且抗菌的快速止血纳米材料及其制备方法。该快速止血纳米材料通过以下方法制备而成：所述纳米材料是由壳聚糖和γ‑聚谷氨酸在酸性条件下通过静电相互作用而形成的水凝胶，并在水凝胶上以PVP为分散剂原位合成负载了纳米银或纳米铜。本发明制备的聚γ‑谷氨酸/壳聚糖/纳米银（铜）复合水凝胶抑菌效果明显，用于创伤敷料能够有效地避免伤口感染，加快伤口愈合。本发明制备的聚γ‑谷氨酸/壳聚糖/纳米银（铜）复合水凝胶制备方法简单，原料成本较低，所得到的水凝胶复合材料纳米银粒径小，且均匀分布不易团聚，还可用于止血材料、骨组织工程材料或抗菌性化妆品中。
830
0
本发明涉及一种耐腐蚀防脱反窃电接线盒，包括接线盒、罩壳及接线结构；接线盒和罩壳均采用四层复合材料，接线盒底部设置有第一接线槽，罩壳上设置有与第一接线槽匹配的第二接线槽；所述接线结构为插口式集成接线块，其内集成的接线插口朝向第一接线槽；所述接线插口包括插口主体和旋压结构，其中插口主体包括导向锥面、螺纹套及供导线金属芯插入的插口，旋压结构一端为旋紧端、中部为与螺纹套匹配的旋紧螺纹、另一端为锥度小于所述导向锥面并在内部设置有压尖齿的压紧锥面；集成接线块朝向罩壳的一面设置有光敏信号元件，其包括电池、光敏电阻及信号发射装置。本发明具有耐腐蚀、抗老化、接线端子防脱、可防止窃电、抗干扰等优点。
886
0

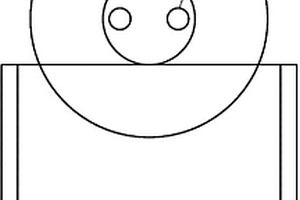

本实用新型公开了一种新型天线美化外罩，包括采用玻璃钢复合材料一体成型的外罩本体，该外罩本体为中空且两端开口的正方形柱，所述外罩本体背部设置有散热窗，所述外罩本体顶部设置有顶盖，该顶盖顶部设置有辅助散热装置，所述辅助散热装置与所述外罩本体内部相连通，所述外罩本体下方安装有下支撑架。有益效果在于：通过采用玻璃钢复合材料材料的外罩本体，透波性好，减少了天线运行过程中的传输损耗，在不影响天线传输性能的同时，结构强度好，可对天线进行外部防护；在外罩本体上涂刷与建筑结构相近的颜色或图案减少对建筑物外观的影响；通过散热窗、透气孔与无动力风帽的配合，增加了散热效果，减少高空坠物对天线的冲击，保护天线。
681
0
本实用新型公开了通体防静电陶瓷砖，包括陶瓷砖防静电釉、通体防静电陶瓷砖镀锌板和通体防静电陶瓷砖导电胶，所述通体防静电陶瓷砖镀锌板的上方设置有通体防静电陶瓷砖复合材料，所述通体防静电陶瓷砖导电胶安装在通体防静电陶瓷砖复合材料的上方，且通体防静电陶瓷砖导电胶的上方设置有通体防静电陶瓷砖胚，所述陶瓷砖防静电釉安装在通体防静电陶瓷砖胚的前表面上。本实用新型结构科学合理，在瓷砖砖胚内部设置了导电粉，可以达到防静电的效果，采用了独创靶向定位施釉技术，彻底解决传统瓷砖容易产生水波纹与耐磨差的问题，采用了7200吨行业顶级的压机技术和一次性高温慢烧技术，使通体防静电瓷砖具有突破6级的耐磨度。
1125
0

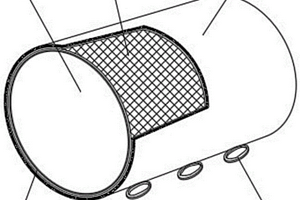

本实用新型公开了一种防冲击性能优异的复合管，包括复合管内壁层，所述复合管内壁层的外表面设置有的复合材料内层，所述复合材料内层的外表面设置有金属网内层；所述金属网内层的外表面设置有抗冲击缓冲层，所述抗冲击缓冲层的一侧外表面设置有安装限位结构。本实用新型所述的一种防冲击性能优异的复合管，设有抗冲击缓冲层与安装限位结构，能够有效的提高复合管的抗冲击性能，可以提高复合管的强度，有效的提高复合管的使用寿命，有利于人们的使用，并能方便人们对复合管的搬运，还可以根据实际情况选择对复合管进行限位后再安装，有效的提高人们的工作效率，有利于人们的使用，带来更好的使用前景。
670
0

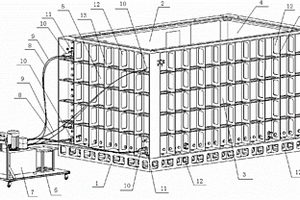

本实用新型涉及复合材料成型工艺技术领域中的一种真空辅助成型工艺的组合式钢制模具，尤其涉及一种用于生产整体式大型复合材料方舱真空辅助成型工艺的组合式钢制模具。包括底模、左模、右模、前模、后模、液压装置，底模、左模、右模、前模、后模均为由多块钢板焊接而成的长方体形板，底模、左模、右模、前模、后模之间通过螺栓和定位销连接组合安装形成该钢制模具的成型腔体，液压装置可与左模、右模、前模、后模中的任意一个连接，底模、左模、右模、前模、后模之间的连接处均设有密封槽，密封槽内安装有密封圈。本实用新型的有益效果是：结构简单，方便拆卸组合安装，密封性能好，使用寿命长，脱模以及合模操作简单方便。
849
0

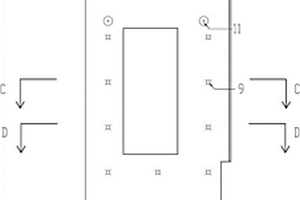

本实用新型涉及装配式建筑技术领域，尤其是一种具有裂缝抑制功能的装配式构件及其施工方法，包括由外到内依次紧固连接设置的混凝土层（1）、碳纤维复合材料层（3）、保温层（2），在所述保温层（2）上插有若干个保温连接件（9），所述保温连接件（9）的内端、外端分别与所述混凝土层（1）、所述保温层（2）固定连接，在所述混凝土层（1）朝向所述保温层（2）的侧面上设置有预留凹槽（4），在所述预留凹槽（4）的腔体内通过结构胶固定粘接有所述碳纤维复合材料层（3）。本实用新型在预制构件中填充多层碳纤维，提高预制构件的抗裂性能，同时提高墙的表面装饰效果，且可提高构件的抗震性能。
768
0
本发明涉及装配式建筑技术领域，尤其是一种具有裂缝抑制功能的装配式构件及其施工方法，包括由外到内依次紧固连接设置的混凝土层（1）、碳纤维复合材料层（3）、保温层（2），在所述保温层（2）上插有若干个保温连接件（9），所述保温连接件（9）的内端、外端分别与所述混凝土层（1）、所述保温层（2）固定连接，在所述混凝土层（1）朝向所述保温层（2）的侧面上设置有预留凹槽（4），在所述预留凹槽（4）的腔体内通过结构胶固定粘接有所述碳纤维复合材料层（3）。本发明在预制构件中填充多层碳纤维，提高预制构件的抗裂性能，同时提高墙的表面装饰效果，且可提高构件的抗震性能。
901
0
一种以植物纤维为主的天然防火板，其是由一复合材料形成，该复合材料包含：植物纤维、阻燃剂、水、无机氧化物粉体及生物胶，其中，该无机氧化物粉体是通过该生物胶与上述其余材料均匀融合。本发明也提供一种天然防火板的制法，包含：将阻燃剂与水混合调制成一耐火溶液；将植物纤维与该耐火溶液混合，再经干燥减少含水量后得到一填充材料；及将无机氧化物粉体、生物胶与该填充材料混合后定型，再经加热压制及蒸气养护，以使该生物胶固化而制得该天然防火板。该天然防火板可防火阻燃，且能符合环保需求。

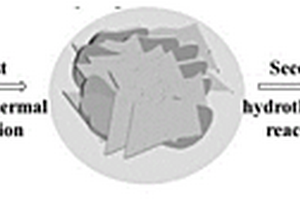

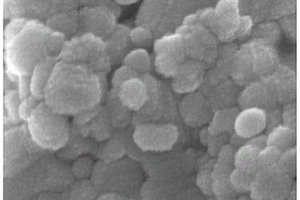

本发明公开了一种钛碳化铝/锌铝层状双氢氧化物联合金属有机骨架的氧还原催化剂的制备方法，包括以下步骤：首先，制备了二维片状材料Ti3AlC2，再将层状ZnAl‑LDH分散到Ti3AlC2基体中，形成片状重叠复合衬底Ti3AlC2/ZnAl‑LDH。然后，在基底表面垂直生长三维多面体ZIF‑67，形成ZIF‑67@Ti3AlC2/ZnAl‑LDH复合材料。同时公开了其作为微生物燃料电池阴极催化剂的应用。本发明所制备的材料复合材料ZIF‑67@Ti3AlC2/ZnAl‑LDH具有高比表面积、多活性位点和产电稳定性，从而进一步的改善了微生物燃料电池的性能。
990
0
一种无孔高结晶硼酸镁纳米晶须的绿色水热合成方法，属于无机化工工艺技术领域。该方法以无机镁盐、硼酸盐及无机碱的室温共沉淀的浆料为前驱物，通过对其抽滤，预先剥离对水热设备具有腐蚀性的氯离子，之后再补入硼酸盐，以pH调节剂调节溶液pH值，然后添加晶型诱导剂，在100-220°C下对产物水热处理，通过控制晶型诱导剂的含量与工艺条件实现产物的定向生长, 得到形貌均一、高度结晶、高长径比的一维碱式硼酸镁纳米晶须，将水热产物洗涤、干燥，通过向水热产物中引入此前预剥离的含氯离子滤液（引入量为预剥离溶液量的25-100%），在表面活性剂存在的条件下于650-750oC焙烧, 实现结构重整和物相转化，得到长径比高、分散均匀、尺寸均一、无明显孪晶现象的硼酸镁纳米晶须。本发明工艺简单、条件温和、原料价廉易得、绿色合成、对设备无腐蚀，易于工业推广。利用本发明制备的硼酸镁晶须主含量大于98%，且形貌规则、粒径均一、无孔、附加值高，可望作为金属基、塑料基、陶瓷基和高分子基复合材料的增强增韧材料。
1048
0

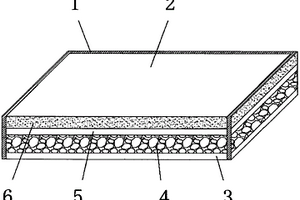

本发明公开了一种耐油防水长寿命环保隔音地板及其制造方法，该隔音涂料由表层材料和底层材料组成，底层材料为回字形结构，所述回字形结构的表层封装材料为以按重量份计45份‑56份的聚甲基硅树脂为原材料制备的有机物基体，内部功能填料为以按重量份计麻竹200份‑220份、苯乙酮50份‑60份为原材料制备的竹纤维复合材料；表层材料为耐磨层，是为以按重量份计4份‑5份、氧化铝粉末1份‑1.2份的聚甲基硅树脂为原材料制备的耐磨复合材料。本发明本质耐水、材质塑性好、脚感舒适、隔音、缓振。
本发明属于污水处理领域，具体一种包含Fe3O4‑GQDs的复合凝胶吸附膜的制备方法和应用。一种包含Fe3O4‑GQDs的复合凝胶吸附膜的制备方法，采用以下步骤进行制备：GOQDs分散液制备，氨基修饰的石墨烯量子点制备，羧基修饰的磁性纳米粒子，Fe3O4磁性纳米粒子‑石墨烯量子点复合材料制备，复合包埋载体水溶液的制备，复合凝胶的制备，复合凝胶吸附膜的制备。本发明制备的复合凝胶吸附膜吸附量大、机械强度好、可回收、生物相容性好。
799
0
本发明涉及一种中空核壳结构球形活性炭的制备方法，包括以下步骤：a）将常规乳液成球法得到硅球，放入水中进行加热搅拌，在搅拌过程中依次加入表面活性剂和沥青颗粒，达到一定温度后进行液相分离，然后进行干燥，得到球形沥青/硅复合物；b）将上述步骤a）中所得球形沥青/硅复合物干燥后在常温酸溶液中进行液相碳化处理，然后液相分离，得到球形碳/硅复合材料；c）将上述步骤b）中所得球形碳/硅复合材料干燥后置于常温氢氟酸中除硅得到中空球形碳，然后液相分离和干燥后进行高温碳化处理；d）将上述步骤c）中所得中空球形碳继续高温活化；e）将上述步骤d中所得的中空球形碳材料进行水洗和干燥后得到中空核壳结构的活性炭。
791
0
本发明提供了一种石墨烯键合银丝及其制备方法，种石墨烯键合银丝，由以下组分组成：石墨烯0.5%‑5 %，Ag 95%‑99.5 %，制备方法，包括以下步骤：S1、通过化学合成法制得银/氧化石墨烯复合粉；S2、将银/氧化石墨烯复合粉进行还原处理；S3、采用粉末冶金技术，将所述银/石墨烯复合粉进行成型、烧结处理，制得银/石墨烯复合材料；S4、真空熔炼；S5、竖式熔炼；S6、拉丝；S7、退火；S8、绕线，在银合金中添加石墨烯，显著增加了银合金的导电性，可以取代金线用于大功率的LED，环保、低成本、可控性好的生产工艺手段实现高性能石墨烯银合金丝的制备，不仅具有重要的科研价值，而且具有广泛的应用前景。
本发明公开了用于净化空气的高紫外光利用率的光触媒颗粒及制备方法，属于催化材料技术领域，用于净化空气的高紫外光利用率的光触媒颗粒，其特征在于所述光触媒颗粒包括以下组分及重量份含量：凹凸棒土30～50份、沸石粉10～20份、锯末20～30份、玻璃鳞片10～20份、光触媒复合材料1～5份；制备方法包括以下步骤：备料、玻璃鳞片疏水处理、过筛、混料造粒、煅烧、光触媒复合材料水溶液配制、浸渍和过滤烘干，本发明的有益效果是:光触媒颗粒中含有丰富的孔道结构并错综复杂的排列着玻璃鳞片，对其表面的光线进行反复折射或反射，使紫外光与孔道内的光触媒充分反复的接触，为孔道内的光触媒发挥光催化作用提供更多的能量，提高紫外线的利用率。
本发明公开了一种镍铝层状双氢氧化物/氧化石墨烯联合共价有机骨架的氧还原催化剂的制备方法，包括以下步骤：首先，将氧化石墨烯与镍铝层状双氢氧化物复合作为基底NiAl‑LDH/GO，然后在基底NiAl‑LDH/GO上原位垂直生长三维立体共价有机骨架材料COF‑300，成功制得了复合材料COF‑300@NiAl‑LDH/GO。同时公开了其作为微生物燃料电池阴极催化剂的应用。本发明所制备的材料复合材料COF‑300@NiAl‑LDH/GO具有高活性、高比表面积、多反应位点和产电持久性，从而进一步的提升了微生物燃料电池的性能。
679
0
本发明公开了一种铸钢基陶瓷复合耐磨材料,属于耐磨损金属基复合材料领域,该陶瓷复合耐磨材料由以下原料构成:亚氨基硅或氨基硅,稀土氧化物,硅化钼粉,铝粉浆,钛铁粉,高碳铬铁粉,硼砂,钒铁粉,碳化钨粉,煤矸石粉;加工方法:将上述各原料粉末按重量份配比关系混合均匀,覆盖在浇包内的底面,将冶炼温度1650℃以上的铸钢液浇注在浇包内,搅拌均匀,镇静15分钟以上,待温度降至1520～1580℃时进行配件浇注,经过反应,在配件上形成的赛隆陶瓷耐磨层。本发明的铸钢基陶瓷复合耐磨材料具有耐磨性能好,使用寿命长,机械性能优良,加工成本低的特点。
1056
0
本发明公开了一种铸钢表面复合耐磨合金材料,属于耐磨损金属基复合材料领域,该合金材料含有50～150目的高碳铬铁粉、钼铁粉、钛铁粉、钒铁粉、稀土钙硅铁粉、粘结剂、熔剂、填充剂和挥发剂;各原料的重量份配比关系为:高碳铬铁粉50～56份,钼铁粉8～12份,钛铁粉4～6份,钒铁粉4～6份,稀土钙硅铁粉3～5份,粘结剂8～12份,熔剂5～9份、填充剂2～4份、挥发剂10～20份;所述的粘结剂为糊精,所述的熔剂为硼砂,所述的填充剂为碳化硅。本发明的铸钢表面复合耐磨合金材料与母材完全融为一体,且组织致密,并形成表面合金化,具有耐磨性能好,使用寿命长,机械性能优良,加工成本低的特点。
1119
0
本发明公开了一种煤矿用PVC‑O管材及其制备方法，管材的配方包括以下重量份的组分：聚氯乙烯树脂80‑100份、多壁碳纳米管或碳纳米管复合材料1‑5份、热稳定剂0.5‑3份、抗冲击改性剂2‑6份、润滑剂0.8‑5份、功能助剂0.8‑6份。将煤矿用PVC‑O管材中的导电剂由超导电炭黑替换为碳纳米管及其复合材料，使导电剂在更少添加量的基础上，具有更好的导电性能，最大程度的保留了PVC材料原有的力学性能。
666
0

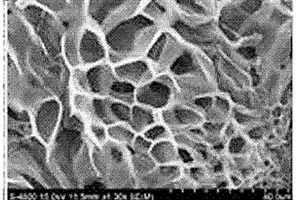

本发明公开了一种羟基磷灰石基生物复合支架,是由羟基磷灰石、丝素蛋白和壳聚糖构成的,其中,各组分的质量比为HA∶SF∶CS=(60～80)∶(10～20)∶(10～20),复合支架呈多孔状,孔隙率为70～90%,孔径尺寸150～200μm,以圆形为主,孔与孔之间相互贯通。本发明还公开了一种由羟基磷灰石基生物复合支架构建的组织工程骨,是由转染VEGF基因的BMSCs植入羟基磷灰石基生物复合支架上构建而成的。本发明以羟基磷灰石、丝素蛋白和壳聚糖为原料,采用粒子沥滤结合真空干燥工艺制备羟基磷灰石基生物复合支架材料,通过调节各组员比例调节支架的降解速率,通过调节氯化钠颗粒的半径及加入量控制复合材料内孔径分布。
928
0
本发明公开了一种耐潮自消毒环保隔音地板及其制造方法，该隔音涂料由封装材料、功能填料及表面耐磨层三部分组成，其中封装材料为以按重量份计45份‑56份的乙烯‑醋酸乙烯聚合物为原材料制备的有机物基体，功能填料为以按重量份计慈竹200份‑220份、冰醋酸50份‑60份为原材料制备的竹纤维复合材料，表面耐磨层为以按重量份计4份‑5份、氧化铝粉末1份‑1.2份的乙烯‑醋酸乙烯聚合物为原材料制备的耐磨复合材料。本发明吸湿、自消毒、长期挥发消毒成份、柔软、隔音。
718
0
本发明涉及一种Ni/Ni3S2纳米抗菌剂及其制备方法。将硝酸镍、氢氧化钠、油酸、去离子水和乙醇混合均匀，通过微波反应和焙烧，制备出Ni/NiO复合材料；将制备的Ni/NiO再次进行微波硫化处理，获得Ni/Ni3S2复合材料。本发明制得的Ni/Ni3S2纳米颗粒对大肠杆菌具有较好的抗菌性质，可用作大肠杆菌的抗菌剂。本发明制备方法简单，成本低，具有潜在的应用前景。
1051
0

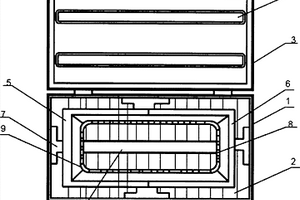

本发明公开了一种灭菌式口腔护理器械盒，包括一盒体，所述盒体内部底面设有凸型架，所述盒体侧边铰接有可封闭盒体的盖子，所述盖子上设有紫外线消毒灯，所述盒体内弹性连接有一组合式消毒装置，所述组合式消毒装置包括一由氧化钛粉末和磷灰石制成的陶瓷复合材料架和一由活性炭和竹炭制成的碳架，所述陶瓷复合材料架和碳架通过粘合构成一个外形和盒体外形相适配的环形架体，所述环形架体外侧通过弹性垫片和盒体形成卡接；所述环形架体内通过连接片连接有一带有若干通孔的弹性金属环；本发明中的消毒装置采用天然材料，可消灭多种细菌和有效净化空气，使得口腔护理器械的灭菌更彻底。
本发明属于金属?有机框架复合材料应用技术领域，具体涉及一种采用UIO?66?NH2材料测定血清中唾液酸含量的方法。所述方法是采用三氟乙酸将血清样品水解，除去蛋白质后离心得到血清处理液；将所得血清处理液与UIO?66?NH2材料混合，经漩涡振荡萃取，血清处理液中的唾液酸被萃取到UIO?66?NH2材料中，离心后得到含有唾液酸的UIO?66?NH2材料；采用乙酸水溶液超声洗脱离心后得到的含有唾液酸的UIO?66?NH2材料，唾液酸从UIO?66?NH2材料中完全洗脱得到洗脱液；荧光衍生试剂柱前衍生后，再进行高效液相色谱检测。采用本发明方法测定血清中唾液酸的含量具有高选择性、高灵敏性的特点。
中冶有色为您提供最新的山东济宁有色金属复合材料技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2025年03月25日 ~ 27日
