上海上海有色金属复合材料技术理论与应用

抗海洋生物附着纳米银包覆锌复合涂料的制备工艺 784

 0

本发明涉及了一种抗海洋生物附着纳米银包覆锌复合涂料的制备工艺。通过XRD、UV‑Vis、TEM等测试手段进行表征，并以大肠杆菌、金黄葡萄球菌和以及河口近岸海域广分布的优势藻中肋骨条藻为受试生物，经过各种表征和抑菌性能测试，证明此复合材料具有很强的抑菌和稳定性能，在抗海洋生物污染具有很好的应用价值。

增强增韧改性纳米聚苯乙烯/碳纳米管/环氧树脂纳米杂化材料及其制备方法 1033

 0

本发明涉及一种增强增韧改性纳米聚苯乙烯/碳纳米管/环氧树脂纳米杂化材料及其制备方法，所述杂化材料组分包括50～80重量份的环氧树脂、0.1～5重量份的纳米聚苯乙烯、0.01～5重量份的碳纳米管以及15～20重量份的固化剂。具体步骤为：制得改性聚苯乙烯粉末；静电纺丝制备聚苯乙烯微球；将纳米聚苯乙烯颗粒和碳纳米管加入到环氧树脂中，室温静置；然后进行第一次机械搅拌，加入固化剂，继续进行第二次机械搅拌，浇注到在120℃预热的橡胶模具中固化5h，冷却至室温开模即得所需产品。本发明解决了未改性纳米聚苯乙烯在环氧树脂基体中易团聚的问题，并且改性聚苯乙烯的存在能促进碳纳米管的均匀分散，使复合材料的拉伸强度和韧性实现明显提高，并具有导电性。

用于材料高温介电性能测试的谐振腔测试装置 1083

 0

一种用于材料高温介电性能测试的谐振腔测试装置，包括：侧壁开有耦合孔的谐振腔；连接于所述谐振腔的侧壁并使微波信号导入或导出的波导管；载置有样品并能推入所述谐振腔内的活塞；所述谐振腔的所述耦合孔与所述波导管的内腔贯通；所述谐振腔、所述波导管、所述活塞的材料均为耐测试温度的陶瓷材料或复相陶瓷材料或陶瓷基复合材料；所述谐振腔的内壁、所述波导管的内壁及所述活塞的表面均覆盖有导电金属层。本发明实现有氧环境和更高温度下的材料高温电磁性能测试。

ScB₂-B超硬复合薄膜及其制备方法 980

 0

本发明提供了一种ScB2‑B超硬复合薄膜及其制备方法。所述的ScB2‑B超硬复合材料，其特征在于，其化学式为(1‑x)ScB2‑xB，其中0＜x≤0.6。所述ScB2‑B复合薄膜的制备方法，包括以下步骤：清除衬底表面杂质，腔体预加热，衬底表面清洗刻蚀，采用用Sc、B两靶磁控共溅射制备得到ScB2‑B复合薄膜，通过控制两个靶位电源功率和溅射时的腔体压强等来实现组分的调节，可以获得不同物理属性(模量、硬度、热膨胀系数等)的组成，满足不同的使用需求和使用场景。本发明所提供的硼化钪硬度高，适用于机械加工、油井钻探和航天航空等许多领域广泛应用。

兔子型滴管 932

 0

本发明公开了一种兔子型滴管，包括滴管结构和瓶身，通过安装卡头和卡槽，并依次连接内盖、滴管、和内塞，确保了滴管的密封效果，密封性好，胶头的形状是不规则四边形，通过改用兔子耳朵形状，给顾客带来视觉上的新体验，给人耳目一新之感，通过胶头的制作材料选用新型复合材料，使手感更舒适，弹性更好，材料使用量更少，降低了成本，滴管是由PE材质构成的，具有耐老化的效果，延长了产品的使用寿命。

用于火焰筒的浮动壁瓦块及其浮动壁 705

 0

本发明提供了一种用于火焰筒的浮动壁瓦块，包括：瓦块本体，该瓦块本体由陶瓷基复合材料构成，该瓦块本体的相对两侧的边缘分别具有至少一个凸台，该凸台在背向火焰筒内壁的一面上具有凹槽；以及与每个凸台相对应的挂钩螺栓，该挂钩螺栓包括螺栓部和与该螺栓部呈一定角度的挂钩部，该挂钩部的形状与该凹槽的形状相适应以使得该挂钩部能够至少部分地容纳于该凹槽内。本发明还提供了一种火焰筒的浮动壁。

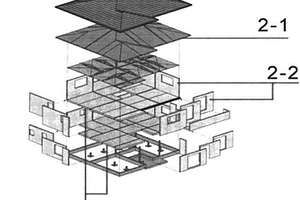

可再循环材料使用之被动式超低能耗绿色建筑 655

 0

本发明一种可再循环材料使用之被动式超低能耗绿色建筑，包括：建筑轻钢抗震结构；超低能耗围护结构；围护结构基材左右接点结构件；围护结构基材自动化生产与可再循环材料使用。解决整体建筑围护结构节能贡献率，仅需极少或不需暖气和空调，依然能保持宜居温度，比常规主动式节能建筑更低碳环保；采用可再循环使用复合材料，依据不同气候区使用调整配方，且可使用本身再回收材料再循环生产，降低建筑垃圾，符合绿色建筑评价；现场施工简化且无污染，制程为智能自动化无人工厂生产，结合网络异地协同建筑设计，物联网大规模个性化定制，接轨工业4.0的被动式绿色建筑智能产业化。主要用于住宅、别墅、办公楼、冷藏仓储、建筑节能改造。

以椰壳纤维中螺旋纤维制备同质复合膜的方法及用途 978

 0

本发明提供了一种以椰壳纤维中螺旋纤维制备同质复合膜的方法及用途。所述的以椰壳纤维中螺旋纤维制备同质复合膜的方法，其特征在于，包括：将椰壳纤维按浴比1∶30～1∶50完全浸泡于60～98℃的0.2～5g/LNaOH溶液中10～60min；搅拌并同步超声波震荡0.2～2小时后，过滤，得单细胞管纤维湿网；对所得的单细胞管纤维湿网经过3～5对罗拉组成的2～4级牵伸区进行挤压脱液和多级牵伸处理；对所得的亚微米螺旋纤维浆粕循环进行清洗和自然无序化成网1～3次；然后，直接将洁净浆粕或将经干燥的洁净浆粕浸渍于重量浓度为2％～50％的纤维素原液中；再利用缓冲液使亚微米螺旋纤维及纤维素析出固化，制得同质复合膜。本发明的同质复合膜可作为生物医用类柔性纤维素复合材料，或生态、功能、舒适的弹性膜材料。

核燃料碳化硅陶瓷包壳管的制备方法 913

 0

本发明涉及一种核燃料碳化硅陶瓷包壳管的制备方法，该方法先制作复合材料中间层管件，然后沉积内层整体层和外层保护层，最后将多段短碳化硅陶瓷管焊接得到核燃料碳化硅陶瓷包壳管。与现有技术相比，本发明具有尺寸一致性好、机械强度高和直线度好和制备效率高等优点。

铌镁酸铅‑钛酸铅‑铁酸铋多铁性陶瓷材料及其制备方法 1126

 0

本发明公开了一种铌镁酸铅‑钛酸铅‑铁酸铋多铁性陶瓷材料及其制备方法，包括铌镁酸铅(PMN)‑钛酸铅(PT)为基, 向其中添加铁酸铋的新型铁电铁磁复合陶瓷材料。该材料的化学组成为：(1‑x)[(1‑y)Pb(Mg1/3Nb2/3)O3+yPbTiO3]+xBiFeO3，x＝0.01～0.05, y＝0.30～0.39；本发明的工艺简单、成本低廉, 可以调控提高该材料的自发极化强度和磁学性能。该多铁性材料所使用的原料成本较低，制备工艺简单且易于保存和使用，多铁性磁电复合材料在室温下的显著磁电效应在传感器、换能器、滤波器、振荡器、存储器等方面有诸多应用。

利用氧气敏感型物质检测多层真空袋膜漏气点的方法 840

 0

本发明涉及一种利用氧气敏感型物质检测多层真空袋膜漏气点的方法，将氧气敏感型物质加入到多层真空袋膜的中间层并保持氧气敏感型物质处于未被氧化的状态，然后将多层真空袋膜置于空气中，观察到的颜色发生变化的点即为漏气点，氧气敏感型物质遇到空气后发生颜色变化，颜色变化在肉眼可见范围内，多层真空袋膜的层数≥3，中间层是指真空袋膜内表层与外表层之间的任意一个或多个夹层。本发明方法能够根据真空袋膜外界氧气浓度的变化，自动检测自身的气密性，准确快速找出漏气的地方，及时做出补救措施，保证复合材料构件的成型压力，节约生产成本，提高生产效率，具有产业化推广优势。

智能汽车缓冲气囊 729

 0

本发明涉及一种智能汽车缓冲气囊，数个缓冲气囊袋固定在缓冲气囊刚体框架上，外包轻质塑料面板扣合在缓冲气囊刚体框架上，将数个缓冲气囊袋包裹在其中，测距仪和速度仪表分别采集距离和速度信号送自动识别系统，自动识别系统输出控制信号到缓冲气囊点火电路，缓冲气囊点火电路点火使固体气体发生器工作，打开缓冲气囊袋，缓冲气囊袋打开后为圆柱形气囊，圆柱形气囊将外包轻质塑料面板顶开，每个圆柱形气囊顶端有保形圈。充分利用复合材料，易获得；强度高,使用安全，有效保护车身；采用气体作动力，节能减排，环保，控制电路实现容易，整个结构的零件可获取，既容易实现产品的开发，制造，可产业化，便于推广使用。

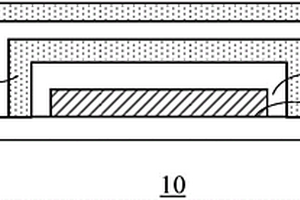

疏水有机薄膜封装的有机发光显示装置及其制造方法 1146

 0

本发明公开了一种疏水有机薄膜封装的有机发光显示装置及其制造方法和疏水有机复合材料。该有机发光显示装置包括：一基板；形成于所述基板上的有机发光单元；形成于所述有机发光单元上的薄膜封装层；所述薄膜封装层包括至少一疏水有机层，且为所述薄膜封装层的最外层结构。使得在水汽进入OLED时，第一道防线就是具有超强水汽阻挡能力的疏水有机层，从而阻隔了湿气的进一步浸入；另外，疏水有机层能够消除无机阻隔层所产生的应力，使得整体薄膜封装层的应力最小化。

含锆的耐高温杂化树脂及其制备方法 1028

 0

本发明公开了一种含锆的耐高温杂化树脂及其制备方法。该树脂以苯乙炔、三氯乙烯、有机锂及卤化锆为原料，在惰性气体的保护下分二步反应制备而得。第一步：在惰性气体保护下，将三氯乙烯和苯乙炔的混合物与有机锂反应得到乙炔基双锂和苯乙炔基锂；第二步：在惰性气体保护下，将第一步生成的乙炔基双锂和苯乙炔锂混合物与卤化锆发生反应，后处理得到最终产物。本发明通过调节单官能团的苯乙炔基锂与双官能团的乙炔基双锂的摩尔比，很容易地控制聚合物的分子量、交联密度和锆的含量，从而达到聚合物性能可调整性的目旳。本发明使用的原料来源易得，操作工艺简单可行。制得的聚合物为黑色低粘度液体至粘稠状固体，易溶于各类普通有机溶剂，可作为耐高温复合材料、陶瓷前驱体、耐高温涂层等，在国防、航空、航天等高端领域有着极其广泛的应用前景。

提高聚丙烯塑料热稳定性的方法 956

 0

本发明涉及一种提高聚丙烯塑料热稳定性的方法，包括：（1）将木质素与聚丙烯按质量比5∶95-20∶80混合均匀，将混合物料于150-250℃下进行熔融共混，得到混合均匀的共混物；（2）将上述共混物加入到微型注塑机的进料斗中在170-240℃下熔融，将得到的混合物熔体注射进模具中，冷却得到共混样条。本发明工艺简单，操作方法简单，成本低，木质素能够在聚丙烯结晶过程中起到一定的异相成核的作用，提高聚丙烯的结晶度和结晶能力，同时由于木质素三维网状结构的影响，能够提高复合材料的耐热性，可以在工业上得到推广，具有良好的应用前景。

石墨烯基导电珠光颜料及其制备方法 1085

 0

本发明涉及一种石墨烯基导电珠光颜料及其制备方法，所述石墨烯基导电珠光颜料包括珠光颜料、和包覆于珠光颜料表面石墨烯，所述石墨烯的厚度为0.3~100nm，所述复合材料中石墨烯的质量百分含量为0.01~5%。

阻燃抗紫外材料 743

 0

本发明一种阻燃抗紫外材料，包括一种阻燃的层状双氢氧化物，所述的层状双氢氧化物表面负载有抗紫外性能的纳米粒子，所述的纳米粒子的质量百分比为所述的层状双氢氧化物质量的0.5%-15%。本发明还提供了上述阻燃抗紫外材料的制备方法，将一定量的钛酸四丁酯、或者醋酸锌、或者正硅酸四乙酯、或者醋酸锌和硫化钠置于适量去无水乙醇中搅拌，加入相应的层状双氢氧化物粉末，超声波处理，再在溶液中滴入硝酸水溶液，直到醇液PH=4-5，继续超声，完全水解，洗涤、真空干燥，即得到阻燃抗紫外材料。本发明是一种不仅具有阻燃性能又具有良好的抗紫外性的复合材料，制备工艺简单、加工性好。

制备SiCN-铪酸钇复合涂层的方法 759

 0

本发明涉及一种制备SiCN‑铪酸钇复合涂层的方法，将SiCN陶瓷粉末与纳米氧化钇粉体和纳米氧化铪粉体均匀混合，然后分散于乙酰丙酮中配置得到悬浮液，再加入单质硒及经过分析纯浓硝酸活化处理的石墨烯，最后利用脉冲电泳沉积以及放电等离子体烧结，制备得到致密且均匀的C/SiC复合材料SiCN‑铪酸钇复合外涂层。与现有技术相比，本发明具有外涂层致密且结晶性良好、涂层强度高、韧性好且界面结合较好，有效降低了涂层的孔隙率等优点，大大提高了涂层的高温抗CMAS腐蚀的性能。

使用纳米材料制备的高效太阳能电池及其制备方法 1092

 0

本发明涉及一种使用纳米材料制备的高效太阳能电池，包括n型硅片基底，所述n型硅片基底设有正面和背面，所述正面印刷有含Ⅲ族元素掺杂源纳米材料的正面栅线，所述背面印刷有含Ⅴ族元素掺杂源纳米材料的背面栅线，所述正面栅线和背面栅线经激光开槽分别形成正面凹槽和背面凹槽，所述正面凹槽内的Ⅲ族元素掺杂源纳米材料与n型硅片基底融合，所述背面凹槽内的Ⅴ族元素掺杂源纳米材料与n型硅片基底融合，所述正面凹槽和背面凹槽在完成掺杂后喷印纳米银复合材料。本发明通过激光将Ⅲ族元素掺杂源纳米材料和Ⅴ族元素掺杂源纳米材料分别重掺杂进入n型硅片基底的正面和背面，提升了电池的输出功率，减少使用银材料，减少遮光面积，减少对电池的损害。

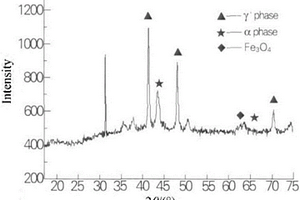

金属表面机械辅助化学热处理方法 962

 0

本发明涉及一种金属表面机械辅助化学热处理方法，步骤如下：步骤一、待化学热处理金属工件基体预处理；步骤二、化学热处理电极制备；步骤三、化学热处理设备组装；步骤四、化学热处理制备；步骤五、化学热处理金属工件基体的磨削及抛光；本发明具有设备简单，投入小，维护及加工成本低廉；强化层主要为固溶体结构，致密、均匀、质量高；强化层与基体之间为冶金结合、无明显界面，结合力高；化学热处理与磨削过程同时进行，能够获得低表面粗糙度、高光亮度的表面抛光效果，无需抛光、去毛刺等二次加工；对工件的形状、精度无特殊要求，且可实现对复合材料、薄壁零部件的处理，适用性强；操作简单、易行，效率高，能够用于工件的大面积处理。

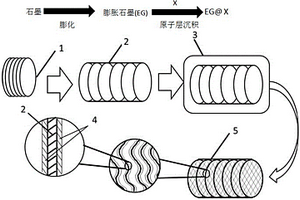

高容量储锂氧化物纳米薄膜复合膨胀石墨材料及其制备方法 1021

 0

本发明属于电化学技术领域，具体为一种高容量储锂氧化物纳米薄膜复合膨胀石墨材料及其制备方法。本发明制备步骤为：首先利用原子层沉积的方法在膨胀石墨上生长高容量储锂氧化物（ZnO、TiO2）纳米薄膜；然后将覆盖高容量储锂氧化物（ZnO、TiO2）纳米薄膜的膨胀石墨置于氧化铝坩埚中；并将氧化铝坩埚放入已经设置好一定加热程序的管式炉中，通入适当的气体，进行热处理；冷却后取出，即得高容量储锂氧化物纳米薄膜复合膨胀石墨复合材料。本发明工艺简单，制备温度低，得到的高容量储锂氧化物纳米薄膜复合膨胀石墨既可以保留石墨的超高电导率，同时利用膨胀石墨缓冲高容量储锂氧化物纳米薄膜脱嵌锂过程中的体积变化，保留了储锂氧化物的容量，提高了储锂氧化物的循环稳定性。

纳米金增强的碳纳米管光声造影剂及其制备方法 765

 0

本发明公开了一种纳米金增强的碳纳米管光声造影剂及其制备方法。本发明制备的纳米金增强的碳纳米管光声造影剂是一种纳米复合材料，它是由碳纳米管(CNTs)、多胺基化合物、纳米金和巯基化聚乙二醇(mPEG-SH)共价结合形成。本发明所述制备方法采用两步法在碳纳米管表面合成金纳米颗粒，该制备方法还具有操作简便，绿色环保等优点。本发明公开的纳米金增强的碳纳米管光声造影剂在水中的分散性好，稳定性强，具有良好的生物相容性，能够产生较强的光声信号。

燃料电池电极结构及其制备方法 1012

 0

本发明公开了一种燃料电池电极结构及其制备方法，该电极结构包含活性区，以及设置在活性区四周的边框区；活性区包含质子交换膜、催化层、多孔扩散层，催化层位于质子交换膜的两侧，催化层的两侧分别与多孔扩散层压合；边框区由质子交换膜延伸出催化层边缘的区域与夹置在延伸出的质子交换膜两侧的纤维增强复合材料组成；边框区厚度小于活性区。本发明还提供了该燃料电池电极结构的制备方法。本发明提供的燃料电池电极结构及其制备方法，不但能够解决电池的密封，并且使得电池的密封可靠性提高、额外重量降低。电池的寿命延长，操作简易，生产效率高。

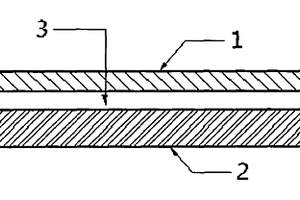

复合玻璃书写板材料以及用该板材制作的书写板 967

 0

一种可以方便的切割的以玻璃质薄板作为表面层的复合玻璃书写板材料以及用该板材制作的书写板,由单面或双面玻璃质薄板层(1)与抗裂结构层(2)经刚性粘结而成,所指的玻璃质薄板层(1)是玻璃板、钢化玻璃板、微晶玻璃板、磁化玻璃等脆性的玻璃质材料制成的薄板,该薄板初始状态即是片状,且厚度在3毫米以下。所指的抗裂结构层(2)是指具有较高抗裂强度的板状材料,它可以是单层材料如金属板、塑胶板、玻璃钢等,也可以是复合材料,如金属与塑胶的复合板、金属与泡沫材料的复合板、金属与木材的复合板、蜂窝板、瓦楞板等。

无卤阻燃丙烯腈-丁二烯-苯乙烯共聚物组合物 1092

 0

本发明涉及一种无卤阻燃丙烯腈-丁二烯-苯乙烯共聚物组合物，包括以下组分及重量百分比含量：丙烯腈-丁二烯-苯乙烯共聚物45～70、次磷酸铝12～25、含氮化合物1～15、无机填料0～5、增韧剂6～20、润滑剂1～4。与现有技术相比，本发明制备得到的复合材料具有优异的阻燃性、环保性和良好的加工性，而且工艺简单，生产方便。可应用于电子、家电、照明、玩具等领域。

粘胶基碳布电化学表面处理方法及其装置 1006

 0

本发明涉及使用电化学氧化法对粘胶基碳布作 表面处理的方法和装置。用该方法和装置处理过的 粘胶基碳布与树脂基质之间的粘结力有明显提高。 以碳布作阳极连续进入盛有酸类或铵盐类为电解质 液，以石墨板作阴极的电解槽，在电流密度为0.2-20毫安/厘米2的电流条件下处理2-30分钟。处理后的碳/酚醛复合材料的层间剪切强度可提高20-100％，弯曲强度和拉伸强度也有不同程度的改进，而烧蚀性能不受影响。

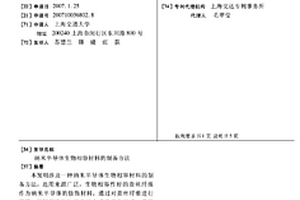

纳米半导体生物相容材料的制备方法 710

 0

本发明涉及一种纳米半导体生物相容材料的制备方法，选用来源广泛，生物相容性好的蚕丝纤维作为纳米半导体的修饰材料，通过对蚕丝纤维进行脱胶、溶解和透析处理并结合浸渍优化技术，获得蚕丝蛋白修饰的纳米半导体生物相容材料。首先对桑蚕原丝进行脱胶预处理以激活纤维表面的氨基酸，接着依次在金属盐溶液和硫化物溶液中进行浸渍优化处理即在蚕丝纤维上原位合成稳定负载的纳米半导体粒子，再通过CaCl2溶液的溶解和进一步经透析处理，即得到蚕丝蛋白修饰的纳米金属硫化物半导体生物相容材料。本发明工艺简单，成本低廉，制得的纳米复合材料生物相容性好，在免疫分析，基因分析，活体荧光成像，临床诊断，药物筛选等领域具有重要的应用价值。

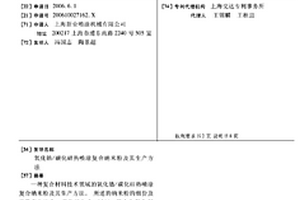

氧化锆/碳化硅热喷涂复合纳米粉及其生产方法 847

 0

一种复合材料技术领域的氧化锆/碳化硅热喷涂 复合纳米粉及其生产方法。所述的纳米粉的组份及重量百分比 为：碳化硅为5－10％，其余为氧化钇稳定氧化锆，其中，氧 化钇稳定氧化锆中氧化钇摩尔含量为8％。其生产步骤：(1)前 驱体液的配制；(2)等离子体反应喷射成型制备 Y2O3－ZrO2球形纳米结构粉体 溶液；(3)乙醇反复洗涤，获得 Y2O3－ZrO2球形结构纳米粉；(4) 制备水基 SiC+Y2O3－ZrO2纳米胶体；(5)将 水基胶体喷雾造粒成微米级团聚粉末；(6)将喷造粒后的粉热处 理；(7)将粉分级；(8)将粉进行等离子体致密球形化处理，得到 SiC+Y2O3－ZrO2热喷涂复合纳米 粉。本发明方法简单，易产业化，制备的热喷涂粉末结构致密， 呈球形，粒度为10－50微米，流动性好，制备的热喷涂层具 有高强韧性和优良耐磨性。

超高分子量聚乙烯纤维复合无纬布及制造方法和应用 883

 0

本发明公开一种超高分子量聚乙烯纤维复合无纬布,其组成包括超高分子量聚乙烯纤维和胶粘剂,其中所述的胶粘剂为加入改性纳米蒙脱土的复合材料,蒙脱土所占的重量百分比为0.5～10。本发明还提供该种复合无纬布的制造方法和应用,在很大程度上克服现有技术存在的缺陷,得到防抗冲击性能优良的复合防弹纤维,提高了复合无纬布的耐热性和抗冲击性。

铁电/非铁电复合柱状陶瓷材料及其制备方法 1072

 0

本发明涉及一种铁电/非铁电复合柱状陶瓷材料及其制备方法，所述铁电/非铁电复合柱状陶瓷材料包括交替层叠的钛酸锶钡层和含镁化合物层，其中，所述钛酸锶钡层的化学组成为Ba1-xSrxTiO3，且式中0.35≤x≤0.60，所述含镁化合物层包括MgO、MgTiO3、MgZrO3、MgZrSrTiO3和MgAl2O4中的任意一种或几种。通过复合含镁化合物层，有效降低了复合材料的介电常数，由于钛酸锶钡层和含镁化合物层交替层叠，例如优选并联2-2型结构，可很好地保持钛酸锶钡层的高介电调谐性。
