本发明公开了一种电路板支架用聚丙烯复合材料及其制备方法。本发明包括以下重量份的原料:均聚聚丙烯28‑64份,共聚聚丙烯8‑32份,无卤阻燃剂17‑34份,超细硫酸钡2‑7份,抗氧剂0.1‑0.2份,铝酸酯偶联剂0.2‑0.8份,分散剂0.2‑1.0份,抗滴落剂0.2‑0.4份,热稳定剂0.2‑0.5份;本发明还给出了上述聚丙烯复合材料的制备方法。本发明利用两种不同的聚丙烯复配使用,添加无卤阻燃剂,在超细硫酸钡和铝酸酯偶联剂的作用下,使聚丙烯复合材料的阻燃性能达到满足了电路板支架的阻燃要求,提高了其在熔融状态下的流动性和韧性,提高了制品的尺寸稳定性,达到了电路板支架的装配需求,降低了生产成本。

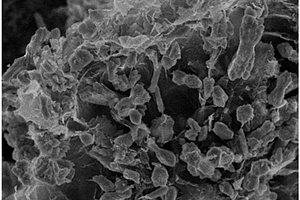

本发明提供一种钠离子电池负极用碳酸钴/石墨烯复合材料及其制备方法与应用。本发明采用水热方法,以氧化石墨烯、二价钴盐、还原剂和水溶性碳酸盐或尿素为原料,制备得到碳酸钴/石墨烯复合材料。该复合材料尺寸均一,应用于钠离子负极,其电化学性能较好,并具有优异的倍率性能及循环稳定性。另外,本发明制备方法的可操作性强,重现性好,且所得产品质量稳定。
本发明公开了基于核壳微粒增韧的PTT复合材料及其制备方法。本发明的基于核壳微粒增韧的PTT复合材料,其组分按质量百分数配比为:PTT60%~85%、无机粒子5%~15%、TPU5%~10%、不饱和有机酸0.01%~1%、引发剂0.01%~0.05%、阻燃剂5%~10%、抗氧剂0.1%~0.5%、润滑剂0.1%~1%。本发明的有益效果是,本发明采用无机粒子与TPU发生接枝反应和形成以无机粒子为核、POE为壳的核壳微粒对PTT进行共混增韧改性,使所得复合材料具有优异的抗冲击性和耐热稳定性,而且阻燃性能好,强度高,加工性能优良,适应性广,成本低,易于工业化生产。

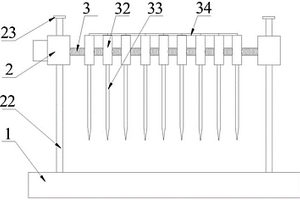

本实用新型适用于复合材料加工技术领域,提供了一种复合材料成型裁切设备,包括设置于工作台上的两个安装台,两个安装台的底部均设有升降结构,两个安装台之间设有调节结构,调节结构包括转动连接在两个安装台之间的调节轴,调节轴的一端穿出安装台后连接转动电机;调节轴上还螺纹套接若干个调节板,每个调节板的底部均连接切刀,若干个调节板之间还连接连杆组件;两个安装台之间还固接第二导向轴,第二导向轴依次滑动穿设若干个调节板。借此,本实用新型结构简单,每台设备成本较低,且一台设备能够对不同规格要求的复合材料进行切割,降低设备的购置成本,复合材料的裁切效率较高。
本发明公开了一种改性高分子基复合材料储水式热水器内胆的制备方法,包括以下步骤:制备改性高分子基复合材料和改性涂料;加热电热水器内胆钢制模具,在其表面均匀喷涂改性涂料,采用改性高分子基复合材料模压工艺经高温、高压模压形成内表面具有改性涂料保护层的半球状壳体;两个半球状壳体的开口处经密封、粘结形成第一内胆;在第一内胆的外表面喷涂界面料,将浸润有改性不饱和聚酯树脂的无捻玻璃纤维长纱均匀缠绕在第一内胆的外表面形成第二内胆层,待缠绕完毕,固化得改性高分子基复合材料储水式热水器内胆。本发明的有益效果为:本发明所制内胆完全达到、甚至超过中华人民共和国国家标准GB/T20289—2006《储水式电热水器》的技术标准和工艺参数。

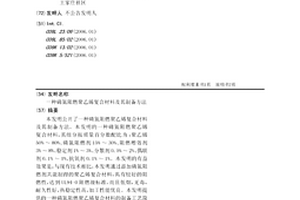

本发明公开了一种磷氮阻燃聚乙烯复合材料及其制备方法。本发明的一种磷氮阻燃聚乙烯复合材料,其组分按质量百分数配比为:聚乙烯50%~80%、磷氮阻燃剂15%~30%、阻燃增效剂3%~8%、稳定剂1%~3%、分散剂0.5%~2%、偶联剂0.1%~1%、抗氧剂0.1%~1%。本发明的有益效果是,与现有技术相比,本发明通过添加磷氮阻燃剂共混制得的聚乙烯复合材料,具有较好的阻燃性,达到UL94-0阻燃级标准,而且低烟,无毒,耐久性好,热稳定性高,加工性能优良。本发明提供的一种磷氮阻燃聚乙烯复合材料的制备工艺简单实用和方便操作。
本发明属于高分子金属复合材料制备技术领域,涉及一种电活性离子聚合物-金属机敏电驱动复合材料的制备方法,其制备的材料在低直流电压驱动下具有机敏变形的特点,包括三元离子共聚物制备、离子聚合物与金属复合膜制备、双侧表面电极制备等三个工艺步骤;三元离子共聚物制备是采用乳液聚合法先将乳液聚合单体减压蒸馏,除去阻聚剂,置于冰箱中备用;离子聚合物与金属复合膜制备是在浅玻璃槽式的平底模具中,将纳米乳胶大气环境下室温浇注,得到离子聚合物-金属复合膜;双侧表面电极制备是通过化学还原法制备微米厚金属镀层或物理旋涂法涂覆含有导电填料的导电涂层;其制备工艺简单,制备的产品韧性好,成本低,无环境污染。

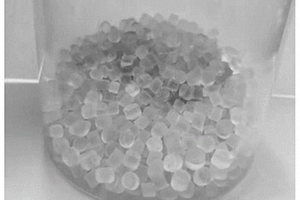

本发明公开了一种热塑性淀粉/聚对苯甲酸己二酸丁二醇酯(PBAT)生物降解复合材料及其制备方法,所述复合材料通过以下步骤制备:将淀粉、有机改性无机纳米粒子、聚乙烯醇、增塑剂、水、扩链剂按比例进行预混,利用双螺杆挤出机造粒得到A母粒;然后将A母粒与B树脂利用双螺杆挤出机进行共混造粒,得到热塑性淀粉/PBAT生物降解复合材料。本发明解决了高含量淀粉与PBAT不相容问题,制备得到的热塑性淀粉/PBAT复合材料具有高强度及良好的可降解性,从而为可降解塑料的广泛应用提供保障。
本发明属于橡胶加工技术领域,涉及一种用于高承载橡胶复合材料的短切碳纤维母料的加工技术。具体为通过采用环氧化天然橡胶(ENR)在一定温度下包覆改性短切碳纤维,改善橡胶与短切碳纤维的界面特性,进而改善高承载橡胶复合材料与金属界面的粘接性能。本发明涉及的短切碳纤维母料,质量组成包括:ENR50~100质量份,天然橡胶(NR)0~50质量份,短切碳纤维30~60质量份,包覆改性工艺为在常规密炼设备中进行,控制温度在100℃~160℃,时间在5min~15min。与现有短切碳纤维改性技术相比,不仅提高了高承载橡胶复合材料与金属的粘接强度,而且可改善高承载橡胶复合材料强度、耐磨及抗切割性能。

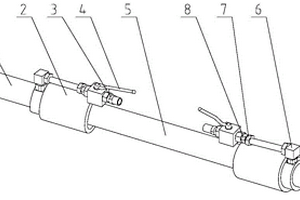

本发明提供一种用于复合材料管试压实验的扣压接头,包括:扣压接头、连接部以及控制机构;所述扣压接头分别安装在复合材料实验样管的两端,用于通过扣压机对复合材料管的端部进行密封;所述连接部用于将所述扣压接头与加压装置进行连接;所述控制机构安装在连接部上,用于控制加压装置对复合材料管的加载速度和充压值。本发明装置相连,固定效果好,不易发生试样滑动和脱落。
本发明涉及一种聚乙烯醇-氧化石墨烯纳米带复合材料薄膜的制备方法,步骤如下:(1)在150ml三口烧瓶中加入50ml浓硫酸及0.1g多壁碳纳米管,搅拌2小时直到外观上看起来呈均匀的黑色溶液,在此溶液中缓慢加入0.1-0.5g的KMnO4,室温下先搅拌1小时,再升温到70°C反应1小时,将反应液倒入500ml去离子水中,离心沉淀,用稀盐酸溶液和去离子水多次洗涤后,得到氧化石墨烯纳米带;(2)将氧化石墨烯纳米带在5ml去离子水中超声分散30分钟,同时将1g聚乙烯醇溶解在10ml去离子水中,90°C搅拌至溶解,将两种溶液混合,氧化石墨烯纳米带的含量为0.2-3wt%,后再超声30分钟得到混合均匀的复合材料溶液,然后将均匀的混合溶液倒在平坦的基底上,60°C下烘干直到质量恒定,得到复合材料薄膜。本发明的复合材料薄膜的物理性能大大提高。
一种还原石墨烯-壳聚糖复合材料的制备方法,步骤如下:(1)还原石墨烯的制备:将2g茶叶在100ml去离子水中100°C下煮20分钟,待冷却过后用醋酸纤维膜过滤,得到茶溶液;将0.05gGO在得到的茶溶液中超声分散30分钟,再在氮气氛围中90°C下进行还原;将得到的还原石墨烯(TPG)溶液过滤并用去离子水多次洗涤,除去多余的茶多酚;(2)复合材料的制备:将TPG溶解在20ml去离子水中,超声分散30分钟,同时将1g壳聚糖溶解在80ml?1wt%的醋酸水溶液中;然后将TPG溶液倒入壳聚糖溶液中,搅拌8-12小时;最后,将均匀的混合液倒入塑料培养皿中,50°C下烘干成膜,直到重量恒定为止。所有复合材料薄膜厚度均在0.05-0.09mm。本发明制备的还原石墨烯-壳聚糖复合材料具有很好的机械强度。
本发明公开了用镁盐和造纸草浆黑液制备氧化镁/活性炭复合材料 的方法,其特征是将镁盐和造纸草浆黑液混合,搅拌,陈化,得到黑色 胶状物质,80~110℃烘干;按照固液比1g∶1~5.5ml把所得的固体和氯 化锌水溶液混和,浸渍2~8h后,将此混合溶液离心,得到的固体物于 80~110℃烘干;将所得固体物置于活化炉中,在氮气保护下升温至 450~750℃,活化1~7h后,冷却至室温;将所得的焙烧产物用水浸泡2~4h, 过滤,水洗至无SO42-或Cl-,80~100℃烘干,即得氧化镁/活性炭复合 材料。本发明利用造纸草浆黑液为碱源和碳源,与来自卤水中的镁盐反 应,原料廉价易得,能实现双向治理。
本发明提供了一种包裹有硅磷铝层的镁铝尖晶石复合材料及其应用。该材料是通过以下方法制备的:将镁铝尖晶石用硅磷铝凝胶浸渍,然后进行干燥,获得中间体A;中间体A进行晶化处理,得到所述复合材料。该复合材料裂化活性适当,碱性适中,可作为一种提高催化剂抗钒污染能力的有效手段。该复合材料即可单独使用,也可作为催化剂基质,用于提高催化剂的抗金属污染能力。
本发明提供了一种虚拟现实设备,导热复合材料及其制备方法。导热复合材料以重量百分比计,包括以下组分:40%~70%的聚酰胺6,5%~15%的弹性体和15%~45%的导热填料;其中,导热填料包括氮化铝、石墨、氮化硼、石墨烯中的至少一种。本发明的导热复合材料通过弹性体构建的导热网络使PA6在较低的导热填料含量下呈现优异的导热效果和高强度,即该导热复合材料不仅热导率高即导热效果优异,且具有良好的力学性能。

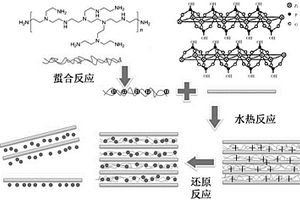

本发明提供了一种仿滑板结构自润滑杀菌复合材料的制备方法,属于杀菌复合材料技术领域,本发明通过蛰合反应将纳米杀菌剂原料的阳离子与聚合物蛰合在一起,进一步通过水热反应实现磷酸锆无机材料与蛰合纳米杀菌剂原料阳离子的聚合物分子水平组装复合,形成层状结构,得到多层结构复合材料,然后再通过还原反应将蛰合纳米杀菌剂原料阳离子的聚合物中的阳离子进行还原,在磷酸锆层间原位合成球状纳米杀菌材料,撑大磷酸锆层间距同时进一步降低结合强度,形成以磷酸锆层片为板、球状纳米杀菌材料为滑轮的仿滑板结构自润滑杀菌复合材料,兼具杀菌和润滑的功能。
本发明公开了一种金属纳米颗粒-绝缘体复合材料光栅耦合器及其制备方法和应用。所述光栅耦合器由金属纳米颗粒-绝缘体复合材料耦合光栅和绝缘体光学平面波导构成,其中的金属纳米颗粒-绝缘体复合材料耦合光栅是在金属离子注入的绝缘体光学平面波导表面,依托所形成的金属纳米颗粒-绝缘体复合材料改性层,利用电子束光刻和反应离子束刻蚀技术制备而成的一种二维正交矩形衍射光栅。相比于同样结构的绝缘体光栅耦合器,本发明具有更高的耦合效率,而且不存在自由载流子吸收造成的损耗。此外,本发明对光的极化方向不敏感,在实现光耦合的同时,借助导波的形成和衍射畸变,亦可实现光的滤波、分束和偏转。本发明可用于大规模集成光路的制备等领域。
本发明公开了一种复合材料及其制备方法和结构件。根据本发明的复合材料包括以重量份计的:5~50份碳纤维和50~95份聚碳酸酯,聚碳酸酯包括粘均分子量为2000~5000的聚碳酸酯和粘均分子量为25000~35000的聚碳酸酯。根据本发明复合材料的制备方法,包括共混步骤:将以重量份计的5~50份碳纤维与50~95份聚碳酸酯在240~280℃进行共混,其中,聚碳酸酯包括粘均分子量为2000~5000的聚碳酸酯和粘均分子量为25000~35000的聚碳酸酯。根据本发明的结构件,该结构件由根据本发明的复合材料制成。
本发明提供了一种硬质透明环氧树脂基复合材料及其合成方法,包括列顺序步骤:(1)将20~30份固化剂饱合烃基一元胺和/或烃氧基一元胺蒸馏去掉氧化成分;(2)将100份环氧树脂与6~9份改性剂邻苯二甲基酸异辛脂和/或邻苯二甲酸正丁脂混合均匀;(3)将步骤(1)蒸馏后的固化剂缓慢注入步骤(2)得到的混合物中同时定向搅拌至澄清透明,常温下静置固化。本发明合成的硬质透明环氧树脂基复合材料晶莹透明,收缩率小,机械加工性能优良,化学性质稳定,可用于加工各种家具和装饰品。

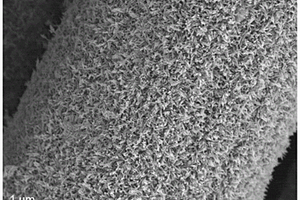

本申请涉及不锈钢复合材料、制备方法及应用,具体而言,所述不锈钢复合材料的制备方法,包括以不锈钢为基底,不锈钢表层经化学镀铜、真空干燥、碱蚀刻、真空加热生成Cu2O纳米线阵列,获得不锈钢复合材料。本申请制备方法获得的不锈钢复合材料在制备成尖端放电电极或尖端放电过滤装置并应用于水杀菌时,除低电压输入、高电压输出外,其杀菌效果可达到99%以上,并且该杀菌效果可持续5~6h。

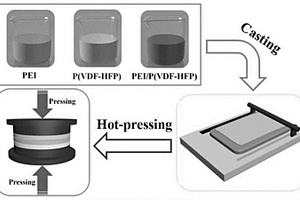

本发明公开了一种非对称三层结构全聚合物介电复合材料及其制备方法,属于介电复合材料的制备技术领域。该介电复合材料包括自下而上依次排布的第一层体、第二层体及第三层体,其中,第一层体为纯聚偏氟乙烯薄膜,第二层体为混合聚醚酰亚胺/聚偏氟乙烯薄膜,第三层体为纯聚醚酰亚胺薄膜。本发明将具有高充放电效率的线性电介质聚醚酰亚胺和具有高储能密度的铁电材料聚偏氟乙烯以及二者共混的PEI/PVDF三层薄膜相结合,利用流延法和热压法制备三层全聚合物介电复合材料。利用中间过渡层使电场分布更加均匀以及线性电介质层和铁电层的协同作用,实现了储能密度和效率的共同提升。
本申请实施例公开了一种铁纳米阵列材料、电极、超级电容器及其制备方法,所述铁纳米阵列材料,包括碳布和铁颗粒,所述铁颗粒均匀地分布在所述碳布,所述铁颗粒的大小为1‑10nm。本申请实施例提供的铁纳米阵列材料基于界面电荷存储的自旋电容效应进行能量存储,应用于超级电容器具有较高的功率密度、能量密度以及循环寿命。
本发明涉及复合材料领域,具体提供了一种优良加工性的高磁性橡胶密封条复合材料及其制备方法,该磁性复合材料主要由三元乙丙橡胶、增塑剂、磁性橡胶专用加工助剂、铁氧体构成,该磁性复合材料具有很好的加工性能,挺性、挤出性能较好,挤出面光滑,硫化胶具有较高的力学性能,耐低温性能优异,并且制备方法简单。

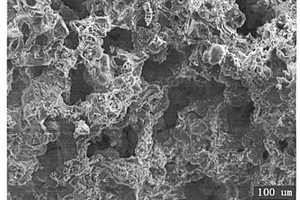

本发明公开了一种具有组合孔型的TiB2-TiC-TiN-NiAl多孔复合材料及制备方法,它是以Ti粉、B4C粉、Ni粉和Al粉为原料,同时空气中的氮气也参与反应,原料粉末及氮气发生自蔓延高温合成反应,合成骨架由颗粒状的TiC、TiB2、TiN和分布于颗粒之间的NiAl组成的多孔复合材料,孔洞是开孔和闭孔的组合结构。这种多孔材料可广泛用于冶金、化工、环保、能源、生物、食品、医药等领域中的过滤、分离部件和催化剂载体等。

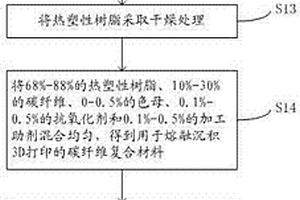

本发明提供的用于熔融沉积3D打印的碳纤维复合材料及其制备方法中,将短切碳纤维经过液相氧化处理和偶联接枝处理之后,按照10%-30%的质量百分比与经过干燥的68%-88%的热塑性树脂、0-0.5%的色母、0.1%-0.5%的抗氧化剂和0.1%-0.5%的加工助剂混合均匀得到用于熔融沉积3D打印的碳纤维复合材料,经过双螺杆挤出机的加热挤丝成型得到用于熔融沉积3D打印的碳纤维复合材料。相比现有技术中熔融沉积3D打印中使用的材料打印出的制品,将该碳纤维复合材料用于熔融沉积3D打印后打印出的制品冲击强度、弯曲强度和拉升强度都明显提升。

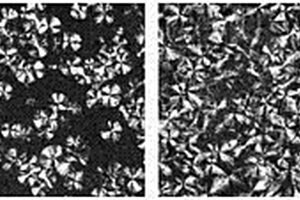

本发明公开了一种由0~5份石墨烯和100份全同聚丁烯-1的复合材料,石墨烯作为成核剂,提高了基体全同聚丁烯-1的结晶温度和速率。本发明还公开了该复合材料的熔融共混和新型溶解-絮凝制备方法,新型溶解-絮凝法包括以下步骤:(1)将石墨烯加入有机溶剂并超声分散,得到石墨烯悬浮液;(2)将全同聚丁烯-1溶于另一种有机溶剂后与石墨烯悬浮液混合,制备出复合材料。本发明的优点是所制备的石墨烯/全同聚丁烯-1复合材料的结晶温度升高和速率增快,并扩展了溶解-絮凝法。

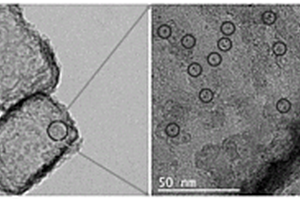

本发明提供了一种Pt‑Ni合金多孔碳复合材料及其制备方法和应用,涉及复合材料技术领域。本发明提供的Pt‑Ni合金多孔碳复合材料,包括多孔碳材料以及附着在所述多孔碳材料上的Pt‑Ni合金;所述多孔碳材料具有ZSM‑5分子筛的骨架形貌;所述Pt‑Ni合金的负载量为3~6wt%。本发明通过在具有ZSM‑5分子筛骨架形貌的多孔碳材料上负载Pt‑Ni合金,提高了催化活性和稳定性。本发明提供的Pt‑Ni合金多孔碳复合材料具有独特的孔结构、大表面积、出色的结构稳定性和高导电性等优势,适宜应用于化学催化领域。
本发明涉及一种金属表面镀膜复合材料及其制备方法和应用。所述金属表面镀膜复合材料包括:自下而上设置的金属基底、缓冲层、防水抗污层;其中,所述缓冲层由热塑性树脂材料制得;优选有机硅树脂;所述缓冲层的热膨胀系数为(0.25‑90)×10‑6/K;优选为(5‑20)×10‑6/K。本发明通过对复合材料中各层的选择及匹配方式进行筛选、优化,结合特定的加工工艺,得到表面光滑,膜层不易脱落、龟裂,耐磨性优异的金属表面镀膜复合材料。
一种用于管道连接的复合材料连接件,由复合材料制成,其特征在于:该复合材料由氟化聚合物、纤维状粘土、低粘度聚酰胺、玻璃纤维、环氧树脂、热塑性组分、至少一种固化剂以及至少一种促进剂组成,以重量百分数计,上述各物质的质量含量为氟化聚合物8-20%,纤维状粘土6-10%,低粘度聚酰胺25-35%,玻璃纤维10-22%,环氧树脂20-42%,热塑性组分3-6%,固化剂2-3%,促进剂2-4%。采用上述复合材料制成的连接件,其具有与铸铁件相似的机械强度和硬度等性能,且质量减轻40%-50%,机械性能优良,制作、安装简便,降低了生产成本,适于大量推广。
本发明公开了一种可编程连续纤维复合材料智能结构的4D打印方法。依据该4D打印方法设计的智能结构包括连续纤维复合材料层和微纳导电线路,导电线路位于连续纤维复合材料层间,连续纤维复合材料和导电线路采用4D打印一体化成形。
中冶有色为您提供最新的山东青岛有色金属材料制备及加工技术理论与应用信息,涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台!
