本发明公开了一种高效去除生物毒性的多相复极电催化工业废水处理系统,包括反应器壳体,反应器壳体内划分为进水区、电解反应区、出水区和沉淀区;进水区由进水喷嘴和与进水喷嘴相垂直布置的布水隔板组成,布水隔板的底边与反应器壳体之间留有通道;电解反应区由设置在反应器壳体内的阳极和阴极组成,其底部设有曝气系统;阳极为网状阳极,阴极为柱状阴极,网状阳极形成了多个网格空间,在每个网格内均设有一柱状阴极;出水区包括出水堰板和上下出水管,出水堰板与反应器壳体的顶部之间留有通道。本发明将电催化氧化、化学氧化、絮凝、气浮、沉淀等过程结合在一起形成多元反应过程,其处理效率高、单位能耗低、电极寿命长、操作简单并且维护简便。
本发明提供一种强化芬顿法处理工业废水的工艺,包括如下步骤:1)向反应器内注入100-150份的工业废水;2)调整溶液的pH值为2.5-4;3)向溶液添加5-20份的含Fe2+的试剂;4)向溶液添加催化剂2.5-10份;5)调整溶液的pH值为2.5-4;6)将10-50份的H2O2溶液经一定时间缓慢均匀加入溶液;7)反应结束后,调整溶液的pH值为7-7.5。本发明的有益效果是:使用的铁盐为普通芬顿法铁盐使用量的十分之一,因此产生的絮凝物也少;几乎所有的物质都可以分解;处理后过氧化氢(H2O2)不残留。
本发明一种用于处理工业废水的方法,其特征在于,所述方法包括沉降反应、隔油处理、吹脱处理、混凝反应、缺氧水解反应、厌氧反应、好氧生物反应、超滤、纳滤、吸附。本发明可对含碳有机污染物及氮、磷等营养元素进行同步有效去除,出水N-NH3浓度基本维持在5mg/L以下,去除率平均为90.6%,总酚的平均去除率在87.8%,COD平均去除率达到80.6%,色度的平均去除率达到45.6%。该方法不需复杂的预处理设备,占地面积相对较小,污水处理工程投资费用低,有效地用于石化废水的预处理和深度处理,同时对工业废水进行回收和利用,节约了水资源,具有良好的经济和环境效益。
本实用新型公开了一种利用工业废水制备皮革的节能装置,包括底座,所述底座的顶部设有支撑柱,且支撑柱的顶部设有顶座,所述底座和顶座之间设有支撑座,且支撑座固定于支撑柱上,所述支撑座的顶部依次设有废水处理容器、水泵和固液分离器,且废水处理容器连接有废水输入管和输料管,所述废水处理容器通过导水管与水泵的进水口连接,且水泵的出水口通过导水管与固液分离器的进口连接,所述底座的顶部设有反应容器,且反应容器位于固液分离器的正下方,且反应容器通过导料管与固液分离器的出口连接。本实用新型能够在工业废水内回收氢氧化铬,然后以氢氧化铬为原料制得皮革鞣剂,有效的节约了能源,结构简单,使用方便,成本低。
本发明公开了一种工业废水的循环利用设备,属于废水处理技术领域,包括处理箱,所述处理箱左侧固定连接有除杂箱,所述除杂箱的进气口延伸到电解箱的内部,所述电解箱位于氧化箱上方,所述氧化箱顶端可拆卸连接有滤网b,所述氧化箱左侧安装有电机,所述电机的动力输出端与转轴的动力输入端相连接,所述转轴右端粘接有通气管,所述通气管间隙连接有分气管且分气管有多个,所述分气管表面开设有气孔且气孔有若干个。转轴转动带动通气管上分气管转动,空气经旋转分气管上的气孔充分逸散在废水中,微生物可充分与空气接触分解废水,使废水处理完全,废水处理在一个处理箱内,处理不完全可直接循环进入氧化箱再次处理直至废水处理完全。
本实用新型涉及一种工业废水超声协同处理和超声蒸发结晶一体化装置,其由超声波协同废水预处理单元及强制循环型超声蒸发结晶单元构成,所述超声波协同废水预处理系统由混合反应器、沉淀槽、超声波混合处理槽及末端处理槽通过液体管路依次连通;所述强制循环型超声蒸发结晶单元由预热罐、进料泵、强制循环型超声蒸发器、结晶器、冷凝器、常压热水锅炉、补给水箱、补给水泵、真空泵、冷凝水储罐、完成液储罐、结晶盐储罐、生蒸汽冷凝水储罐、生蒸汽循环泵构成。本实用新型具有结构设计合理,工艺过程新颖,处理方式独特,工业废水处理效率高,抑制蒸发结晶设备结垢等优点。
本实用新型提供了一种工业废水在线监测系统,包括监控计算机,所述监控计算机通过通信网络连接多个污水排放测控终端,所述污水排放测控终端包括控制器,以及控制器连接的无线传输模块一、电源模块、COD分析仪、流量计,所述监控计算机还连接非接触式IC卡读写器,所述监控计算机还连接无线传输模块二,所述监控计算机通过无线传输模块二与污水排放测控终端进行数据传输。本实用新型所述的工业废水在线监测系统可以在监测中心实时监测所辖单位的污水排放情况,必要时可远程关闭排污阀门,可以有效的防止企业废水私自排放的情况,并且减少了人力物力的投入,提高了工作效率。
本实用新型提供了一种工业废水搅拌装置,包括反应器(2),反应器(2)顶端设有可拆卸连接的顶盖(8),顶盖(8)上设有旋转电机(1),旋转电机(1)与一升降电机(6)相连,旋转电机(1)的输出轴连接一搅拌杆(4),搅拌杆(4)伸入反应器(2)内,搅拌杆(4)上设有多个穹形搅拌板(3),各搅拌板(3)上均设有多个通孔(5),反应器(2)上设有进液管(7),进液管(7)顶端设有进液漏斗(9),反应器(2)底部设有出液开关(10)。本实用新型所述的工业废水搅拌装置能够对废水与试剂进行充分混合,能够缩短混合时间、提高混合效率,具有结构简单、混合方便、混合效率高、处理效率高等优点。
本实用新型公开了一体化工业废水处理装置,从左至右依次包括吸附池、第一沉淀池、微生物氧化池、第二沉淀池和过滤池,所述吸附池的左侧可拆卸连接有进水管,所述进水管的前侧开有圆形的化学试剂添加口,所述水泥墙上开有通孔,所述水泥墙的左侧可拆卸连接有水泵,所述水泵与通孔之间通过水管固定连接,所述每个处理池内均安装有水位警报器,所述过滤池内部安装有若干活性炭吸附膜和滤膜器,所述过滤池的右端可拆卸连接有排水管,所述排水管和进水管上均安装有流量计和阀门。该一体化工业废水处理装置,结构简单,制作方便,通过设置处理池依次处理工业废水中的有害物,提高了装置的工作效率。
本发明涉及了一种零排放处理甲基苯并三氮唑工业废水的工艺,其特征在于,包括以下步骤:水解酸化、冷却结晶冻硝、铁碳接触预氧化、芬顿高级氧化、絮凝沉淀脱色、树脂吸附、机械式蒸汽再压缩(MVR)、去离心清洗、膜生物反应处理(MBR)。本发明的优势在于,针对甲基苯并三氮唑工业废水,结合多种处理方法,深度净化污水,实现零排放;回收清洗后的硫酸钠进入MVR系统脱去结晶水,产出硫酸钠副产品,其纯度检测方法为《GB/T 13025.8‑2012制盐工业通用试验方法硫酸根的测定》,硫酸钠纯度可达≥99.0%;整套工艺操作简单,去除效率高,占地面积小,建设周期短,不会对环境造成二次污染,可控性高。
本实用新型涉及一种用于重金属工业废水的处理装置,包括装置本体,所述装置本体为长方体结构,所述装置本体的两侧分别设置进水口和出水口,其中,所述装置本体内部设置第一隔板和第二隔板,所述第一隔板和第二隔板将所述装置本体内部分为三个部分,三个部分包括粗滤池、曝气池和化学沉淀池,所述化学沉淀池的上端设置储药箱,所述储药箱下端设置加药口。本实用新型提供的一种用于重金属工业废水的处理装置,通过在装置本体内分别设置粗滤池、曝气池和化学沉淀池,可以先对废水中的大颗粒物质进行过滤,再通过曝气池对废水进行进一步处理,最后再通过化学沉淀池对废水中的重金属元素进行处理,本实用新型具有结构简单,处理效果明显的优势。
本实用新型提供一种便于拆卸维修的工业废水低温蒸发器,包括底座,所述底座的内部设有压板,所述压板的顶部固定连接有蒸发罐,与现有技术相比,本实用新型的优点和积极效果在于,本实用新型中,通过设置固定座、固定块、压杆和一号弹簧等结构相互配合使用,有利于工作人员对蒸发板快速拆卸,减小工作人员的劳动强度,提高工作人员的维修效率;本实用新型中,通过设置滑杆、转动杆、三号滑块和二号滑块等结构相互配合使用,有利于减小蒸发罐受到的震动,提高减震效率,防止蒸发器长久受到震动而损坏,延长蒸发器的使用寿命;本实用新型中,通过设置一号滑块、二号弹簧和推板,有利于固定块从滑槽的内部快速滑出,减小工作人员的维修时间。

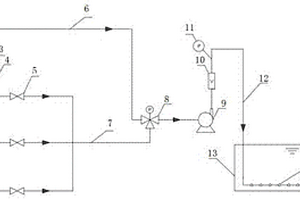

本实用新型公开了一种带有加料装置的工业废水处理系统,其特征在于,包括药剂罐,废水进水管线,药剂进水管线、反应池进水管线和反应池;所述药剂罐连通药剂进水管线,所述药剂进水管线通过三通电磁阀连通废水进水管线和反应池进水管线,所述反应池进水管线的另一自由端连通反应池,所述进水管线上设有提升泵;所述药剂罐的外部出口处连接电磁阀,药剂罐顶部设置有液位计和温度计,药剂罐内的底部设有搅拌浆,药剂罐的外壁设有加热保温夹套;所述三通电磁阀、提升泵、电磁阀和液位计分别与控制器电连接。该系统可按比例投放各类药剂,并通过反应池内充分的接触反应,高效的实现工业废水的自动化处理。
本实用新型涉及净水设备技术领域,尤其是一种工业废水回收处理净化设备,包括底板,所述底板顶端的左侧固定安装有两个支撑柱,两个所述支撑柱的顶端固定安装有支撑板,所述支撑板的顶端固定安装有沉淀池,所述沉淀池的内部活动安装有过滤架,所述支撑板顶端的左侧固定安装有滑杆,所述支撑板顶端的右侧固定安装有正反转电机。通过在沉淀池中设置了过滤架使得体积较大的垃圾或树叶从废水中去除,并且通过正反转电机带动螺纹杆转动使过滤架上升从而使打捞更加方便,并且通过多级过滤使废水中的杂质得到吸收净化,最后在废水变得清澈过后对其进行消毒,使得其中的微生物得到去除,保证了工业废水的净化回收。
本实用新型提供一种便于清洗的工业废水低温蒸发器,包括蒸发罐,蒸发罐的顶部对称设有液压缸,液压缸的输出端固定连接有升降环,升降环的外侧等距设有喷头,升降环的外侧设有刮环,蒸发罐的内部转动连接有传动轴,传动轴的外侧等距固定连接有固定杆,固定杆的外侧滑动连接有连接杆,固定杆与连接杆之间设有弹簧,连接杆的一端固定连接有清洁杆,清洁杆的一侧等距设有清洁刷;与现有技术相比,本实用新型的优点和积极效果在于:通过设置了升降环、刮环和液压缸实现了便于进行刮除和清洗的功能;通过设置了连接杆、固定杆、弹簧、清洁杆和清洁刷实现了进一步进行清洁的功能,增强后续的使用效果。

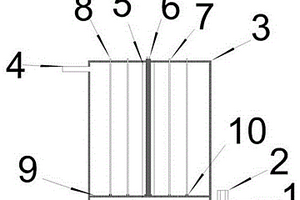

本实用新型提供一种光助类芬顿处理工业有机废水的装置,涉及废水处理技术领域,包括桶体,所述桶体的上部有出水管,底部有进水管,进水管上有加药管孔,桶的下部有隔板,上面布满透水孔,桶内部有透明的中心套筒,套筒内有紫外灯管,在靠近中心套筒周围有一层表面镀有二氧化钛的金属网,远离中心套筒的位置有第二层金属铁网或氧化铜网。本实用新型中,污水经过装置时发生光催化和类芬顿反应,产生活性氧化物质来降解有机污染物。工业废水中的有机污染物经过该处理装置后,会被分解成易降解的小分子物质或直接矿化,大大提高生物降解可利用性,减少对环境的污染。
本发明的高浓度含盐难生物降解有机工业废水组合处理工艺,包括以下步骤:冷冻法预处理,冷冻法包括人工冷冻法和自然冷冻法,人工冷冻法是将所述废水置于冷冻场中冷冻,温度为0~-30℃,待废水冻结到固液比为1∶4~4∶1时,取出冻结的冰样,用净水冲洗后,融化,待后续光催化处理备用;自然冷冻法是在自然温度为2~-15℃条件下对废水进行冷冻处理。光催化法深度处理,将冰样融水进行光催化降解,控制光催化剂的投加量、光照时间、体系PH值参数来控制处理工艺运行。有益效果是均可对高浓度含盐有机废水如垃圾渗滤液、染料中间体废水等生物法难以处理的废水进行处理,去除废水中的大部分盐分和有机物,降低光催化处理负荷,提高了光催化效率,使COD去除率可提高30%以上。
本实用新型涉及一种处理净化装置,尤其涉及一种工业用染料废水处理净化装置。本实用新型的技术问题是:提供一种操作简便,高效净化的工业用染料废水处理净化装置。本实用新型的技术方案为:一种工业用染料废水处理净化装置,包括有装料桶、支撑柱、进水管、电机、转轴、滤桶、凸块、支撑板、下料斗和下料管,装料桶连接在支撑柱上,进水管连接在装料桶顶部一侧,电机安装在装料桶上,转轴连接在电机的输出轴上,滤桶连接在转轴外侧。本实用新型通过电机、转轴和滤桶之间的配合,启动电机,电机的输出轴带动转轴转动,带动滤桶和凸块转动,能够自动地对染料废水进行过滤净化。
本实用新型提供一种便于收集杂质的工业废水低温蒸发器,涉及蒸发器技术领域,包括蒸发器仓体,所述蒸发器仓体的内部设置有低温加热装置,所述低温加热装置包括低温加热块,所述低温加热块的外表壁两侧均垂直设置有的固定连杆,两侧所述固定连杆的两端分别与蒸发器仓体的内部两侧相互连接,所述蒸发器仓体的内部设置有收集装置。本实用新型的有益效果在于,机的正转和负转下使得收集刮板能沿螺旋轴杆前后运动使置于蒸发器仓体内部底面的杂质被聚集,使当需要对蒸发器仓体内部杂质进行清理时通过收集装置缩小相应的清理面积,提高对蒸发器仓体内部环境清理的效率,增加装置实用性。

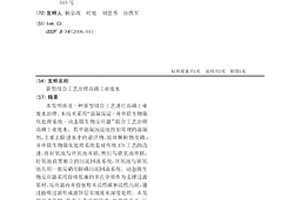

本发明涉及一种新型组合工艺进行高磷工业废水治理。本技术采用“混凝沉淀+并串联生物强化处理系统+动态膜生物反应器”联合工艺治理高磷工业废水。其中混凝沉淀池投加常规的混凝剂,主要去除进水中的悬浮物、胶体颗粒物及磷;并串联生物强化处理系统是对传统A2O工艺的改进,将好氧池与厌氧池并联,然后与缺氧池串联,好氧池设置独立的污泥回流系统,厌氧池与缺氧池共用一套反硝化除磷污泥回流系统。动态膜生物反应器采用价格低廉的多孔介质作为支撑过滤基材,反应器内并投加粉末活性碳和活性污泥,通过抽吸过滤形成滤饼层实现废水深度处理。本发明技术新颖,具有工艺流程简单,处理效率高,运行成本低的优点。
本发明提供一种工业废水处理设备,顺序依次包括原水池、调节池、沉淀池、吸附塔、膜过滤系统和PLC控制系统,原水池上方设有重金属含量检测仪,重金属含量检测仪与PLC控制系统电连接,调节池内设有第一搅拌装置,调节池下端设有pH传感器和静压式液位传感器,调节池上方连接pH值调节液注入装置,沉淀池内设有第二搅拌装置,第二搅拌装置与PLC控制系统电连接,沉淀池上方设有超声波液位传感器,沉淀池上方连接重金属捕捉剂箱,吸附塔内填充有水凝胶吸附剂,膜过滤系统包括串联连接的保安过滤器、超滤膜组件、纳滤膜组件和反渗透膜组件,本发明对重金属废水处理的设备少,占地面积小,重金属去除率高,本发明还提供一种工业废水处理工艺。
本发明涉及一种用于去除工业废水中重金属离子和有机物的改性四氧化三铁纳米复合物及制备方法。组成是蒙脱土,腐殖酸和四氧化三铁,其质量分数比范围是(0.10‑0.14):(0.09‑0.12):1;结构是腐殖酸包覆的四氧化三铁纳米颗粒分散在蒙脱土片层上。将蒙脱土,腐殖酸和铁盐混合于水与乙醇的混合溶剂中,利用超声实现原料均匀混合且得到蒙脱土单层,在加热条件下加入氨水,采用一步水热法即可得到蒙脱土/腐殖酸/四氧化三铁复合纳米材料。该方法得到的四氧化三铁复合物能快速高效地去除来源和组成不同的含重金属离子和有机物的工业废水,社会效益和经济效益良好,在实际工业废水处理应用中具有良好的应用前景。
本实用新型提供了一种环保型工业废水处理系统,包括进水管,进水管一端与排工业废水的外设备连接,进水管另一端连接三通管件,三通管件两个出水口分别与曝气池和污泥生化池的进水口连接,曝气池进水口处设置活性炭过滤网;曝气池正下方设置污泥生化池,曝气池与污泥生化池之间设置过滤网装置,曝气池出水口与常压蒸汽锅炉连通,常压蒸汽锅炉通过蒸汽管道与高温裂解炉连通,高温裂解炉通过烟囱将废气排出;污泥生化池中设置刮泥装置,刮泥装置将污泥生化池中的污泥转移到蚯蚓养殖床,蚯蚓养殖床能养殖蚯蚓。本实用新型能有效处理工业废水,且利用废水中污泥和离子饲养蚯蚓。

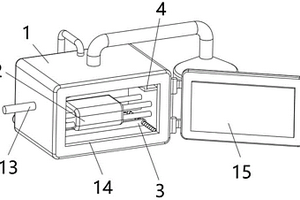

本发明公开了一种电力工业废水处理装置,包括外壳、第一弹簧、进水口、第二弹簧、滑槽和滑块,所述外壳的右侧开设有出水口,且外壳的上表面开设有通孔,并且外壳的内部活动连接有水管,所述外壳的内部活动安装有过滤网,且外壳的上表面固定安装有通风网,并且外壳的上表面固定安装有防尘板,所述门板的表面开设有卡槽,所述卡块的侧面固定连接有滑块。该电力工业废水处理装置在装置的内部加装了可以更换的水管,来对进入装置的废水进行降温,保护装置内部的零件,延长了装置的使用寿命,也通过多层网孔尺寸不一过滤网和活动的门板来对内部的杂质进行过滤和清理,使装置内部不会堆积杂质,提高了装置的工作效率。
本发明涉及一种用于去除工业废水中重金属离子的蒙脱土负载的纳米零价镍和纳米零价铁双金属复合物及其制备方法,该复合物由蒙脱土、纳米零价镍和纳米零价铁三种材料复合而成;利用硼氢化液相还原法制备纳米零价铁复合物;金属镍作为壳层结构分布于纳米铁颗粒的表面,双金属颗粒均匀地分散在蒙脱土片层上。本方法制备的复合物能够利用蒙脱土的片层状结构提高纳米零价铁的稳定性与分散性,利用金属镍的催化性质提高纳米零价铁的反应活性。该复合物制备方法成本较低,流程简单,复合物的稳定性和反应活性高,可以快速高效地处理来源和组成不同的含重金属离子的高盐工业废水,提高了纳米零价铁的应用潜能,在工业废水处理领域具备广阔的应用前景。
本实用新型提供一种工业废水除砂净化装置,涉及工业废水处理技术领域。该一种工业废水除砂净化装置,包括处理罐和除砂机构,所述处理罐的内表面左侧顶部与隔板的外表面顶部连接,隔板的外表面右侧底部与磁铁层的外表面左侧连接,所述防水壳的内表面与抽水泵的外表面连接,所述吸附罐的内表面右侧底部与挡砂板的外表面右侧焊接,所述吸附罐的内表面左侧中部与过滤板的外表面左侧连接,所述吸附罐的外表面右侧顶部与吸砂板的外表面右侧连接,所述曝气罐的内表面底部与曝气机的外表面底部连接。本实用新型通过曝气机和过滤板等的使用,所以在使用的时候通过躲到程序将废水中的砂除去,所以该装置可以达到具有除砂功能的目的。
本实用新型涉及废水预处理的技术领域,特别是涉及一种工业废水排放前的预处理装置,其通过设置回流水泵与回流管,便于对工业废水进行二次过滤,将工业废水中夹杂的大颗粒杂物过滤干净,提高使用实用性;包括过滤箱、进水管、粗滤板、精滤板、水泵支撑板、回流水泵、回流管、过滤出水口、过滤出水斗、过滤出水管、过滤出水控制阀和支撑杆,进水管连通设置在过滤箱左端上侧,粗滤板横向固定安装在过滤箱内部,精滤板横向固定安装在过滤箱内部下侧,水泵支撑板左端与过滤箱右端下侧连接,回流水泵下端与水泵支撑板上端连接,回流管下端左侧连通设置在过滤箱右端下侧,并且回流水泵与回流管下部连通,回流管上端左侧与过滤箱右端上侧连通。
本实用新型公开了一种工业废水蒸发分离浓缩装置,包括沉淀池、加热室和浓缩罐,所述沉淀池的内部开设有缓冲室,所述废水进水口的内部固定有缓冲板,所述隔离板的右侧设置有第一进液管,所述加热室的左侧连通有第一出液管的末端,所述电机的输出端连接有第一转块,所述浓缩罐的顶端连接有出气管,所述除沫器的右端固定有冷凝器,所述存液罐的底端连接有第二出液管,所述净化室的内部设置有净化板。该工业废水蒸发分离浓缩装置,便于对水进行净化,防止废水污染环境,能够有效在浓缩的过程中将水蒸气传送至除沫器内,防止水蒸气集聚在浓缩罐内,从而保证了浓缩罐的正常运转,便于对废水进行有效的沉淀,防止水泵发生卡壳现象。
一种烟气脱硫工业废水处理方法属于环保技术领域,特别涉及一种烟气脱硫工业废水处理方法。本发明提供了一种操作简单、运行成本低的、出水可稳定达到排放标准的一种烟气脱硫工业废水处理方法。其技术方案如下:本发明采用物化法和生化法相连用的技术。主要由?1#预沉池、2#预沉池、硫酸锰催化氧化池、中心管沉淀池、臭氧接触氧化池、生物流化床、终极沉淀池等部分组成。废水进入1#预沉池之前调节pH值,1#、2#预沉池采用斜管沉淀池,沉淀池需加入药剂;硫酸锰催化氧化池采用曝气污泥法,且污泥回流。臭氧接触氧化池采用空气源臭氧曝气;生化流化床采用橡胶生物填料,曝气采用鼓风曝气。
本实用新型提供一种工业废水低温蒸发器的管道连接装置,包括第一管道,第一管道的一侧设有第一连接件,第一连接件的一侧设有第二连接件,第二连接件的一侧对称固定连接有安装块,第一连接件的一侧设有与安装块配合使用的安装槽,第一连接件的内部对称滑动连接有卡块,安装块的一侧设有与卡块配合使用的卡槽,第一连接件的内部对称设有滑槽,滑槽的内部滑动连接有滑块;与现有技术相比,本实用新型的优点和积极效果在于:通过设置了安装块、安装槽、卡块、卡槽、固定块和固定槽实现了便于管道之间进行连接的功能;通过设置了滑块、丝杆、蜗杆、蜗轮和连接槽实现了便于管道之间进行拆卸的功能。
