江苏南京有色金属复合材料技术理论与应用

陶瓷基复合材料涡轮导向叶片高温双轴强度试验器及方法 592

 0

本发明公开了陶瓷基复合材料涡轮导向叶片高温双轴强度试验器及其实验方法，包括试验台架、保温箱、叶片夹具、双轴定位装置、热电偶、多通道测温仪、石英灯、DIC系统以及冷却循环系统，双轴加载装置包括两套互成90°安装的加载结构，每套加载结构均包括电动缸和陶瓷推杆，陶瓷推杆的一端与对应的电动缸连接，另一端伸入保温箱中与陶瓷基复合材料涡轮导向叶片上缘板接触，电动缸上安装有力与位移传感器，热电偶安装在保温箱上，石英灯安装在保温箱内，多通道测温仪与热电偶连接，DIC系统对陶瓷基复合材料涡轮导向叶片进行观测。本发明能在1300℃高温下对陶瓷基复合材料涡轮导向叶片进行双轴加载并且加载过程中可对导向叶片进行多点测温。

用于轨道交通的多用途橡胶复合材料的制备方法 972

 0

本发明提供一种用于轨道交通的多用途橡胶复合材料的制备方法。所述用于轨道交通的多用途橡胶复合材料的制备方法包括：包括以下步骤：(1).准备原材料：蒙脱土、石墨烯、天然胶乳NR、硬脂酸、氧化锌、防老剂4010NA、促进剂M、促进剂DM、促进剂TMTD、硫磺、氯化钙(CaCl2)、硝酸银(AgNO3)；(2).将上述(1)中准备的蒙脱土称取一定量倒入水中，搅拌0.5h，接着再加入一定量的石墨烯，在温度为50℃的环境下，继续搅拌0.5h，最后得到复合粉体悬浮液。本发明提供的用于轨道交通的多用途橡胶复合材料的制备方法具有可以来提高橡胶复合材料的硫化和力学的性能，并且蒙脱土不具备有毒物质，致使可以避免来对人体造成危害的优点。

磁性氧化石墨烯/海藻酸钠/羧甲基纤维素钠复合材料及其制备方法 638

 0

本发明公开了一种磁性氧化石墨烯/海藻酸钠/羧甲基纤维素复合材料及其制备方法。所述方法先采用化学共沉淀法制备磁性氧化石墨烯，再将其与羧甲基纤维素钠、海藻酸钠采用离子交换法制备磁性氧化石墨烯/羧甲基纤维素钠/海藻酸钠复合材料。本发明的复合材料含有丰富的活性官能团，能与重金属离子产生较强的配位作用，提高复合材料对重金属离子的吸附性能，其最大吸附量为92.6mg/g，适用于重金属离子吸附处理。

锆基金属玻璃内生复合材料及其组织细化方法 850

 0

本发明公开了一种锆基金属玻璃内生复合材料及其组织细化方法。本发明锆基金属复合材料的成分原子百分比表达式为：（ZraTibCucNidBeeNbf）Sng，其中35≤a≤70,5≤b≤15,5≤c≤20,2≤d≤12,5≤e≤23,5≤f≤15,0.5≤g≤2,a+b+c+d+e+f+g=100。本发明根据析出相异质形核原理，首先计算Sn元素与BMG合金元素的混合热，发现Zr‑Ti‑Cu‑Ni‑Be‑Nb合金系加入Sn元素，合金中只形成Zr5Sn3纳米颗粒，且Zr5Sn3熔点1988℃，β‑Zr(Ti)熔点1856℃，Zr5Sn3先于β‑Zr(Ti)析出，再通过计算Zr5Sn3和Zr5Sn3的错配度，发现Zr5Sn3可作为β‑Zr相的有效异质形核核心，使合金凝固过程中先析出的β‑Zr(Ti)相以Zr5Sn3为核心析出、长大；在保证块体金属玻璃形成能力的基础上添加Sn元素，形成β‑Zr相异质形核核心，通过异质形核细化先析出相形貌，获得细小均匀的组织结构。

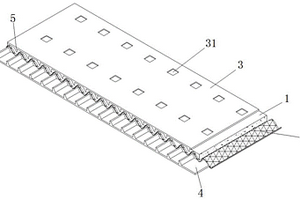

阻燃塑木复合材料板材及其制备方法 999

 0

本发明涉及塑木复合材料技术领域，尤其是一种阻燃塑木复合材料板材，包括芯基层，所述芯基层的内嵌入有加强层，所述加强层与芯基层为一体结构，所述芯基层的两侧分别固定连接有上防护层和下防护层。本发明还提供了一种阻燃塑木复合材料板材的制备方法。该阻燃塑木复合材料板材阻燃效果好，生产成本低，机械强度大，另外板材施工运用灵活，本制备方法中采用加强层两侧对挤的方式将加强层与芯基层融为一体，挤出方法简单易行，且产品机械强度好。

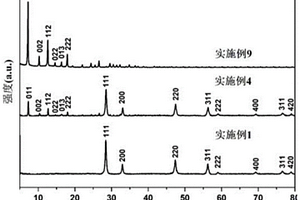

阴离子树脂基负载CdS复合材料及其制备方法 1010

 0

本发明公开了一种阴离子树脂基负载CdS复合材料及其制备方法,属于树脂纳米材料领域。基本结构是:复活材料的载体为具有碱性功能基团的阴离子交换与吸附树脂;载体的内外表面固载CdS纳米颗粒,且固载的CdS纳米颗粒为晶型结构。制备方法为:将CdCl42-离子通过离子交换作用导入载体树脂的内外表面;用Na2S或(NH4)2S溶液将导入树脂内外表面的CdCl42-离子沉淀为CdS;滤出,放入反应釜中水热、洗涤、烘干得阴离子树脂基CdS复合材料。本发明可以解决CdS粉末后续分离和回收过程活性成分损失较大的问题,增加了其对水体中阴离子污染物的预富集能力,从而促进光催化降解,最终实现其在实际水处理中的广泛应用。

新型复合材料纤维、其制备方法及熔喷纺丝方法 852

 0

本发明属于纺织材料技术领域，具体涉及一种新型复合材料纤维、其制备方法及熔喷纺丝方法，所述新型复合材料纤维，按重量百分比计，其包括以下组分：纳米介孔二氧化硅1?10％、聚丙烯80?98％、偶联剂0?1％和蜡1?10％。本发明的新型复合材料纤维、其制备方法及熔喷纺丝方法，利用介孔二氧化硅纳米粒子具有高比表面积、大孔容、吸附性好等特点，与聚丙烯材料复合制备出纤维状复合材料，扩大纳米介孔二氧化硅吸附与过滤领域的应用范围。

纤维与颗粒协同增强浇铸尼龙复合材料的制备方法 888

 0

本发明涉及一种纤维与颗粒协同增强浇铸尼龙 复合材料的制备方法。包括纤维预处理、颗粒预处理，将己内 酰胺单体加热熔化，温度达到100～120℃后，持续真空脱水 10～30min，加入处理过的纤维和颗粒，同时加入催化剂氢氧 化钠，继续真空脱水30～90min后，加入活化剂甲苯二异氰酸 酯，迅速浇铸到已预热至160～180℃的模具中，保温5～20 分钟后随炉冷却，即得到纤维与颗粒协同增强浇铸尼龙复合材 料。本发明拉伸强度达到90MPa～110MPa，拉伸弹性模量达 到4100MPa～7500MPa，弯曲强度达到160MPa～210MPa，弯 曲弹性模量达到3800MPa～6900MPa，缺口冲击韧性达到 2J/cm2～ 10J/cm2，均较单体浇铸尼龙有较 大的提高，摩擦学性能也有明显改善。

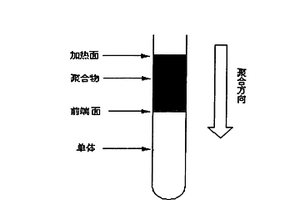

聚氨酯及其纳米复合材料的制备方法 924

 0

本发明涉及一种聚氨酯及其纳米复合材料的制备方法。本发明采用前端聚合的方法,将多异氰酸酯、低聚物多元醇、无机纳米材料、扩链剂、催化剂、溶剂,搅匀后迅速倒入反应器中,在反应器的一端对上述体系进行短时间加热,然后停止加热,借助放热反应的热自催化而完成单体聚合,从而制得具有良好稳定性的聚氨酯及其纳米复合材料。本发明与传统的釜式聚合方法相比具有相同的热稳定性,而在制备工艺上操作更加简单,所需反应时间大大缩短,是一种极佳的节能反应模式。

改性芯-表结构木塑复合材料的热膨胀和弯曲性能的方法 966

 0

本发明是一种改性芯-表结构木塑复合材料的热膨胀和弯曲性能的方法，包括如下工艺步骤，一、取芯层、表层的原材料，其中芯层：表层质量百分比是，芯层：表层=1：1；其中芯层材料组份是高密度聚乙烯、低密度聚乙烯、木粉、偶联剂；表层材料组份是玻璃纤维、高密度聚乙烯；二、塑化造粒，将芯层、表层的原材料分别放入A、B双螺杆挤出机，转速40r/min、150℃-175℃分别进行塑化造粒；三、试样制备，四、模具成型；五、真空减压、冷却。优点：通过增强表层性能的办法，降低了芯-表结构木塑复合材料的热膨胀系数得到，提高了复合材料的弯曲的性能；操作方法简单可行，效果好，可广泛应用于芯表结构木塑复合材料的改性等特点。

由竹质工程材料和纤维增强复合材料制作的柱构件 729

 0

一种由竹质工程材料和纤维增强复合材料制作的柱构件，由浸胶竹丝(1)，纤维增强复合材料网(2)共同构成，其特征在于经过冷压成型并加热固化后的浸胶竹丝(1)满布于纤维增强复合材料网(2)所组成的网格内，纤维增强复合材料网(2)沿柱构件纵向以间距d布置。本实用新型改善了普通竹质工程材料所制作的柱构件在压力作用下开裂引发的承载力下降的问题，适用于各种小型桥梁、建筑的竖向承重构件。

可渗透反应墙复合材料及其制备方法与应用 588

 0

本发明公开了一种用于地下水重金属污染修复的可渗透反应墙复合材料及其制备方法与应用，该复合材料包括高渗透性硬质外壳层和重金属修复功能层，高渗透性硬质外壳由无机粘结材料、可塑性黏土、含微孔道透水材料按照质量百分比22.3‑32.9％：50.1‑66.9％：10.7‑20％组成，重金属修复功能层的功能材料由无机还原剂、天然有机释炭材料、碳酸盐矿物、生物质碳、可塑性黏土按照质量百分比5％‑10％：40％‑50％：10％‑20％：10％：20％组成，本发明制备的可渗透反应墙复合材料可应用于修复重金属污染地下水，且此材料具有成本低、无二次污染、制备方法简单的优点，具有大规模推广应用的潜力。

纳米纤维素穿插Mxene复合材料、制备方法及其应用 1013

 0

本发明属于火灾预警和阻燃材料技术领域，涉及一种纳米纤维素穿插Mxene复合材料、制备方法及其应用。针对现有技术中MXene预警类涂覆材料电阻与温度不具有依懒性，在常温和低温下MXene亦具有导电能力，无法使MXene对火灾现场温度进行响应的技术问题，本申请通过将纳米纤维素穿插Mxene，制得的复合材料能够阻断常温和低温下MXene的导电能力。本申请还提供了纳米纤维素穿插Mxene复合材料的制备方法及其在制备火灾预警木材中的应用，将其应用于木材等，当发生火灾时MXene导电网络接通，及时发出预警信号。

用于CO₂化学固定的高稳定性催化剂ZIF-8/CeO₂复合材料及其制备方法 1006

 0

本发明公开了一种用于催化CO₂环加成反应的ZIF‑8/CeO₂复合材料及其制备方法。其制备方法步骤为：1)制备纺锤体状CeO₂；2)制备ZIF‑8/CeO₂复合材料：将CeO₂粉末分散于甲醇溶液中，随后加入无机锌盐，在室温下搅拌得到分散液；将分散液与2‑甲基咪唑的甲醇溶液混合，反应结束后经后处理得到ZIF‑8/CeO₂复合材料。根据本发明的制备方法所得的ZIF‑8/CeO₂材料具有较高的比表面积和孔隙率，催化CO₂环加成反应的产物收率可达到90％以上，并且在第五次使用时催化活性没有明显下降，其重复使用性能明显高于ZIF‑8材料，是具有高稳定性的催化材料。

改性钛酸钡/含氟共聚物复合材料及其制备方法 721

 0

本发明公开了一种改性钛酸钡/含氟共聚物复合材料及其制备方法。本发明中复合材料是由氨基改性钛酸钡纳米线和含氟聚合物组成，钛酸钡纳米线采用两步水热法制备，以硅烷偶联剂KH550改性，在表面引入氨基。含氟聚合物接枝甲基丙烯酸缩水甘油酯侧链，利用光诱导的有机催化原子转移自由基聚合技术制备得到。将含端氨基的改性钛酸钡纳米线与含环氧基团侧链的含氟聚合物复合，通过氨基与环氧的反应，钛酸钡填料与含氟基体形成共价交联网络，同时填料‑基体界面得到了极大的改善，从而大幅提高材料的介电性能与击穿场强，得到极高的储能密度(15～22J/cm3)。本发明制备的复合材料可应用于静电电容器、电缆绝缘、脉冲功率器件等领域。

Fe掺杂Co_1.11Te₂@NCNTFs纳米复合材料及其制备方法 689

 0

本发明公开了一种Fe掺杂Co_1.11Te₂@NCNTFs纳米复合材料及其制备方法。该方法是：在ZIF‑67前驱体中加入硝酸铁，以乙醇作为反应溶剂，室温搅拌下得到Fe掺杂的ZIF‑67前驱体；以碲粉作为碲源，将Fe掺杂的ZIF‑67前驱体在Ar/H₂混合气氛下煅烧，得到Fe掺杂Co_1.11Te₂@NCNTFs纳米复合材料。本发明制备的Fe掺杂Co_1.11Te₂@NCNTFs纳米复合材料的方法具有工艺简单、可重复性高，作为双功能电催化剂可同时应用于电催化析氢反应（HER）和析氧反应（OER）。

长玻纤增强尼龙复合材料、制备方法及在电动刀具中的应用 833

 0

本发明公开了一种长玻纤增强尼龙复合材料、制备方法及在电动刀具中的应用。所述复合材料包含1‑2份环己烷、5‑7份硬脂酸乙酯、3‑4份马来酸酐、1‑2份双酚A型液态环氧树脂、50‑70份尼龙树脂、20‑40份玻璃纤维、0.2‑1份抗氧剂、0.2‑1份润滑剂以及0.1‑1份颜料。本发明的长玻纤增强尼龙复合材料基体有着较高的冲击性能，大大减少了增韧剂的使用，就能够满足相关产品性能要求。

SiC纳米线增强多孔陶瓷复合材料及其制备方法 643

 0

本发明公开了一种SiC纳米线增强多孔陶瓷复合材料及其制备方法，该材料体积密度为0.5～1.8g/cm³，通孔率为50～80％，由多孔陶瓷、SiC纳米线、界面层和SiC基体组成，其特征在于SiC纳米线原位生长在多孔陶瓷中，界面层包覆在SiC纳米线和多孔陶瓷表面，SiC基体填充在多孔陶瓷和SiC纳米线的空隙中。本发明采用SiC纳米线增强多孔陶瓷复合材料，有效提高多孔陶瓷内部的比表面积，同时对多孔陶瓷进行结构增韧补强，并且原位填充SiC基体，显著提高多孔陶瓷复合材料的过滤性能及高温隔热性能等。

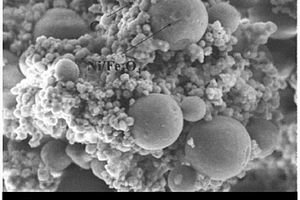

Ni/Fe₃O₄@C复合材料及其制备方法和应用 676

 0

本发明公开了一种Ni/Fe₃O₄@C复合材料，包括Ni/Fe₃O₄和负载在Ni/Fe₃O₄上的生物碳。本发明还公开了该Ni/Fe₃O₄@C复合材料的制备方法，包括：1)将铁盐、二价镍盐和醋酸钠均匀分散在乙二醇中，置于反应釜中200～600℃反应6～48h后，分离固体，洗涤，煅烧除水，获得Ni/Fe₃O₄；2)将Ni/Fe₃O₄、葡萄糖在水中分散均匀，置于反应釜中100～400℃反应2～8h，分离产物中的磁性物质，洗涤，干燥，即得Ni/Fe₃O₄@C。本发明的Ni/Fe₃O₄@C纳米复合材料制备过程简单，无毒无污染，吸附效率高，磁性能较好，稳定性、分散性较好，有较好的应用前景。

三维中空复合材料修补方法 871

 0

本发明公开了一种三维中空复合材料修补技术，采用三维中空织物修补料对中空织物复合材料破损处进行清理后修补，中空织物修补料树脂固化前柔软性好、树脂浸润后站立性佳、树脂固化后机械性能优异，赋予了中空织物良好的修补特性。本发明技术方案修补后产品结构无明显变化，其在产品均匀性、无应力集中性、透波性能、轻量化和修补强度方面优势明显。且该技术操作简单、可实现在轨修补，是夹层复合材料较为理想的修补方式。

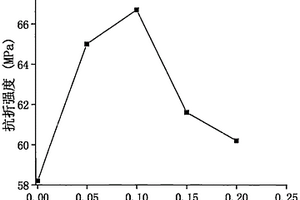

碳纳米管改性的高强高韧水泥基复合材料的制备方法 761

 0

本发明公开了一种碳纳米管改性的高强高韧水泥基复合材料的制备方法，材料包括水泥、聚合物、碳纳米管、水、减水剂。所述水泥和聚合物的质量之比为100∶6.0～8.0，所述水泥和碳纳米管的质量之比为100∶0.05～0.15，所述水泥和水的质量之比为100∶15.0～18.0，所述水泥和减水剂的质量之比为100∶0～1.0。本发明提高了水泥基复合材料的抗折强度及韧性，由于碳纳米管优异的力学、电学等性能，碳纳米管改性的高强高韧水泥基复合材料可用于减震材料、防弹材料、电磁屏蔽材料及建筑材料等，给建筑材料的发展带来了新的希望，具有不可限量的应用前景。

陶瓷基复合材料超单元结构数值仿真计算方法 804

 0

一种陶瓷基复合材料超单元结构数值仿真计算方法，包括如下步骤：步骤一、对结构进行超单元网格划分；步骤二、根据超单元的应变场计算超单元内部不同方向各个单胞的应变场；步骤三、根据单胞模型的材料参数计算出在此应变状态下的单胞的刚度矩阵；步骤四、根据复合材料刚度矩阵转角公式计算出超单元内部所有单胞在超单元坐标系下的刚度矩阵，再按体积平均法计算出超单元的刚度矩阵；步骤五、基于渐进损伤方法进行有限元数值仿真计算。本发明考虑了结构单胞尺度的细观结构，可以计算陶瓷基复合材料铺层不平行的情况，突破了现有方法无法对此类情况进行计算的技术瓶颈。

石墨烯-氧化锌三维多孔复合材料及其制备方法和应用 852

 0

本发明提供了一种石墨烯‑氧化锌三维多孔复合材料及其制备方法和应用，所述制备方法包括以下步骤：(1)将氧化石墨烯、还原糖、锌盐与溶剂混合超声，得到分散液；(2)调节步骤(1)得到的分散液的pH，之后加热反应、冷却，得到所述石墨烯‑氧化锌三维多孔复合材料。本发明提供的石墨烯‑氧化锌三维多孔复合材料具有较高的比表面积，能够有效的防止石墨烯片层的堆叠，对重金属离子的吸附效果好。

复合材料智能化切削加工优化方法及系统 828

 0

本申请提供一种复合材料智能化切削加工优化方法及系统，该方法包括：根据产品加工订单获取待加工产品的三维虚拟模型；识别三维虚拟模型的加工特征要素，按照预设的工艺规程生成加工特征要素的加工工艺路线；根据生成的加工工艺路线对三维虚拟模型进行加工过程的模拟操作，获取模拟操作过程中各个工序的评价分数；对评价分数低于预设限值的工序进行优化，获取优化后的加工工艺路线。本申请实现了复合材料的智能化切削加工过程的优化，采用预先模拟切削过程的方法及时查找出加工工艺路线中的缺陷并进行优化，提高了复合材料切削加工过程中的产品质量和成品率。

环氧沥青铺装坑槽修补用复合材料及其制备方法 664

 0

本发明公开了一种环氧沥青铺装坑槽修补用复合材料及其制备方法，该复合材料包括树脂碎石防水粘结层、混凝土层和碎石封层；所述防水粘结层涂布于所述坑槽内壁表面，由环氧树脂和撒布在环氧树脂表面的碎石固化而成；所述混凝土层摊铺于所述坑槽内，由环氧树脂和集料混合固化而成；所述碎石封层涂布于混凝土层表面，由环氧树脂和撒布在环氧树脂表面的碎石固化而成，上表层为固化在环氧树脂中的碎石裸露部分。本发明复合材料是一个组合体系，利用碎石封层能有效抗滑耐磨，同时对混凝土层与原环氧沥青铺装的接缝进行很好地密实粘合，提高接缝的防水性能；利用树脂碎石粘结层能有效提高混凝土层与钢板的粘结性能，以及提高钢桥面铺装体系的防水性能，保护钢板不被锈蚀。

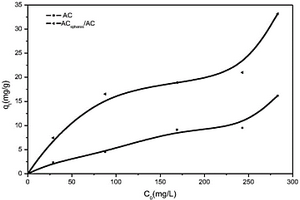

活性炭球-活性炭复合材料的制备方法 945

 0

本发明公开了一种活性炭球-活性炭复合材料及其制备方法，包括以下步骤：将木质颗粒活性炭，经盐酸酸洗、蒸馏水水洗之后，烘干备用。预处理后的木质颗粒活性炭加入葡萄糖溶液中超声，然后将活性炭-葡萄糖混合液高压升温反应，冷却至室温后醇洗、水洗至中性，烘干。将烘干后的样品置于管式炉中，在氮气保护下加热至活化温度，然后停止通氮气，通入一定量的水蒸气活化一定时间，制得活性炭球-活性炭复合材料。本发明制备工艺高效、温和、绿色，制得到的复合材料表面羟基含量和比表面积分别是原活性炭的2.3倍与1.5倍，对铅离子吸附量达到33.2mg/g，是原活性炭的2倍。

多孔的硫化钴与氮掺杂碳复合材料及其制备方法和应用 581

 0

本发明公开了一种多孔的硫化钴与氮掺杂碳复合材料及其制备方法和应用，所述复合材料主要由以下原料制成：含结晶水的钴盐、邻苯二胺、邻香草醛与单质硫。相对于现有技术，本发明所得复合材料作为锂离子电池的正极或负极材料，显示出优势的循环稳定性和高的倍率性能。并且其制备方法不需要任何溶剂，是一种绿色、简便、节能的电极材料制备方法。

可降解型脲醛树脂基复合材料的制备方法 599

 0

本发明涉及到一种可降解型脲醛树脂基复合材料配方及制备方法。其组分包括尿素、甲醛溶液、固化剂、乳化剂、脱模剂、颜料、填料等。本发明一种可降解型脲醛树脂基复合材料的制备方法为：将尿素、甲醛溶液及辅料先预聚成脲醛树脂，将脲醛树脂、固化剂、脱模剂、填料等加入混合干燥反应釜，混合均匀，经真空混合、聚合制得可降解型脲醛树脂基复合材料。

多级纳米结构增强的叠层状镍基复合材料及其制备方法 981

 0

本发明公开了一种多级纳米结构增强的叠层状镍基复合材料，该叠层状镍基复合材料依次包括多级纳米结构增强镍基层A、金属镍层、多级纳米结构增强镍基层B、金属镍层、多级纳米结构增强镍基层C，镍基复合材料中加入的增强体为中空状氧化硅纤维与氧化锌纳米线的复合，氧化锌纳米线分布于中空状氧化硅纤维的空腔内，中空状氧化硅纤维与氧化锌纳米线的质量比为(1‑5)：0.85；所述多级纳米结构增强镍基层A、多级纳米结构增强镍基层B、多级纳米结构增强镍基层C中的增强体的质量百分含量依次为35‑45％、30‑40％、40‑50％。本发明还公开该叠层状镍基复合材料的制备方法。该镍基复合材料不仅力学性能优异，且各层结合力好，抗冲击性能优异，制备简单，成本低。

磁性增强相改性医用复合材料骨修复支架及制造方法 582

 0

本发明公开一种磁性增强相改性医用复合材料骨修复支架及制造方法，该骨修复支架按照重量百分比包括以下原料：镁铁双金属复合氧化物1％～25％，可降解高分子材料75％～99％。其制备方法如下：1)层状镁铁双金属复合氧化物的制备、2)镁铁双金属复合氧化物和生物可降解高分子共混、3)复合材料丝材挤出、4)复合材料支架打印。本发明基于复合增强理念，采用3D打印技术制备生物可降解高分子基复合材料支架，通过磁性响应实现层状镁铁双金属复合氧化物增强相在可降解高分子基体中沿径向均匀分布，该复合材料兼具降解速率可控、良好的生物相容性和优异的力学性能等优点，适用于骨修复植入材料领域。
