河北张家口有色金属功能材料技术理论与应用

以贝壳粉和铁酸钙复合物为主要成分的室内空气净化材料及其制备方法和应用 1076

 0

本发明涉及一种以贝壳粉和铁酸钙复合物为主要成分的室内空气净化新材料，具有吸附分解有害气体和异味、抑菌、杀菌、抗静电功能。本发明解决了目前室内空气净化材料成本高、能耗大、本身存在污染的缺点。所述以贝壳粉为主要成分的室内空气净化材料以天然或人工养殖的贝壳粉为基本材料，同时加入一定量的铁酸钙石墨烯复合物和纳米氧化锌粉以及粘合剂，其各种组分的重量百分配比为：30％‑60％的贝壳粉、1％‑5％的铁酸钙石墨烯复合物、10％‑20％的煅烧蒙脱土、10％‑20％的纳米碳酸钙、10％‑20％的纳米二氧化硅、1％‑5％的纳米氧化锌粉、5％‑20％的粘合剂，所述贝壳粉的粒径为700目‑1200目。

降低卷烟烟气有害成分并保留香吃味成分的卷烟滤嘴 1124

 0

本发明揭示了一种降低卷烟烟气有害成分并保留香吃味成分的卷烟滤嘴,卷烟滤嘴里应用选择性吸附分离纤维状材料,使到达吸烟者口中烟气中的有害成分得到较大幅度降低而香吃味成分又能够较小程度损失。制备时,该卷烟滤嘴既可以整个滤嘴里过滤材料全是本发明所述的选择性吸附分离纤维状材料,也可以其中一段是而其余部分是其他过滤材料醋酸纤维或聚丙烯纤维加颗粒活性炭及各种加香添加物系列产品的复合滤嘴。

提高CuSCN可见光吸收范围的方法 1040

 0

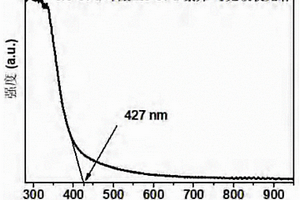

本发明的一种提高CuSCN可见光吸收范围的方法属于功能材料的高压制备技术领域。采用溶液处理的旋涂法来制备β‑CuSCN薄膜，然后利用尖锐的针刮取样品，填装到金刚石对顶砧压机的样品腔中，对样品进行持续加压至9.3GPa，保持24小时，再缓慢卸压至常压，得到吸收边为427nm、具有良好的可见光吸收性质的样品。本发明使CuSCN薄膜对可见光吸收范围增加接近62nm，方法简单，操作方便，具有较好的可重复性，对于压力下的高效率光压传感器和可见光区压力可调的光伏器件具有重要的应用价值和科学意义。
