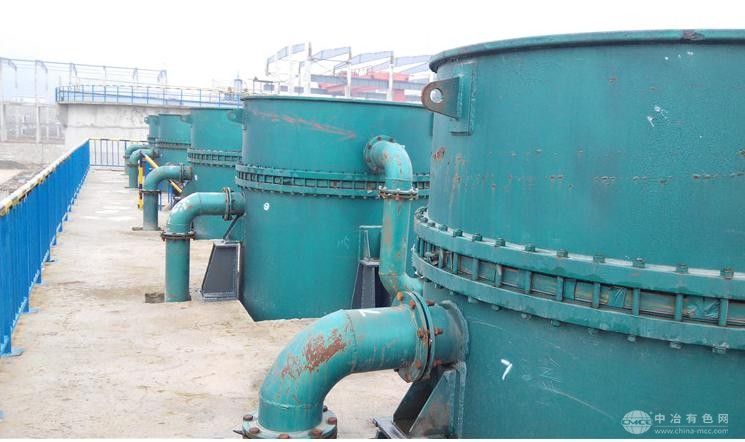

反冲洗过滤器

反冲洗过滤器

917
规格/型号：暂无
品牌：暂无
应用领域：湿法冶金设备
产地：北京 - 北京
厂家/供应商：浙江博源阀门有限公司.
咨询电话:：暂无（请说明信息源自“中冶有色技术网”）
更新时间：2024-05-21
级别：待认证

反冲洗过滤器说明介绍



反冲洗过滤器用于自来水、蒸汽、油类管网上过滤用来除掉机械杂物的场合，也可装置于减压阀、定水阀、泄压阀配套使用。在过滤器底部有排污口，以使排除杂物本阀具有免拆洗、排污、反冲洗的特点结构，简单、使用方便。关闭上游阀门，可以反冲洗滤网。关闭下游阀门，可以冲洗管道。此过滤器流量大、阻力小，过滤网孔面积是通径3.5～4倍。反冲洗过滤器在水的净化过程中不可缺少的处理手段，用于拦截水中的杂质，以净化水质或保护系统中其他设备的正常工作。过滤器因其过滤效果好、阻力小而广泛应用于水源过滤、工业循环水系统等领域。

反冲洗过滤器组成部件与材质：

1.接管、材质Q235A

2.法兰Q235A

3.环板Q235A

4.六角头螺栓45

5.法兰Q235A

6.密封垫、橡胶或金属缠绕垫片

7.护圈SUS304

8.六角螺母35

9.法兰Q235A

10.排污管Q235A

11.外壳Q235A

12.过滤网SUS304

13.支撑板A3

14.异径管Q235A

反冲过滤器主要特点：

1.过滤精度高：过滤精度范围广,d=0.5～1.2mm；

2.过滤水量大：该过滤器压力损失小，处理水量大，可达7000m3/h；

3.使用寿命长：由不锈钢楔形条状滤网及优质碳钢筒体组成；

4.综合成本低：无需拆卸和更换滤网，使用寿命长达20年；

5.操作简便效率高：无需接旁路，无需拆机清理，过滤反冲效果好。

反冲过滤器工作原理:

反冲排污过滤器通常由优质碳钢筒体，特殊结构的不锈钢楔形滤网，水流导向阀及排污装置所组成，如用户特殊要求，也可制成全不锈钢结构。当过滤器工作时，水流导向阀处于开启状态，水流由入口进入过滤器，经过滤网到出口。当过滤器需要排污时，关闭水流导向阀，打开排污阀，水流经滤网流入内侧，部分水流由出口流入系统，剩余水流由滤网后半段外侧流入内侧，经排污口排出，起到反向自动冲洗滤网的作用。这样整个冲洗过程系统可正常运行，无需停机。

安装尺寸表:

公称通径DN（mm）

尺寸（mm）

管塞

L

H

H1

H2

D0

25

180

280

110

160

76

R3/4〃

32

200

285

110

170

76

R3/4〃

40

260

300

120

200

108

R3/4〃

50

260

340

120

210

108

R3/4〃

65

330

380

160

250

133

R3/4〃

80

340

420

180

280

159

R3/4〃

100

400

500

220

320

219

R3/4〃

125

480

600

260

400

273

R3/4〃

150

500

680

310

480

273

R3/4〃

200

560

850

390

600

325

R3/4〃

250

660

950

480

750

426

M35X1.5

300

750

1250

640

950

478

M35X1.5

400

850

1350

600

1050

530

M35X2.0

500

1050

1450

640

1100

630

M35X2.0

600

1380

1800

700

1200

800

M35X2.0
