SCFC系列气动自清洗过滤器

945

规格/型号：SCFC系列

品牌：暂无

应用领域：湿法冶金设备

产地：北京 - 北京

厂家/供应商：上海良耐过滤设备有限公司

咨询电话:：暂无（请说明信息源自“中冶有色技术网”）

更新时间：2024-05-21

级别：待认证

SCFC系列气动自清洗过滤器说明介绍

SCFC系列气动自清洗过滤器(简称SCFC气动过滤器)，是上海良耐公司具有自主自主知识产权的新型高能刮刀式自清洗过滤器，通过机械刮除方式来自动清扫滤网内表面的颗粒杂质，能够连续在线过滤。SCFC过滤器主要为高粘度过滤设计，适用高粘度液体过滤工作，精度范围30-1500微米，精确过滤，能快速地将杂质刮离滤网表面，从而有效的去除更多杂质，适合水及各种粘性液体的过滤。SCFC过滤器遵循上海良耐高性能、高品质、高可靠性的标准设计制造，达到国际高品质。

传统过滤器在过滤粘性物料和软性杂质时频繁堵塞客户，只能选择大型过滤器或频繁人工清洗，投资大，工作繁重，物料浪费严重。SCFC过滤器以先进的自清洗方式轻松解决这类难题，始终定期保持滤网清洁，并排出含高浓度杂质的废液，减少物料浪费，过滤较差水质的水和胶粘剂、树脂、聚合物、涂料、油脂等粘性物料时优势明显，效率更高。SCFC过滤器正以其明显的技术优势及低运行成本，在许多领域逐步取代传统手动过滤器如振动筛、袋式过滤器、篮式过滤器等。

SCFC气动自清洗过滤器

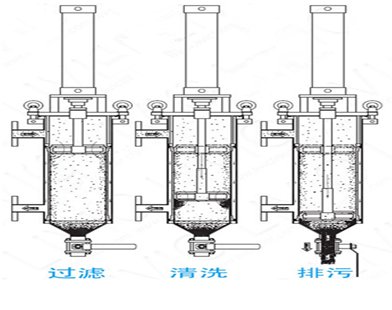

工作原理

[ 过滤状态 ] 液体从进口流入，带弹簧的圆盘形刮刀紧贴于滤元内表面，停于滤网上端，液体穿过刮刀，从滤网内表面向外流动，杂质被截留在内表面，液体从出口流出；随着时间的推移，杂质逐渐增多，压差上升，按设定压差或定时清洗滤网。 [ 清洗状态 ] 气缸驱动刮刀上下往复运动清洗滤网，刮刀向下运动时，杂质被刮刀推送到过滤器底部，大比重杂质沉淀到集污腔。刮刀向上运动时，残留杂质被刮除推送到滤元上端，杂质被流动液体冲走，透过刮刀，回到滤网内表面，刮刀向下运动时被刮走。每次清洗由数次冲程组成，滤网表面清洗后，恢复过滤能力。清洗时正常过滤，流量不中断。 [ 排污状态 ] 多个清洗周期后，杂质积聚到一定量，定期打开排污阀，排出含高浓度杂质的废液，如必要，也可回收。

技术特点与优势

■上下往复式刮除，直接将杂质推送到集污腔，擅长过滤粘性液体，去除粘性悬浮杂质； ■ 结构简单，容易拆装，拿掉刮刀后，轻松取出滤元，内部容易清洗； ■ 全自动运行，连续在线过滤，终结繁重的滤元更换清洗工作； ■ 不产生一次性抛弃的过滤耗材，节约耗材成本及环保处理成本； ■ 过滤压损极小，流量稳定，节省能耗，利于工艺连续稳定； ■ 密闭过滤，防止危险性物料泄漏，有利于生产与员工健康； ■ 排放废液杂质浓度高，并可回收，减少高价值物料的损失； ■ 多种控制系统可选，功能强大，高能运行，高可靠性； ■ 选用世界知名品牌的部件，高可靠性，低运行成本

自动清洗控制系统

SCFC过滤器配备自动清洗控制系统，集成压差清洗与定时清洗并行控制功能，可根据工况控制过滤器高能运行。如需要，经定制也可实现DCMF远程实时监控。压差清洗适用多数场合，是有效的清洗模式，压差反映的是滤网内表面滤饼的累积情况或滤网堵塞情况，当达到设定压差值时，即启动自清洗动作，建议清洗压差值为0.1Mpa,可根据工况在0.01-0.1MPa范围内调节。定时清洗可以在0-24小时之间设置，如压差模式失效时，时间模式仍起作用，可以作为终端保护，清洗周期设定应接近过滤器压差清洗模式下的平均周期。自动控制系统压差发讯器有两种形式，变送器可输出实时压差值，灵敏度与可靠性更高，便于DCMF远程实时监控。

典型应用领域

■ 适用领域：石油化工、精细化工、油脂、水处理、造纸等。 ■ 适用液体类型：树脂、涂料、聚合物、粘合剂、柠檬酸、发酵液、壳聚糖、化妆品、琼脂糖（凝胶）、硅树脂溶液、肥皂、山梨醇、类固醇、谷物糖浆、湿部助剂、颜料、润滑剂、橡胶、乙醇、混合油、食用油高温油、果汁、柴油等。

主要技术规格参数

适用液体	水及粘性液体(<800000cps)，杂质量<1000ppm
过滤精度	30-1500μm
标准设计压力等级	1.0MPa，更高压力可以定制
设计温度	0-200℃(取决于密封件)
单机过滤面积	0.14m2-1.45m2
清洗压差	0.05MPa
压差发讯器	压差变送器或压差开关
减速电机	180W，三相，380V,防护等级IP55；蜗轮蜗杆减速机
进出口连接标准	法兰，HG20592-2009(标准设计)，HG20615-2009(兼容ANSI B16.5)
滤元类型材质	V型楔形网，材质304/316L/2205/钛
壳体接液材质	304/316L/CMF
刮刀材质	PTFE
壳体密封材质	NBR丁腈橡胶（标配）/VITON(FKM)氟橡胶
排污阀	气动球阀，防护等级IP65
公用供给要求	380V AC，0.4-0.6MPa洁净干燥压缩空气

设备主要参数及尺寸

过滤器主型号	SCFC14	SCFC28	SCFC42	SCFC77	SCFC116	SCFC145
过滤面积(m2)	0.14	0.28	0.42	0.77	1.16	1.45
进出口尺寸	DN20-DN50	DN50-DN80	DN50-DN100	DN65-DN100	DN80-DN125	DN100-DN150
排污口尺寸	DN40	DN40	DN50	DN50	DN50	DN50
筒体直径	273	273	273	460	550	550
