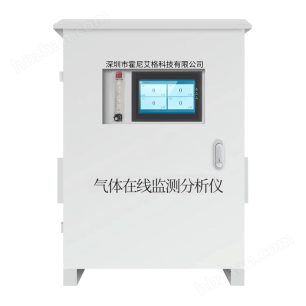

氧气在线监测系统型号：HNAG6200-O2-F
一、氧气在线监测系统介绍
氧气在线监测系统是我公司自主研发生产的厂界/固定源氧气在线监测仪，传感器是选用进口高精度传感器，采用泵吸式采样方式监测,内置除水除尘过滤器，可以很好的保护传感器不受侵害,采用声光报警装置。
二、氧气在线监测系统参数
1、 电源输入：220AC
2、 工作功率：35-40W
3、 传感器类型：
电化学；
4、气体种类：O2；
5、 采样方式：泵吸式；
6、 氧气量程：0-25vol%（更多量程联系客服）
7、 精确度： ≤±2%FS；
8、 分辨率：0.01%VOL；
9、 重复性： ≤±2%FS ；
10、 零点漂移： ≤±2%FS/6h ；
11、 跨度漂移： ≤±3%FS/6h ；
12、 响应时间： T90≤3 S ；
13、 通信方式：4-20mA/RS485数字信号（直接上传环保局平台）
14、 报警方式：声光报警；显示屏：7寸触摸
15、 工作温度： -20~60度；
16、 工作湿度： 0~90%RH（无凝结）
17、 使用寿命： 传感器（2年）、仪器（5年）；
18、 产品尺寸：700X500X270
19、 IP等级：IP65

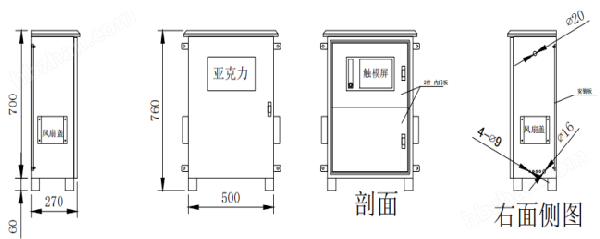

三、外箱尺寸图
四、氧气在线监测系统优点
1、实现高性能自动监测，防干扰技术设计
2、精度高，性能可靠，适用于户外和工业环境
3、实现数据参数采集，自动上传网络平台，自动发布数据（GPRS输出）
4.集成GPRS通信技术，实时监测环境数据，实时传输数据，实时监控设备 运行状态（GPRS输出）
5.体积小，模块化设计，灵活布局
6.集成温度补偿技术，长久自动校准技术
7.采用32位高速处理核心
芯片
8.采用7寸工业显示触摸屏
9.自动扇热排风装置
11.多级预处理功能
12.采用冷凝功能，多层次保护传感器
13.数据存储10万条以上，可以保存2年，可以U盘导出

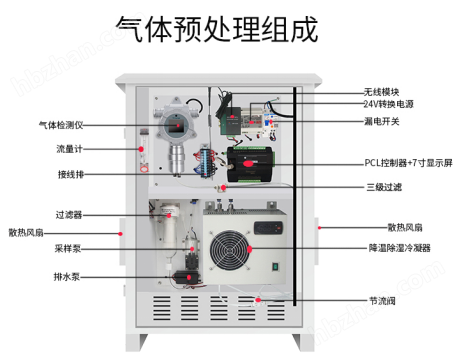

1、高温预处理装置：保证氧气能有效的被冷凝除水
2、三级过滤装置：除油、除尘、干燥
3、温度监测装置：实时温度显示
4、气体取样装置：5升真空采样泵
5、气体检测装置：监测有毒有害氧气等工业废气
6、内置电子冷凝器和排水泵，可自动排出冷凝
7、流量控制装置：控制氧气实时流量
8、PLC控制系统：数据分析，数据储存，数据导出
9、7寸液晶触摸显示屏：中英文切换，氧气单位切换
10、选配：无线传输模块4G Lora wifi DTU等上传环保局
11、防水设计，检测快速，可靠，稳定。
12、可将氧气分析仪内置于机箱内，也可以外置
13、标准采样距离为60米
14、可以处理1300℃以内的烟气（生活垃圾焚烧烟气，烟气流速 30m/s，烟气未经处理，炉瞠宽度 2300mm）
15、取样头长度：1150mm
16、法兰尺寸：109.8mm
五、氧气预处理系统适用范围：
应用领域：
适用锅炉、加热炉、窑炉（水泥窑炉、玻璃窑炉、陶瓷窑炉等）焙烧炉、焚烧炉、焦炉等燃烧设备的烟气、尾气、废气、排气等氧气采样、气体净化、环保排放等。适合农业大棚、实验室、冷库、高温炉等高温或低温的场合使用.

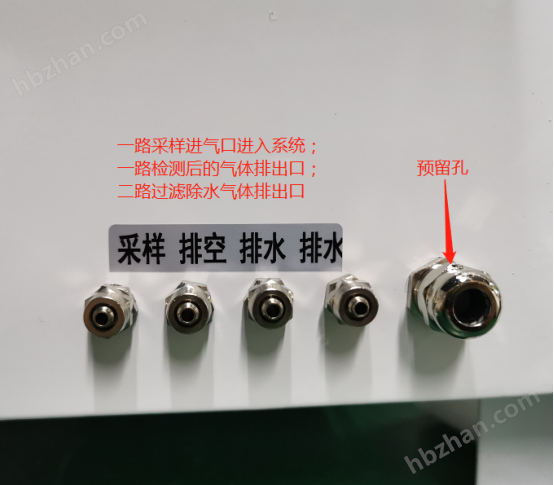

气路接口示意图

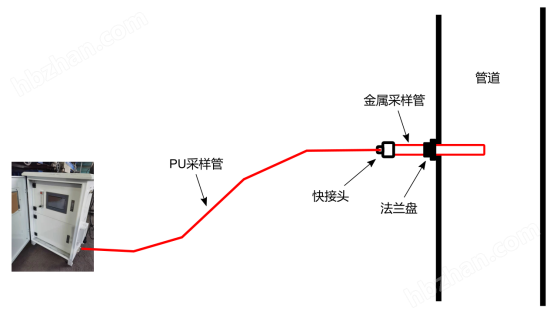

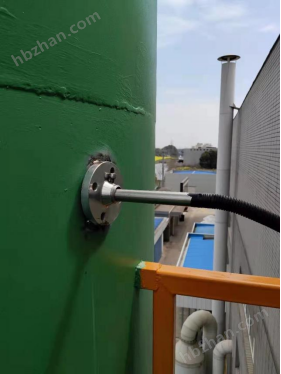

整体安装示意图
使用注意事项：
1、流量控制：系统运行中，通过调整流量计和冷凝器下端排水管道上的节流阀，控制流过
检测仪表的气体流量在400ml/min左右。
2、冷凝器的目标冷凝温度使用默认温度即可。
3、需要定期手动维护清洗粉尘过滤器，防止粉尘堵塞气路。

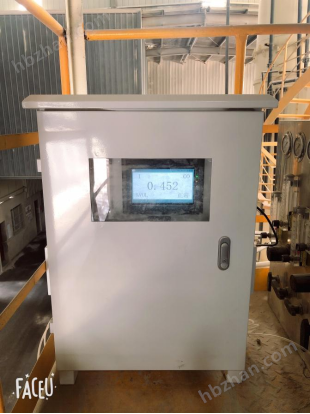

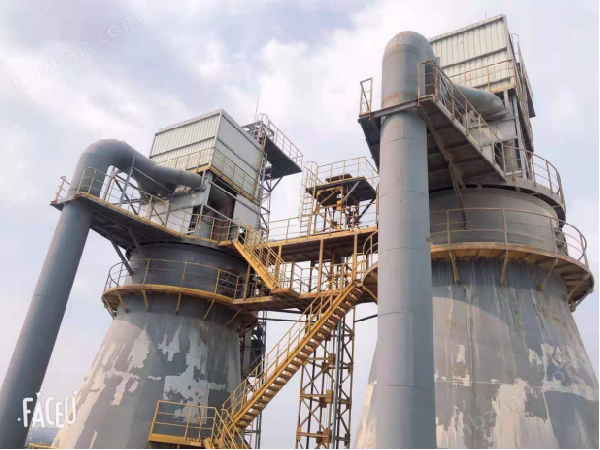

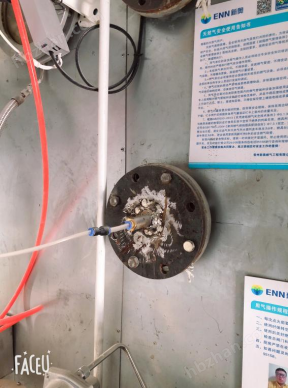

气体在线监测系统安装案例一、常州XX燃气工程股份有限公司
监测窑炉氧气气体浓度，采样环境温度250~330℃，检测窑炉氧气浓度报警值，监测作业氧气浓度爆炸值，不超过爆炸值点燃燃气作业。

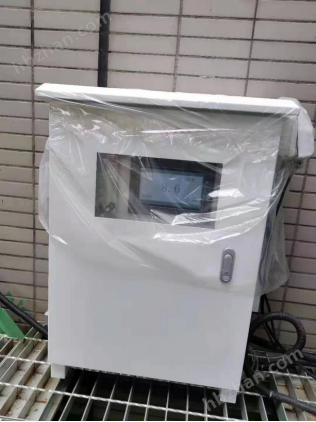

二、常熟市XX散热器有限公司
测量烟囱排放挥发性有机物氮氧化物废气，烟囱管道温度160℃，设定一级报警，二级报警，浓度低于15%低报，高于20%高报，数据传输到监控室在线实时监测。

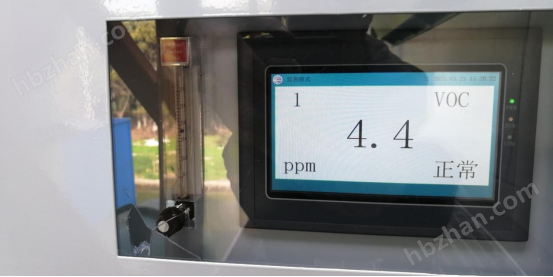

三、讯强电子终端环境监测点工程
车间顶楼排放管道氧含量、硫酸雾、VOC废气等气体在线监测，气体浓度超标预警，监测数据上传环保局。
