一、气动薄膜笼式调节阀 产品概述

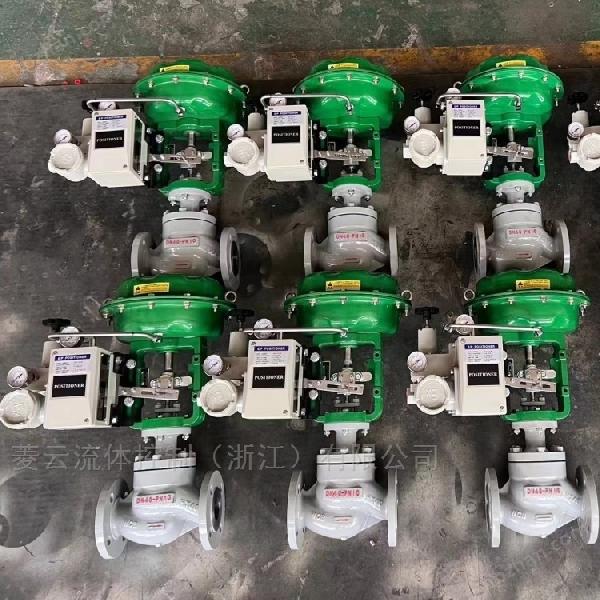

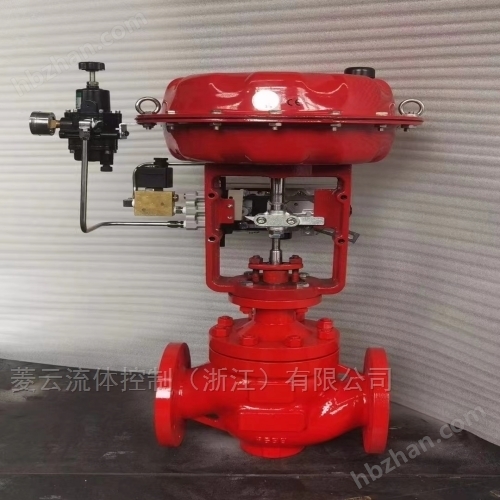

本公司生产的ZJSL、ZJHL气动薄膜笼式调节阀，由多弹簧气动执行器及低流阻笼式调节阀阀体组成。气动薄膜笼式调节阀配用的多弹簧执行机构高度低、重量轻、装备简便。阀内件采用单座导向型阀芯，它主要利用流体的压力实现阀芯快速动作，操作力小，密封型式采用单座密封，流量特性曲线精度高。气动薄膜笼式调节阀配以阀门定位器，将电流信号转变成相对应的直线位移，自动地控制调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。气动薄膜笼式调节阀阀体流道呈S流线型，具有结构紧凑、重量轻、动作灵敏、压降损失小、阀容量大、流量特性精确、维护方便等优点，可用于苛刻的工作条件。气动薄膜笼式调节阀动态稳定性好、噪音低、防空化，适宜控制各种温度的高压差流体。气动薄膜笼式调节阀主要适用于允许泄露量非常小、阀前后压差较大的场合。
|
|
二、气动薄膜套筒调节阀 主要技术参数1、阀体
| 阀体形式 | 直通铸造球型阀 |
|---|
| 公称通径 | DN20～300mm |
| 公称压力 | PN1.6、2.5、4.0、6.4、10.0 |
| 法兰标准 | GB/T9113、 JB/T79、HG20594及其他标准 |
| 连接形式 | 法兰（FF RF RTJ）、焊接（SW BW） |
| 阀盖形式 | 标准型-17～+250℃、高温型+250～+450℃、低温型-60～-196℃、波纹管密封型-40～+350℃ |
| 压盖型式 | 螺栓压紧式 |
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 |
| 阀体材料 | 铸钢（WCB）、不锈钢（CF8、CF8M、CF3、CF3M）、铬钼钢 |
2、阀内件
| 阀芯形式 | 套筒双密封型阀芯 |
|---|
| 流量特性 | 线性、等百分比 |
| 阀芯材料 | 不锈钢 （304、304L、316、316L） |
3、执行机构及附件、作用形式
| 执行器型式 | ZHA/B多弹簧簿膜执行机构 |
|---|
| 执行器型号 | ZHA/B-22 | ZHA/B-23 | ZHAB-34 | ZHA/B-45 | ZHA/B-56 |
| 有效面积（cm2） | 350 | 350 | 560 | 900 | 1400 |
| 行程（mm） | 10、16 | 25 | 40 | 40、60 | 100 |
| 弹簧范围（KPa） | 20～100（标准）、20～60、60～100、40～200、80～240 |
| 膜片材料 | 丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布 |
| 供气压力 | 140～400KPa |
| 气源接口 | RC1/4" |
| 环境温度 | -30～+70℃ |
| 可配附件 | 定位器、空气过滤减压器、保位阀、手轮机构等 |
| 作用形式 | 气关式（B）—失气时阀位开（FO）；气开式（K）—失气时阀位关（FC） |
三、气动薄膜套筒调节阀 主要性能指标
| 项目 | 不带定位器 | 带定位器 |
|---|
| 基本误差% | ±5.0 | ±1.0 |
| 回差% | ≤3.0 | ≤1.0 |
| 死区% | ≤3.0 | ≤0.4 |
| 始终点偏差% | 气开 | 始点 | ±2.5 | ±1.0 |
| 始点 | ±5.0 | ±1.0 |
| 气关 | 始点 | ±5.0 | ±1.0 |
| 终点 | ±2.5 | ±1.0 |
| 额定行程偏差% | ≤2.5 |
| 泄露量L/h | 0.01%×阀额定容量 |
| 可调范围R | 30：1 |
四、气动薄膜套筒调节阀 额定流量系数Kv、允许压差
| 公称通径 DN（mm） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
|---|
| L | PN16/25 | 181 | 184 | 200 | 222 | 254 | 276 | 298 | 352 | 410 | 451 | 550 | 640 | 880 |
| PN40 | 194 | 197 | 200 | 235 | 267 | 292 | 317 | 368 | 425 | 473 | 640 | 760 | 910 |
| PN64 | 206 | 200 | 210 | 251 | 286 | 311 | 337 | 394 | 440 | 508 | 670 | 810 | 950 |
| H | PN16/25 | 52.5 | 57.5 | 75 | 75 | 85.5 | 92.5 | 100 | 110 | 142.5 | 158 | 170 | 195 | 230 |
| PN40 | 52.5 | 57.5 | 75 | 75 | 82.5 | 92.5 | 100 | 117.5 | 150 | 167.5 | 187.5 | 205 | 245 |
| PN64 | 65 | 40 | 85 | 85 | 90 | 102.5 | 107.5 | 125 | 172.5 | 195 | 207.5 | 230 | 260 |
| H1 | 132 | 132 | 158 | 170 | 179 | 214 | 221 | 234 | 270 | 294 | 331 | 390 | 450 |
| H2 | 298 | 298 | 298 | 298 | 298 | 380 | 380 | 380 | 510 | 510 | 510 | 650 | 650 |
| H3 | 180 | 180 | 180 | 180 | 180 | 236 | 236 | 236 | 310 | 310 | 310 | 380 | 380 |
| L1 | 280 | 280 | 280 | 280 | 280 | 350 | 350 | 350 | 475 | 475 | 475 | 560 | 560 |
| A | 282 | 282 | 282 | 282 | 282 | 360 | 360 | 360 | 470 | 470 | 470 | 580 | 580 |
| C | 220 | 220 | 220 | 220 | 220 | 270 | 270 | 270 | 320 | 320 | 320 | 400 | 400 |
注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取新数据
| 公称通径（DN） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
|---|
| 阀座直径（dn） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| 额定流量系数（KV） | 直线 | 10 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 630 | 1000 | 1600 |
| 等百分 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 155 | 250 | 370 | 580 | 900 | 1300 |
| 允许压差（MPa） | 6.4 | 6.4 | 5.2 | 5.2 | 4.6 | 4.6 | 3.7 | 3.7 | 3.5 | 3.1 | 3.1 | 2.6 | 2.2 |
| 额定行程（mm） | 16 | 25 | 40 | 60 | 100 |
| 配用执行器型号 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ZHA/B-56 |
