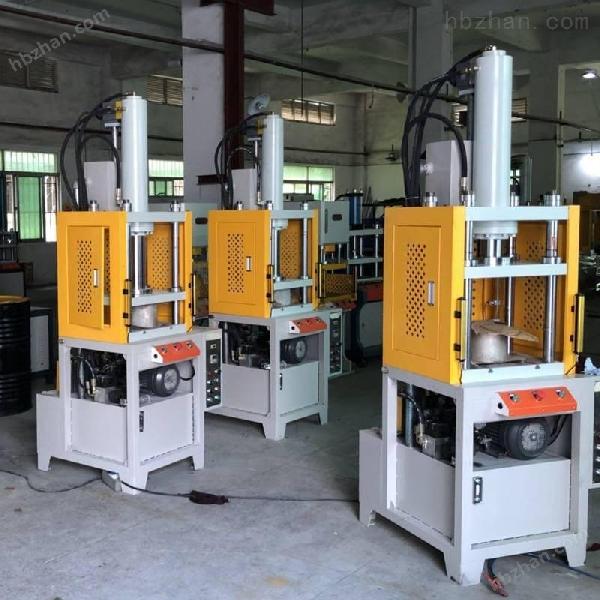

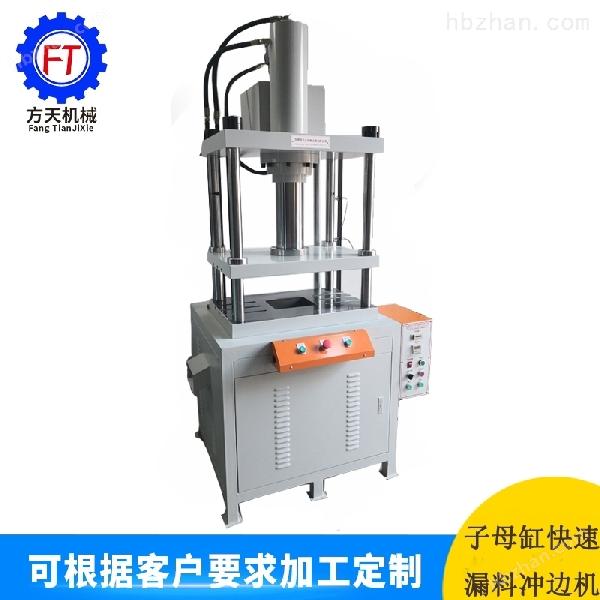

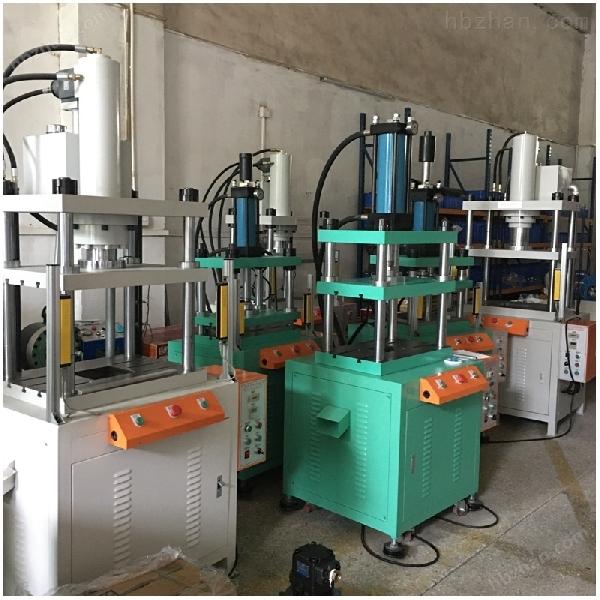

子母缸快速四柱液压压床 四柱快速
液压机本机种之设计采用四柱式开放空间，可适合 不同产品之加工 ，其工作高度与工作面之 大小，可依客户实际需求制作。模具头之设计，采用装卸容易之特点，配合 四柱式台面，可机动互换不同产品之生产， 适用于多种小量之工作。 油压回路设计简便，马力需求小，维护保 养容易，也可依客户之工作要求，变更回 路设计，达到工作之目地。桌面下方均装有轮座，可轻便移动机台， 可省力，效率高。 出力:3T-50T供选择.工作台可 加装回转分度盘及自动送料退料等装置. 双手操作,上,下寸动便于调模,下压计时、计数、速 度压力均可调整,方便,可加装光电护手. 7.本机适用于马达转子压入,铆合,冲孔整平五金件冲压等.
子母缸快速四柱液压压床 四柱快速液压机参数：
公称力（KN）： 500
液体工作压力（MPa）：14
理论出力Theory output（Ton）：50 40 30 20 10 （压力大小可调）
工作面尺寸（长*宽）MM ：左右柱内750*500 前后柱外
工作台离地面高度（MM）：850
开口距离（mm） ：300
油缸行程（mm）：300
闭合距离（mm）： 0
油缸快速下降速度 （mm/s） ：150
油缸慢速下压工进速度 ：50
油缸上升速度 （mm/s） ：150
电源Power source ：3ф380VAC,50/60Hz
备注：
1.上下工作台面开3条T形槽，
2.加有调节压力的调节阀
3.启动开关双按钮控制（绿色），急停用蘑菇式（红色）
4.工作台面装有光电护手安全装置。
备注：以上配置会因着液压机的具体要求有略微的调整.
主要配置名称、品牌及数量：
液压系统部分 电控系统部分
序号 品名 备注 序号 品名 备注
1 马达 群策 1 继电器 欣灵
2 油泵 东村 2 空气开关 天正
3 电磁阀 金海 3 交流接触器 士林
4 油缸 韦品达 4 过载保护器 士林
5 压力表 太进 5 保险 士林
6 油表 太进 6 计数器 TENGLONG
7 油面计 太进 7 计时器 正泰
8 加油口 太进 8 按钮开关 一佳
9 滤油网 太进 9 急停开关 一佳
10 油封 NOK 10 光电护手 更豪
备注：以上配置会因着液压机的具体要求有略微的调整.
子母缸快速四柱液压压床 四柱快速液压机设备操作步骤：
1.本机使用46号抗磨液压油约50升。外接三相四线AC380V电源，禁止在没有接地线的情况下使用本机.
2.打开电源开关，电源指示灯亮
3.确认马达的运转方向：
4.本油压机为手动/自动两种操作方式：
a.手动：打开电源开关，把选择开关扳到手动位置，按手动下压按钮油缸快速下行，放手后油缸停止，实现点动操作，此操作方式可以对产品进行试压。
B,自动：打开电源开关，把选择开关扳到自动位置,双手同时按启动按钮，油缸带动活动工作板快速下行，下压碰行程开关，油缸带动活动工作板回升上去，油缸停止，一周动作完成。
设备的安装、调试、验收及售后服务：
1. 设备到需方工厂后装卸、就位由需方负责，设备安装调试前供方需向需方提供产品说明书。
2. 供方应提供设备的出厂检验报告，需方作为验收的参考。
3. 设备的标准配件、易损件应列清单，以便符合设备使用和日后维护。
4. 设备调试完毕后设备运行稳定，需方验收。
5. 整机实行一年保修,终身维护（人为损坏、误操作除外，但可以维修，适当收取维修配件成本费用），保修期内因产品质量问题引起的损坏,供方接到通知后在48小时内上门进行免费调试或更换配件,在需方未付清全部货款前,所有权归供方所有。
