生料立磨机

1165

规格/型号：暂无

品牌：暂无

应用领域：选矿设备

产地：其他 - 其他

厂家/供应商：上海同力重型机械有限公司

咨询电话:：13761065651（请说明信息源自“中冶有色技术网”）

更新时间：2023-11-23

级别：待认证

生料立磨机说明介绍

水泥生料立磨是同力重机针对生料水泥加工而设计生产出的一款高效磨粉机设备，具备生产效率高、设备耗能低、粉尘污染小等诸多优势，并且可以满足水泥生产线日产300-10000吨的加工需求，是当前行业内加工水泥生料较为理想的设备选择。

点击咨询

产品优势结构细节技术参数工程案例产品优势产品优势 1、工艺优势：

水泥立磨引进国外的立磨技术，优化磨辊、磨盘工作机理，确保水泥成品颗粒形状较好。

2、质量优势：

水泥立磨生产PC42.5水泥比表面积达3800cm2/g，质量稳定可靠，已具备成为水泥粉磨系统终磨的能力。

3、节能优势：

单机系统电耗25kWh/t，比球磨机电耗降低15kWh/t。

4、配件加工优势：

整套水泥立磨配件、铸钢件均独立生产，保证了零件的质量过硬。

结构细节结构细节

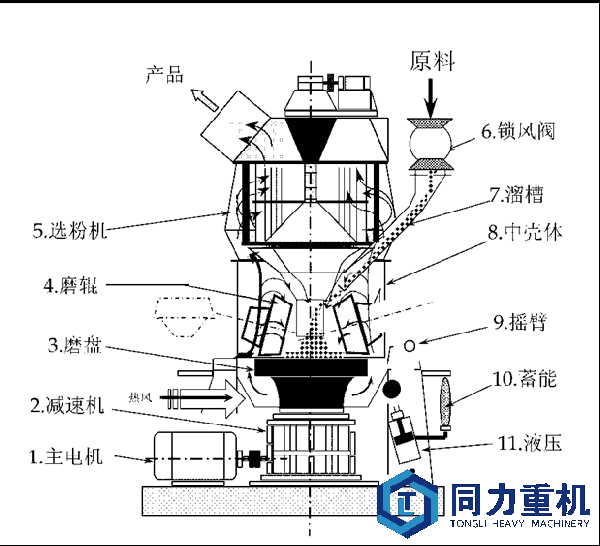

生料立磨机设备结构图

立磨结构图

主电机利用减速机推动磨盘转动，与此同时热风从通风口进到立磨机里面，物料利用进料口落在磨盘中央，在离心力的效应下，物料从磨盘中央向边沿均匀移动，经过磨盘上的粉磨辊道区域时，遭到磨辊的碾压，大块物料被直接碾碎，细粒物料则受挤压后形成料床完成粒间磨碎。磨碎后的物料继续向磨盘边沿移动，直到被风环处的强气流带走，被气流带动的物料中，较大颗粒物料在自身作用力效应下又再次掉落到磨盘上继续磨碎，其余物料则随气流进到高效动态分离器完成粉体分级，在高效动态分离器叶片的效应下，不满足细度标准的物料再次回到磨盘上完成粉磨，而满足细度标准的物料随气流经管道进到脉冲除尘器内完成收集，利用排料装置排出即为制成品粉体。主机内混入物料的铁块等难磨杂物随物料移动至磨盘边沿时，因为自身重量大而无法被风吹起，落入磨机下腔被安装在磨盘底部的刮料板刮入排渣口后，排出主机外部。

技术参数技术参数

立磨机规格	产量（t/h）	细度（80um筛余）	水分	功率（kw）
ZJTL2820	82～115	R≤12%	≤0.5%	1000
ZJTL3030	100～120			1120
ZJTL3230	120～130			1250
ZJTL3440	140～160			1600
ZJTL3640	160～210			1800
ZJTL3840	200～230			2000
ZJTL4040	220～250			2240
ZJTL4240	250～290			2500
ZJTL4540	290～330			3150
ZJTL4840	350～380			3600
ZJTL5040	380～410			4000
ZJTL5240	410～440			4200
ZJTL5440	450～480			4500
ZJTL5640	480～550			4800
ZJTL6040	580～620			5300

声明：功率仅供参考，具体以实际为准，规格书如有改动将不再另行通知

工程案例工程案例生料立磨可协同处理钢渣、镍渣、水泥等物料，目前已被应用于水泥、电力、冶金、化工、矿石等行业的物料磨粉。

【日运转】：24小时

【设备产能】：30~720 t/h

【成品细度】：80 μmR 12~15%

【系统电耗】：17~20 kWh/t
