矿渣立磨机

矿渣立磨机

696
规格/型号：SH-S
品牌：暂无
应用领域：选矿设备
产地：江苏 - 南通
厂家/供应商：江苏升辉装备集团股份有限公司
咨询电话:：暂无（请说明信息源自“中冶有色技术网”）
更新时间：2024-07-29
级别：待认证

矿渣立磨机说明介绍

SH-S矿渣立磨机是我公司依据多年的立磨机研发生产经验，针对粒化高炉矿渣特殊产品，经过多单位合作专业团队潜心研究，进行了立磨机热力系统计算、设备选型计算、主参数计算、选粉机计算研究等而研发设计的超细粉磨设备，它集粉磨、烘干、分级于一体，具有粉磨效率高、烘干能力强等特点。实现了工艺简化，占地面积少，投资省，电耗大幅度降低，使用寿命长，运转率高的超细粉磨革新工艺技术，并获得国家多项技术。

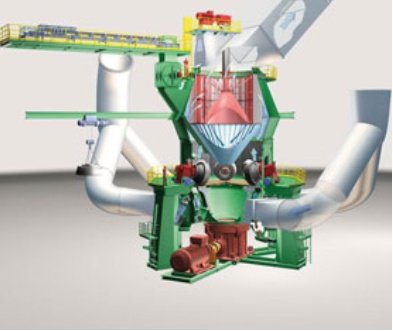

结构原理 矿渣立磨机原矿渣经抓斗机进入喂料仓，计量后由输送皮带送入螺旋喂料装置喂入SH辊式立磨机，在磨内物料随磨盘旋转在离心力的作用下从中心向边缘移动，经过压实、脱气、粉磨过程后，物料在磨盘边缘被从风环进入的热风带起，并瞬间烘干，较细颗粒被带到选粉机进行分选，粗粉返回磨盘再粉磨。合格细粉被带入袋式收尘器，进行成品收集后气粉分离。成品收集后经输送进入成品散装库，废气经风机消音后排出。部分难磨的大颗粒物料(及铁瘤子、铁渣)在风环处通过吐渣口进入外循环系统，经除铁后再次由提升机喂入磨内粉磨。 磨机烘干和通风需要的热空气由热风炉提供，不足部分由冷风阀从大气中补充。系统风量大烘干能力强，入磨物料水分可达8-15%.。

技术优势磨辊运转阻力小、能耗低矿渣立磨机锥形磨辊，对磨盘有倾角，磨辊于磨盘在加压粉磨过程中以滚动摩擦为主，而大直径磨盘的滚动阻力很小，所以单位能耗低。复合辊套，工艺性和可焊性好，寿命长。曲臂加载，承担磨辊固定和导向的摆动曲臂位于立磨机筒体之外。



水平磨盘，中心下料,布料均匀矿渣立磨机粉磨料层只有20-30mm，颗粒易被粉碎，故能耗低、效率高。磨盘周边环形喷嘴进行了特殊设计降低喷嘴的通风阻力，以防止喷嘴向上吹出空气流对磨辊及其他零部件造成磨损，对于矿粉立磨机，环形喷嘴设立旁路装置，可以使铁件从没有气流通过的排卸溜子分离出来，随后由金属分离器排除，使立磨机内部机件磨损减到*小。


针对性的设计针对不同产能要求，设计不同规格和数量的磨辊，包含增强料床稳定性的辅辊，2+2(3+3)形式的磨辊设计更适合粉磨矿渣。加载系统矿渣立磨机液-气组合的弹簧加载系统缓冲器的设计，使立磨机整个运行过程中辊磨部件之间无金属性接触。节能效果更加明显矿渣立磨机由于粉磨机理念先进，工艺过程简捷，装机容量小，粉磨超细矿粉相对于传统的管磨系统可节省45-60%的电能，粉磨水泥可节省35-40%的电能。
SH辊式立磨机和管磨电耗对比：

水泥

 矿渣
比表面积 m2/kg

 330

 400

 400

 500
磨机形式

 SH磨

 管磨

 SH磨

 管磨

 SH磨

 管磨

 SH磨

 管磨
主电机电耗 kW·h/t

 27.6

 54.2

 31.3

 65.9

 29.6

 69.5

 37.6

 85.1
风机电耗 kW·h/t

 6.9

 4.2

 8.3

 4.9

 8.4

 7.6

 10.0

 12.0
总计

 34.5

 58.4

 39.6

 70.8

 38

 77.1

 47.6

 97.0
SH磨/管磨（电耗）

 0.591

 0.559

 0.493

 0.490
SH辊式立磨粉磨矿粉和水泥，其产品颗粒级配与管磨磨出的产品相似


SH辊式立磨机磨出的水泥制成灰浆需水量多一点，然比表面积比管磨水泥较低的情况下，凝结时间相同，抗压强度高出15%，由此可见用SH辊式立磨机磨出的水泥质量优于管磨水泥质量。产品颗粒级配对比，结果基本相似。

矿渣立磨机规格参数
立磨机规格

 产量(t/h)

 比表面积C㎡/g

 入磨水分

 功率(kw)
SH3030S

 35

 4200～4500

 ＜15%

 1250
SH3630S

 50

 1800
SH4240S

 65

 2240
SH4640S

 90

 3150
SH5040S

 120

 4200
SH5640S

 150

 5000
