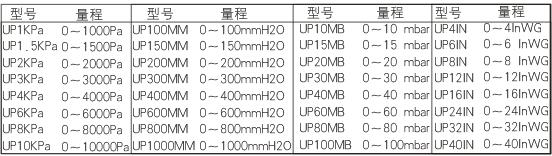

一、概述 UP系列垂直式差压计是采用整体透明有机材料经科学计算和计算机仿真后精密加工而成,不同于传统简单U型管差压计,独有的下端储油槽设计可防止瞬间脉动压力冲击导致测量液喷出。整体有机玻璃坚固不易破碎和形变,能长期保持测量精准度,适用于大多数气体压力测量场合,准确提供正压、负压或差压测量数据。量程范围宽结构坚固,专用红色仪表油刻度指示醒目,美观大方。二、特点 ●红色液柱直接指示测量压力值无需换算 ●移动刻度尺调节零位 ●分辨率: 1 mmH2O或0.5 mbar或0.1 InWG ●全套包括白色PVC支架(可选不锈钢支架),2个安装螺钉,2个堵头,2个接头,一瓶红油三、产品选型
注意:
仪表油分为DP101(20ml),DP102(50ml),dp103(100ml),dp104(500ml),dp105(1000ml)等五种规格包装订货时请指定容量。

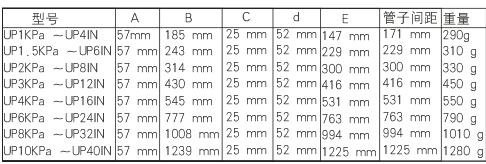

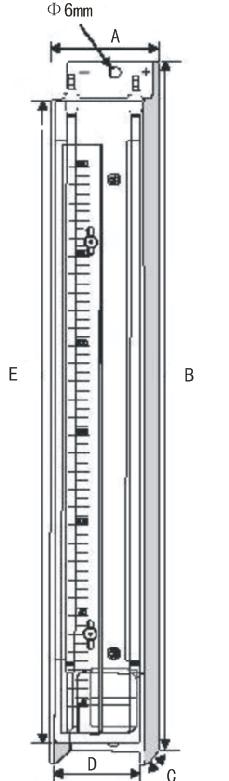

四、安装 用两个**直径为Φ5螺钉将差压计安装在墙上或垂直隔板上。用水平仪调节水平并固紧螺钉。松开一个连接器,并缓慢地将油液注入液柱,使油液到达零点为止。重新装上连接器,用Φ5×8mm的透明导压管将差压计连到被测气源上。 测正压时:将透明导压管接到左边(+)连接器 测负压时:将透明导压管接到右边(-)连接器 测差压时:将高压接到左边(+)连接器 低压接到右边(-)连接器注意 ●建议使用温度:+5~30℃ ●可以使用温度:-30~60℃ ●静压:6Kg/c㎡ ●表面材料为15mm厚透明加铝玻璃 ●液体管为直径4mm,一次成型加工于表面之内 ●分度调零滑杆,透明铝玻璃,截面尺寸23×3mm ●零点调整使用带刻度滑杆,行程15毫米 ●仪表油:红色,密度为0.87(15℃) ●存储容量:20ml ●白色PVC墙装支撑架(可选)五、外形尺寸
