多缸液压圆锥式破碎机

1039

规格/型号：HPS

品牌：上海山启机械

应用领域：选矿设备

产地：河南 - 郑州

厂家/供应商：上海山启机械销售有限公司

咨询电话:：暂无（请说明信息源自“中冶有色技术网”）

更新时间：2023-11-21

级别：待认证

多缸液压圆锥式破碎机说明介绍

设备简介

HPS系列多缸液压圆锥式破碎机主要用于砂石加工中的二破碎或三破碎环节。该机在破碎硬度较大的物料以及细碎方面具有优势，从而广泛地应用于河卵石、花岗岩、玄武岩等中硬物料的破碎。

HPS系列多缸液压圆锥式破碎机是上海山启在多年的破碎机研发经验基础上，经过几代产品的研发和应用，推出的液压圆锥式破碎机。在传统多缸液压圆锥式破碎机主轴固定、偏心套绕主轴旋转结构和层压破碎原理的基础上，对设备结构进行了突破性的优化，显著提升了设备的使用性能和破碎能力。专业设计的液压润滑系统，保证设备可靠运转的同时，操作控制更智能、人性化。

性能特点

1. 结构升效率更好

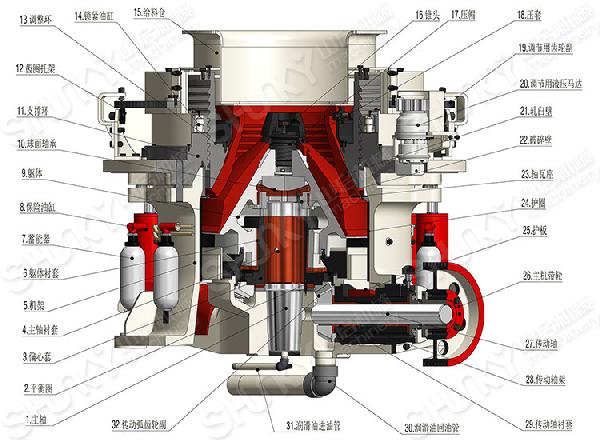

设备在主轴固定、偏心套绕主轴旋转的结构基础上，进一步优化了传动部件和润滑密封结构设计。设备承载能力强，装机功率达到同机型行业内大，体积小、效率高、噪音低。

2. 处理量大

破碎冲程、破碎速度以及破碎腔型的组合设计，比传统圆锥式破碎机的产量提高35%-60%。

3. 层压破碎出料粒形好

利用层压破碎原理对物料进行破碎，通过对设备和腔型优化，提高了层压破碎效率，破碎效率高，易损件磨耗低，成品粒型呈立方体，细粒含量高。提升成品质量，降低设备和整个系统的生产成本。

4. 全液压操控准确可靠

设备从清腔、过载保护到调整及锁紧，全部采用液压操作。工作稳定可靠，操作方便。液压系统结构全面优化升，调节控制更准确，自动保护反应更灵敏。

5.破碎比高

HPS系列多缸液压圆锥式破碎机在物料硬度较大，成品粒度要求较小的情况下，具有破碎比好的显著优势。（破碎比曲线图）

6.多腔型转换一机多用

配置了多个中碎和细碎腔型，仅需更换相应腔型衬板等少量零件，便可在腔型之间转换。结合层压破碎原理，更好的满足中碎和细碎工艺需求，实现了一机多用。

技术参数

型号	破碎腔型	标准型		短头型		功率（kw）	生产能力（t/h）
型号	破碎腔型	给料口尺寸（mm）	最小排料口（mm）	给料口尺寸（mm）	最小排料口（mm）	功率（kw）	生产能力（t/h）
HPS200	超粗					132-200	90-250
	粗型	185	19	76	10
	中型	125	17	54	6
	细型	95	13	23	6
	超细			10	5
HPS300	超粗	230	25			180-250	115-440
	粗型	210	20	75	10
	中型	150	15	50	8
	细型	105	10	20	6
	超细			20	6
HPS400	超粗	295	30			280-355	140-630
	粗型	250	25	90	10
	中型	195	20	50	8
	细型	110	14	40	6
	超细			30	6
HPS500	超粗	330	30			355-450	175-790
	粗型	285	25	90	13
	中型	200	20	55	10
	细型	133	16	40	8
	超细			35	6
HPS800	超粗	353	32			550-630	260-1200
	粗型	297	32	155	13
	中型	267	25	92	10
	细型	219	16	33	6
	超细

闭口边排料口（mm）
型号	吨/小时	10mm	13mm	16mm	19mm	22mm	25mm	32mm	38mm	45mm	51mm
HPS200	t/h	90-120	120-150	140-180	150-190	160-200	170-220	190-235	210-250
HPS300	t/h	115-140	130-185	180-220	200-240	220-260	230-280	250-320	300-380	350-440
HPS400	t/h	140-175	185-230	225-280	255-320	275-345	295-370	325-430	360-490	410-560	465-630
HPS500	t/h	175-220	230-290	280-350	320-400	345-430	365-455	405-535	445-605	510-700	580-790
HPS800	t/h	260-335	325-425	385-500	435-545	470-600	495-730	545-800	600-950	690-1050	785-1200
