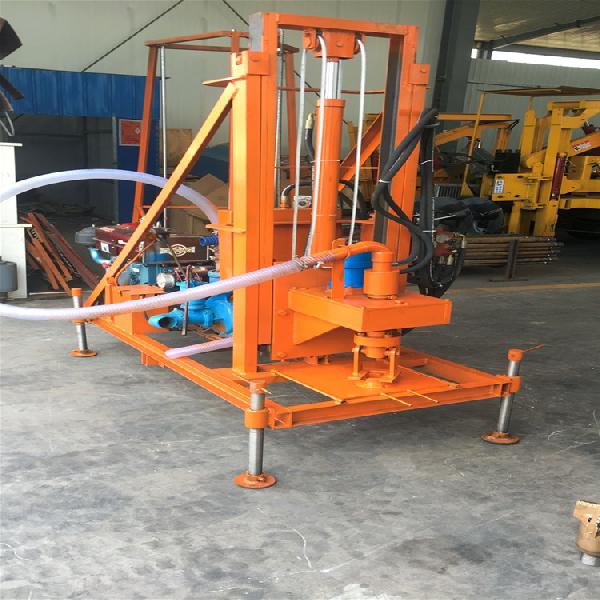

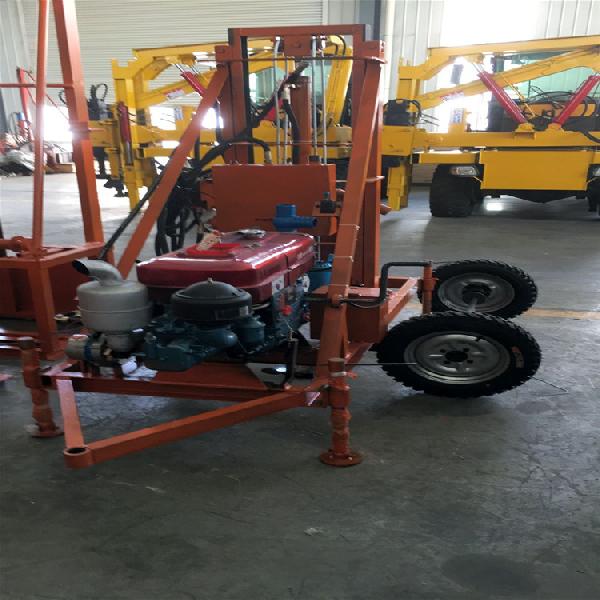

柴油液压打井机 小型水井钻机
产品参数
动力：ZS1105柴油机
功率：18马力（1313.24kw）
油泵：2CB-F325/304
系统油压：16Mp
系统流量：50L/min 8L/min
液压马达：BM2-160
主轴转速：60r/min
钻杆：Φ42*1500mm
Φ48*1500mm
钻孔直径:300mm
液压用油：68#抗磨液压油
使用说明
1.使用前的准备工作及试机
（1）.系统液压油箱加注68#抗磨液压油至2/3以上；
（2）.打井机变速箱（机头）加注46#抗磨液压油（68#也可以）；
（2）.柴油机加注柴油机润滑油；
（3）.柴油机加注-10#柴油；
（4）.柴油机加注冷却水；
（5）.安装好进出水管；
（6）.合上电源闸刀，启动柴油机，并稍加油门，检查水泵、油泵等的三角带安装是否合适，是否需要调节带轮位置（主、被动皮带轮槽须在一个平面上）；水泵的工作情况。
（7）.空运行3-5分钟（水泵需正常工作，避免干磨），液压系统排净空气后，进行各动作操作。观察液压系统及水泵接头有无泄漏，如有渗油等情况拧紧接头，以保证设备正常运行。
（8）.试机钻孔。
2.操作及注意事项
（1）本机液压系统采用双联齿轮油泵，排量25ml/r油泵供打井机主轴旋转之用，排量ml/r油泵供打井机的升降之用。
（2）.启动柴油机，手动压水（或加引水），使水泵正常工作后进行其他操作。（三通阀在打井不钻孔时应拧在侧出水位置，钻孔时拧在正出水位置，以进入钻杆正常排水）
（3）.安装钻头及钻杆，合上双扇门，开启水泵，进行钻孔。
（4）.钻孔时，升降操作手柄应根据地质情况适当调整钻杆的下降速度。
（5）.钻杆的装卸 安装钻杆时，须使下钻杆卡在装卸槽内，手动将钻杆下端旋入钻杆接头螺纹，上端轻落机头使钻杆螺纹旋入主轴螺纹内（点动旋转主轴），机头稍升，打开盖板，旋转主轴，钻杆接头下过盖板后，关闭盖板，正常钻孔。
拆卸钻杆 先将钻杆提升至盖板上钻杆接头卡槽内，反转退出节钻杆， 把卸钻杆工具安装在主轴下法兰上，降落机头，卡住下一节钻杆，打开盖板，提升机头使下一节钻杆接头高过盖板，关闭盖板，轻降机头至下一节钻杆接头落入装卸卡槽内反转机头，拧下钻杆。
注意事项
（1）.设备工作前，按照要求，加注液压油、润滑油、燃料及为柴油机加注冷却水（液压系统加注68#抗磨液压油；机头变速箱加注46#或68#抗磨液压油；柴油机加注柴油机润滑油）。
（2）.升降操作时，注意上升到可正常装卸钻杆的位置即可，严禁过度升高，造成设备损坏。
（3）.工作完毕，应拉下闸刀断电，避免损坏电池。
易损件
轴承
6210
6300
6204
6205
6008
6010
油封 骨架油封50*72*12
O型圈
Φ16
Φ24
铜垫 Φ20
Φ22
Φ27
钢丝Φ10
三角带
启动继电器 JD134
电子调节器 EQ140/BJ212 14V
