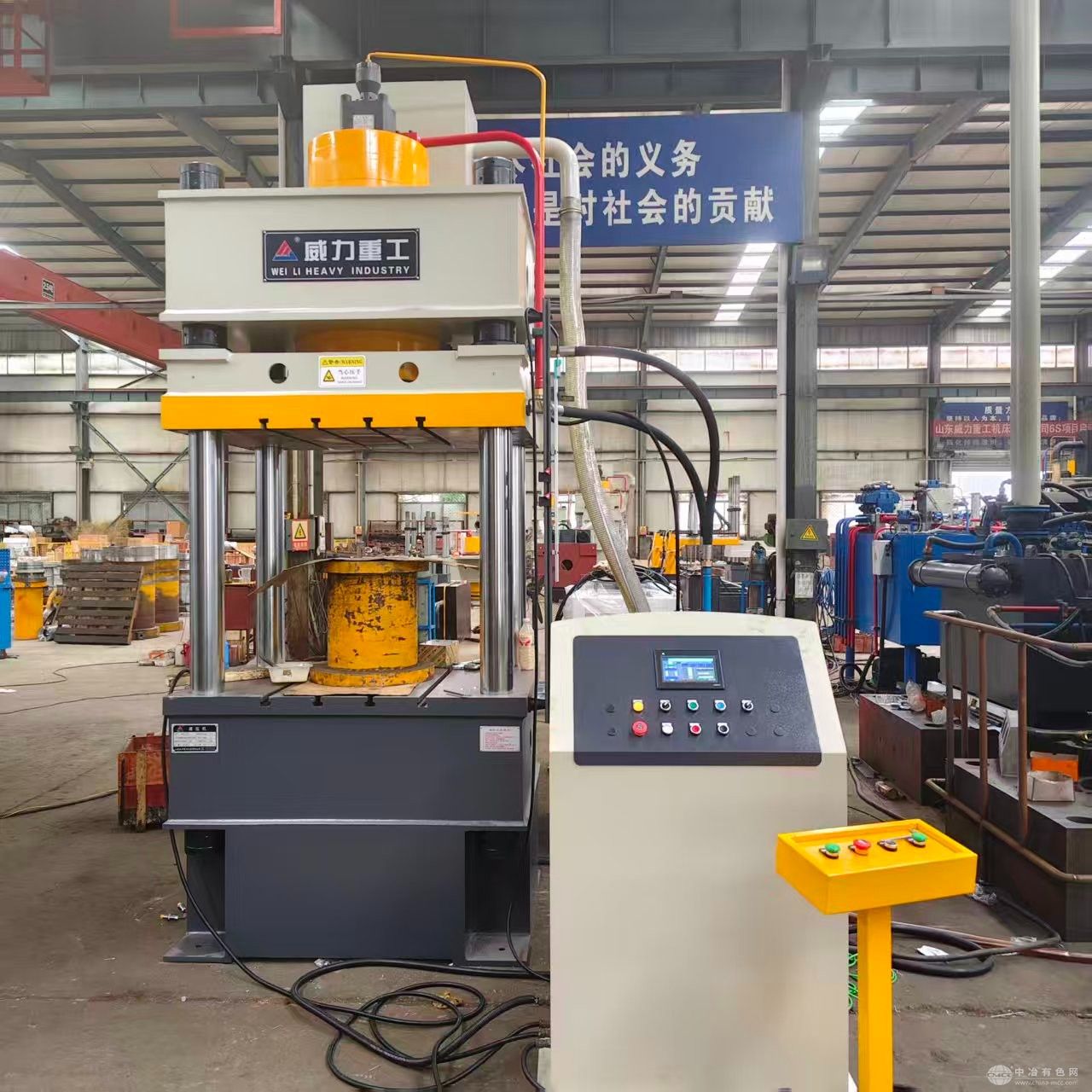

双动三梁四柱液压机

807

规格/型号：YW32-2000T

品牌：暂无

应用领域：汽车制造行业及压力容器行业等领域

产地：山东 - 枣庄

厂家/供应商：山东威力重工机床有限公司

咨询电话:：18606329989（请说明信息源自“中冶有色网”）

更新时间：2025-10-24

级别：已认证

双动三梁四柱液压机说明介绍

简介山东威力重工 2000 吨双动三梁四柱液压机是工业重型成型领域的核心装备，公称压力达 20000kN，额定油压 25MPa，适配多行业重型加工需求。设备采用优质钢板焊接的三梁四柱结构，经振动时效处理保障高刚性与抗偏载能力，工作台尺寸 2200mm×2000mm 起，滑块行程 1000-1200mm，最大开口高度 2300mm。主电机功率 4×45KW 起，搭配伺服液压系统实现无级调压调速，滑块快下速度 150mm/s，兼顾效率与精度。配备 PLC 智能控制系统与三重安全防护，支持多模式操作，广泛应用于汽车制造、压力容器、工程机械等行业，可完成深拉伸、压边保压、成型压制等工艺，为大型工件加工提供稳定可靠的解决方案。 工作原理

动力输出阶段：主电机（4×45KW 起）驱动液压泵运转，将液压油加压至 25MPa 额定油压，通过插装阀组与油路分配系统，将高压油输送至主油缸与压边油缸，为双动作业提供动力支撑。
双动协同作业：设备配备主滑块与压边滑块，高压油推动主油缸带动主滑块下行，同时压边油缸驱动压边滑块同步动作 —— 压边滑块先压紧工件边缘防止起皱，主滑块随后施加 20000kN 公称压力，完成深拉伸、压制等成型工艺，双动协同确保工件精度。
行程与压力控制：通过 PLC 智能控制系统实时监测滑块位置与压力值，结合伺服阀调节液压油流量，实现滑块快下（150mm/s）、工作（15mm/s）、回程（120mm/s）的无级调速，同时根据加工需求精准控制保压时间与压力峰值。
复位与循环：加工完成后，控制系统切换油路方向，高压油驱动油缸带动双滑块回程复位，顶出机构同步动作顶出工件，随后设备自动完成油路泄压、润滑补给，进入下一个作业循环。

技术参数

类别	项目	参数规格
核心压力参数	公称压力	20000kN（2000 吨力）
	额定油压	25MPa
	顶出力	2500kN
	回程力	362-600kN（依型号而定）
行程与开口	滑块行程	500-2500mm（常规 1000-1200mm）
	最大开口高度	2300-3000mm
	顶出行程	500mm
工作台参数	工作台有效尺寸（长 × 宽）	2200mm×2000mm、2500mm×3000mm 等多规格
	工作台距地面高度	850-1500mm
速度参数	滑块快下速度	100-200mm/s
	滑块工作速度	4-15mm/s
	滑块回程速度	120-150mm/s
动力配置	主电机功率	4×45KW、132×2KW、145KW 等可选
	液压泵类型	定量柱塞泵（250ml/r×2 等规格）
控制与功能	保压时间	0-10min 可调
	操作模式	手动、半自动、全自动
	控制系统	PLC 智能编程 + 触控屏，支持定压 / 定程控制
结构与尺寸	机身结构	三梁四柱焊接结构（优质钢板 + 振动时效处理）
	外形尺寸（长 × 宽 × 高）	6800mm×3200mm×5800mm（常规款）
	设备重量	约 20000KG（20 吨）
其他参数	液压油型号	46 号抗磨液压油
	工作环境温度	-10~60℃
	电源要求	三相四线制 380V、50HZ（电压波动 ±10%）

选型原则

匹配加工需求核心：根据工件最大成型吨位、深拉伸深度等参数，确认设备 20000kN 公称压力及滑块行程是否适配；工作台尺寸需比工件最大外形大 30% 以上，避免加工干涉。
适配行业工艺特性：汽车制造选伺服驱动 + 快速换模配置，压力容器加工优先高保压精度机型，复合材料压制需匹配专用温控与模压模块，确保工艺适配性。
权衡动力与能耗：依据生产节拍选择主电机功率（4×45KW 至 132×2KW），批量生产选伺服液压系统降低能耗，间歇性加工可适配常规动力配置平衡成本。
重视精度与稳定性：核心关注压力控制精度（±1% 以内）、滑块重复定位精度，优先选择经振动时效处理的焊接机身，搭配镀硬铬立柱与精密导向套的机型。
兼顾场地与安装：根据车间空间确认设备外形尺寸（常规 6800mm×3200mm×5800mm）及重量（约 20 吨），预留安装、操作及维护空间，核实地面承重能力。
考量智能化与安全：自动化生产线需选 PLC + 触控屏控制、多工艺参数存储功能；强制要求配备光电保护、过载保护等三重安全装置，符合工业安全标准。
关注定制与售后：有特殊工艺需求时，优先选择支持工作台尺寸、顶出力等参数定制的厂家；确认厂家是否提供安装调试、备件供应及本地化售后维修服务。

应用案例

汽车零部件制造：YW32-2000T 液压机用于 SMC 复合材料汽车保险杠成型，其工作台尺寸为 2400mm×1200mm，公称压力 2000 吨，配备 PLC 控制与伺服电机，可高效完成汽车保险杠的压制，满足汽车零部件行业的生产需求。

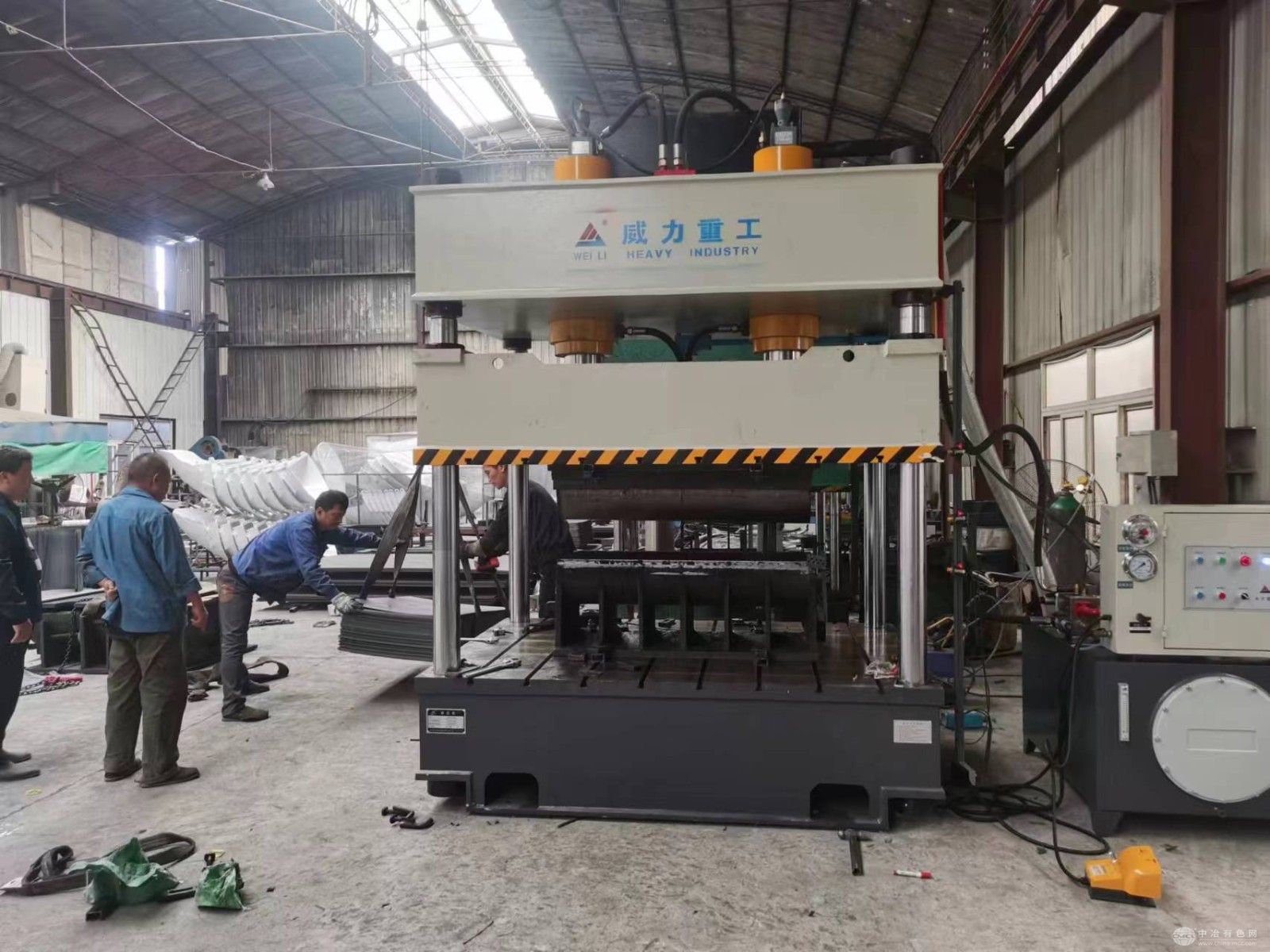

玻璃钢制品生产：某客户回购的 2000 吨四柱液压机，采用三梁四柱三缸结构，工作台面 3500×2200mm，开口 3600mm，行程 2600mm，配 PLC 和伺服液压系统，用于玻璃钢汽车保险杠、导流罩、翼子板等制品的模压成型。
坩埚成型领域：内蒙古某集团碳素分公司定制了三台 2000 吨石墨坩埚成型液压机，设备总高 8 米，行程 2 米，开口 4 米，采用三梁四柱双工位结构和伺服数控系统，可将坩埚原料充分压实，一次压制成型。

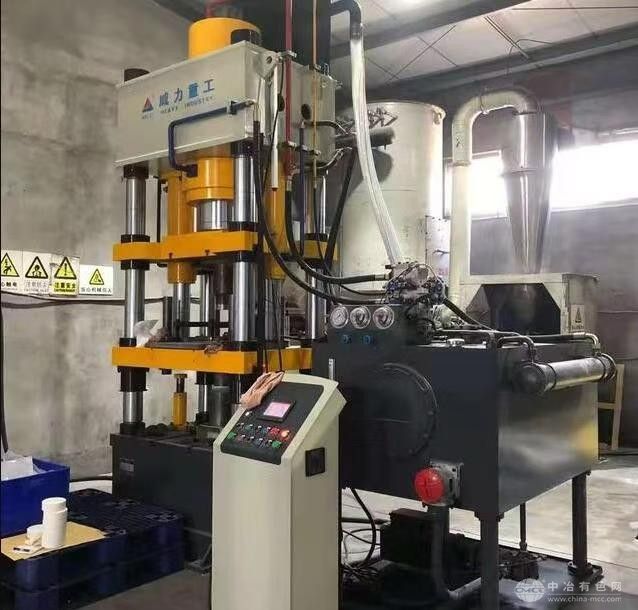

粉末成型行业：2000T 全自动粉末成型液压机适用于粉末冶金、磁性材料、电子等行业，可实现粉末干压全自动化控制成型，能从事校正、压装、砂轮成型、冷挤金属零件成型等工艺。

设备结构
