电机功率 3kw
搅拌机类型 多功能搅拌机
适用物料
锡膏,干粉,混凝土,药品,泥浆,食品,化学品,饲料,纸浆,油类,沥青
物料类型 液-液
垂直轴式搅拌机可以根据客户需求，定制不同的形式，常用搅拌机分为折桨式搅拌机，螺旋叶片搅拌机，框式搅拌机，三叶推进式搅拌机，搅拌叶片及搅拌轴材质分为碳钢防腐、不锈钢，衬胶形式，具体选用情况根据情况定制。
详细介绍
1)垂直轴式搅拌机减速机
1.每台搅拌机配备一台减速机，减速机采用K-H-V行星传动原理以及短辐摆线齿形相结合的新颖传动机械，此减速机具有强大的承载能力，高减速比，高传动效率， 小的体积，极低的噪音以及较长的使用寿命。在 的运行范围内，减速机能连续运行。
2.减速机所有的传动部件都经过严格处理，精密加工，研磨，接触和润滑良好，运行平稳，噪音低，输出轴和输入轴均无附加的轴向力，使用寿命长。
3.电动机、摆线轮和所有轴承的更换及加油系统的维修方便，减速机上安有起重吊耳。
4.所有支撑轴承都为抗磨损球形或圆柱型轴承。减速机中所有抗磨轴承的使用寿命达到50,000小时以上。
5.露在减速机外部的轴承用油脂润滑，安装时用油脂调整、密封。其它轴承和摆线轮采用油杯连续溅喷润滑，或油泵连续润滑。
6.减速机有防渗油装置，并用油尺控制正常的油位。
7.为承担传动轴及叶轮的重量，防止运行时由于荷载作用导致的轴倾斜，以及防止当搅拌机运行时齿轮不对中，减速机的输出轴具有足够的尺寸和刚度。
(2)垂直轴式搅拌机传动轴
1. 传动轴用碳钢管制成。制成后进行退火处理，桨式搅拌机传动轴为悬臂轴，不采用底部固定轴承。轴表面无缺损杂质，以消除它对轴的疲劳强度和耐腐蚀性的影响。轴的线性、垂直度以及 度准确，每米轴长， 大允许偏差为1mm。
2.动轴的叶轮槽在设计上应考虑叶轮的上下移动， 小间距为150mm，叶轮的移动不影响其它装置。
3.搅拌机轴用不锈钢D型夹壳联轴器与输出轴连接，连接充分对中。
4.传动轴的设计不设稳定器，其运行速度限定在*调和振动频率的65%以内。对临界速度、扭矩和弯力的计算都充分考虑桨叶和转轴的质量和惯性。
(4)桨叶
叶片材质为碳钢。
驱动电机
A.电动机为卧式交流鼠笼感应电动机，其设计、制造和出厂实验都应符合相应标准，防滴漏型，380V、三相、50HZ，输出功率保证不超过电动机铭牌上所示功率。
B.电动机在海拔3000m的高度运行，保证能满足额定功率。
C.电动机的功率能够满足搅拌机的特定需要。
5.材质及防腐
搅拌机水下部件(轴及桨叶)采用碳钢材质并做防腐处理。
6.供货范围
主轴、搅拌叶片、驱动装置及连接附件等。

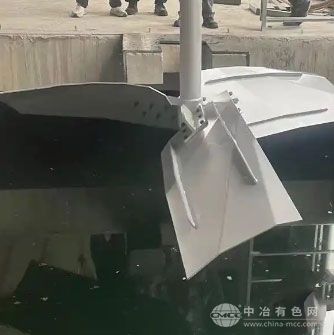

JBJ浆式搅拌机浆式搅拌机叶轮形式
