工作原理

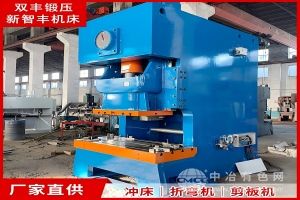

JH21-400T气动冲床通过压缩机产生高压气体，经管道输送至电磁阀，由控制开关（如脚踏开关或双手启动装置）控制电磁阀动作，进而驱动气缸工作。气缸带动活塞传动至主轴，使主轴形成向下运动，将飞轮的惯性力通过气动摩擦离合器传递至曲轴连杆，驱动滑块完成冲压动作。压缩空气可存储在储气罐中，实现随用随取，避免电机空转的能源浪费。设备配备光电保护装置与液压过载保护系统，确保操作安全。
应用范围
适用于碳钢、不锈钢、铝合金等金属板材的冲孔、落料、切边、弯曲、浅拉伸及成型等冷冲压工艺。典型应用包括汽车覆盖件、航天结构件、电器柜体、建筑装饰构件等大型工件的加工，可处理最大喉深420mm、工作台尺寸800×1400mm的板材，满足重型冲压生产需求。
产品技术参数
公称压力：4000kN（400吨）
滑块行程：200mm
电机功率：37kW（部分场景可升级至45kW以增强负载能力）
喉口深度：420mm
最大封闭高度：430mm
立柱间距：960mm
工作台尺寸：800×1400mm
垫板厚度：180mm
垫板孔直径：320mm
设备重量：约28.8吨（外形尺寸2880×1710×3620mm）
产品特点
高刚性结构：机身采用Q235A钢板焊接结构，经热时效消除内应力处理，钢性好；主要传动轴承采用合金铜，经液氮速冻后组入机身，精度保证在0.03mm以内。
稳定传动：曲轴纵放，材质为42CrMo锻打并经调质、高频处理、精密研磨，精度达0.01mm；滑块采用六面体矩形导轨，耐磨性高、稳定性好。
安全可靠：配备光电保护装置、液压过载保护系统（气液式，过载约10%时滑块自动停止）及双联电磁阀，确保操作安全；离合器/制动器为低惯量干式设计，结合平稳、磨损少、寿命长。
操作便捷：滑块装模高度采用封闭式电动调节，显示精度0.1mm；支持寸动、单次、连续操作规范，满足不同工艺需求。
扩展性强：可选配变频器、自动送料机、气垫装置等，实现自动化生产，提升加工效率与精度。
