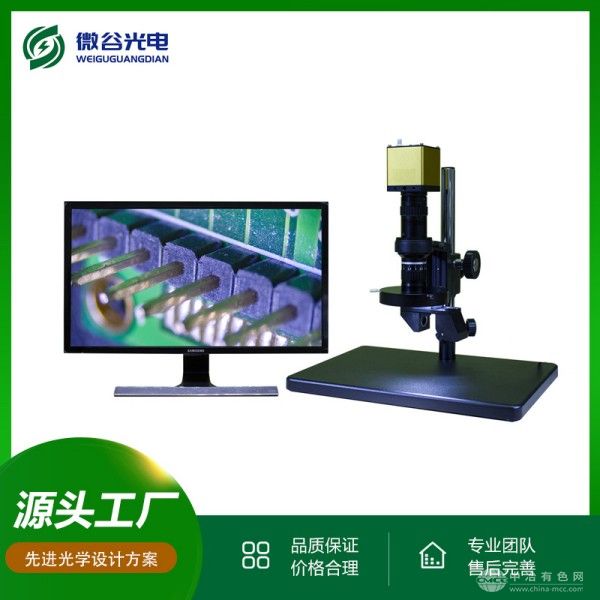

2D/3D可切换高清三维显微镜

2D/3D可切换高清三维显微镜

180
规格/型号:WG-HL300MSW
品牌:微谷光电
应用领域:分析检测
产地:广东 - 深圳
厂家/供应商:深圳市微谷光电仪器有限公司
咨询电话::13265423021(请说明信息源自“中冶有色网”)
更新时间:2025-08-26
级别:待认证

2D/3D可切换高清三维显微镜说明介绍

 微谷光电


工作原理

WG-HL300MSW采用双光路独立设计:2D观测模式下,高分辨率CMOS传感器通过无限远校正光学系统获取样品平面图像,支持明场、暗场、偏光等多模式照明;3D观测模式下,系统自动切换至结构光投影模块,通过DLP芯片投射多组编码光栅至样品表面,同步采集变形条纹图像,并利用相位解调算法计算表面高度信息,最终生成分辨率达0.1μm的三维点云模型。例如,检测PCB板焊点时,2D模式可快速定位虚焊、桥接等缺陷,3D模式则能精准测量焊点高度与体积,数据误差<1%。



应用范围

该设备覆盖多行业精密检测需求:在半导体封装领域,可分析芯片键合线弧高、塑封体表面粗糙度;在3C电子制造中,支持手机玻璃盖板曲率测量、按键触点三维形貌验证;在生物医学领域,适用于组织切片厚度量化、细胞微结构三维重建;在汽车零部件检测中,还能分析齿轮齿面磨损深度、密封圈压缩变形量,为质量控制提供量化依据。



技术参数

WG-HL300MSW配备500万像素CMOS传感器,2D成像分辨率2592×1944,3D重建点云密度10万点/秒;物镜变倍范围0.7X-4.5X,搭配10X目镜时总放大倍数7X-45X,选配20X目镜可扩展至14X-90X;3D测量垂直分辨率0.1μm,重复性±0.5μm;设备尺寸550×450×650mm,净重38kg,适配220V/50Hz电源;软件支持GB/T 24762、ISO 25178等国际标准形貌分析。



产品特点


模式自由切换:一键完成2D/3D观测模式转换,无需更换镜头或调整光路,5秒内实现平面到立体的数据获取;

多维数据融合:同步输出2D图像与3D形貌数据,支持虚拟截面切割、体积计算等高级分析功能;

智能高效:内置AI算法自动识别样品特征区域,3D重建速度较传统方法提升3倍,单次检测耗时<2分钟;

兼容性强:开放SDK接口,支持与MES、QMS等工业系统对接,实现检测数据自动化流转与报告生成。
