工作原理

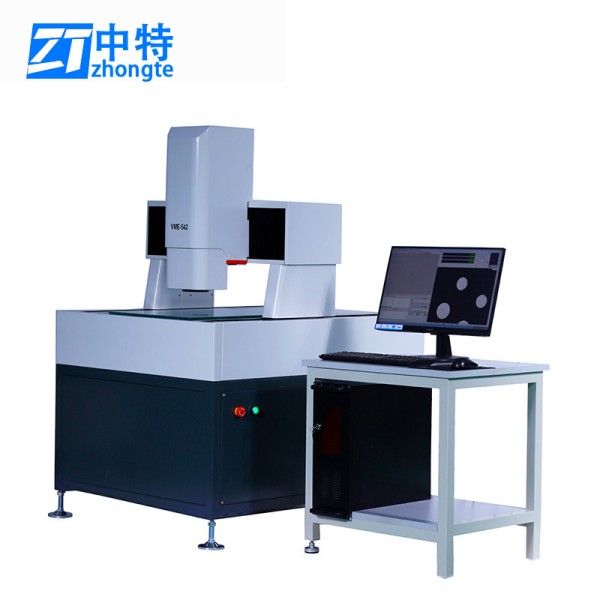

VME-542采用龙门式双立柱结构，搭载高精度伺服电机驱动X/Y/Z三轴运动平台，结合0.0005mm分辨率的金属贴片光栅尺实现全闭环反馈控制。其光学系统集成20-240X电动变倍镜头与500万像素工业相机，通过8区LED环形光源与同轴光组合照明，消除工件表面反光或阴影干扰，确保边缘清晰成像。测量时，软件自动识别图像特征点，运用亚像素边缘提取算法计算几何参数，支持点、线、圆、角度等20余种元素测量，并可生成符合ISO标准的检测报告，全程无需人工干预。
应用范围
该设备覆盖多行业核心检测场景：汽车领域可检测发动机缸体平面度、变速箱齿轮齿距累积误差；航空航天行业适用于涡轮叶片型线轮廓度、复合材料蜂窝结构尺寸验证；精密电子领域支持PCB板焊盘共面度、连接器针脚间距批量测量；模具制造可实现大型模具型腔尺寸测量、机床导轨直线度检测。其500×400mm的测量行程尤其适合阵列式零件或异形工件的全检需求。
技术参数
测量行程：X轴500mm，Y轴400mm，Z轴200mm（可定制加高）
光学倍率：20-240X电动连续变倍
定位精度：≤2μm（XY轴）
重复精度：≤1.5μm（XY轴）
光源配置：8区LED环形光+LED同轴光，255级独立调节
软件功能：支持DXF/CAD图纸导入、SPC统计分析、离线编程、多工件拼接测量
产品特点
高刚性龙门结构：采用00级花岗岩基座与台湾上银P级精密导轨，确保机台长期运行稳定性；
超宽测量倍率：20-240X电动变倍镜头覆盖微观至宏观检测需求，一机多用；
智能防撞系统：Z轴搭载压力传感器与软件限位双重保护，避免镜头与工件碰撞；
高效批量检测：支持编程自动测量，可存储200组以上检测程序，实现不同工件的快速切换检测。
