工作原理

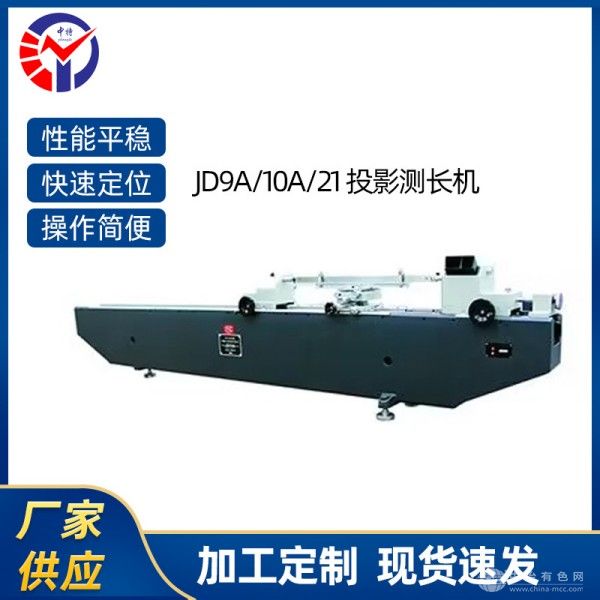

JD10A基于光学投影与机械传动技术，采用爱宾斯坦光学原理实时修正阿贝误差，确保测量轴与读数轴同轴，消除传统测长机的系统偏差。其核心光学系统通过高倍投影物镜将工件压痕或轮廓放大至投影屏，配合微米/毫米/分米三档分划尺，实现0.001mm级分辨率的直接读数。设备配备精密丝杠传动系统，支持测量轴平稳移动，并通过压力传感器控制测量力，外尺寸测量力恒定在2±0.4N，内尺寸测量力为1.5~2N，避免因接触变形影响精度。
应用范围
该设备可完成多种精密测量任务：支持0-3000mm外尺寸及30-2900mm内尺寸的直接测量；通过比较法检定四、五等量块，精度达±0.2μm；直接测量外径千分尺校对量棒、内径千分尺及自制量棒；可测卡板内孔直径、外螺纹中径及螺纹塞规/环规中径。典型应用场景包括航空发动机叶片轮廓检测、高铁轴箱体孔径校准、精密模具型腔尺寸验证等。
技术参数
JD10A测量范围覆盖外尺寸0-3000mm、内尺寸30-2900mm，外螺纹中径测量上限达M140。其示值误差在±60μm范围内≤±0.20μm，超过±60μm时≤±0.25μm，毫米分划尺误差≤±(0.6+L/200)μm，分米分划尺误差≤±(0.5+L/100)μm。测量轴示值变动性外尺寸≤0.1μm、内尺寸≤0.5μm，工作台垂向行程70mm、横向行程40mm，支持±3°旋转与偏摆，承重达10kg。
产品特点
设备基座采用优质铸铁经长期自然时效处理，确保刚性稳定；投影屏采用高清晰度光学系统，像质锐利无畸变；配备顶针架、V型支架、测帽等12类标准附件，支持复杂形状工件测量；内置水平调节装置与恒温控制系统，适应20℃±1℃、湿度≤60%的严苛环境。其模块化设计允许用户根据需求扩展螺纹测量、球体检测等专用功能，是超长工件精密检测的理想解决方案。
