工作原理

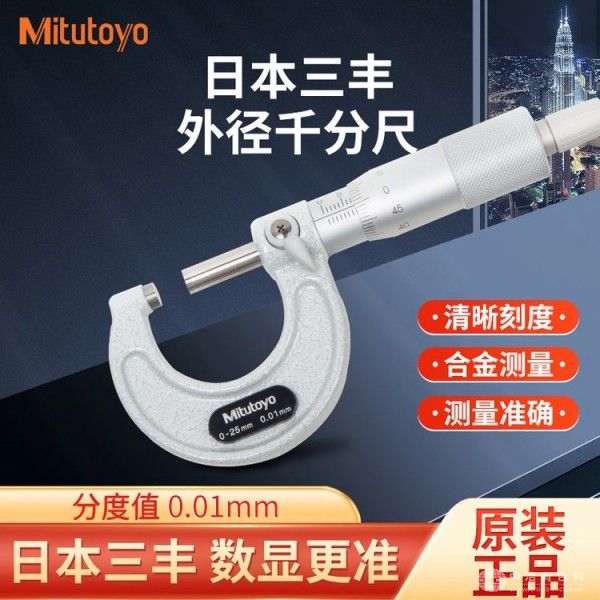

103-137基于微分螺旋副传动原理，通过精密研磨的螺纹副（螺距0.5mm）将测微螺杆的旋转运动转换为直线位移。测量时，旋转测力装置（棘轮结构）驱动测微螺杆以恒定力（0.5-1N可调）接触工件，主尺读数提供毫米级整数部分，微分筒（50等分）旋转一周对应0.5mm，每小格代表0.01mm，结合估读可实现0.001mm级分辨率。其核心创新在于测力控制模块：棘轮机构通过弹簧预紧力限制测微螺杆的推进速度，避免因操作力不均导致的测量误差。
应用范围
该测微器覆盖多场景检测需求：机械加工中可测量轴类零件直径、孔径深度及键槽宽度；汽车制造领域支持轴承滚子直径、齿轮齿厚及活塞环间隙的验证；精密模具行业用于型芯型腔尺寸、顶针直径及流道直径的微米级检测。其支持与数显模块（选配）集成，实现测量数据的实时显示与存储，适配生产线快速检测场景。
技术参数
103-137测量范围0-25mm，分度值0.01mm，最大允许误差±(0.003+L/200)mm（L为测量长度，单位mm）；测微螺杆采用GCr15轴承钢材质，经淬火处理（硬度HRC58-62）与超精密研磨（表面粗糙度Ra≤0.025μm）；测力装置调节范围0.5-1N，重复性≤0.1N；设备重量0.3kg，防护等级IP43，适应车间油污环境。
产品特点
103-137配备锁紧装置与校准砝码，用户可快速固定测量值并进行零点校准；其模块化设计支持测微螺杆、测砧的快速更换，维护成本降低40%；设备通过ISO 17025实验室认可，测量不确定度可追溯至国家计量基准。昆山益迩安提供24小时技术咨询与免费校准服务，是中小制造企业升级外径检测设备的性价比优选。
