工作原理

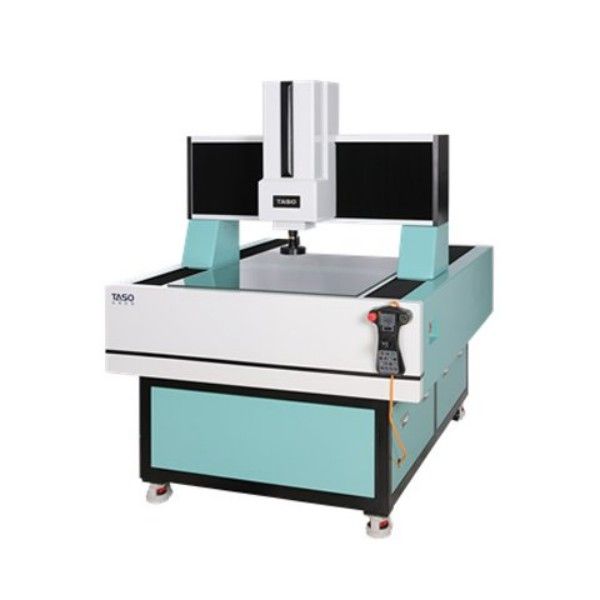

8060采用高刚性龙门框架与花岗岩基座，确保X/Y轴800mm×600mm大行程运动时的抗振动性与热稳定性。设备搭载高分辨率工业相机与远心镜头，配合LED环形光源与同轴光双照明系统，精准捕捉工件表面特征。测量时，三轴伺服电机驱动系统自动定位，Z轴电动调焦保证图像清晰度，光栅尺实时反馈坐标数据，软件通过亚像素边缘检测算法与几何运算，快速计算尺寸、角度、位置度等参数，并支持多工位编程测量与数据追溯，实现全自动检测流程。
应用范围
该设备广泛应用于大型精密工件的二维尺寸检测，典型场景包括：汽车制造领域（如发动机缸体、变速器壳体、底盘冲压件）的孔位、轮廓度验证；航空航天行业（如机翼肋板、卫星支架）的平面度、平行度分析；能源装备领域（如风电齿轮箱、核电阀门）的关键部件尺寸控制；以及轨道交通、船舶制造等行业的大型结构件全检需求，满足研发、生产、售后全流程质量控制。
产品技术参数
测量行程：X轴800mm×Y轴600mm×Z轴300mm；分辨率：0.0005mm；重复性：±2μm；最大测量速度：300mm/s；影像系统：800万像素工业相机，0.5X-3X连续变倍镜头；光源：LED环形光+同轴光（亮度独立可调）；软件功能：几何测量、形位公差分析、SPC统计、CAD图纸比对、影像拼接；工作台承重：150kg；电源：AC380V±10%，50Hz；外形尺寸：2000×1800×2200mm；重量：约1500kg。
产品特点
大行程高刚性结构：龙门式框架与花岗岩基座组合，抗变形能力强，适应大尺寸工件长期稳定检测；
全自动化高效检测：支持多工位编程与自动对焦，单件检测时间缩短50%，大幅提升产线效率；
智能软件集成：内置AI边缘检测算法与CAD逆向工程模块，兼容多种格式图纸导入，自动生成检测报告；
多功能扩展性：可选配激光测头、探针测量系统，实现二维+三维复合检测，满足复杂工件需求；
耐用可靠设计：全封闭防护罩与恒温控制系统，适应24小时连续运行，降低维护成本。
