工作原理

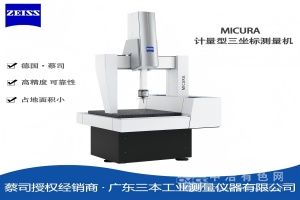

MICURA采用龙门式结构，X/Y/Z三轴由高精度直线光栅尺（分辨率0.01μm）实时反馈位置信息，搭配蔡司VAST XXT主动式扫描测头，通过激光触发与应变片传感技术同步采集工件表面三维坐标数据。测头具备0.5μm的重复定位精度，可自动识别工件材质并调整触发力（0.01-1N可调），避免对软质材料（如塑料、橡胶）造成压痕。系统内置ZEISS CALYPSO测量软件，支持DMIS标准编程与离线仿真，通过多传感器融合算法（激光干涉仪+温度传感器）实时修正环境误差（温度波动±2℃时精度损失≤0.3μm），确保测量结果稳定性。
应用范围
精密机械：检测齿轮模数、轴承滚道圆度、液压阀体油路孔位置度及丝杠导程误差。
电子制造：验证手机中框CNC加工尺寸、PCB板过孔直径、连接器端子共面度及摄像头模组镜片间距。
医疗器械：测量人工关节球头直径、骨科植入物螺纹螺距、内窥镜导管弯曲半径及注射器针尖角度。
模具行业：分析塑料模具型芯型腔配合间隙、压铸模浇口尺寸及冲压模刃口磨损量。
增材制造：检测金属3D打印零件表面粗糙度、激光选区熔化层厚偏差及拓扑优化结构尺寸合规性。
技术参数
测量范围：X/Y/Z轴行程400×500×400mm，工作台承重30kg
精度指标：长度测量误差E0,MPE=（1.5+L/350）μm（L单位：mm），探测误差R&R≤0.5μm
测头系统：VAST XXT扫描测头，单点触发时间≤0.2ms，支持红宝石（Φ0.3-3mm）与碳化钨测针
温度补偿：工作温度范围18-22℃，自动补偿速率0.5μm/℃（集成PT1000温度传感器）
软件功能：支持GD&T形位公差标注、SPC过程能力分析及逆向工程点云处理
产品特点
超精密传动：空气轴承导轨摩擦系数≤0.001，运动加速度达0.5g，避免机械振动对测量影响。
智能防碰撞：测头配备力反馈传感器，接触力超限时自动回退并报警，保护工件与设备安全。
快速换型：模块化测头库支持10秒内自动更换不同规格测针，适配多品种小批量生产需求。
数据追溯：内置蔡司PiWeb质量数据管理系统，可生成符合ISO 9001标准的检测报告与趋势分析图表。
节能设计：待机功耗≤50W，气源消耗0.5bar（0.05MPa），符合欧盟ErP能效标准。
行业认证：通过PTB（德国物理技术研究院）型式批准与VDI/VDE 2617测量机校准规范认证。
