产品简介
布局形式：卧式
产地：国产
机床大小：大型
截面模量16cm3
界面语言：中文,英文,日语,德语,韩语,其他语言
卷弯速度5m/min
控制形式：数控
售后保修期：12个月
外形尺寸(长×宽×高)3000X2400X2000mm
销售区域：全国,华东,华南,华北,华中,东北,西南,西北,港澳台,海外
型材屈服极限250Mpa
重量5kg
自动化程度：半自动
产品介绍

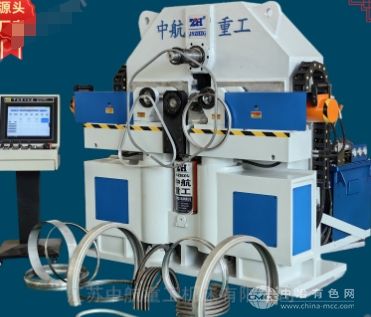

一、中航重工扁钢弯曲机介绍：
1本机为弧线下调式三辊或四辊型材卷弯机，是专用于金属型材弯曲成型的一种通用设备。可把型材卷曲成圆形、弧形、等工件，广泛用于化工、造船、水电、金属结构和机械制造等行业中。
设备主要结构由床身部分,托辊部分,驱动机构,电气系统,液压系统,模具部分等组成
二、中航重工扁钢弯曲机结构概述(8-9缸结构)
1、该机引进国外机型、为弧线下调式三辊型材卷弯机。机器的外形床身采用钢板焊接结构。主辊通过液压马达、齿轮、传递的动力作旋转运动。两个边辊，可绕中轴 b作弧线运动，通过液压马达、齿轮传递的动力与主轴同时作旋转运动，托辊安装在边辊两侧，可使托辊随边辊同时做弧线运动。通过各自的升降油缸可做升降运动。
2、机器的性能
该机辊均匀为驱动辊。卷制时可进行型材的端部预弯，通过调节导辊，可对型材卷制过程中产生的扭曲变形进行校正。
以上所有运动均通过电控柜上的电子数显、按钮操作实现。
注意：卷制过程中，三辊的旋转运动与边辊升降运动不可同时进行，以免发生故障，辊安装模具后，边辊才可进行升降运动。
四、电气控制系统说明
该机电气系统动力线路采用三相380V 50HZ交流电源供电，控制电路通过控制变压器将380V转换为交流220V、110V供电;该机的电气操作控制部件及编码器数显表集中安装在操作台上，各操作部件功能用形象化符号表示。
