工作原理
V4-700采用双模态测量技术：光学投影模块通过高分辨率镜头将工件影像放大至显示屏，结合亚像素边缘提取算法实现非接触式快速定位；精密光栅位移传感器通过接触式测头获取三维坐标数据，精度达亚微米级（±0.8μm）。内置计量软件通过数据融合算法，将光学测量结果与接触式数据关联至统一坐标系，支持“一次装夹，多维度检测”，适配从简单规则件到复杂轮廓件的垂直度与尺寸验证需求。
应用范围
该设备适用于汽车制造（变速箱齿轮轴向跳动检测）、航空航天（涡轮叶片榫头垂直度分析）、电子工业（PCB板元件共面性验证）、精密机械（模具导柱垂直度校验）等领域。其双模态检测特性尤其适合车间快速检测与实验室精密计量场景，例如轴类零件垂直度测量、铸件平面度分析、塑料件装配定位验证等。
产品技术参数
测量范围：0-700mm（Z轴），300mm×200mm（X/Y轴）
垂直度精度：±0.8μm（重复性误差＜0.5μm）
光栅分辨率：0.1μm
最大工件重量：100kg（标准配置），可选配200kg
软件功能：垂直度分析/平面度计算/数据导出（DXF/CSV）
数据接口：USB3.0/RS232，支持CAD系统对接
电源：AC220V±10%（功率200W）
防护等级：IP40（标准实验室环境）
尺寸：1200mm×800mm×1800mm（主机），重量＜300kg
产品特点
双模态垂直度检测：光学投影实现快速非接触定位（如边缘识别），光栅传感器验证高精度垂直度（如轴类零件轴向跳动），避免传统单方法检测的局限性，适配从粗检到精检的全流程需求。
亚微米级精度与稳定性：光栅位移传感技术结合花岗岩基座，确保0.8μm级垂直度精度，支持电子元件（如芯片引脚）与小尺寸零件（如钟表齿轮）检测。
智能数据管理与报告：软件自动生成包含垂直度、平面度的检测报告，符合ISO 1101标准，数据可导出至Excel或质量管理系统（QMS）。
用户友好与自动化：中文界面操作，预设汽车、航空、电子检测模板，支持编程自动测量路径（CNC模式），适配车间在线质量监控需求。
耐用与低维护：精密导轨与空气轴承技术确保长期稳定性，模块化测头可快速更换，长期使用成本低，适应实验室与车间环境。

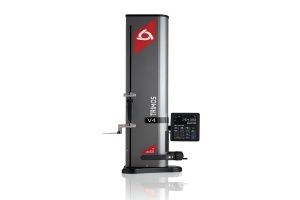

TRIMOS测高仪V4-700凭借其光学与接触式测量融合技术，成为垂直度检测领域的创新解决方案，助力用户从单一维度检测转向多模态协同分析，为高端制造质量控制与工艺优化提供精准数据支撑。
